2 Folie 2 ONLINE USV-Systeme AG Roland Kistler, März 2013 Tools SNMP-Adapter

3 Folie 3 ONLINE USV-Systeme AG Roland Kistler, März 2013 FW-Update im Normalzustand FW-Update im Broken Device Zustand Einbau Powermanager, bei Startproblemen Backup und Restore der Konfiguration Telnet Zugang

4 Folie 4 ONLINE USV-Systeme AG Roland Kistler, März 2013 FW-Update im Normalzustand

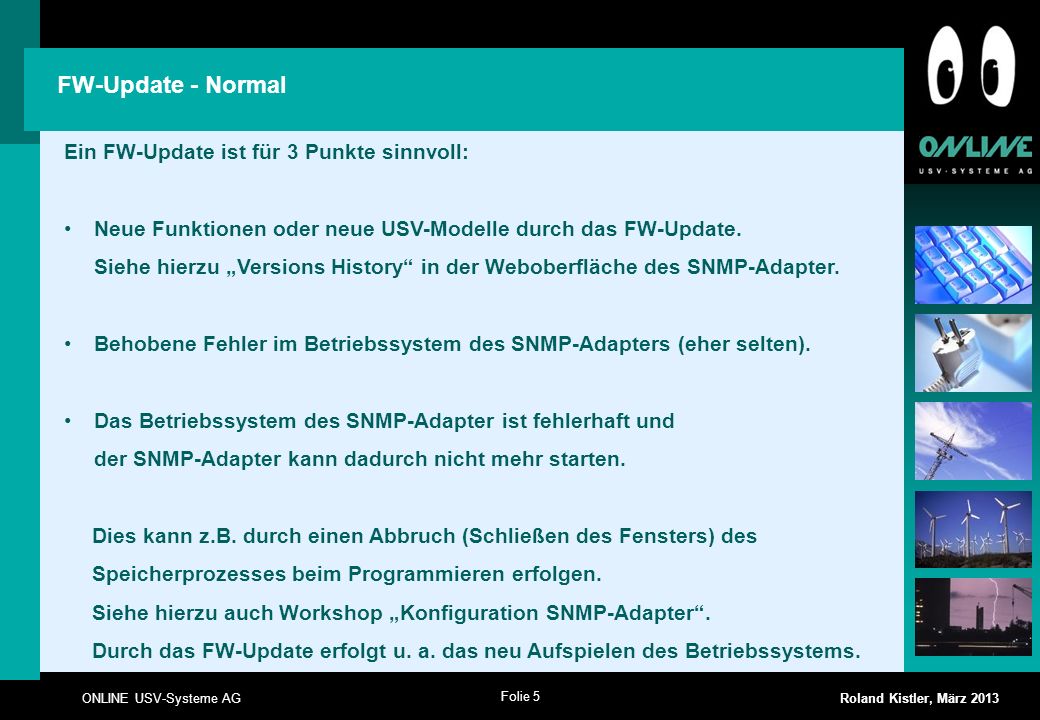

5 Folie 5 ONLINE USV-Systeme AG Roland Kistler, März 2013 FW-Update - Normal Ein FW-Update ist für 3 Punkte sinnvoll: Neue Funktionen oder neue USV-Modelle durch das FW-Update. Siehe hierzu Versions History in der Weboberfläche des SNMP-Adapter. Behobene Fehler im Betriebssystem des SNMP-Adapters (eher selten). Das Betriebssystem des SNMP-Adapter ist fehlerhaft und der SNMP-Adapter kann dadurch nicht mehr starten. Dies kann z.B. durch einen Abbruch (Schließen des Fensters) des Speicherprozesses beim Programmieren erfolgen. Siehe hierzu auch Workshop Konfiguration SNMP-Adapter. Durch das FW-Update erfolgt u. a. das neu Aufspielen des Betriebssystems.

6 Folie 6 ONLINE USV-Systeme AG Roland Kistler, März 2013 FW-Update – Normal 1/4 Vorgehensweise FW-Update Normal: 1.Download des neuesten FW-Updates unter Hinweis: Zugangsdaten user = admin password = cs121-snmp 2.Entpacken des FW-Update update4.zip auf einen Windows PC 3.Aufrufen des Programms FlashWizard.exe. Der PC muss sich dazu im gleichen IP-Netz wie der SNMP-Adapter befinden. Siehe hierzu auch Workshop Konfiguration SNMP-Adapter.

7 Folie 7 ONLINE USV-Systeme AG Roland Kistler, März 2013 FW-Update – Normal 2/4

8 Folie 8 ONLINE USV-Systeme AG Roland Kistler, März 2013 FW-Update – Normal 3/4

9 Folie 9 ONLINE USV-Systeme AG Roland Kistler, März 2013 FW-Update – Normal 4/4 Ansonsten wird das FW-Update nicht korrekt abgespeichert. => Der SNMP-Adapter kann nicht mehr booten. ACHTUNG: Dieses Fenster nicht schließen, bevor der Zähler auf Null steht. Mit einem erneuten Firmware Update kann der SNMP-Adapter wieder repariert werden.

10 Folie 10 ONLINE USV-Systeme AG Roland Kistler, März 2013 FW-Update im Broken Device Zustand

11 Folie 11 ONLINE USV-Systeme AG Roland Kistler, März 2013 Falls der SNMP-Adapter über Netzwerk (Ping, etc.) nicht mehr erreichbar ist, z.B. nach einem missglückten FW-Update, kann über eine spezielle Option beim FW-Update der SNMP-Adapter dennoch erreicht werden. ACHTUNG: Dabei gehen jedoch alle Einstellungen verloren. FW-Update – Broken Device 1/3 1.Aufrufen des Programms FlashWizard.exe. 2.Setzen des Hakens bei Enable flashing of broken device.

12 Folie 12 ONLINE USV-Systeme AG Roland Kistler, März 2013 Vorgehensweise wie beim normalen FW-Update, mit 2 Ausnahmen: FW-Update – Broken Device 2/3 1.Das Modell muss von Hand ausgewählt werden. Normalerweise ist dies eines der ersten 4 Modelle aus der Liste. Hinweis: Bei Falschauswahl wird der SNMP-Adapter nicht zerstört, starten Sie einfach einen neuen Versuch.

13 Folie 13 ONLINE USV-Systeme AG Roland Kistler, März 2013 FW-Update – Broken Device 3/ Zu einen bestimmten Zeitpunkt (siehe Popup) muss die Stromversorgung für 5 Sekunden unterbrochen werden

14 Folie 14 ONLINE USV-Systeme AG Roland Kistler, März 2013 Einbau Powermanager, bei Startproblemen

15 Folie 15 ONLINE USV-Systeme AG Roland Kistler, März 2013 Die Montage des Powermanagers ist nur dann notwendig, wenn der SNMP-Adapter beim Neustart der USV-Anlage (z. B. nach Stromausfall) nicht startet (weder rote noch grüne LED an). Dies tritt nur in vereinzelten Kombinationen auf. Daher ist der Powermanager nicht standardmäßig installiert. Der zusätzliche Powermanager überprüft die Eingangsspannung am SNMP- Adapter. Er blockiert den Start des Prozessors auf dem SNMP-Adapter, bis die Eingangsspannung am SNMP-Adapter mindestens 8 Volt erreicht hat. Danach startet der SNMP-Adapter korrekt. Hinweis: Wenn bei laufender USV-Anlage der SNMP-Adapter gezogen und gesteckt wird, muss der SNMP-Adapter immer starten, mit oder ohne Powermanager. Einbau Powermanager 1/2

16 Folie 16 ONLINE USV-Systeme AG Roland Kistler, März 2013 Installation: Stecken Sie den Powermanager auf den SNMP-Adapter wie in den Bildern dargestellt Für den Powermanager ist keine weitere Konfiguration notwendig. Einbau Powermanager 2/2

17 Folie 17 ONLINE USV-Systeme AG Roland Kistler, März 2013 Backup und Restore der Konfiguration

18 Folie 18 ONLINE USV-Systeme AG Roland Kistler, März 2013 Backup und Restore SNMP-Adapter 1/4 Die Konfigurationsdatei upsman.cfg des SNMP-Adapters kann gesichert und auch wieder zurück gespeichert werden. In dieser Konfigurationsdatei sind alle Einstellungen außer den Netzwerk- Einstellungen (Local Address, Gateway Address, Subnet Mask, DNS Server) abgespeichert.

19 Folie 19 ONLINE USV-Systeme AG Roland Kistler, März 2013 Backup und Restore SNMP-Adapter 1/4 Die Vorgehensweise des Backup und Restore ist z.B. dann sinnvoll wenn mehrere SNMP-Adapter mit gleicher Konfiguration installiert werden sollen. Die Netzwerk-Einstellungen müssen jedoch bei jeden SNMP-Adapter einzeln konfiguriert werden. Hinweis: Das Sichern und zurück Speichern der Konfigurationsdatei, funktioniert nur mit identischen SNMP-Adaptern (Basic = Basic, Professionell = Professionell, 16MB = 16MB, 4MB = 4MB).

20 Folie 20 ONLINE USV-Systeme AG Roland Kistler, März 2013 Backup und Restore SNMP-Adapter 2/4 Für das Sichern der Konfigurationsdatei upsman.cfg gibt es 2 Möglichkeiten: 1.Über den http-Zugang, IP-Adresse des SNMP-Adapters im Browser eingeben und dann in das Menü Configuration => Save Configuration wechseln. Rechte Maustaste bei Backup und Ziel speichern unter auswählen.

21 Folie 21 ONLINE USV-Systeme AG Roland Kistler, März 2013 Backup und Restore SNMP-Adapter 2/4 2.Über den ftp-Zugang, IP-Adresse des SNMP-Adapters in der Adressleiste des Explorer eingeben, z.B. ftp:// /, und danach in den Order flash wechseln. Rechte Maustaste bei upsman.cfg und Ziel speichern unter auswählen.

22 Folie 22 ONLINE USV-Systeme AG Roland Kistler, März 2013 Backup und Restore SNMP-Adapter 4/4 Für das zurück Speichern der Konfigurationsdatei gibt es nur 1 Möglichkeit: 1.Über den ftp-Zugang, IP-Adresse des SNMP-Adapters in der Adressleiste des Explorer eingeben, z.B. ftp:// /, und danach in den Order flash wechseln. Jetzt die zuvor kopierte Konfigurationsdatei upsman.cfg einfügen und das Überschreiben bestätigen. Damit die neue Konfigurationsdatei wirksam wird, muss der SNMP-Adapter neu gestartet werden. Entweder trennen Sie die Stromversorgung vom SNMP-Adapter, hierzu bitte den SNMP-Adapter aus der USV ziehen und wieder stecken. Oder Sie gehen über den http-Zugang in das Menü Configuration und danach auf Save Configuration und drücken Reboot, bitte nicht Save, Exit and Reboot auswählen. Beim Reboot wird die kopierte upsman.cfg geladen.

23 Folie 23 ONLINE USV-Systeme AG Roland Kistler, März 2013 Telnet Zugang für den SNMP-Adapter

24 Folie 24 ONLINE USV-Systeme AG Roland Kistler, März 2013 Telnet-Zugang für SNMP-Adapter 1/5 Zusätzlich zum http- und ftp-Zugang für den SNMP-Adapter gibt es noch den telnet-Zugang für den SNMP-Adapter. Dies ist immer dann wichtig, wenn Sie das Passwort geändert haben und sich nicht mehr darin erinnern können. Über den telnet-Zugang können Sie über ein Standard-Passwort (neue Firmware ab 4.x) oder (alte Firmware bis 3.x) auf den SNMP-Adapter zugreifen und das vergessene Passwort zurücksetzen. Diese Vorgehensweise ist beispielhaft für das neu gesetzte Passwort cs121-snmp auf den nächsten 4 Folien beschrieben.

25 Folie 25 ONLINE USV-Systeme AG Roland Kistler, März 2013 Telnet-Zugang für SNMP-Adapter 2/4

26 Folie 26 ONLINE USV-Systeme AG Roland Kistler, März 2013 Telnet-Zugang für SNMP-Adapter 3/4

27 Folie 27 ONLINE USV-Systeme AG Roland Kistler, März 2013 Telnet-Zugang für SNMP-Adapter 4/4

28 Folie 28 ONLINE USV-Systeme AG Roland Kistler, März 2013 Telnet-Zugang für SNMP-Adapter 5/5

29 Folie 29 ONLINE USV-Systeme AG Roland Kistler, März 2013 Nächste Workshops und Messen Workshops: :00 Uhr Gebäudemanagement mit USV-Anlagen Messen: Systeam in Bamberg IM.Top in Wien XING: https://www.xing.com/net/prib6cf58x/usvexperten/ Oder einfach nach der Gruppe USV Experten suchen

30 Folie 30 ONLINE USV-Systeme AG Roland Kistler, März 2013 USV-Konfigurator im Web und als App

31 Folie 31 ONLINE USV-Systeme AG Roland Kistler, März 2013 Vielen Dank für Ihre Aufmerksamkeit ! Roland Kistler Sales Engineer Tel. +49 (89)
