Folie 1 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Herzlich Willkommen Roland Kistler Sales Engineer Tel. +49 (89) 242 39 90 17

Ähnliche Präsentationen


Präsentation zum Thema: "Folie 1 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Herzlich Willkommen Roland Kistler Sales Engineer Tel. +49 (89) 242 39 90 17"—  Präsentation transkript:

1 Folie 1 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Herzlich Willkommen Roland Kistler Sales Engineer Tel. +49 (89)

2 Folie 2 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Zubehör zur SNMP-Karte für Gebäude-Management

3 Folie 3 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Der SNMP-Adapter integriert die USV in das Netzwerk. Zubehör für Gebäude-Management (mit SNMP-Adapter Professional) Sensoren (Mess-Sensoren, z.B. Temperatur) via COM2 Konverter (Profibus, LONWorks) via COM2 Relaisboard (I/O-Interface) via COM3/AUX Sensormanager (Messwertaufnehmer für mehrere Sensoren gleichzeitig) via COM2 Sensoren (Mess-Sensoren, Alarm-Sensoren) via Sensormanager Der SNMP-Adapter ist als externe Box oder als Karte zum direkten Einbau in die USV verfügbar. weitere Infos unter: SNMP-Adapter Art.-Nr. DW5SNMP30 (Slot) Art.-Nr. DW5SNMP20 (Box) Art.-Nr. DW7SNMP30 (Slot)

4 Folie 4 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Unterscheidung der Lösungen ohne und mit Sensormanager 1 Sensorlösung Zum direkten Anschluss an SNMP-Karte Professional. Nur 1 Sensor oder Konverter und nur 1 Relaisboard pro SNMP-Karte möglich! -Mess-Sensoren -Temperatur-Sensor -Kombi-Sensor (T + H) -Konverter -Profibus-Konverter -LONWorks-Konverter -Relaisboard (I/O-Interface) Folie Sensorlösung Zum Anschluss an Sensormanager (Erweiterung der SNMP-Karte Professional). Mehrere Sensoren gleichzeitig pro Sensormanager möglich. -Mess-Sensoren -Temperatur-Sensor -Kombi-Sensor (T + H) -Alarm-Sensoren -Wassersensor -Türkontakt -Glasbruchsensor -Bewegungssensor -Rauchsensor Folie

5 Folie 5 ONLINE USV-Systeme AG Gebäudemanagement, Juni Sensorlösung

6 Folie 6 ONLINE USV-Systeme AG Gebäudemanagement, Juni Sensorlösung => ohne Sensormanager Ethernet COM2 COM3/AUX PC / Server Shutdown mit RCCMD via Netzwerk ONLINE USV z. B. XANTO S 2000 Kombi-Sensor (T+H) Temp.-Sensor SNMP-Karte Relais- board Bestehendes Gebäude- Management Bestehendes Gebäude- Management Profibus- Konverter LONWorks- Konverter

7 Folie 7 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Mess-Sensoren (Temperatur, Temp.+Luftfeuchtigkeit), Kabel ArtikelArtikelbeschreibungArt.-Nr. TemperatursensorMessbereich:-25°C bis + 100°C +/- 0,5% Kabellänge:1,8 m (im Lieferumfang enthalten) Abmessungen:70 x 70 x 27mm (B x T x H) SM_T_COM Kombisensor (Temperatur + Luftfeuchtigkeit) Messbereich:-25°C bis + 100°C +/- 0,5% 0% bis 100% rel. L. +/- 2% Kabellänge:1,8 m (im Lieferumfang enthalten) Abmessungen:70 x 70 x 27mm (B x T x H) SM_T_H_COM Verlängerungskabel für Sensoren Zubehör für SM_T_COM und SM_T_H_COM Kabellänge:15 m KABSMTCOM Hinweis: Die Sensoren die an der SNMP-Karte angeschlossen werden, können nicht am Sensormanager betrieben werden. Unterscheidung über die Schnittstelle, hier DB9 und Artikelnummer, hier SM_T_COM bzw. SM_T_H_COM

8 Folie 8 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Mess-Sensoren (Temperatur, Temp.+Luftfeuchtigkeit), Kabel Einstellungen auf dem SNMP-Adapter Nach Einstellen des Sensors, der Settings und drücken der Apply Taste, ist ein Save, Exit and Reboot notwendig!

9 Folie 9 ONLINE USV-Systeme AG Gebäudemanagement, Juni Weitere Einstellungen bei Menüpunkt Events / Alarms müssen erfolgen Mess-Sensoren (Temperatur, Temp.+Luftfeuchtigkeit), Kabel

10 Folie 10 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Profibus-Konverter, Art.-Nr. CS121_SPI_II Der Profibus-Konverter ist ein Schnittstellenwandler für die SNMP-Karte Professional. Konverter von SNMP-Karte RS232/COM2/MODBUS zu Profibus, um USV-Daten im Profibus zur Verfügung zu stellen. Funktionsbausteine für SIMATIC S7 Keine spezielle Konfigurationssoftware notwendig Technische Daten: Nennspannung12V/500mA bis max. 30V Stromaufnahme120mA bis 150mA Betriebstemperatur-20°C bis +70°C Übertragungsrate seriellmax. 19,2kbit/s Schnittstelle seriellRS232 Protokolle seriellMODBUS RTU Übertragungsrate Profibusmax. 12Mbit/s Schnittstelle ProfibusRS485 E/A-Bereiche Profibus2, 4, 8, 16, 32 (Datenworte) Gehäuse, SchutzartKunststoff, IP 20 Befestigung35mm DIN Hutschiene ZertifikatCE

11 Folie 11 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Einstellungen auf dem SNMP-Adapter bitte im ausführlichen Manual für den Profibus-Konverter nachschlagen. Profibus-Konverter, Art.-Nr. CS121_SPI_II

12 Folie 12 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Der LONWorks-Konverter ist ein Schnittstellenwandler für die SNMP-Karte Professional. Konverter von SNMP-Karte RS232/COM2/MODBUS zu LONWorks, um USV-Daten in Netzwerken mit LONWorks zur Verfügung zu stellen. Kommunikation über LONTalk- Protokoll. Keine spezielle Konfigurationssoftware notwendig Technische Daten: Nennspannung10V bis 30V Stromaufnahme120mA bis 150mA (bei24V) Betriebstemperatur0°C bis +55°C Schnittstelle seriellRS232 o. RS485 Übertragungsrate RS232/ bit/s Protokolle RS232/485MODBUS Master Schnittstelle LONWorksFTT-10A Übertragungsrate LONWorksmax. 78kbit/s Protokolle LONWorksLONTalk Gehäuse, SchutzartKunststoff, IP 20 Befestigung35mm DIN Hutschiene ZertifikatCE LONWorks-Konverter, Art.-Nr. CS121_LON

13 Folie 13 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 LONWorks-Konverter, Art.-Nr. CS121_LON Einstellungen auf dem SNMP-Adapter bitte im ausführlichen Manual für den LONWorks-Konverter nachschlagen.

14 Folie 14 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Relaisboard (I/O-Interface) ArtikelArtikelbeschreibungArt.-Nr. Relaisboard Eingänge:4x (Optokoppler) Ausgänge:4x (Relais, 0,5A/125VAC / 1A/24VDC), optische Signale über LEDs Kabellänge:1,0m (im Lieferumfang enthalten) Montage:DIN-Hutschiene oder Wandbefestigung CON_R_AUX

15 Folie 15 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Einstellungen auf dem SNMP-Adapter Relaisboard (I/O-Interface) Weitere Einstellungen bei Menüpunkt Events / Alarms müssen erfolgen Nach Einstellen der AUX Settings und drücken der Apply Taste, ist ein Save, Exit and Reboot notwendig!

16 Folie 16 ONLINE USV-Systeme AG Gebäudemanagement, Juni Sensorlösung

17 Folie 17 ONLINE USV-Systeme AG Gebäudemanagement, Juni Sensorlösung => mit Sensormanager Ethernet COM2 COM3/AUX PC / Server Shutdown mit RCCMD via Netzwerk ONLINE USV z. B. XANTO S 2000 SNMP-Karte Temp.- Sensor Kombi- Sensor (T+H) SENSMCS121 Rauch- Sensor Glasbruch- Sensor Tür- Kontakt Bewegungs- Sensor Wasser- Sensor

18 Folie 18 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Der Sensormanager ist eine Systemerweiterung der SNMP-Karte Professional. Art.-Nr. SENSMCS121 Anschluss für 8 analoge Mess-Sensoren (8 Temperatursensoren / 4 Kombisensoren) Anschluss für 4 digitale Alarm-Sensoren. 4 digitale Ausgänge 1 Temperatur-Sensor (Art.-Nr. SM_T) und Netzteil ist im Lieferumfang enthalten Technische Daten: Stromversorgung 9 bis 24V DC wide range, 50 mA (mit Sensoren) Größe, Gewicht 70 x 130mm, 210g RS Ausgang, Sub D 9 (Kabel inkl.) Status LED Strom an / LED: grün Betriebstemperatur0 bis 65°C Luftfeuchtigkeit 10 bis 80%, nicht kondensierend 8 analoge Eingänge0 bis 10V (0 bis 20mA) 4 digitale Eingänge9 bis 24V 4 digitale Ausgänge9 bis 24V / 30mA Sensormanager ArtikelArtikelbeschreibungArt.-Nr. Montage-KitZubehör für Sensormanager Befestigungskit für 35mm DIN-Schiene oder Wandmontage MNTKCS121L

19 Folie 19 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Sensormanager Einstellungen auf dem SNMP-Adapter Nach Einstellen des SensorMan 2 und drücken der Apply Taste, ist ein Save, Exit and Reboot notwendig!

20 Folie 20 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Sensormanager

21 Folie 21 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Sensormanager Alarmmatrix zum Definieren der Marker

22 Folie 22 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Sensormanager Nach Setzen der Marker -können Aktionen über die Event Konfiguration ausgeführt werden, oder -ein digitaler Output (Optokoppler) am Sensormanager geschaltet werden. Dafür steht die Output Matrix zur Verfügung (unterhalb der Alarmmatrix). Weitere ausführliche Infos im ausführlichen Manual des Sensormanager.

23 Folie 23 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Mess-Sensoren (Analog) ArtikelArtikelbeschreibungArt.-Nr. TemperatursensorMessbereich:0°C bis 100°C +/- 1% Kabel:5,5m (im Lieferumfang enthalten) Abmessungen:70 x 70 x 27mm (B x T x H) Besonderheit: Direkter Anschluss von einem weiteren Temperatur-Sensor möglich (Daisy Chain). SM_T Kombisensor (Temperatur + Luftfeuchtigkeit) Messbereich:0°C bis 100°C +/- 1% 0% bis 100% rel. L. +/- 5% Kabel:5,5m (im Lieferumfang enthalten) Abmessungen:70 x 70 x 27mm (B x T x H) SM_T_H Hinweis: Die Sensoren die am Sensormanager angeschlossen werden, können nicht an der SNMP-Karte betrieben werden. Unterscheidung über die Schnittstelle, hier RJ45 und Artikelnummer, hier SM_T bzw. SM_T_H

24 Folie 24 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Alarm-Sensoren 1 (Digital) ArtikelArtikelbeschreibungArt.-Nr. WassersensorMessbereich:> 94% rel. Luftfeuchtigkeit Kontaktart:NC oder NO Kabel:5,5m u. 2,0m Fühler (im Lieferumfang enthalten) Abmessungen:77 x 77 x 27mm (B x T x H) Besonderheit: akustische Alarmierung, Resettaster, LED. SM_HYGRO TürkontaktKontakt-Art: Magnetischer Alarmkontakt Kabel:5,5m (im Lieferumfang enthalten) SM_DC

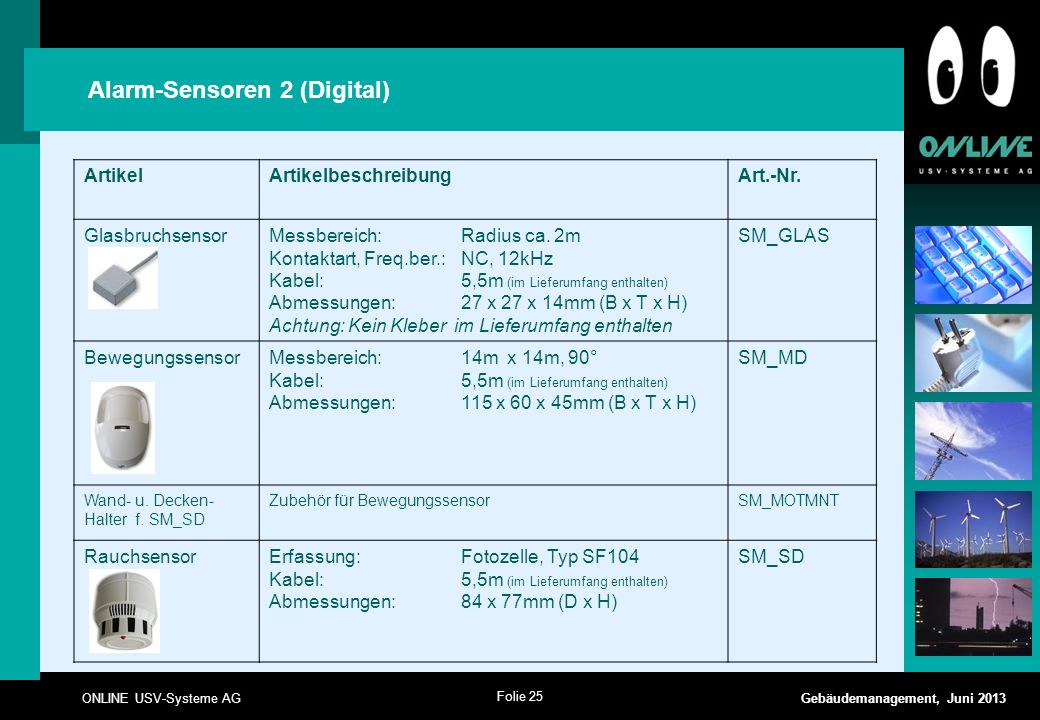

25 Folie 25 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Alarm-Sensoren 2 (Digital) ArtikelArtikelbeschreibungArt.-Nr. GlasbruchsensorMessbereich:Radius ca. 2m Kontaktart, Freq.ber.:NC, 12kHz Kabel:5,5m (im Lieferumfang enthalten) Abmessungen:27 x 27 x 14mm (B x T x H) Achtung: Kein Kleber im Lieferumfang enthalten SM_GLAS BewegungssensorMessbereich:14m x 14m, 90° Kabel:5,5m (im Lieferumfang enthalten) Abmessungen:115 x 60 x 45mm (B x T x H) SM_MD Wand- u. Decken- Halter f. SM_SD Zubehör für BewegungssensorSM_MOTMNT RauchsensorErfassung:Fotozelle, Typ SF104 Kabel:5,5m (im Lieferumfang enthalten) Abmessungen:84 x 77mm (D x H) SM_SD

26 Folie 26 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Nächste Workshops und Messen Workshops: Okt. / Nov.Netzwerkshutdown Messen: 13. – Unielektro Fachmesse in Mainz Systeam in Bamberg IM.Top in Wien XING: https://www.xing.com/net/prib6cf58x/usvexperten/ Oder einfach nach der Gruppe USV Experten suchen

27 Folie 27 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 USV-Konfigurator im Web und als App

28 Folie 28 ONLINE USV-Systeme AG Gebäudemanagement, Juni 2013 Vielen Dank für Ihre Aufmerksamkeit ! Roland Kistler Sales Engineer Tel. +49 (89)
