1 Grundlagen über Tragwerke Paul Kuff Schnittkräfte Definition und Wirkung AB F F AH F AV FBFB q Schnittkräfte werden an jeder Schnittstelle als innere Kräfte wirksam. Sie bilden mit den verbleibenden äußeren Kräften Gleichgewichtszustände. Schnitt n

2 Grundlagen über Tragwerke Paul Kuff Schnittkräfte Definition und Wirkung B F FBFB q Die Bezeichnungen der Schnittkräfte beziehen sich auf die Achse des tragenden Stabes. Daher heißen sie Querkräfte.... Schnitt n QnQn

3 Grundlagen über Tragwerke Paul Kuff Schnittkräfte Definition und Wirkung B F FBFB q.... oder Längskräfte.... (die oft auch als Normalkräfte bezeichnet werden). Schnitt n QnQn NnNn

4 Grundlagen über Tragwerke Paul Kuff Schnittkräfte Definition und Wirkung B F FBFB q Zusätzlich wirken an den Schnittpunkten auch Momente, denn es gibt (in der Ebene) ja drei Gleichgewichtsbedingungen !!! QnQn NnNn MnMn

5 Grundlagen über Tragwerke Paul Kuff Schnittkräfte Definition und Wirkung AB F F AH F AV FBFB q Dieselben Ergebnisse erhält man, wenn man vom Schnitt n aus die andere Seite des tragenden Bauteils betrachtet: Schnitt n

6 Grundlagen über Tragwerke Paul Kuff Schnittkräfte Definition und Wirkung A F AH F AV q nämlich die Querkraft Q n,.... Schnitt n QnQn

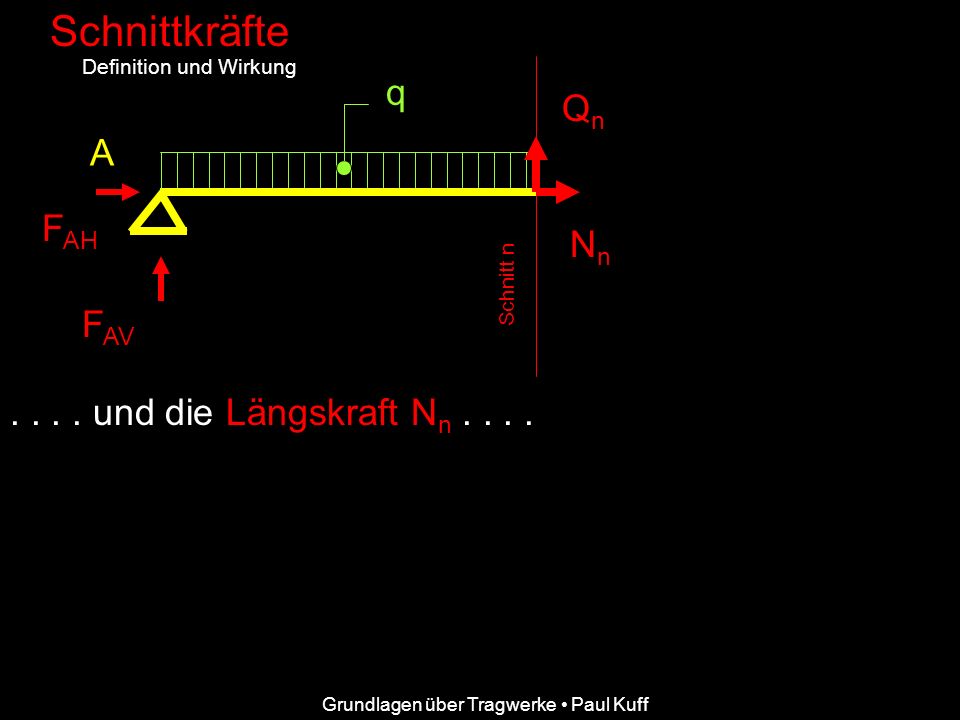

7 Grundlagen über Tragwerke Paul Kuff Schnittkräfte Definition und Wirkung A F AH F AV q.... und die Längskraft Nn Nn.... Schnitt n QnQn NnNn

8 Grundlagen über Tragwerke Paul Kuff Schnittkräfte Definition und Wirkung A F AH F AV q.... sowie das Moment Mn.Mn. QnQn NnNn MnMn

9 Grundlagen über Tragwerke Paul Kuff Schnittkräfte Definition und Wirkung AB F F AH F AV FBFB q Die Schnittkräfte werden also über die drei Gleichgewichtsbedingungen aus allen äußeren Kräften bestimmt, die auf den verbleibenden Rest des tragenden Bauteils wirken. Schnitt n

10 Grundlagen über Tragwerke Paul Kuff Schnittkräfte Definition und Wirkung N M Q Die Schnittkräfte werden auf die Stabachse bzw. den Schnittpunkt auf der Stabachse bezogen, weil sie durch die Form und die Größe des Quer-schnittes sowie durch die Materialfestigkeit des tragenden Bauteils erzeugt werden müssen. Im Umkehrschluß heißt dies: sie sind für die Dimensionierung des Bauteils an der untersuchten Schnittstelle erforderlich. S t a b a c h s e
