Geoinformation II Vorlesung 10 06.07.00 Foliendesign: cand. geod. Jörg Steinrücken Institut für Kartographie und Geoinformation Prof. Dr. Lutz Plümer.

Ähnliche Präsentationen


Präsentation zum Thema: "Geoinformation II Vorlesung 10 06.07.00 Foliendesign: cand. geod. Jörg Steinrücken Institut für Kartographie und Geoinformation Prof. Dr. Lutz Plümer."—  Präsentation transkript:

1

2 Geoinformation II Vorlesung 10 06.07.00 Foliendesign: cand. geod. Jörg Steinrücken Institut für Kartographie und Geoinformation Prof. Dr. Lutz Plümer

3 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.002 Rasterstruktur

4 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.003 Raster zweidimensionales Array –Einträge: Pixel –Adressierung durch Index von Reihe und Spalte aber auch: –regelmäßige Tessellation (Landkarte) mit quadratischen Maschen gleicher Größe Modellierung von Feldern –siehe GIS I, Felder und Objekte –sehr effiziente Speicherung –Ausgangspunkt der Bildverarbeitung / Photogrammetrie

5 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.004 Quadtrees Baum jeder Knoten hat 0 oder 4 Nachfolger –Nordwest –Nordost –Südwest –Südost Blattknoten sind homogen Konstruktion eines Quadtrees für ein gegebenes Raster

6 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.005 Region quadtree - Unterteilung

7 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.006 Region quadtree - Unterteilung

8 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.007 Region quadtree - Aufbau inhomoge n

9 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.008 Region quadtree - Aufbau SW SONW NO NWNO SWSO

10 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.009 Region quadtree - Aufbau SW SONW NO NWNO SWSO

11 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0010 Region quadtree - Aufbau SW SONW NO NWNO SWSO

12 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0011 Region quadtree - Aufbau SW SONW NO NWNO SWSO

13 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0012 Region quadtree - Aufbau SW SONW NO NWNO SWSO

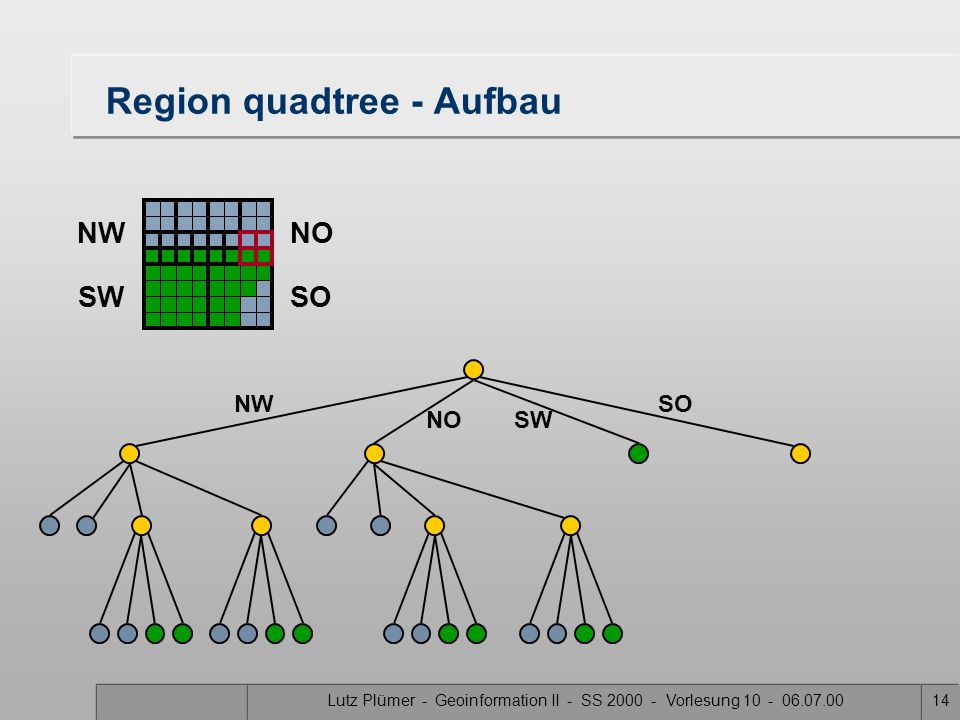

14 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0013 Region quadtree - Aufbau SW SONW NO NWNO SWSO

15 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0014 Region quadtree - Aufbau SW SONW NO NWNO SWSO

16 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0015 Region quadtree - Aufbau SW SONW NO NWNO SWSO

17 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0016 Region quadtree - Aufbau SW SONW NO NWNO SWSO

18 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0017 Region quadtree - Aufbau SW SONW NO NWNO SWSO

19 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0018 Unterteilung der Rasterstruktur

20 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0019 Unterteilung der Rasterstruktur

21 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0020 Varianten des Quadtrees für Punkte für Polygone

22 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0021 Punkte

23 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0022 Punktstruktur 1 2 3 4 5 6 7 8 9 10 11 12 13 14

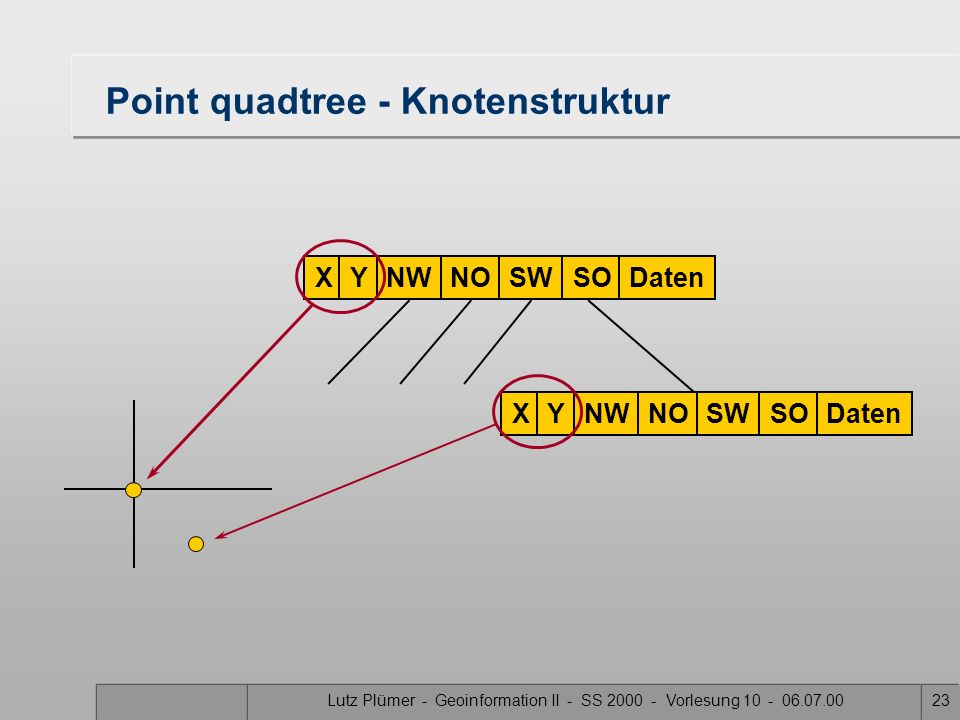

24 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0023 Point quadtree - Knotenstruktur XYNWNOSWSODatenXYNWNOSWSODaten

25 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0024 Point quadtree - Aufbau 1 1 NWNO SWSO NW NOSW SO

26 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0025 Point quadtree - Aufbau 1 1 2 2

27 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0026 Point quadtree - Aufbau 1 2 1 2 3 3

28 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0027 Point quadtree - Aufbau 1 23 1 2 3 4 4

29 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0028 Point quadtree - Aufbau 1 23 1 2 4 5 3 45

30 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0029 Point quadtree - Aufbau 1 1 2 23 4 5 3 45

31 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0030 Landkarte

32 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0031 Motivation des PM-Quadtrees in folgenden Fällen ist leicht zu entscheiden, zu welcher Masche ein Punkt gehört:

33 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0032 Ein Quadtree für Maschen

34 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0033 PM 1 quadtree 1.wie beim Quadtree wird die Ebene in Quadrate zerlegt 2.statt der Homogenitätsforderung gilt hier: 1.Jedes Blatt des Quadtrees repräsentiert ein Quadrat, das höchstens einen Knoten enthält. 2.Ein Blatt, das einen Knoten enthält, darf nur Kanten enthalten, die zu diesem Knoten inzident sind 3.Ein Blatt, das keinen Punkt enthält, darf höchstens einen Teil einer Kante enthalten 3.sind diese Bedingungen nicht erfüllt, wird das zugeordnete Quadrat in 4 gleich große Quadrate geteilt

35 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0034 1.Jedes Blatt des Quadtrees repräsentiert ein Quadrat, das höchstens einen Knoten enthält. 2.Ein Blatt, das einen Knoten enthält, darf nur Kanten enthalten, die zu diesem Knoten inzident sind 3.Ein Blatt, das keinen Punkt enthält, darf höchstens einen Teil einer Kante enthalten. PM 1 quadtree

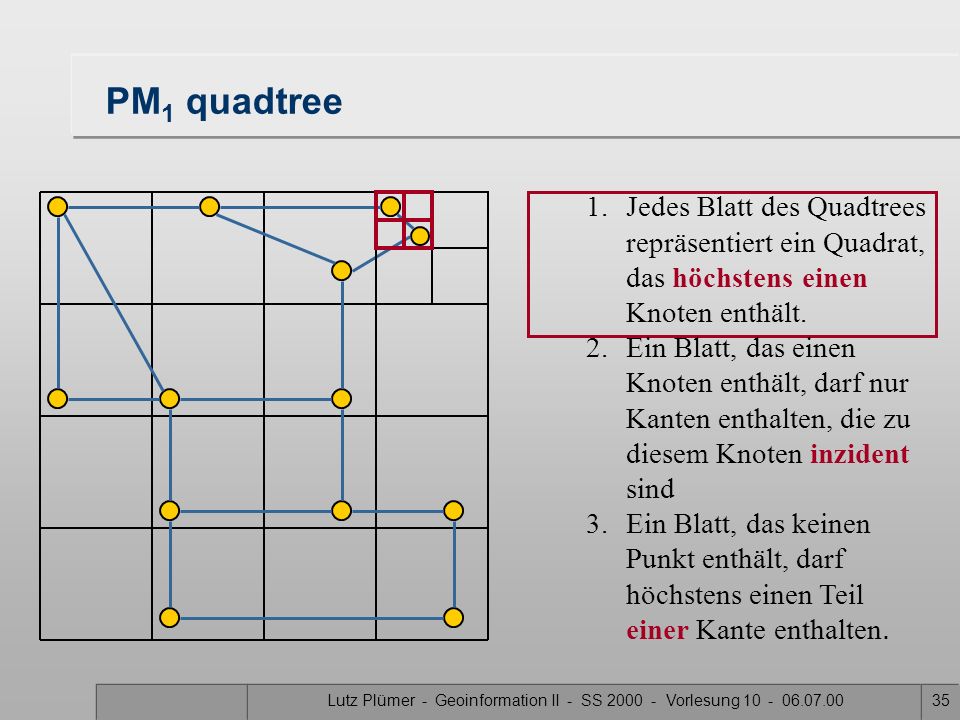

36 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0035 PM 1 quadtree 1.Jedes Blatt des Quadtrees repräsentiert ein Quadrat, das höchstens einen Knoten enthält. 2.Ein Blatt, das einen Knoten enthält, darf nur Kanten enthalten, die zu diesem Knoten inzident sind 3.Ein Blatt, das keinen Punkt enthält, darf höchstens einen Teil einer Kante enthalten.

37 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0036 PM 1 quadtree 1.Jedes Blatt des Quadtrees repräsentiert ein Quadrat, das höchstens einen Knoten enthält. 2.Ein Blatt, das einen Knoten enthält, darf nur Kanten enthalten, die zu diesem Knoten inzident sind 3.Ein Blatt, das keinen Punkt enthält, darf höchstens einen Teil einer Kante enthalten.

38 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0037 PM 1 quadtree 1.Jedes Blatt des Quadtrees repräsentiert ein Quadrat, das höchstens einen Knoten enthält. 2.Ein Blatt, das einen Knoten enthält, darf nur Kanten enthalten, die zu diesem Knoten inzident sind 3.Ein Blatt, das keinen Punkt enthält, darf höchstens einen Teil einer Kante enthalten.

39 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0038 PM 1 quadtree 1.Jedes Blatt des Quadtrees repräsentiert ein Quadrat, das höchstens einen Knoten enthält. 2.Ein Blatt, das einen Knoten enthält, darf nur Kanten enthalten, die zu diesem Knoten inzident sind 3.Ein Blatt, das keinen Punkt enthält, darf höchstens einen Teil einer Kante enthalten.

40 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0039 PM 1 quadtree 1.Jedes Blatt des Quadtrees repräsentiert ein Quadrat, das höchstens einen Knoten enthält. 2.Ein Blatt, das einen Knoten enthält, darf nur Kanten enthalten, die zu diesem Knoten inzident sind 3.Ein Blatt, das keinen Punkt enthält, darf höchstens einen Teil einer Kante enthalten.

41 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0040 PM 1 quadtree 1.Jedes Blatt des Quadtrees repräsentiert ein Quadrat, das höchstens einen Knoten enthält. 2.Ein Blatt, das einen Knoten enthält, darf nur Kanten enthalten, die zu diesem Knoten inzident sind 3.Ein Blatt, das keinen Punkt enthält, darf höchstens einen Teil einer Kante enthalten.

42 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0041 Punkt- in-Landkarte Sie haben drei Verfahren kennengelernt: Zerlegung der Maschen in Streifen (Trapeze) Bounding Boxes PM-Quadree –Zerlegung der Ebene in Quadrate Grundsätzlicher Unterschied –Zerlegung des Objekts und Aufbau einer Zugriffsstruktur für das Objekt Trapezverfahren –Zerlegung des Raumes (der Ebene) und Schaffung einer Zugriffsstruktur für den Raum PM-Quadtree

43 Schönen Dank für Ihre Aufmerksamkeit und Auf Wiedersehen

44 Lutz Plümer - Geoinformation II - SS 2000 - Vorlesung 10 - 06.07.0043 Nächste Woche Seminarvorstellung –Konzept –Anforderungen –Themenvergabe Dauer: 10 Uhr c.t. bis 12 Uhr Teilnahme ist obligatorisch
