1 Institut für Kartographie und Geoinformation Prof. Dr. Lutz Plümer Diskrete Mathematik II Vorlesung 1 SS 2001 Algorithmus von Dijkstra

2 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 12 Übersicht über das Semester zwei besonders wichtige Algorithmen für GIS –kürzeste Wege in einem Netz –Überlagerung von Netzen, Bestimmung aller Schnittpunkte effiziente Zugriffsstrukturen für räumliche Objekte

3 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 13 Übersicht Vorlesung I der kürzeste Weg von A nach B in einem Netz Beispiel Problemstellung Animation des Algorithmus Formulierung des Algorithmus in Pseudocode erforderliche Datenstrukturen

4 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 14 Algorithmus von Dijkstra: Beispiel

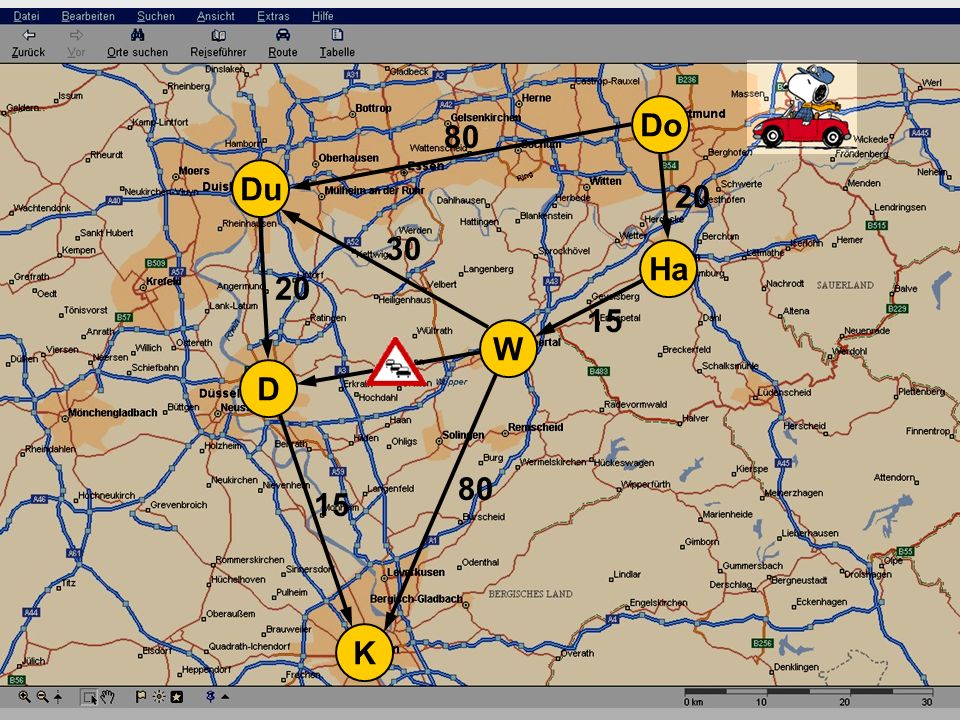

5 Do Ha W Du K D 15 80 15 80 20 30 20

6 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 16 Do Ha W Du K D 20 15 80 20 30 15 Beispiel

7 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 17 Kürzeste Wege: Idee Gegeben: Gerichteter Graph, dessen Kanten mit Zahlen (Kosten, z.B. km oder min.) beschriftet sind Aufgabe: Berechnung des kürzesten Weges x z von einem Startknoten x zu einem Zielknoten z erste Idee: Berechne alle Wege und wähle den kürzesten Beobachtung: wenn der kürzeste Weg von x nach z über y führt, sind die Teilwege x y und y z ebenfalls kürzeste Wege effiziente Lösung: berechne alle kürzesten Wege und wähle den von x nach z aus Algorithmus von Dijkstra: jeder Schritt sitzt (Greedy-Algorithmus)

8 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 18 Do Ha W Du K D 20 15 80 20 30 15 Algorithmus von Dijkstra: Beispiel

9 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 19 Do Ha Du 20 80 20 30 W K D 8015 Do Du Ha Do Algorithmus von Dijkstra: Beispiel Minimaler Abstand von Do Du 80 Ha 20

10 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 110 Do Ha W Du K D 20 80 20 30 15 W Algorithmus von Dijkstra: Beispiel Do DuHa 8020 W 15 Minimaler Abstand von DO

11 Do Ha W Du K D 20 80 20 30 15 W Algorithmus von Dijkstra: Beispiel abgearbeitet noch in Arbeit noch nicht betrachtet

12 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 112 Do DuHa W 8020 15 Do Ha W Du K D 20 80 20 30 15 Bereits vorhanden Du Kürzester Weg Algorithmus von Dijkstra: Beispiel

13 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 113 Du Do Ha W 20 15 Do Ha W Du K D 20 80 20 30 15 K D Du Algorithmus von Dijkstra: Beispiel 30 K 80 D

14 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 114 DuDK Do Ha W 20 15 3080 D Do Ha W Du K D 20 80 20 30 15 Bereits vorhanden kürzester Weg Algorithmus von Dijkstra: Beispiel

15 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 115 DuK Do Ha W D 20 15 3080 D Do Ha W Du K D 20 80 20 30 15 Algorithmus von Dijkstra: Beispiel 20

16 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 116 20 Do Ha W Du K D 80 20 30 15 Bereits vorhanden Algorithmus von Dijkstra: Beispiel kürzester Weg DuK Do Ha W D 20 15 3080 20

17 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 117 Do Ha W Du K D 20 80 20 30 15 D K Algorithmus von Dijkstra: Beispiel KDu Do Ha W D 20 15 3080 20

18 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 118 Do Ha W D K Du 20 15 30 20 K Do Ha W Du D 20 80 20 30 15 D K K Algorithmus von Dijkstra: Beispiel 15

19 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 119 Formulierung des Algorithmus Bezeichnungen S Startknoten K beliebiger Knoten im Graphen dist (K) Abstand des Knotens K vom Startknoten S GRÜN Knotenmenge BLAU Knotenmenge succ (K) Menge der Nachfolger(-Nachbarn) von K für alle Elemente dist (K, K) Distanz (Zeit) der Kante (K, K)

20 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 120 Formulierung des Algorithmus algorithm Dijkstra (S) //berechne alle kürzesten Wege von S aus} BLAU = ; GRÜN = {S}; dist(S) = 0; while( GRÜN ) { wähle K GRÜN, so daß K GRÜN: dist(K) dist(K); färbe K blau; for( K i succ(K) ) { if (K i (GRÜN BLAU) //noch nicht besuchter Knoten färbe die Kante (K,K i ) rot; färbe K i grün; dist(K i ) = dist(K) + dist(K,K i ); }

21 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 121 Formulierung des Algorithmus dist(K i ) = dist(K) + dist(K,K i ); } else { if(K i GRÜN) { // K i erneut erreicht if(dist(K i ) > dist(K) + dist(K,K i )) { färbe die Kante (K,K i ) rot; färbe die bisher rote Kante zu K i grün; dist(K i ) = dist(K) + dist(K,K i ); } else { färbe (K,K i ) grün }}} else { färbe (K,K i ) grün }}} // k i BLAU

22 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 122 soweit der Algorithmus, aber... wie finde ich schnell alle Nachfolger eines Knoten? –for( K i succ(K) )... wie finde ich schnell –K GRÜN, so daß K GRÜN: dist(K) dist(K); Datenstruktur für den Graphen Datenstruktur für die grünen (aktiven) Knoten der schrittweise Entwurf des Algorithmus läßt diese Fragen zunächst absichtlich offen zugunsten der Konzentration auf die wesentliche Idee

23 Lutz Plümer - Diskrete Mathematik - 2. Semester - SS 2001 - Vorlesung 123 Ist der Algorithmus denn überhaupt korrekt? Für jeden grünen Knoten gilt: unter den rot-grünen Wegen ist der rote der kürzeste. Beweis: Induktion über die Folge der blau gefärbten Knoten Für jeden blauen Knoten gilt: unter allen Wegen ist der rote der kürzeste. Beweis: Induktion über die Folge der blau gefärbten Knoten Aufgabe: –Plausibilität am Beispiel –versuchen Sie einen allgemeingültigen Beweis
