1 Elastische Full-Waveform-Inversion im Zeitbereich D. Köhn und T. Bohlen TU Bergakademie Freiberg, Institut für Geophysik 67. Jahrestagung der Deutschen Geophysikalischen Gesellschaft 26. – 29. März 2007 in Aachen

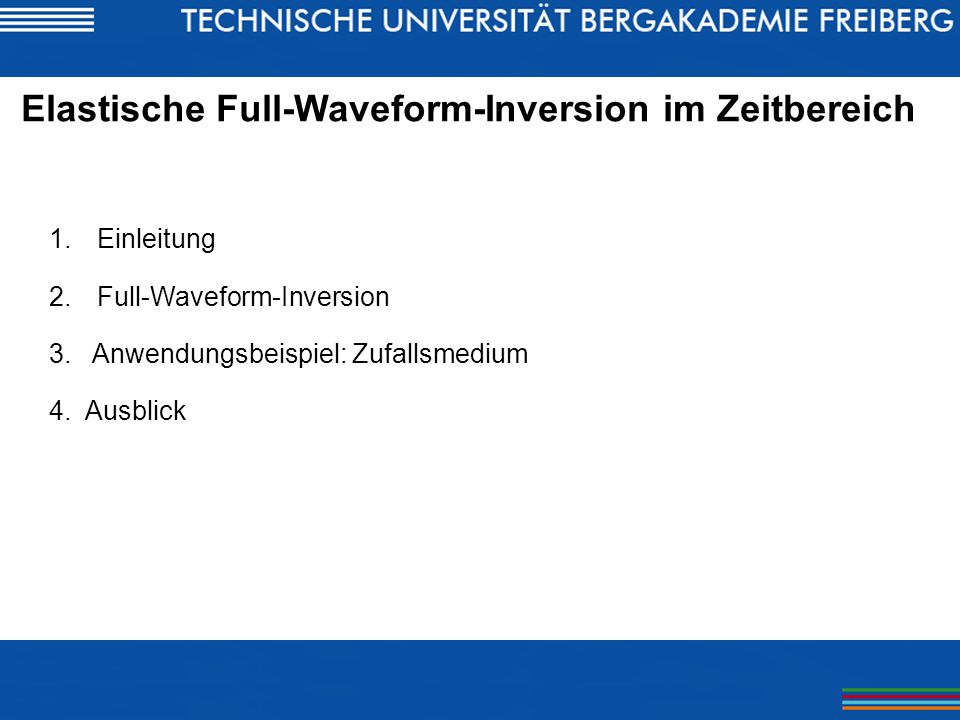

2 Elastische Full-Waveform-Inversion im Zeitbereich 1.Einleitung 2.Full-Waveform-Inversion 3. Anwendungsbeispiel: Zufallsmedium 4. Ausblick

3 1. Einleitung

4 Vorwärtsmodellierung von seismischen Daten Verteilung der elastischen Materialparameter im Untergrund: Approximation der elastischen Wellengleichung durch Finite-Differenzen Synthetische seismische Sektion

5 Inversion von seismischen Daten Bestimme optimales Untergrundmodell aus gemessener seismischer Sektion Probleme: 1. Wie erkennt man ein optimales Modell ? 2. Wie findet man ein optimales Modelll ? gemessene seismische Sektion

6 1. Woran erkennt man ein optimales Modell ? gemessene Daten modellierte Daten Datenresiduen: Ziel: Minimiere Objektfunktion:

7 2. Wie findet man ein optimales Modell ?... durch Wellenform-Inversion Ansatz: Modellverbesserung durch ein Gradientenverfahren Bestimmung des Gradienten durch 2 Vorwärtsmodellierungen Tarantola, A., 1986, A strategy for nonlinear elastic inversion of seismic reflection data. Geophysics, 51, Pratt, R. G., Shin, C.S. and Hicks, G.J. 1998, Gauss-Newton and full Newton methods in frequency-space seismic waveform inversion. Geophys. J. Internat., 133, p = ( )

8 2. Full-Waveform Inversion im Zeitbereich

9 Quell Linie 20 m Vp = 1700 m/s VSP Geometrie mit kugelförmiger Niedriggeschwindigkeitszone Empfänger Linie Vp1= 2000 m/s

10 Synthetische Druck Seismograme

11 Wähle Start Modell Vp=2000 m/s

12 Berechnung des Gradienten

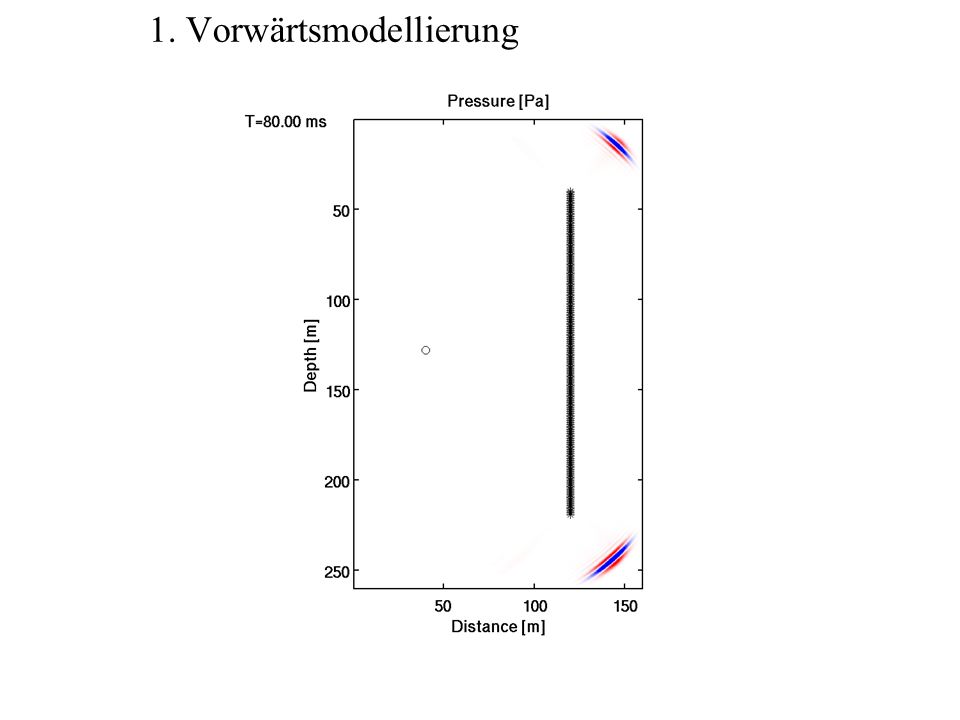

13 1. Vorwärtsmodellierung

14

15

16

17

18

19

20

21

22 2. Berechne Residuen Beobachtungen Vorwärtsmodell

23 2. Berechne Residuen Daten Residuen

24 3. Rückpropagation der Residuen Einspeisung der Residuen als Quellen an den Empfängerpositionen

25 3. Rückpropagation der Residuen

26

27

28

29

30

31

32 4. Kreuzkorrelation der Wellenfelder Vorwärtsmodelliertes Wellenfeld Rückpropagiertes Residualfeld

33 4. Kreuzkorrelation der Wellenfelder

34 5. Summation aller X-Korrelationen Shot 1 Shot Shot 40 Shot 80

35 5. Summation aller X-Korrelationen

36 5. Update P-Wellengeschwindigkeit vp[m/s]

37 Vergleich mit dem wahren Modell vp[m/s] 1. Iterationsschritt

38 Vergleich mit dem wahren Modell vp[m/s] 2. Iterationsschritt

39 Vergleich mit dem wahren Modell vp[m/s] 3. Iterationsschritt

40 Vergleich mit dem wahren Modell vp[m/s] 4. Iterationsschritt

41 3. Anwendungsbeispiel: Zufallsmedium

42 Zufallsmedium: Homogenes Startmodell

43

44 Nichtlineares Problem !!!!!!!!!

45 Startmodell: Mediangefiltertes Originalmodell

46 Rechenzeit

47 36 h Rechenzeit 1 h Rechenzeit

48 1.Anwendung auf reale Daten 2.Erweiterung auf den 3D Fall 3. Erweiterung auf die viskoelastische Wellengleichung Ausblick

49 A Seismogramm-Vergleich Zufallsmedium

50 Seismogramm-Vergleich: Startmodell

51 Seismogramm-Vergleich: TDFWI nach 10 Iterationen

52 Seismogramm-Vergleich: Wahres Modell

53 B Zufallsmedium

54 Zufallsmedium: = 8 % = 1.5 a = 20 m Karmannsche Autokovarianz Funktion
