1 Comenius Dachbegrünung

2 Was macht man in Comenius? Die Gesamtschule Weilmünster arbeitet an einem Projekt mit, welches in ganz Europa statt findet. In unserem Projekt KLIMA machen 3 Schulen mit. GSW- Deutschland, Le Cheylard- Frankreich und Zirmunai in Litauen.

3 Unsere Idee für die Umwelt Unsere Idee ist es die Schule auf dem Dach zu begrünen. Wir möchten dadurch bis zu 35% Energie, im Sinne von Heizkosten, sparen. Auf den weiteren Seiten seht ihr mehr Informationen zu diesem Thema.

4 Wie viel sind 35% ? Wie viel sind 35% ? z.B.: 45x die Einwohner von Frankfurt sind 35% der Einwohner von ganz Deutschland.

5 Der Aufbau der Begrünung Es gibt verschiedene Schichten in einer Begrünung: Es gibt verschiedene Schichten in einer Begrünung: 1.Unterkonstruktion 2.Dampfsperrbahn 3.Wärmedämmschicht 4.Trennlage 5.Dichtungsbahn 6.Schutzbahn 7. Filterschicht 8. Vegetation ( Gras )

6 Dachbegrünung Der Aufbau

7 Arten der Dachbegrünung Dachbegrünungen werden in der Regel unterschieden nach dem bautechnischen Aufwand, der Begrünungs- und Nutzungsform Dachbegrünungen werden in der Regel unterschieden nach dem bautechnischen Aufwand, der Begrünungs- und Nutzungsform

8 Es gibt: Aufwändige Intensivbegrünungen Aufwändige Intensivbegrünungen Einfache Intensivbegrünung Einfache Intensivbegrünung Extensivbegrünungen Extensivbegrünungen

9 Aufwändige Intensivbegrünungen Aufwändige Intensivbegrünungen uneingeschränkte Gestaltungsvielfalt sind jedoch mit einem hohen Aufwand verbunden. uneingeschränkte Gestaltungsvielfalt sind jedoch mit einem hohen Aufwand verbunden. So ist z.B. bei der kostenintensiven Anlage von hohen Substratschichten und weiterhin von umfangreichen, wie im Garten üblichen Pflegemaßnahmen auszugehen. So ist z.B. bei der kostenintensiven Anlage von hohen Substratschichten und weiterhin von umfangreichen, wie im Garten üblichen Pflegemaßnahmen auszugehen.

10 Einfache Intensivbegrünungen geringeren Schichthöhen und benötigen keine Bewässerung geringeren Schichthöhen und benötigen keine Bewässerung Nutzungsvielfalt deutlich eingeschränkt, d.h. für die Begrünung eignen sich meist nur trockenverträgliche Gräser, Stauden und Kleingehölze. Nutzungsvielfalt deutlich eingeschränkt, d.h. für die Begrünung eignen sich meist nur trockenverträgliche Gräser, Stauden und Kleingehölze.

11 Extensivbegrünungen stellen aufgrund der Kosten sparenden, geringen Schichthöhe meist ausgesprochene Trockenstandorte dar stellen aufgrund der Kosten sparenden, geringen Schichthöhe meist ausgesprochene Trockenstandorte dar daher können nur Pflanzen mit besonderer Anpassung an diese Standortbedingungen verwendet werden daher können nur Pflanzen mit besonderer Anpassung an diese Standortbedingungen verwendet werden In der Regel setzt sich der naturnahe Bestand aus wenigen, trockenresistenten Gräsern und Kräutern zusammen, die sich weitgehend selbst erhalten und weiterentwickeln. In der Regel setzt sich der naturnahe Bestand aus wenigen, trockenresistenten Gräsern und Kräutern zusammen, die sich weitgehend selbst erhalten und weiterentwickeln.

12 Aufbau Standardaufbau einer Dachbegrünung Standardaufbau einer Dachbegrünung Wurzelbeständige Dachbahn Wurzelbeständige Dachbahn Schutzlage Schutzlage Dränschicht Dränschicht Filterschicht Filterschicht Vegetationstragschicht Vegetationstragschicht Einschichtaufbau Einschichtaufbau Dachneigung Dachneigung

13 Standardaufbau einer Dachbegrünung wurzelbeständigen Dachbahn, wurzelbeständigen Dachbahn, Schutzlage, Schutzlage, Dränschicht, Dränschicht, Filterschicht und Filterschicht und Vegetationstragschicht Vegetationstragschicht An jede dieser Schichten, die unterschiedliche Funktionen erfüllen, sind hohe Anforderungen zu stellen. An jede dieser Schichten, die unterschiedliche Funktionen erfüllen, sind hohe Anforderungen zu stellen.

14 Wurzelbeständige Dachbahn wurzelfeste Dachabdichtung bzw. eine Wurzelschutzbahn auf der vorhandenen Abdichtung ist Pflicht. Hiermit soll auf Dauer verhindert werden, dass Niederschlagswasser in das Gebäude eindringen kann. Zur Dachabdichtung werden zahlreiche Produkte aus unterschiedlichen, grundsätzlich geeigneten Werkstoffen angeboten, wie z.B. Thermoplaste. Die dabei zugrunde gelegte strenge Prüfung der Bahnen wurzelfeste Dachabdichtung bzw. eine Wurzelschutzbahn auf der vorhandenen Abdichtung ist Pflicht. Hiermit soll auf Dauer verhindert werden, dass Niederschlagswasser in das Gebäude eindringen kann. Zur Dachabdichtung werden zahlreiche Produkte aus unterschiedlichen, grundsätzlich geeigneten Werkstoffen angeboten, wie z.B. Thermoplaste. Die dabei zugrunde gelegte strenge Prüfung der Bahnen sichert den erforderlichen Qualitätsstandard beim Wurzelschutz von Dachbegrünungen. sichert den erforderlichen Qualitätsstandard beim Wurzelschutz von Dachbegrünungen.

15 Schutzlage Um die Dachdichtung während der Bauphase vor mechanischen Beschädigungen zu schützen, sind Schutzplatten oder -bahnen z.B. aus Recycling- Kunststoffgranulat aufzulegen. Um die Dachdichtung während der Bauphase vor mechanischen Beschädigungen zu schützen, sind Schutzplatten oder -bahnen z.B. aus Recycling- Kunststoffgranulat aufzulegen.

16 Dränschicht Nimmt das einsickernde Niederschlagswasser der der darüber liegende Vegetationsschicht auf um Staunässe zu vermeiden. Nimmt das einsickernde Niederschlagswasser der der darüber liegende Vegetationsschicht auf um Staunässe zu vermeiden. Es eignen sich dazu offenporige mineralische Stoffe, wie z.B. Lava Es eignen sich dazu offenporige mineralische Stoffe, wie z.B. Lava

17 Filterschicht verhindert, dass feine Boden- und Substratteile aus der Vegetationstragschicht in die Dränschicht eingeschlämmt werden und deren Wasserdurchlässigkeit beeinträchtigen. verhindert, dass feine Boden- und Substratteile aus der Vegetationstragschicht in die Dränschicht eingeschlämmt werden und deren Wasserdurchlässigkeit beeinträchtigen.

18 Vegetationstragschicht Diese Schicht bildet als eigentlicher Wurzelraum der Vegetation die Grundlage für das Pflanzenwachstum. Diese Schicht bildet als eigentlicher Wurzelraum der Vegetation die Grundlage für das Pflanzenwachstum. Speichert einsickerndes Wasser in ausreichendem Umfang, Speichert einsickerndes Wasser in ausreichendem Umfang, gibt Überschusswasser Dränschicht weiter gibt Überschusswasser Dränschicht weiter Hierzu bedarf es besonderer physikalischer Eigenschaften, die auch langfristig erhalten bleiben. Hierzu bedarf es besonderer physikalischer Eigenschaften, die auch langfristig erhalten bleiben.

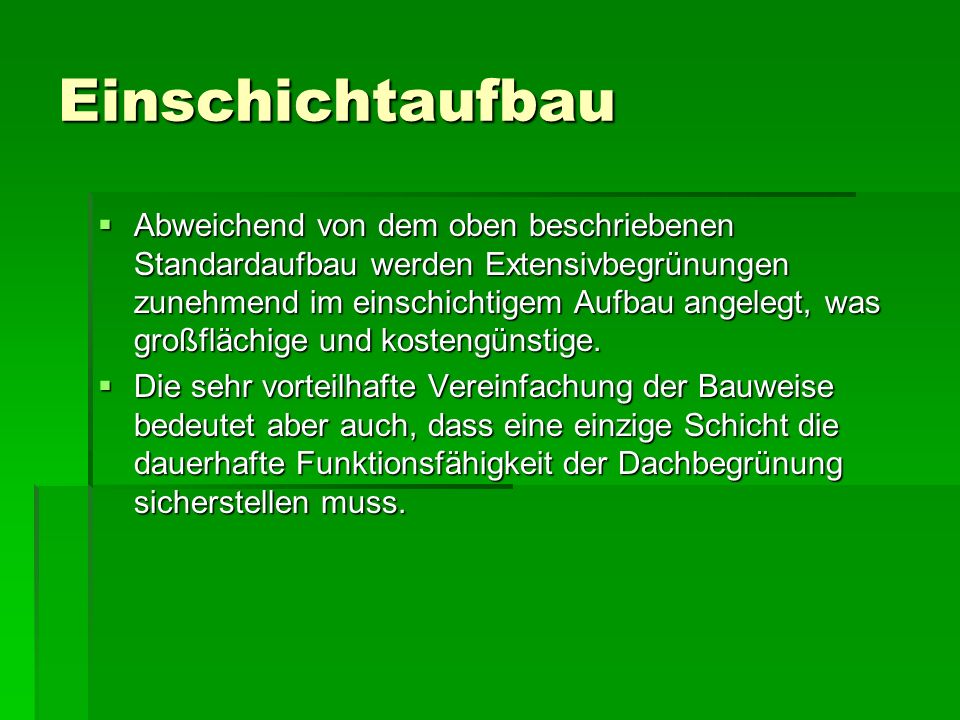

19 Einschichtaufbau Abweichend von dem oben beschriebenen Standardaufbau werden Extensivbegrünungen zunehmend im einschichtigem Aufbau angelegt, was großflächige und kostengünstige. Abweichend von dem oben beschriebenen Standardaufbau werden Extensivbegrünungen zunehmend im einschichtigem Aufbau angelegt, was großflächige und kostengünstige. Die sehr vorteilhafte Vereinfachung der Bauweise bedeutet aber auch, dass eine einzige Schicht die dauerhafte Funktionsfähigkeit der Dachbegrünung sicherstellen muss. Die sehr vorteilhafte Vereinfachung der Bauweise bedeutet aber auch, dass eine einzige Schicht die dauerhafte Funktionsfähigkeit der Dachbegrünung sicherstellen muss.

20 Dachneigung Eine geringe Neigung der Dachfläche (1-3°) ist günstig, da die Vegetationstragschicht ausreichend Wasser für die Pflanzen speichern kann, andererseits aber überschüssiges Niederschlagswasser sicher abgeführt wird. Eine geringe Neigung der Dachfläche (1-3°) ist günstig, da die Vegetationstragschicht ausreichend Wasser für die Pflanzen speichern kann, andererseits aber überschüssiges Niederschlagswasser sicher abgeführt wird. Maßnahmen zur Erosion von lagerungsstabilen Drän- bzw. Vegetationstragschichten sind nicht notwendig. Maßnahmen zur Erosion von lagerungsstabilen Drän- bzw. Vegetationstragschichten sind nicht notwendig. Ab einer Dachneigung von rund 20° sind Rutsch- und Schubsicherungen erforderlich, um eine Erosion der Schichten durch die zunehmende Abflussgeschwindigkeit des Niederschlagswassers zu vermeiden. Ab einer Dachneigung von rund 20° sind Rutsch- und Schubsicherungen erforderlich, um eine Erosion der Schichten durch die zunehmende Abflussgeschwindigkeit des Niederschlagswassers zu vermeiden. Als obere Grenze für einen stabilen Grünaufbau werden im Allgemeinen rund 30° Dachneigung angesehen. Als obere Grenze für einen stabilen Grünaufbau werden im Allgemeinen rund 30° Dachneigung angesehen.
