1 Optische Freiraumdatenübertragung Von Viktor Schneider und Darius Burr

2 Optische Freiraumdatenübertragung Viktor Schneider und Darius Burr Gliederung 1.Projekterklärung 2.Erzeugung und Wellenlängen der Lichtsignale 3.Benötigte Bauteile 4.Schaltung von Sender und Empfänger 5.Codierung und Encodierung der Daten 6.Ablauf der Programmcodes

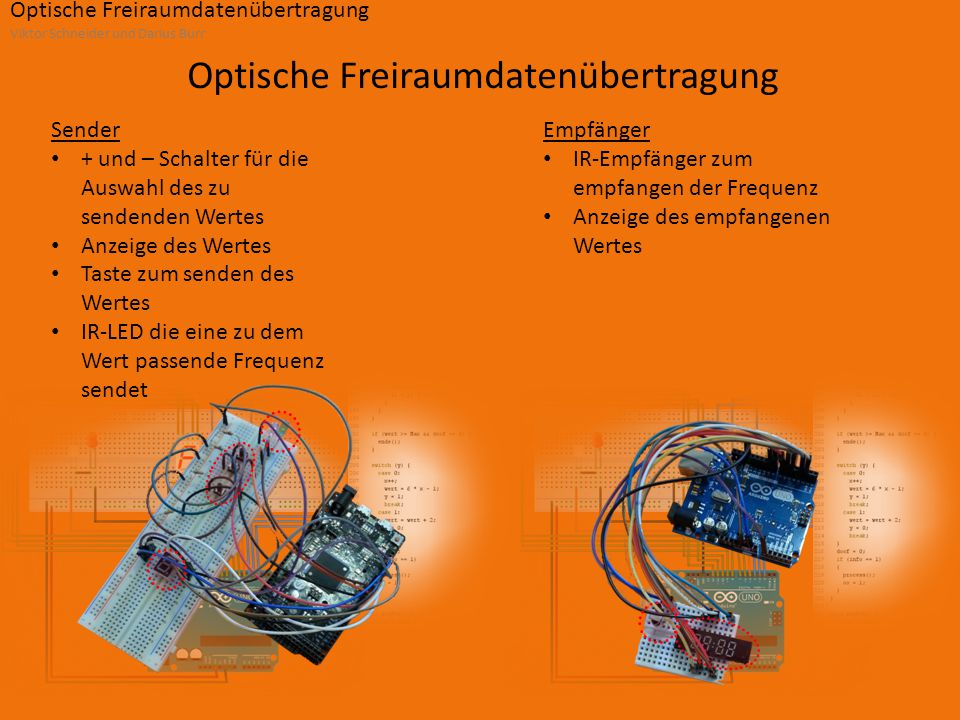

3 Optische Freiraumdatenübertragung Viktor Schneider und Darius Burr Optische Freiraumdatenübertragung Sender + und – Schalter für die Auswahl des zu sendenden Wertes Anzeige des Wertes Taste zum senden des Wertes IR-LED die eine zu dem Wert passende Frequenz sendet Empfänger IR-Empfänger zum empfangen der Frequenz Anzeige des empfangenen Wertes

4 Optische Freiraumdatenübertragung Viktor Schneider und Darius Burr Bauteil IR-LED Spannung: 2.7~5.5V Frenquenz: 38KHz≈ 10^3,58 Wellenlänge: 850nm Max. Distanz : 18~20m

5 Optische Freiraumdatenübertragung Viktor Schneider und Darius Burr Bauteil 7-Segmentanzeige GND(-) 3 1

6 Optische Freiraumdatenübertragung Viktor Schneider und Darius Burr Bauteil Taster

7 Optische Freiraumdatenübertragung Viktor Schneider und Darius Burr Bauteil IR-Empfänger

8 Optische Freiraumdatenübertragung Viktor Schneider und Darius Burr Bauteil Schaltung vom Sender

9 Optische Freiraumdatenübertragung Viktor Schneider und Darius Burr Bauteil Schaltung vom Empfänger
