1 Basisinformationstechnologie I Dozent: Thorsten Schaßan Codierer / Decodierer Referentin: Xuan Chi (Marie) Bach 05. November 2003

2 Binärcode wird zur technischen Darstellung benötigt. 0 = ungeladen 1 = geladen oder in Form elektrischer Spannung: 0 = keine Spannung (0 Volt) 1 = Spannung (5 Volt) Jedes beliebige Zeichen kann in Form eines Binärcodes dargestellt werden

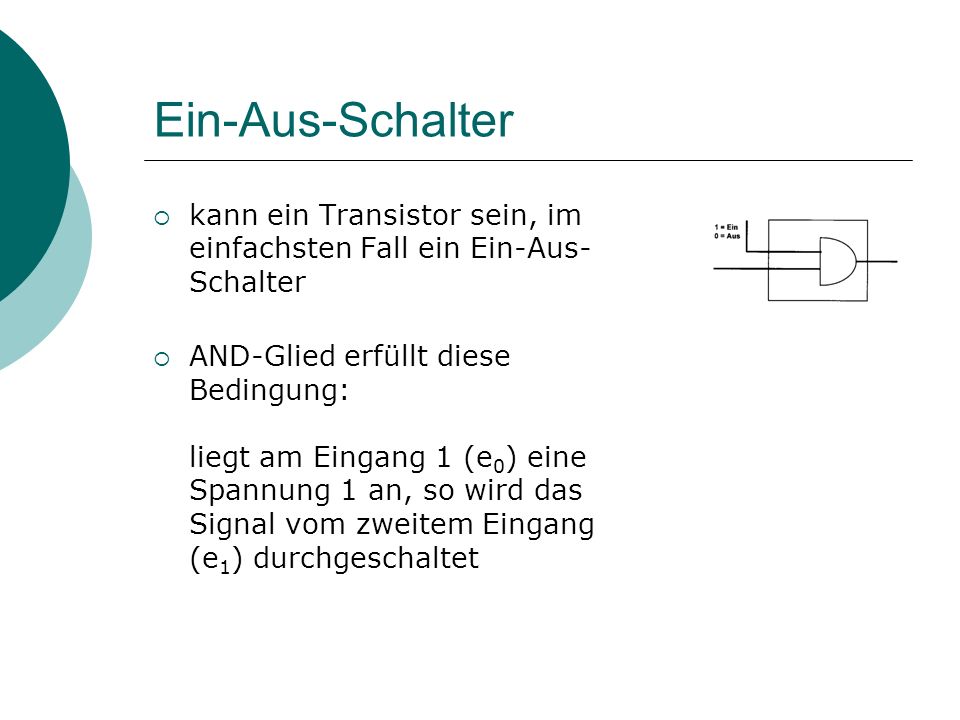

3 Ein-Aus-Schalter kann ein Transistor sein, im einfachsten Fall ein Ein-Aus- Schalter AND-Glied erfüllt diese Bedingung: liegt am Eingang 1 (e 0 ) eine Spannung 1 an, so wird das Signal vom zweitem Eingang (e 1 ) durchgeschaltet

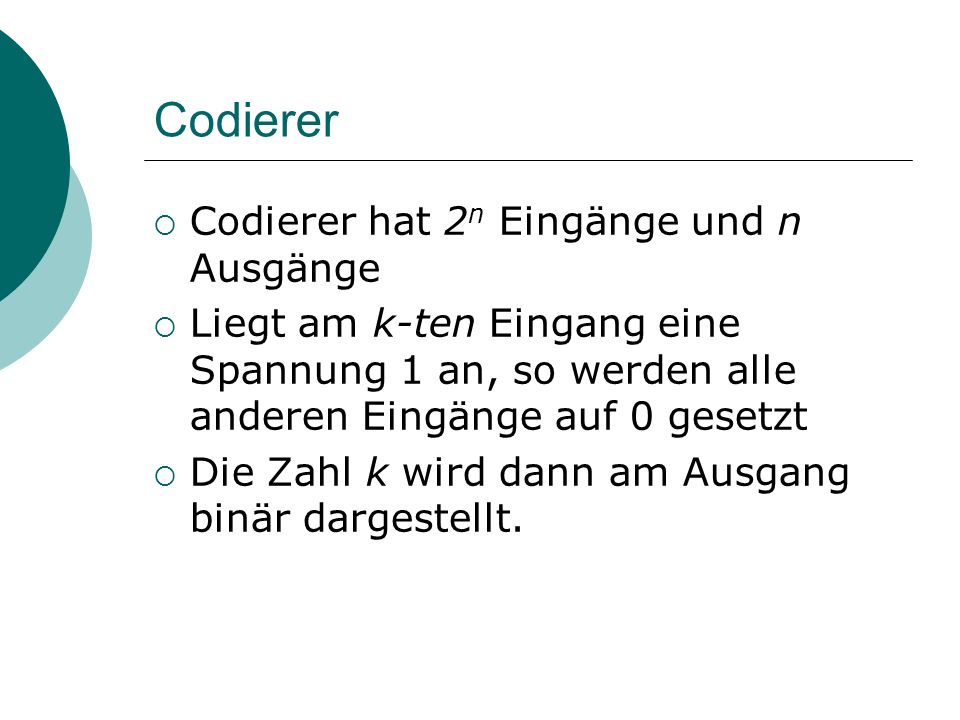

4 Codierer Codierer hat 2 n Eingänge und n Ausgänge Liegt am k-ten Eingang eine Spannung 1 an, so werden alle anderen Eingänge auf 0 gesetzt Die Zahl k wird dann am Ausgang binär dargestellt.

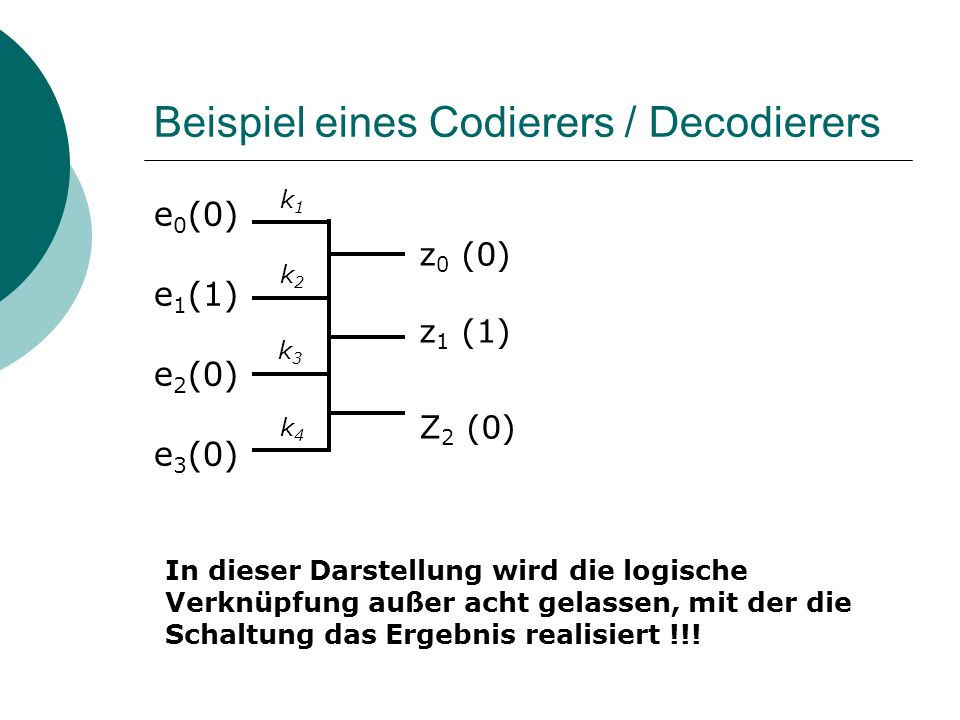

5 Beispiel eines Codierers / Decodierers e 0 (0) e 1 (1) e 2 (0) e 3 (0) z 0 (0) z 1 (1) Z 2 (0) k1k1 k2k2 k3k3 k4k4 In dieser Darstellung wird die logische Verknüpfung außer acht gelassen, mit der die Schaltung das Ergebnis realisiert !!!

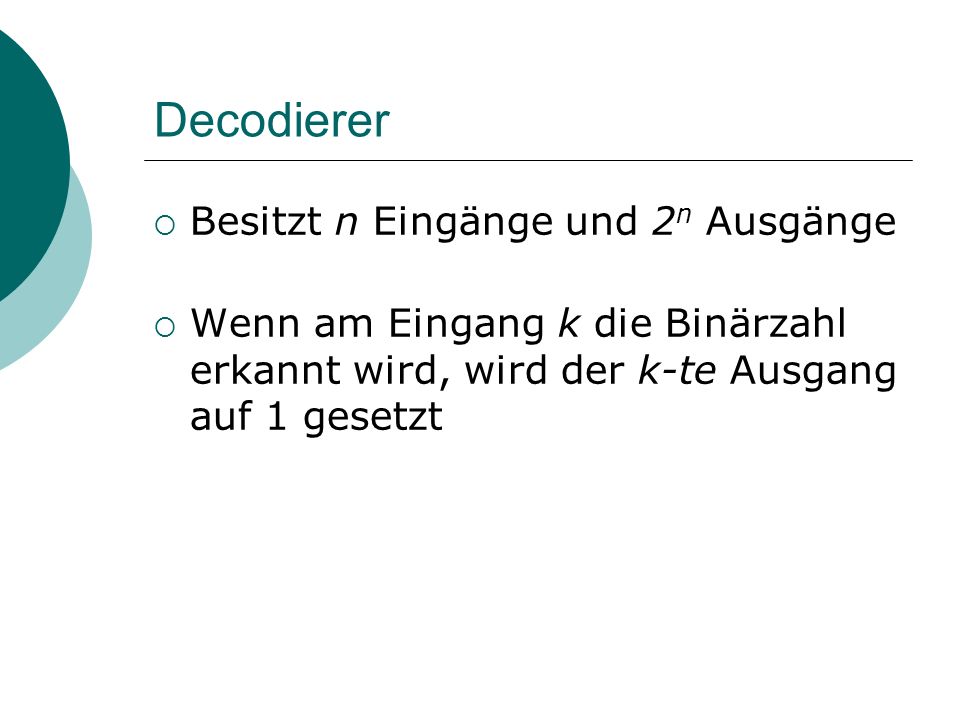

6 Decodierer Besitzt n Eingänge und 2 n Ausgänge Wenn am Eingang k die Binärzahl erkannt wird, wird der k-te Ausgang auf 1 gesetzt

7 Anmerkungen Durch welche logischen Verknüpfungen dieses Prinzip letztendlich umgesetzt wird, ist bei der Darstellung der Funktionsweise eines Codierers/Decodieres nicht weiter wichtig Wir beispielweise bei der Selektion von Speicherzellen eingesetzt Je komplexer natürlich die logischen Verknüpfungen zwischen Ein- und Ausgabe sind, desto schwieriger läßt sich der Weg der Codierung/Decodierung verfolgen. Auf dieser Basis werden auch Verschlüsselungen realisiert

8 Literatur Gumm/Sommer Einführung in die Informatik, 5.Auglage, Oldenbourg Verlag bayreuth.de/lehre/ws_2003_2004/einfuehrung_in_die_inf ormatik/vorlesungsskript/02Rechnerarchitektur.pdf
