1 RC5-Fernbedienung IR-Licht Biphasenkodierung RC5-Protokoll
IR-Empfänger-Baustein Experimente: RC5-Signale mit Mikrocontrollern empfangen und erzeugen V Copyright 2010/13 by G. Heinrichs u. U. Ihlefeldt

2 Versuch mit Digitalkamera
Grundlegendes Infrarotlicht ( nm) Hochfrequenz-Pulse 14 Bits pro Kommando Versuch mit Digitalkamera A

3 Infrarot-Karte „Aufladen“ mit UV-Licht Grünes Leuchten bei IR-Licht
Ständiges „Entladen“ A

4 Warum Infrarot-HF-Pulse?
40 kHz Infrarotlicht leicht zu erzeugen und zu empfangen Infrarotlicht stört Benutzer nicht Empfänger filtert HF-Signale mit falscher Frequenz heraus

5 Das Fernbedienungssignal
Pulslänge 1,778 ms Das Fernbedienungssignal A

6 Biphasenkodierung Nachteil: häufigerer Pegelwechsel Vorteile

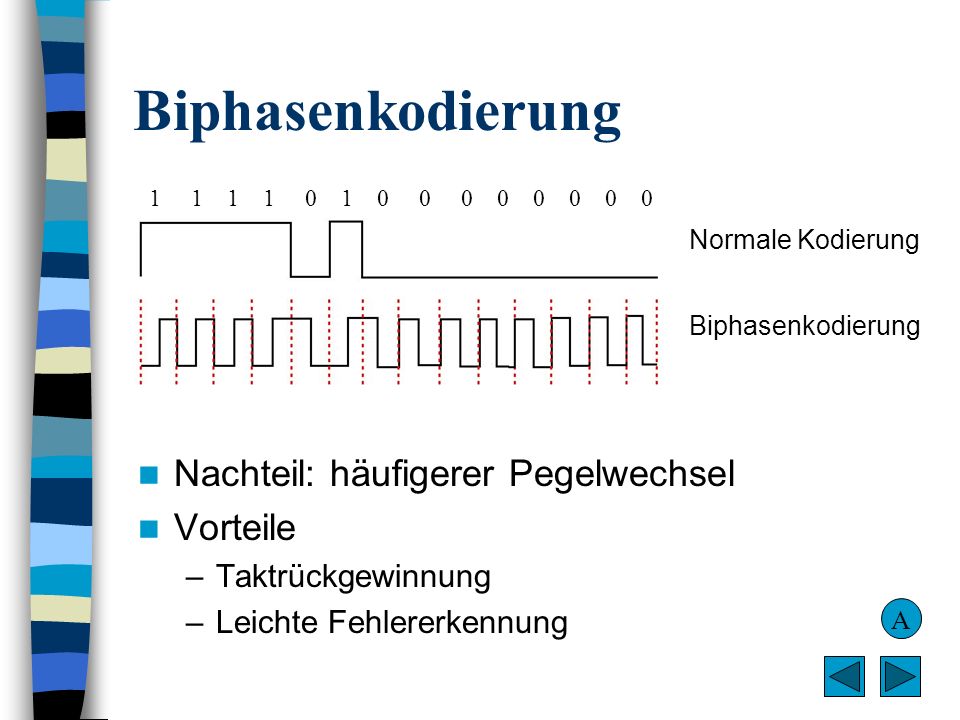

Normale Kodierung Biphasenkodierung Nachteil: häufigerer Pegelwechsel Vorteile Taktrückgewinnung Leichte Fehlererkennung A

7 Anwendungsbereiche der BPK
Fernbedienungen Ethernet (Computernetzwerk) CD/DVD (Falsch: pit = 0; land = 1) Digitale Videosignale …

8 Das RC5-Protokoll Befehl Adresse (Gerät) Togglebit Startbits A Adresse
Taste TV1 1 TV2 2 Videotext 5 VCR1 16 Vol+ 6 VCR2 17 Vol- Befehl Adresse (Gerät) Togglebit A Startbits

9 Das Toggle-Bit Die Daten (Folge aus 14 Bits) werden solange gesendet, wie die Taste auf der Fernbedienung gedrückt ist. Das Toggle-Bit wechselt bei jedem erneuten Drücken der Taste seinen Zustand. Dadurch kann der Empfänger Doppeldruck von einem langen Tastendruck unterscheiden. Preisfrage: Wie wirkt es sich aus, wenn bei einem langen Tastendruck der Infrarotstrahl mit der Hand zeitweilig unterbrochen wird? A

10 Aufbau des Empfängers SFH 5110 + 5 V 1 2 3 D.5

11 Empfangs-IC 1 2 3 A

12 Beispielprogramm: Empfänger
TV1 Togglebit

13 RC5-Signal empfangen Experiment A

14 Aufbau des Senders OCA1 A
BASCOM-Beschaltung (im Hintergrund) mit Darlington-Transistor soll für hohe Leistung/Reichweite sorgen. BASCOM-Routine (rc5send) ist auf diese Schaltung abgestimmt: Ruhe (LED aus ) bei PortB.3 = OCA1 = 1 (!). Deswegen muss IR-LED gegen + 5 Volt (über Widerstand (80 Ohm) geschaltet werden. (Vordergrund) A

15 Beispielprogramm: Sender
Experiment A

16 Rückblick CCD-Kamera – Auge
Atommodell: Energieniveaus und stimulierte Emission Modulation und Demodulation Frequenzfilterung IR-Diode und IR-Sensor Linse Fächerübergreifendes…
