1 AFIS, ALKIS und ATKIS in der GDI am Beispiel Niedersachsen Konzeption und Umsetzung Realisierungsstand in Niedersachsen DVW-Seminar „ALKIS - hier und heute“ Erfurt 14. Februar 2006 Rolf Ueberholz

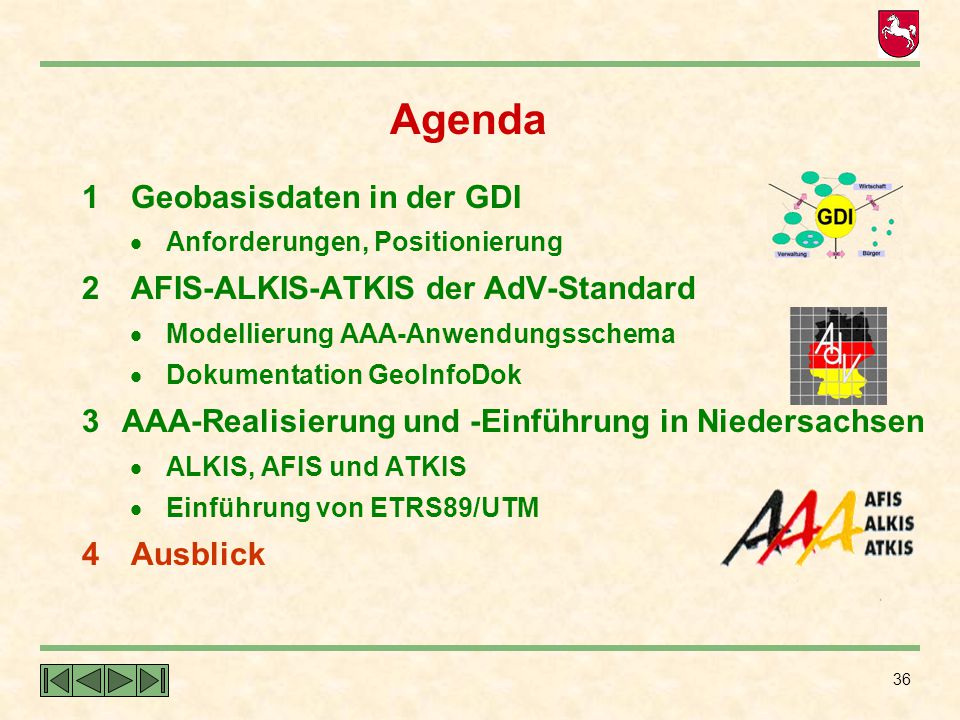

2 Agenda 1 Geobasisdaten in der GDI 2 AFIS-ALKIS-ATKIS der AdV-Standard
Anforderungen, Positionierung 2 AFIS-ALKIS-ATKIS der AdV-Standard Modellierung AAA-Anwendungsschema Dokumentation GeoInfoDok AAA-Realisierung und -Einführung in Niedersachsen ALKIS, AFIS und ATKIS Einführung von ETRS89/UTM 4 Ausblick

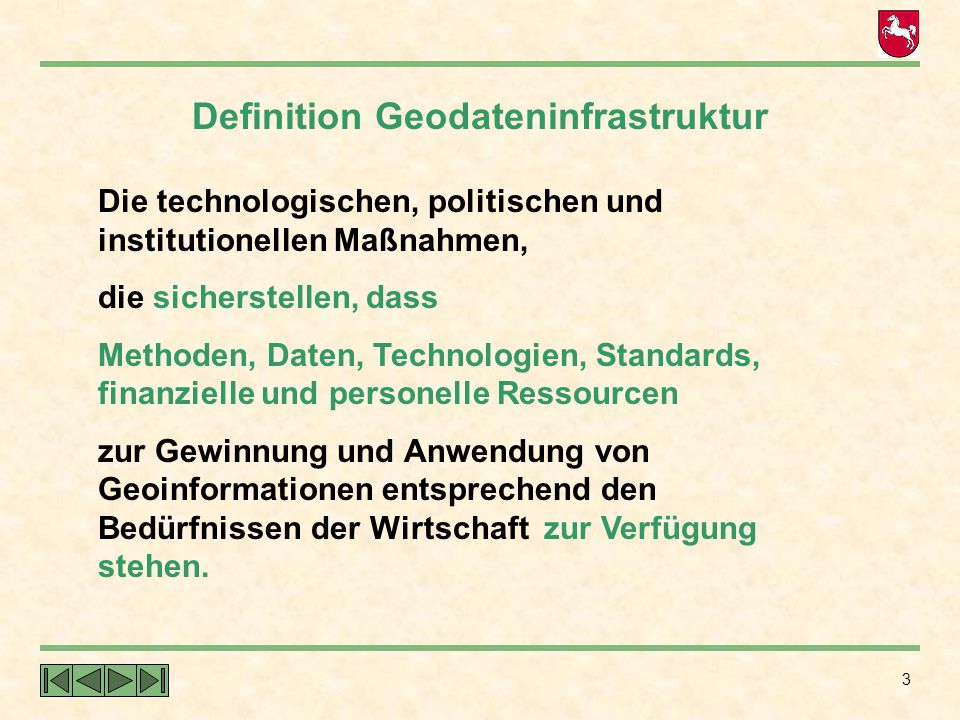

3 Definition Geodateninfrastruktur
Die technologischen, politischen und institutionellen Maßnahmen, die sicherstellen, dass Methoden, Daten, Technologien, Standards, finanzielle und personelle Ressourcen zur Gewinnung und Anwendung von Geoinformationen entsprechend den Bedürfnissen der Wirtschaft zur Verfügung stehen.

4 Neue Anforderungen - Informationsgesellschaft
Nutzung moderner Kommunikationsstrukturen Internet, e-Government, e-Commerce Digitale Welt Datenmodelle, Objektartenkataloge Schnittstellen, Dienste Vernetzte Welt Weltweit, einheitlich fachübergreifend; Verwaltung - Wirtschaft - Bürger Koordinierung, Standardisierung Koordinierungsgremien (ISO, OGC, AdV,...) Normen, Industriestandards

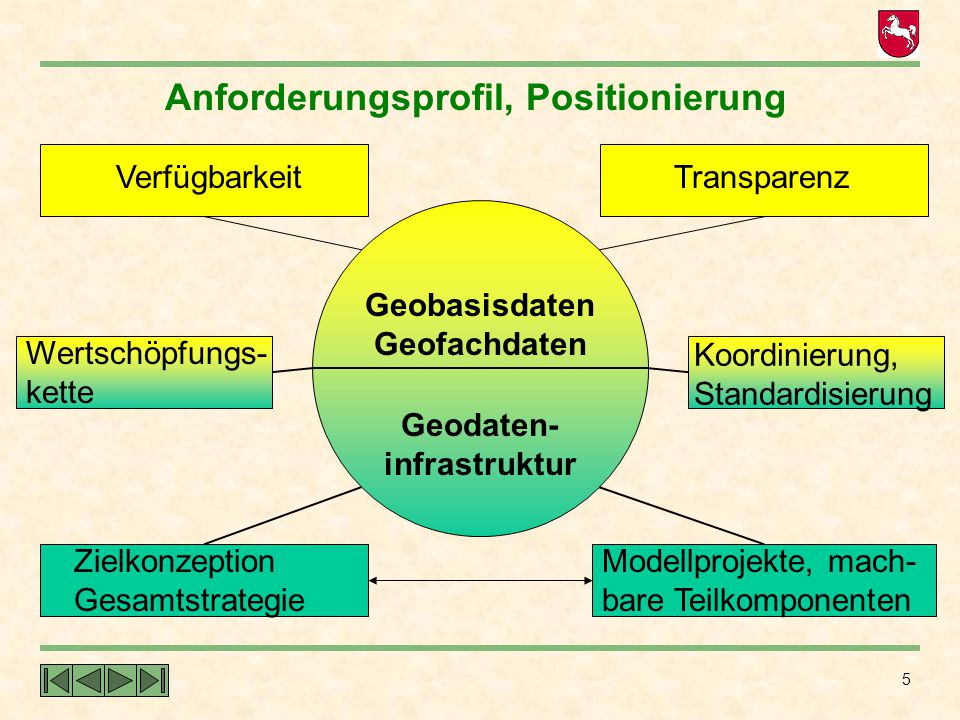

5 Anforderungsprofil, Positionierung
Verfügbarkeit Transparenz GeobasisdatenGeofachdaten Wertschöpfungs- kette Koordinierung, Standardisierung Geodaten-infrastruktur Zielkonzeption Gesamtstrategie Modellprojekte, mach- bare Teilkomponenten

6 Aufbau der Geodateninfrastruktur
Maßnahmen und Projekte zum Aufbau der Geodateninfrastruktur auf EU-Ebene  INSPIRE auf Bundesebene  IMAGI AdV  Positionspapier auf Bund-Länder-Ebene  GDI-DE auf Landesebene  z.B. GDI-NI

7 Geodateninfrastruktur Deutschland
Angebotsseite AK der Staatssekretäre für eGovernment und Deutschland-Online in Bund und Ländern Politische Ebene Nachfrageseite Beschlüsse zu Konzepten Strategische Konzepte GIW-Kommission („Taskforce“) Leitung: BMWA (D21, Verbände u.a. DDGI, DIHK, DMMV, Bitkom, eco, Bundesverband mittelständischer Unternehmen) Lenkungsgremium GDI-DE Fachpolitische und konzeptionelle Ebene Abstimmung Beratung Entscheidungs- vorlagen Problemdefinition Beschlüsse Entscheidungs- vorlagen Problemdefinition Beschlüsse Geschäftsstelle „Geoinformationswirtschaft“ (BGR) Geschäfts- und Koordinierungsstelle GDI-DE (IMAGI-GKSt, Ländervertretungen) Fachlich-technische Ebene Daten- und Dienstebereitsteller: Fachbehörden aus Bund, Ländern, Kommunen, kommunale Verbände, Wirtschaft, etc. Facharbeitsgruppen, Forschungseinrichtungen, OGC, ..... Special Interest Groups (SIG)

8 Derzeitige Aktivitäten GDI-DE
Verwaltungsvereinbarung GKSt. GDI-DE (Kabinettsbeschluss NI vom ) Architektur zur Bereitstellung von Geodaten ( AAA-Konzepte, Konzepte Fachverwaltungen, INSPIRE-Durchführungsbestimmungen) Einbindung externer Gremien  Netzwerk GDI-DE Kriterien, Priorisierung u. Festlegung v. Modell-/Pilotprojekten (Schutzgebietsinformation, VBORIS, X-Planung) Festlegung deutschlandweiter Applikationsprofile „Katalogdienst“ (WCAS) und Web-Map-Service (WMS)

9 Beschlüsse der Niedersächsischen Landesregierung vom 14. 12
Beschlüsse der Niedersächsischen Landesregierung vom und Aufbau der Geodateninfrastruktur Niedersachsen Prüfauftrag zu den Möglichkeiten, dem Nutzen und den Kosten der GDI-NI Kabinettsbeschluss vom über Ergebnisse Prüfauftrag und Konzept Aufbau GDI-NI

10 Prüfauftrag - Ergebnisse
- Zeithorizont - Begleitende Evaluierung Zwischenbericht Kabinett 2006 2008 2010 2007 2009 Geodatenportal 1.Stufe 2.Stufe 3.Stufe Erarbeitung Normen + Standards Einführung Normen + Standards Bereitstellung Geobasisdaten Einführung AAA Einrichtung Koordinierungsstelle Betrieb Koordinierungsstelle Erarbeitung Reg. für Datenabgabe Einführung Regelungen für die Datenabgabe ….. Aufbereitung Metadaten (Ressorts) Aufbereitung Fachdaten (Ressorts) ….. Kontinuierliche Bereitstellung von Geofachdaten und Metadaten durch die Ressorts Umsetzung in der Landesverwaltung Einbindung Kommunen, Wirtschaft und Wissenschaft Fachlich-inhaltliche Maßnahmen Technische Maßnahmen Organisatorische Maßnahmen

11 Komponenten Geodateninfrastruktur Niedersachsen GDI-NI
Datenbasis Geoportal User Komponenten Geodateninfrastruktur Niedersachsen GDI-NI Internet Vertrieb (Shopsystem) Metainformations-system (Recherche) Visualisierung (Viewer) Portaloberfläche Geodienste und Anwendungen Internet/Intranet AAA-DB File bzw. DB WMS CSW Geobasis- daten Geofach- daten Meta- daten

12 Geodatenportal Niedersachsen - Startseite

13 Agenda 1 Geobasisdaten in der GDI 2 AFIS-ALKIS-ATKIS der AdV-Standard
Anforderungen, Positionierung 2 AFIS-ALKIS-ATKIS der AdV-Standard Modellierung AAA-Anwendungsschema Dokumentation GeoInfoDok AAA-Realisierung und -Einführung in Niedersachsen ALKIS, AFIS und ATKIS Einführung von ETRS89/UTM 4 Ausblick

14 GeoInfoDok AAA-Gesamtdokumentation
Version 1.0: Stand Version 2.0: Stand Version 2.1: Stand Version 3.0: Stand Version 3.1: Stand Version 4.0: Stand Version 5.0/5.1: Januar/Februar 2006

15 VermG = Gesetze über das amtliche Vermessungswesen
Geobasisdaten des amtlichen Vermessungswesens Raumbezug Liegenschaften Geotopographie Hinweise auf öffentlich- rechtliche Festlegungen Rechtsgrundlage §§ VermG der Länder Sicht ganzheitliche AFIS ALKIS ATKIS Modellierung Implementierung VermG = Gesetze über das amtliche Vermessungswesen

16 AAA - Zielsystem ALK ALB ATKIS AFIS ALKIS ATKIS neu AAA Punktdatei
Grundrissdatei AAA AFIS ALKIS ATKIS neu

17 AAA-Rahmenbedingungen
AdV-Fachstandard Beteiligung der GIS-Hersteller Einbeziehung der Nutzerinteressen ISO/TC211-Normenfamilie Geoinformation Realisierung mittels marktverfügbarer GIS systemunabhängige Schnittstelle NAS GDI-konforme Geodienste (OGC) AdV-Modellierungsinfrastruktur - Software, Tools für automatisierte Ableitung von OK, NAS sowie individuellen Profilen aus UML

18 AAA-Anwendungsschema
Implemen- tierung (Länder) AdV-Standard N A S Konzeptuelles Schema (Datenmodell) Externes Schema (Datenaustausch) Konzeption, Standardisierung der AdV beinhaltet (lediglich) - Datenmodell konzeptuelles Schema (Anwendungsschema)  Abbildung der realen (Fach-)Welt (Datenhaltungskomponente) - Datenmodell des externen Schemas  Schnittstelle – NAS (Datenimport und –export) Elemente außerhalb der ALKIS-Konzeption (ALKIS-Modellierung) - GIS-Implementierung: Datenmodell des internen Schemas - Datenbankstruktur - Datenerhebungsprozess - Datenqualifizierung (Auswertung) - Produkte - Fachinformationssysteme

19 Einbettung in Normen und Standards
AAA-Anwendungsschema in UML ISO 19103 Conceptional Schema Language ISO 19109 Rules for Appli -cation Schema ISO 19110 Feature Catalo -ging ISO – 19115 Spatial Schema, Temporal, Spatial Reference by Coordinates, Metadata Objektkatalog (XML) (HTML, RTF) NAS XML / XML-Schema /XLinks GML 3.0 / WFS / FE 19118 Level 1

20 Bestandteile AAA-Anwendungsschema
ISO AFIS®-ALKIS®-ATKIS® - Versionierung - Fachschema NAS-Operationen - Basisschema AFIS-ALKIS-ATKIS Ausgabekatalog Aus Präsentation Frau Köpper (Gemeinsame Dienstbesprechung HVKF-ÖBVI; Nov Wetzlar) AAA-Basisschema: Basisklassen = Fachneutral für alle Geo(basis)daten - Objekt-ID - Lebenzeitintervall - Anlassart - Modellartenkennung - Geometrie, Topologie AAA-Fachschema: Objektklassen für objektspezifische Fachinformationen Objektbereich  Objektartengruppe  Objektart: Objektarten: - „Eigene“ Eigenschaften (Attribute) - „Fremde“ Eigenschaften (Relationen) - Operationen

21 Zusammenfassung und Ausblick
AAA-Modell ist zukunftssichere und ISO/OGC-konforme GDI- Basiskomponente sowie Modellierungsgrundlage für Fachinformationen Pflegegarantie der AdV bis mindestens 2012 Einbringen von AAA in GDI-DE und in INSPIRE-Prozess Einführung des einheitlichen geodätisches Bezugssystem ETRS89/UTM im Anschluss an die AAA-Migration AAA-Einsatz in den Ländern ab 2006

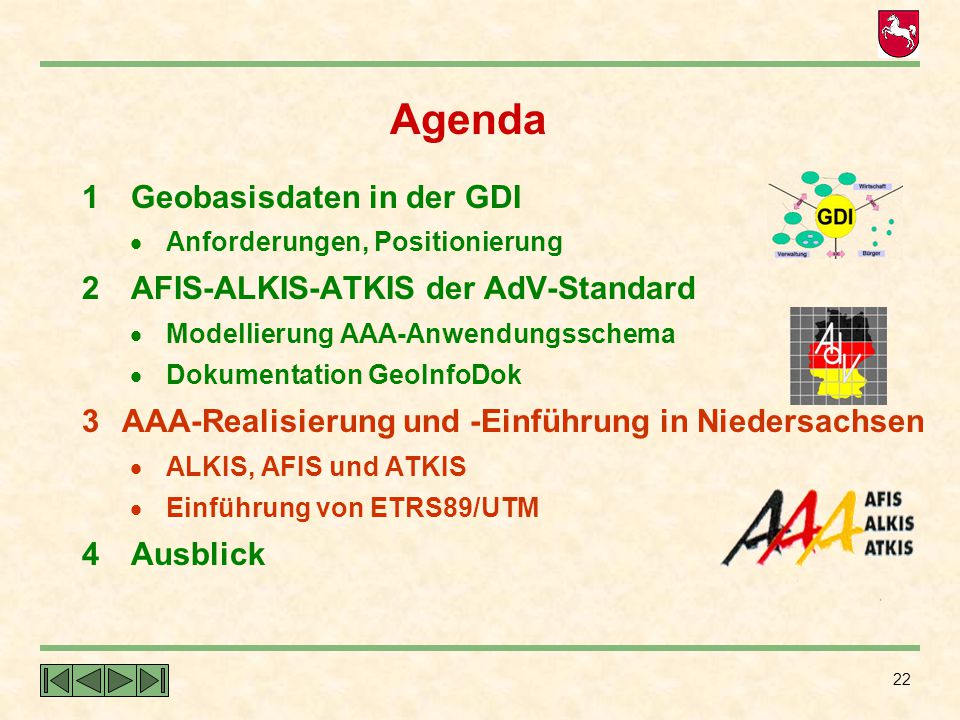

22 Agenda 1 Geobasisdaten in der GDI 2 AFIS-ALKIS-ATKIS der AdV-Standard
Anforderungen, Positionierung 2 AFIS-ALKIS-ATKIS der AdV-Standard Modellierung AAA-Anwendungsschema Dokumentation GeoInfoDok AAA-Realisierung und -Einführung in Niedersachsen ALKIS, AFIS und ATKIS Einführung von ETRS89/UTM 4 Ausblick

23 (einschließlich AAA- Migrationskatalogen)
Geobasis Niedersachsen Version 4.0 v mit Stand GeoInfoDok 4.0 (einschließlich AAA- Migrationskatalogen) ca. 05/2006 Geobasis-NI V. 5.0

24 AAA-konforme einheitliche Geobasisdaten
ALKIS-Objektarten Länderspezifische Auswahl von Objektarten AdV-Grunddatenbestand Flurstück, Bes. Flurstücksgrenze, Grenzpunkt Gebäude Lagebezeichnung Siedlung, Verkehr, Vegetation, Gewässer Kataloge Aufnahmepunkt, Punktort Buchungsblatt, Buchungsstelle, Namensnummer; Person, Anschrift Klassifizierung nach Straßenrecht Klassifizierung nach Wasserecht Bau-, Raum- und Bodenordnungsrecht

25 AAA-Realisierungkonzept Niedersachsen NAS / andere Schnittstellen
Externe Erhebung für AFIS, ALKIS, ATKIS NAS / andere Schnittstellen AAA - Erhebungs- und Qualifizierungskomponente (AAA-EQK) Erhebung, Qualifizierung, Visualisierung und Ausgabe NAS AAA - Datenhaltungskomponente (AAA-DHK) Plausibilisierung, Führung, Benutzung /NBA NAS AAA - Bereitstellungskomponente Präsentationen, Angaben

26 AAA-Datenhaltungskomponente
Verwaltungsvereinbarung BW, HH, NI, RP, SH über die gemeinsame Implementierung, Nutzung und Pflege der AFIS-ALKIS-ATKIS- Datenhaltungskomponente (AAA-DHK der Fa. ibR) Zeitplanung: Erstellung/Pilotierung 2003 bis 2005 Einsatz in Niedersachsen ab 2006

27 AAA - Erhebungs-und Qualifizierungskomponente
Realisierung AAA-EQK der Fa. AED-SICAD Fachfeinkonzept und DV-Konzept in 2004/2005 stufenweise Realisierung bis Ende 2006 Komponenten - 3A - Editor / ArcGIS - Vollständige durchgängige Anlassbearbeitung - LBESAS - 3A - Import - Homogenisierung - AFIS - ALKIS - ATKIS - Migration

28 Migration - Rückmigration
ALB Daten- migration - Vorarbeiten (Maßnahmenpakete) - Datenabgleich (ALB,ALK,Punkte) - Objektbildung (Auflösung der Rahmenobjekte) WLDG WLDGGB WLDGE AFIS ALKIS ATKIS ALK Rück- mi- gra- tion EDBS (ALK) ohne BZSN Punkt- daten ATKIS Keine Rückmigration AFIS, ATKIS

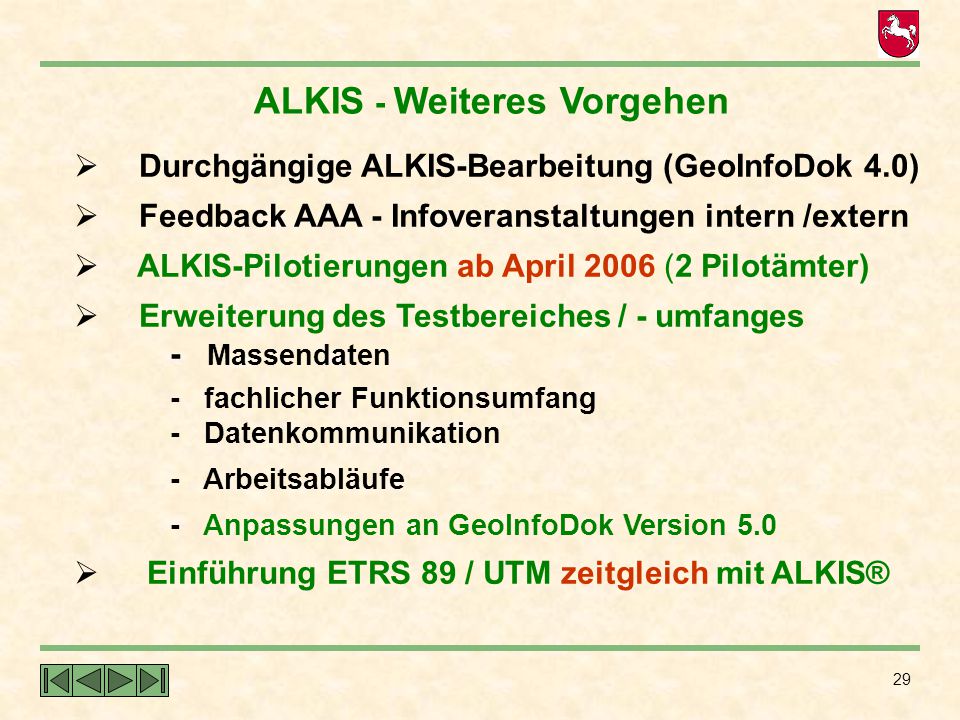

29 ALKIS - Weiteres Vorgehen
Durchgängige ALKIS-Bearbeitung (GeoInfoDok 4.0) Feedback AAA - Infoveranstaltungen intern /extern ALKIS-Pilotierungen ab April 2006 (2 Pilotämter) Erweiterung des Testbereiches / - umfanges Massendaten - fachlicher Funktionsumfang Datenkommunikation - Arbeitsabläufe - Anpassungen an GeoInfoDok Version 5.0 Einführung ETRS 89 / UTM zeitgleich mit ALKIS®

30 AFIS-Komponenten Niedersachsen
Analyse der Altdaten AFIS- Bestandsdaten AFIS- Ausgaben Bestandsdaten- sätze Präsentations- ausgaben Migration + Erfassung Filter- definition EQK DHK Bereitstellung

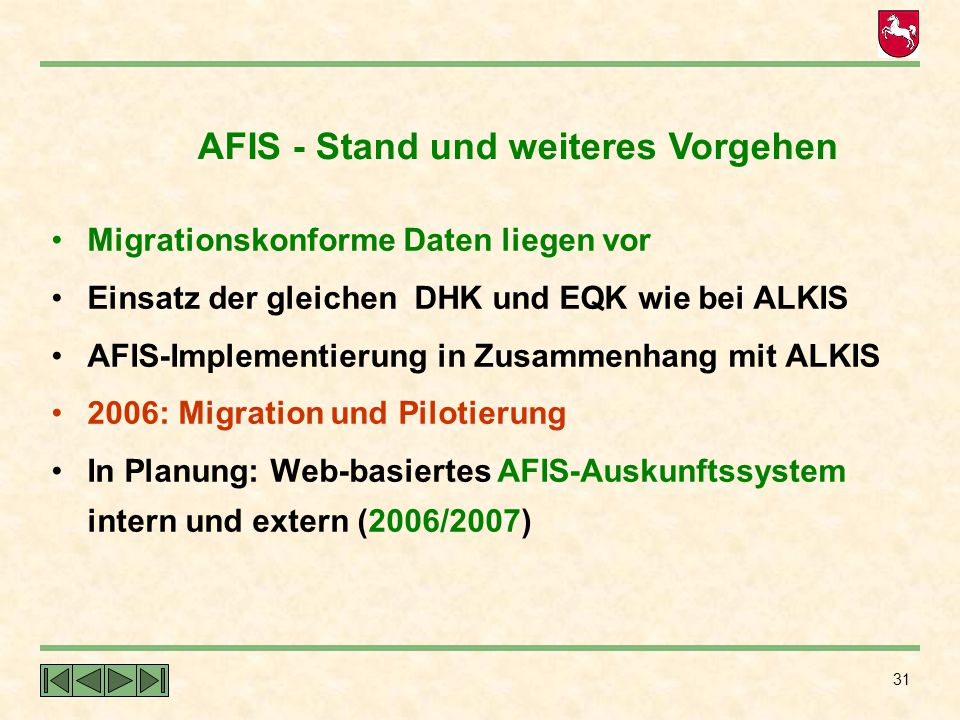

31 AFIS - Stand und weiteres Vorgehen
Migrationskonforme Daten liegen vor Einsatz der gleichen DHK und EQK wie bei ALKIS AFIS-Implementierung in Zusammenhang mit ALKIS 2006: Migration und Pilotierung In Planung: Web-basiertes AFIS-Auskunftssystem intern und extern (2006/2007)

32 TK 25 DSK 10 DTK Basis- DLM DOP ATKIS-Produkte TK 50 DTK 100 DLM TÜK
Kernaufgabe der Landesvermessung TK 25 DSK 10 DTK Basis- DLM DOP ATKIS-Produkte Migration TK 50 DTK 100 DLM TÜK 250 DTK 500 ÜK DLM 1000 IWK ALKIS (Geb)

33 Integrierte Bearbeitung von Basis-DLM und DSK10 / DTK25
AFIS-Objekte Basis-DLM-Objekte Präsentations- u. Kartengeometrieobj. DSK10 / DTK10 Präsentations- u. Kartengeometrieobj. DTK25 DLM50-Objekte Präsentationsobj. DTK50 Präsentations- u. Kartengeometrieobj. DTK100 AAA - DHK ATKIS-Informationsystem ALKIS-Objekte NAS  AAA-EQK  Basis-DLM-Objekte Fortführung Basis-DLM (Struktur)  Basis-DLM-OJ + DTK25-OJ Basis-DLM + DTK10-OJ Übernahme NAS-Daten Fortführung DSK10/DTK10 Fortführung DTK25 Rahmen- und Titelbearbeitung Abgabe NAS- Daten Abgabe andere Vektor- schnitt- stellen Ausgabe Raster- daten Druck Ausgabe Raster- daten RDA andere Vektor- und Raster- daten Gebäudeobjekte (Generalisierung) Blattecken u. -namen ISBN u.a.

34 AAA-EQK und ATKIS-Informationssystem
3A Editor (Projektverwaltung) ATKIS-Informationssystem Generierung von Projekten .pdf .jpg .tiff Bearbeitungs-stände Übersichten ATKIS Informations- system (DB) Metadaten .....

35 ATKIS - Weiteres Vorgehen
Fertigstellung von: Migrationsregeln Basis-DLM, DSK10, DTK25,DLM50/DTK50 DHK, (EQK für ATKIS) Anfang 2006 und Migrationstool Basis-DLM/3 Ende 2006 DLM50/DTK Migration und Umstellung auf ETRS89/UTM / 2008 Keine Rückmigration

36 Agenda 1 Geobasisdaten in der GDI 2 AFIS-ALKIS-ATKIS der AdV-Standard
Anforderungen, Positionierung 2 AFIS-ALKIS-ATKIS der AdV-Standard Modellierung AAA-Anwendungsschema Dokumentation GeoInfoDok AAA-Realisierung und -Einführung in Niedersachsen ALKIS, AFIS und ATKIS Einführung von ETRS89/UTM 4 Ausblick

37 Weiteres Vorgehen AAA-Bereitstellung
Erarbeitung eines nutzerorientierten Bepreisungsmodells für Geobasisdaten im Kontext GDI-NI unter AAA (Datenzugriff über Webdienste (WMS, WFS, …), Datenabgabe über NAS, Pauschalregelungen für Nutzungsentgelte) Weiterentwicklung Geobasisdatenportal AFIS- und ALKIS-Auskunftssysteme AAA-konforme Bereitstellung ab 2007 Vollständige NAS-Testdaten sobald AAA-Anwendung stabil und Massendaten performant verfügbar ab Anfang 2006

38 Zeitplan Niedersachsen
Abschluss der AAA-Software-Realisierungsarbeiten Migrationstests, Funktionstests Konzept u. Entscheidung über IuK-Infrastruktur AAA AAA-Informationsveranstaltungen ALKIS: Migration, Pilotverfahren, Rückmigration AFIS: Migration, Pilotverfahren ATKIS: Tests, Fertigstellung Basis-DLM/3 u. DLM50 Realisierung Iuk-Infrastruktur AAA 2006/ AFIS- und ALKIS- Einführung ETRS89/UTM-Einführung für AFIS und ALKIS 2007/ ATKIS: Migration und Umstellung auf ETRS89/UTM 2008

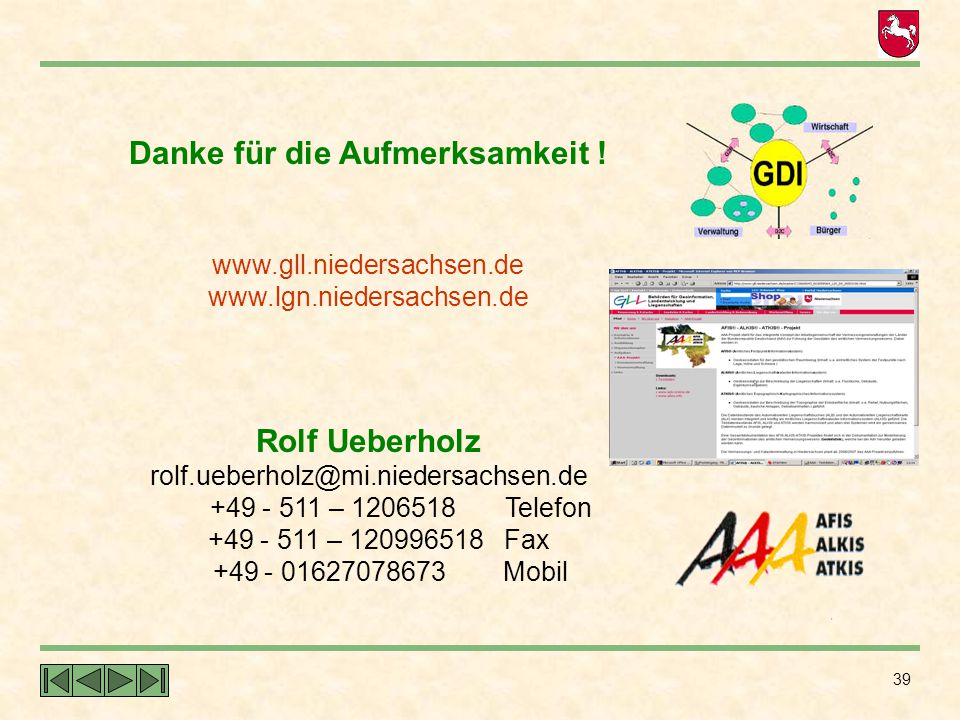

39 Danke für die Aufmerksamkeit !
