1 Torsten Kastendiek LEITERN & TRITTE

2 DGUV Information Leiteretikett Die DGUV Information Handlungsanleitung für den Umgang mit Leitern und Tritten (ehemals BGI 694, bzw. BGV D36) schreibt u.a. vor, dass verwendete Leitern und Tritte jährlich geprüft werden müssen. Inhalt In der DGUV Information geht es um Leiterbauarten und deren Zubehör. Auch werden Fragen über die Benutzung und Prüfung von Leitern und Tritten beantwortet. Grundlage der „Handlungsanleitung für den Umgang mit Leitern und Tritten“ sind die Regelungen der ArbSchG (Arbeitsschutzgesetz), BetrSichV (Betriebssicherheitsverordnung) und der Jährliche Prüfung von Leiter und Tritte

3 Leiterunfälle Der Umgang mit Leitern erscheint einfach. Dennoch gibt es viele Leiterunfälle. -Jährlich ca Leiterunfälle bei den gewerblichen Berufsgenossenschaften. -Rund dieser Unfälle führen zu einer Rente. -Etwa 50 dieser Unfälle verlaufen tödlich. Leiterunfälle haben im Vergleich zu anderen Unfällen viermal schwerere Folgen.

4 Hauptgefahr: Absturz Kennen Sie Gefahren beim Umgang mit Leitern? Absturzgefahr Holzsplitter, Quetschungen, von umfallender Leiter getroffen werden etc. Kennen Sie Ursachen für Stürze von Leitern? Auswahl des falschen Leitertyps Ab- oder Wegrutschen der Leiter Um- oder Wegkippen der Leiter Verlust des Gleichgewichts Abrutschen von Sprossen

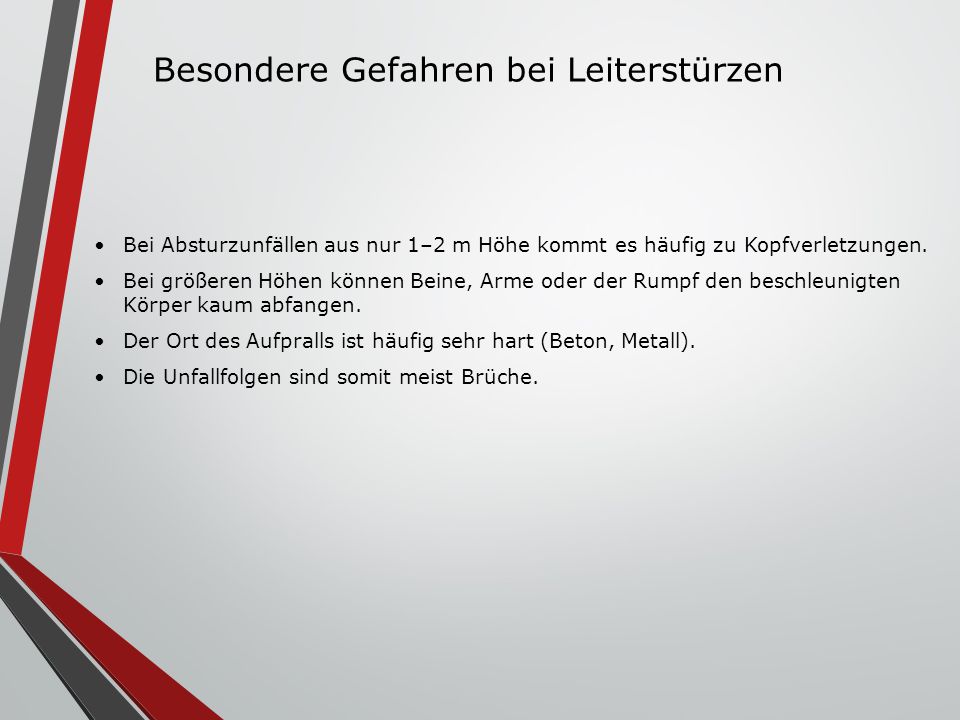

5 Besondere Gefahren bei Leiterstürzen Bei Absturzunfällen aus nur 1–2 m Höhe kommt es häufig zu Kopfverletzungen. Bei größeren Höhen können Beine, Arme oder der Rumpf den beschleunigten Körper kaum abfangen. Der Ort des Aufpralls ist häufig sehr hart (Beton, Metall). Die Unfallfolgen sind somit meist Brüche.

6 Anlegeleitern Gefahren Falscher Anstellwinkel fehlende Prüfung der Standsicherheit sich durch Arbeiten von der Wand wegdrücken beim Besteigen verursacht der Körperschwerpunkt ein Wegkippen der Leiter Richtiger Aufstellwinkel

7 Anlegeleitern Richtiger Aufstellwinkel Schutzmaßnahmen Der richtige Aufstellwinkel beträgt: -65 bis 75 bei Sprossenanlegeleitern, -60 bis 70 bei Stufenanlegeleitern. Wie kann man ohne Winkelmesser schnell den korrekten Winkel ermitteln? Lösung: Den eigenen Körper als Messgerät verwenden (siehe Abbildung).

8 Gefahren Kippen durch falsche Nutzung Aktionsradius zu groß verlagerter Körperschwerpunkt zu große Windangriffsfläche mitgeführter Gegenstände Falsches Verhalten Anlegeleitern

9 Schutzmaßnahmen Körperschwerpunkt innerhalb der Leiterholme Von frei stehenden Anlegeleitern aus Arbeiten nur unter folgenden Bedingungen durchführen: -Standplatz auf Leiter < 7 m über Aufstellfläche -Werkzeug + Material < 10 kg -Benutzung von Stoffen und Geräten mit zusätzlicher Gefahr verboten -Kippen der Leiter darf nicht durch Kraft- aufwand bei der Arbeit ausgelöst werden -beide Beine müssen auf einer Sprosse stehen -Windangriffsfläche von Gegenständen < 1 m² Richtiges Verhalten Anlegeleitern

10 Gefahren bei hoher Belastung kann sich die Anlegeleiter durchbiegen. Die Unfallgefahr steigt bei zu hoher Belastung drastisch an. Schutzmaßnahmen Beschränken der Belastung von Sprossen auf 150 kg. Lasten möglichst durch zweite Person anreichen lassen oder mittels Seil hochziehen. Durchbiegen vermeiden Anlegeleitern

11 Gefahren Anlegeleitern, die an unsicheren Punkten angelegt werden, bieten keinen sicheren Stand. Beim Anlegen an nur einen Punkt ist ein Unfall nahezu vorprogrammiert. Anlegeleitern sind nicht für jeden Ort geeignet. Unsichere Anlegepunkte Anlegeleitern

12 Schutzmaßnahmen Anlegeleitern so aufstellen, dass beide Holme einen Auflagepunkt haben. Aber auch dann gilt: Wenn möglich, den Leiterkopf durch Anbinden sichern und die Leiterfüße feststellen oder durch eine zweite Person sichern. Leitern, die im Verkehrsbereich aufgestellt sind, zusätzlich sichern (z. B. Warnposten, Abschranken oder Absperren des Arbeitsbereiches). Anlegepunkte sichern Anlegeleitern

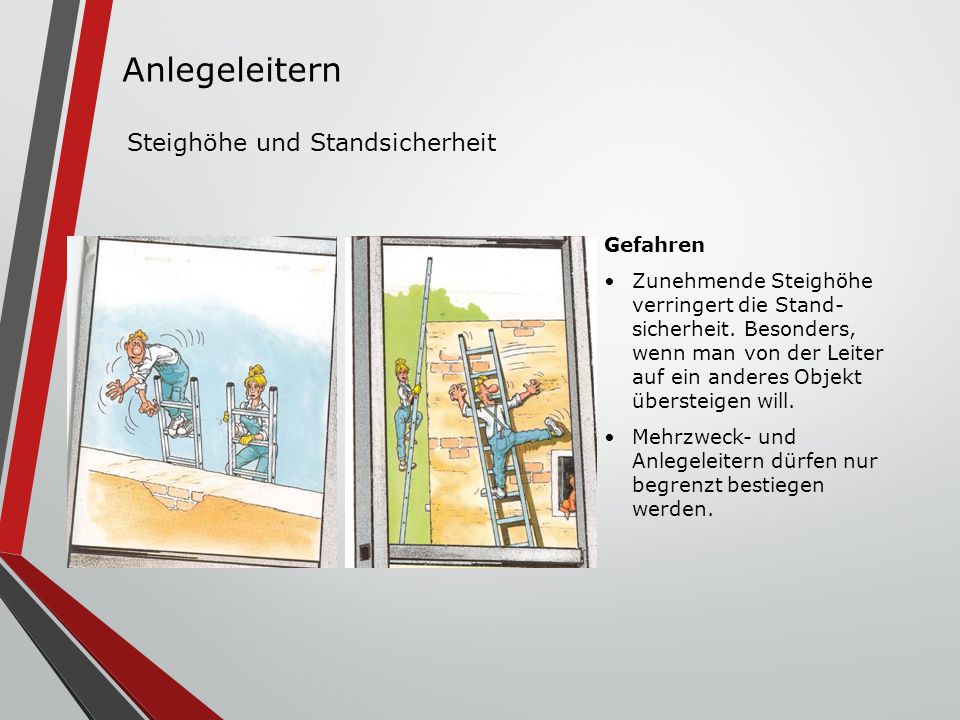

13 Gefahren Zunehmende Steighöhe verringert die Stand- sicherheit. Besonders, wenn man von der Leiter auf ein anderes Objekt übersteigen will. Mehrzweck- und Anlegeleitern dürfen nur begrenzt bestiegen werden. Steighöhe und Standsicherheit Anlegeleitern

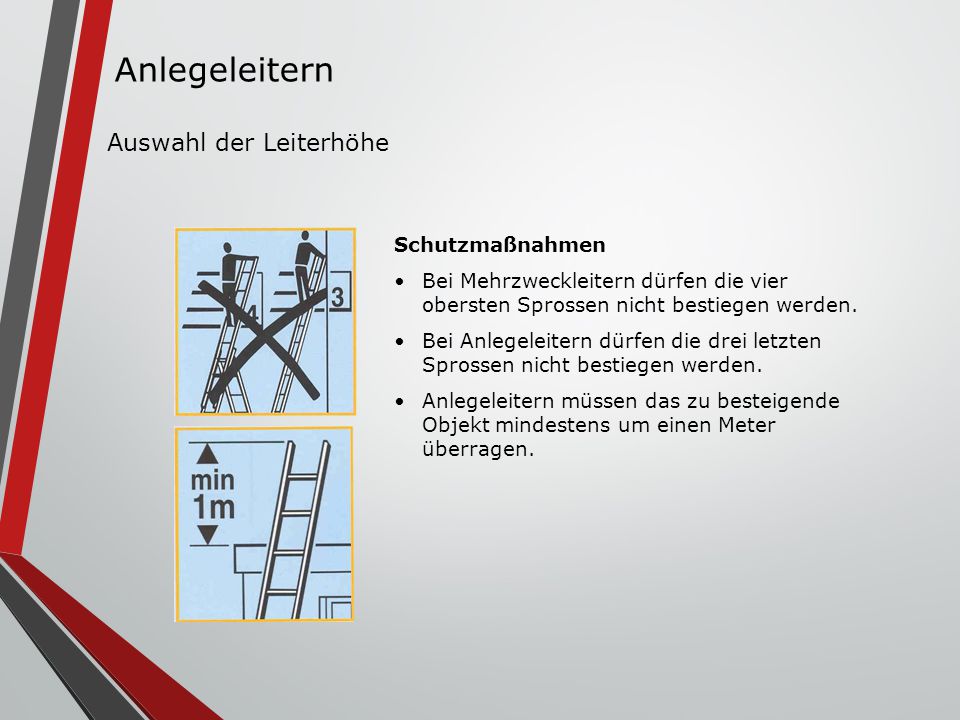

14 Schutzmaßnahmen Bei Mehrzweckleitern dürfen die vier obersten Sprossen nicht bestiegen werden. Bei Anlegeleitern dürfen die drei letzten Sprossen nicht bestiegen werden. Anlegeleitern müssen das zu besteigende Objekt mindestens um einen Meter überragen. Auswahl der Leiterhöhe Anlegeleitern

15 Anlegeleitern nur für kurzzeitige Arbeiten geringen Umfangs verwenden. Beispiele Anstricharbeiten und Reinigen von Dachrinnen und -abläufen Auswechseln von Platten in Verkleidungen Dübel- oder Bolzensetzen, z. B. für Gerüstverankerungen, Montagestützen Mess-, Richt- und Lotarbeiten Montage- und Instandhaltungsarbeiten an Lüftungs-, Klima- und Heizungs- und Sanitäranlagen Verschrauben von einzelnen Montageteilen Wartungs- und Inspektionsarbeiten Arbeiten mit Anlegeleitern

16 Gefahren Die Standfläche der obersten Sprosse ist zu klein, um ein ausreichendes Gleichgewichtsgefühl bei der Arbeit zu gewährleisten. Das Festhalten an Rohrleitungen oder ähnlichen Gegenständen erhöht die Standsicherheit nicht. Die oberste Sprosse ist tabu Stehleitern

17 Schutzmaßnahmen Auf keinen Fall mit beiden Beinen zugleich auf der obersten Sprosse stehen. Unbedingt eine Leiter ausreichender Länge verwenden. Ausschließlich Leitern mit Spreizsicherung benutzen. Stehleitern Die oberste Sprosse ist tabu

18 Gefahren Die Standsicherheit einer Stehleiter ist nicht mehr gegeben, wenn sie als Aufstiegs- oder Übersteighilfe missbraucht wird. Übersteigen Stehleitern

19 Schutzmaßnahmen Stehleitern nicht zum Übersteigen auf andere Objekte benutzen – weder seitlich noch nach oben oder unten. Übersteigen Stehleitern

20 Gefahren Eine Stehleiter steht nur dann sicher, wenn die Schenkel weit auseinander stehen. Eine fehlende Spreizsicherung kann dazu führen, dass die Leiter auseinander klappt. Sicheres Aufstellen Stehleitern

21 Gefahren Nicht befestigter Untergrund, rutschiger Boden, ungleiche Boden- verhältnisse, Unebenheiten etc. führen leicht zum seitlichen Kippen oder Wegrutschen der Leiter. Unsichere Standflächen

22 Schutzmaßnahmen Bei lockerem Boden Erdspieße benutzen. Wenn möglich Untergrund so ebnen, dass die Sprossen waagerecht sind. Leiter nicht auf instabile Unterlagen stellen. Bei geneigten Flächen oder auf Treppen gegebenenfalls Leiterzubehör verwenden. Sicherung von Standflächen

23 Gefahren Stehleitern oder Anlegeleitern werden schnell instabil. Dies ist bei Höhen von mehreren Metern der Fall. Leitern, die im Verkehrsbereich aufgestellt werden (z. B. Leitern hinter Türen), können ungesichert leicht zum Unfall führen. Sicherung von Leitern Schutzmaßnahmen Anlegeleitern nach Möglichkeit einhaken. Stabilisierung durch zweite Person: -Breitbeinig stehende Leiterfüße gegen Verrutschen abstützen. -Leiterholme mit beiden Händen anfassen. -Sicherungsstelle nicht verlassen. Leitern in Verkehrsbereichen durch Absperrungen sichern, in Türbereichen gegebenenfalls Sicherungsposten einsetzen.

24 Schutzmaßnahmen Sicherheit durch Abstand: 0,5 1,5 2,0 3,0 4,0 bis1 über 1bis 30 über 30bis110 über110bis220 über220bis380 Schutzabstand (Abstand in Luft von ungeschützten, unter Spannung stehenden Teilen) [m] Netz-Nennspannung U N (Effektivwert) [kV] Durchströmung verhindern

25 Ab einer Greifhöhe von 1,80 m müssen Aufstiege (Leitern, Tritthocker) zur Verfügung stehen – besonders wichtig für Büroarbeitsplätze. Arbeiten auf Leitern sollten nur von körperlich geeigneten Personen durchgeführt werden. Bei ungünstigen Witterungsverhältnissen sind Leiterarbeiten in Außenbereichen möglichst zu vermeiden. In Deutschland dürfen Jugendliche mit Arbeiten, die mit Unfallgefahren verbunden sind, prinzipiell nur im Rahmen ihres Ausbildungszieles unter Aufsicht eines Fachkundigen beschäftigt werden. Stehleitern dürfen nicht als Anlegeleitern verwendet werden, dabei wird das Leitergelenk zu stark belastet. Ausnahmen gelten nur für Stehleitern, die dafür ausdrücklich zugelassen sind. Regeln zur sicheren Nutzung

26 Ansprechpartner für Fragen und Anregungen ist: Herr Torsten Kastendiek Telefon: Mobil: Sicherheitspass der TÜV NORD Akademie Pass-Nr. SP Homepage: ; Vielen Dank für Ihre Aufmerksamkeit!
