1 Fernsteuerungstechnik Dominik Gächter 10. November 2014

2 Inhalt / Ziel Telemetrie S-BUS Einstellungsmöglichkeiten

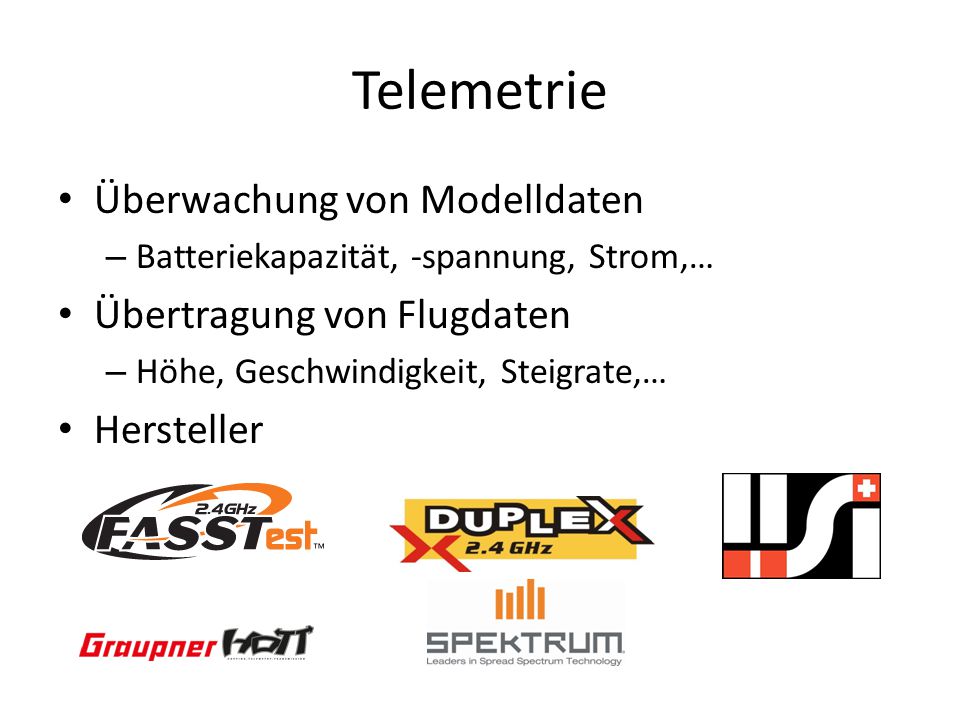

3 Telemetrie Überwachung von Modelldaten – Batteriekapazität, -spannung, Strom,… Übertragung von Flugdaten – Höhe, Geschwindigkeit, Steigrate,… Hersteller

4 Telemetrie In Fernsteuerung integriertAls Zusatzgerät

5 Telemetrie Was wird benötigt: Steuerung mit Empfänger Sensoren – Spannung, Strom – Drehzahl – Temperatur – Geschwindigkeit – Höhenmesser – GPS

6 Telemetrie Weitere Möglichkeiten Aufzeichnen von Daten

7 S-BUS Ohne S-BUS Mit S-BUS

8 S-BUS Programmierung der S-BUS Servos

9 S-BUS Wann macht S-BUS Sinn: Modelle mit vielen Servos weit weg vom Empfänger Beispiel: Grossegler, Scale-Modelle

10 S-BUS Mischlösungen VStabi Akkuweichen

11 Programmierung

12 Programmierung – Fail Safe Not-Modus bei Verbindungsabbruch Fail-Safe-Modi Hold F/S (Fail-Safe) B F/S (Battery-Fail-Safe)

13 Programmierung – Fail Safe Empfehlung für Fail-Safe (gem. Futaba) Motormodell: Motor aus, Kurvenflug Segler: Wölbklappen ausfahren, Kurvenflug Heli: Hold-Mode

14 Programmierung – Dual Rate Verhalten eines Servos bei einer Bewegung am Knüppel in unterschiedlichen Flugzuständen – Einstellung von Expo – Servowege einstellen – Mittelpunkte verschieben

15 Programmierung – Dual Rate Expo, wenn Steuerung giftig oder schwammig

16 Programmierung – Dual Rate Servoausschläge für Flugzustände anpassen (Normalflug, 3D)

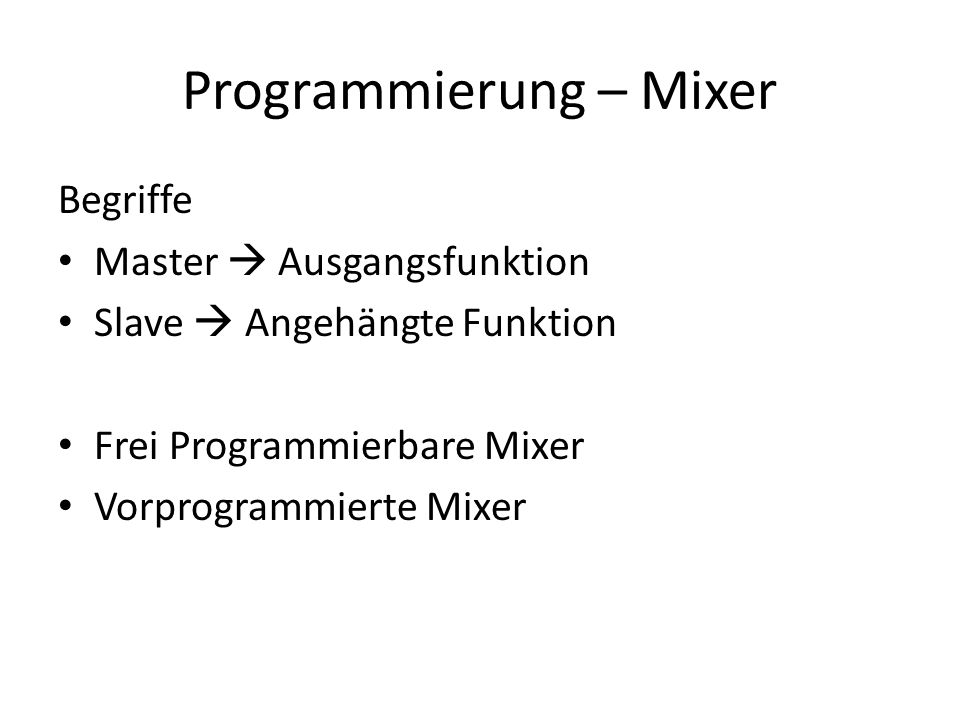

17 Programmierung – Mixer Begriffe Master  Ausgangsfunktion Slave  Angehängte Funktion Frei Programmierbare Mixer Vorprogrammierte Mixer

18 Programmierung – Prog. Mixer

19 Programmierung – Vorprog. Mixer Querruder  Wölbklappen Querruder  Bremsklappen Querruder  Seitenruder Höhenruder  Spoiler Wölbklappen  Höhenruder Seitenruder  Querruder
