Abdichtung Fenstereinbau

Präsentation zum Thema: "Abdichtung Fenstereinbau"—  Präsentation transkript:

1 Abdichtung Fenstereinbau
– warum und welche Lösungen bietet Isocell

2 Warum Fenster dicht einbauen Vorschriften / Bauphysik Möglichkeiten
Agenda Warum Fenster dicht einbauen Vorschriften / Bauphysik Möglichkeiten Liquid Kompriband Einputzleiste Klebeband Isowindow Fensterbänder Luftdichtheitsmessung Diskussion Dauer ca. 40 Minuten Das sind die vier wichtigsten Möglichkeiten -PE-Rundschnur und Dichtmasse … Fenstereinbau

3 Warum Fenster abdichten
Wohnkomfort Schutz der Konstruktion Rechtliche Anforderung Fenstereinbau

4 Bauphysik Schutz vor Witterung Schutz vor Kondensat Lärmschutz Zugluft
Konvektion Diffusion Lärmschutz Zugluft Heizwärme Schutz vor Witterung von außen …Regen darf nicht eindrigen –sonst Bauschaden Wind führt zu Zugluft Undichtheiten allgemein führen zu Heizwärmeverlust Fenstereinbau

5 8 Vorschriften Normen (ÖN5320 / DIN4108) / RAL Luftdicht
Schlagregendicht Innen dichter als außen Umlaufend Dauerhaft außen innen RAL- Richtlinien für den Fenstereinbau ÖNORM B 5320 / Bauanschlußfuge für Fenster, Fenstertüren und Türen in Außenbauteilen In der ON sind außerdem gefordert: Hohlraum muss gedämmt werden Fuge minimal 10mm Oberfläche Fensteranschlussbereich …muss glatt u. Staubfrei sein, gegebenenfalls ist ein Glattstrich anzubringen. 8 Fenstereinbau

6 Möglichkeiten Klebebänder Einputzleiste Kompriband
PE Rundschnur mit Dichtmasse OMEGA Liquid Aufgrund verschiedener Einbausituationen und Verarbeitervorlieben gibt es viele verschiedene Möglichkeiten Fenstereinbau

7 Rundschnur in Fuge pressen
PE Rundschnur Rundschnur in Fuge pressen 25 % koprimiert Füllen mit UNI Klebedichtstoff Dreiflankenhaftung durch PE vermieden Achtung: Dichtmassenfuge ist immer Wartungsfuge. Empfehlung uni klebedichtstoff Bei der Einbringung der Profile in die Fugenausbildung muss darauf geachtet werden, dass die PERundschnur um ca. 25 % komprimiert ist, und dass das Produkt nicht mit einem scharfen Gegenstand in die Fuge eingedrückt wird, da sonst die Außenhaut auf der Oberfläche verletzt wird. Einmal in die Fuge eingebracht bildet die PE Rundschnur eine Hohlform, so dass die entsprechende Versiegelung leicht angebracht werden kann. PE-Rundschnur ist ein Polethylen-Schaumstoff mit zuverlässig geschlossener Zellstruktur, der als Rundschnur expandiert wird. Durch die guten Eigenschaften des expandierten Polyethylens wie hohe Elastizität und Anpassungsfähigkeit und leichte Verarbeitbarkeit in Verbindung mit der Formgebung und der Außenhaut ist die PE-Rundschnur das ideale Vorfüllmaterial bei der Bauwerksabdichtung gleicher oder unterschiedlicher Materialien. PE Rundschnur ist ein geschlossenzelliges Fugenhinterfüllmaterial und bei sachgerechter Verarbeitung nicht wassersaugend. PE-Rundschnur entspricht damit den technischen Anforderungen für Vorfüllmaterialien zur Fugenversiegelung nach Punkt 2 und 3 der DIN sowie den Anforderungen der RAL Gütegemeinschaft und der ÖNORM B 5320 an Fugenhinterfüllmaterialien bei der Abdichtung von Anschlussfugen an Fenster und Außentüren mit Fugendichtstoffen. Fenstereinbau

8 OMEGA Liquid Fenstereinbau
Zuerst PE Rundschnur kurz erwähnen … nicht empfehlen da Dichtmassenfuge immer Wartungsfuge ist! OMEGA Liquid erwähnen …aber sagen nur wenn man die Fensterbank sowieso machen wollte …pastöse Masse die man mit Pinsel streicht BG1 ..Schlagregendicht auf 600 Pa B1 BG2 …Schlagregendicht auf 300 Pa B2 …verdeckte Anwendung …muss nicht UV Beständig sein Isowindow Fugenschaumband … 600 Pa, Wasser und Schlagregdndicht …entspricht Beanspruchungsgruppe BG1 ..PU Weichschaum Fenstereinbau

9 Diffusionsoffene Dichtmasse
OMEGA Liquid Diffusionsoffene Dichtmasse Luftdichter Anschluss Zweite Wasserführende Ebene Zuerst PE Rundschnur kurz erwähnen … nicht empfehlen da Dichtmassenfuge immer Wartungsfuge ist! OMEGA Liquid erwähnen …aber sagen nur wenn man die Fensterbank sowieso machen wollte …pastöse Masse die man mit Pinsel streicht BG1 ..Schlagregendicht auf 600 Pa B1 BG2 …Schlagregendicht auf 300 Pa B2 …verdeckte Anwendung …muss nicht UV Beständig sein Isowindow Fugenschaumband … 600 Pa, Wasser und Schlagregdndicht …entspricht Beanspruchungsgruppe BG1 ..PU Weichschaum Fenstereinbau

10 Forschungsprojekt HFA
OMEGA Liquid Fensterbank Problem – Anschlüsse Fensterbank dicht? Forschungsprojekt HFA Siehe Richtlinie für den Einbau von Fensterbänken bei WDVS und Putzfassaden …von Österreichischer Arbeitsgemeinschaft Fensterbank… -bei Fensterbänken die nicht Schlagergendicht sind (nur verschweißt oder vorgefertigte Fensterbänke sind in sich dicht, und dann müssen die Anschlüsse noch perfekt dicht ausgeführt werden was oft schwierig ist...) –ist zweite Dichtebene erforderlich. Fenstereinbau

11 Luft und Schlagregendichtheit durch Liquid
OMEGA Liquid Luft und Schlagregendichtheit durch Liquid Neigung min. 5° Wasser muss frei abfließen können Siehe Richtlinie für den Einbau von Fensterbänken bei WDVS und Putzfassaden …von Österreichischer Arbeitsgrmeinschaft Fensterbänder… -bei Fensterbänken die nicht Schlagergendicht sind (verschweißt oder vorgefertigt..) –ist zweite Dichtebene erforderlich. Liquid hat auch den Schlagregendichtheitstest bestanden. Richtlinie für den Einbau von Fensterbänken bei WDVS und Putzfassaden …von Österreichischer Arbeitsgemeinschaft Fensterbank Fenstereinbau

12 OMEGA Liquid Verarbeitung
Fenstereinbau

13 Komprimiertes Fugenband
Zuerst PE Rundschnur kurz erwähnen … nicht empfehlen da Dichtmassenfuge immer Wartungsfuge ist! OMEGA Liquid erwähnen …aber sagen nur wenn man die Fensterbank sowieso machen wollte …pastöse Masse die man mit Pinsel streicht BG1 ..Schlagregendicht auf 600 Pa B1 BG2 …Schlagregendicht auf 300 Pa B2 …verdeckte Anwendung …muss nicht UV Beständig sein Isowindow Fugenschaumband … 600 Pa, Wasser und Schlagregdndicht …entspricht Beanspruchungsgruppe BG1 ..PU Weichschaum Fenstereinbau

14 Komprimiertes Fugenband
Gleichmäßige Fuge Gerade Oberfläche Montage VOR dem Fenstereinbau BG1 Zuerst PE Rundschnur kurz erwähnen … nicht empfehlen da Dichtmassenfuge immer Wartungsfuge ist! OMEGA Liquid erwähnen …aber sagen nur wenn man die Fensterbank sowieso machen wollte …pastöse Masse die man mit Pinsel streicht BG1 ..Schlagregendicht auf 600 Pa B1 BG2 …Schlagregendicht auf 300 Pa B2 …verdeckte Anwendung …muss nicht UV Beständig sein Isowindow Fugenschaumband … 600 Pa, Wasser und Schlagregdndicht …entspricht Beanspruchungsgruppe BG1 ..PU Weichschaum Fugenschamband Fenstereinbau

15 Komprimiertes Fugenband
BG 1 Außen Innen Klebeband außen innen BG1 Zuerst PE Rundschnur kurz erwähnen … nicht empfehlen da Dichtmassenfuge immer Wartungsfuge ist! OMEGA Liquid erwähnen …aber sagen nur wenn man die Fensterbank sowieso machen wollte …pastöse Masse die man mit Pinsel streicht BG1 ..Schlagregendicht auf 600 Pa B1 BG2 …Schlagregendicht auf 300 Pa B2 …verdeckte Anwendung …muss nicht UV Beständig sein Isowindow Fugenschaumband … 600 Pa, Wasser und Schlagregdndicht …entspricht Beanspruchungsgruppe BG1 ..PU Weichschaum Fenstereinbau

16 Komprimiertes Fugenband
BG 1 600 Pascal Schlagregendicht UV beständig Brandverhalten B1 Fugenkreuz Schlagregendicht bis + 80 °C verträglich BG 2 300 Pascal Schlagregendicht nicht UV beständig Brandverhalten B2 Fugenkreuz nicht geprüft bis + 60 °C verträglich außen innen Zuerst PE Rundschnur kurz erwähnen … nicht empfehlen da Dichtmassenfuge immer Wartungsfuge ist! OMEGA Liquid erwähnen …aber sagen nur wenn man die Fensterbank sowieso machen wollte …pastöse Masse die man mit Pinsel streicht BG1 ..Schlagregendicht auf 600 Pa B1 BG2 …Schlagregendicht auf 300 Pa B2 …verdeckte Anwendung …muss nicht UV Beständig sein Isowindow Fugenschaumband … 600 Pa, Wasser und Schlagregdndicht …entspricht Beanspruchungsgruppe BG1 ..PU Weichschaum Fenstereinbau

17 Komprimiertes Fugenband
Verarbeitung Band auf Fensterrahmen kleben An den Ecken stumpf stoßen + Dichtmasse Fenster in die Laibung heben und fixieren außen innen Zuerst PE Rundschnur kurz erwähnen … nicht empfehlen da Dichtmassenfuge immer Wartungsfuge ist! OMEGA Liquid erwähnen …aber sagen nur wenn man die Fensterbank sowieso machen wollte …pastöse Masse die man mit Pinsel streicht BG1 ..Schlagregendicht auf 600 Pa B1 BG2 …Schlagregendicht auf 300 Pa B2 …verdeckte Anwendung …muss nicht UV Beständig sein Isowindow Fugenschaumband … 600 Pa, Wasser und Schlagregdndicht …entspricht Beanspruchungsgruppe BG1 ..PU Weichschaum Fenstereinbau

18 Komprimiertes Fugenband
Zuerst PE Rundschnur kurz erwähnen … nicht empfehlen da Dichtmassenfuge immer Wartungsfuge ist! OMEGA Liquid erwähnen …aber sagen nur wenn man die Fensterbank sowieso machen wollte …pastöse Masse die man mit Pinsel streicht BG1 ..Schlagregendicht auf 600 Pa B1 BG2 …Schlagregendicht auf 300 Pa B2 …verdeckte Anwendung …muss nicht UV Beständig sein Isowindow Fugenschaumband … 600 Pa, Wasser und Schlagregdndicht …entspricht Beanspruchungsgruppe BG1 ..PU Weichschaum Fenstereinbau

19 Komprimiertes Fugenband

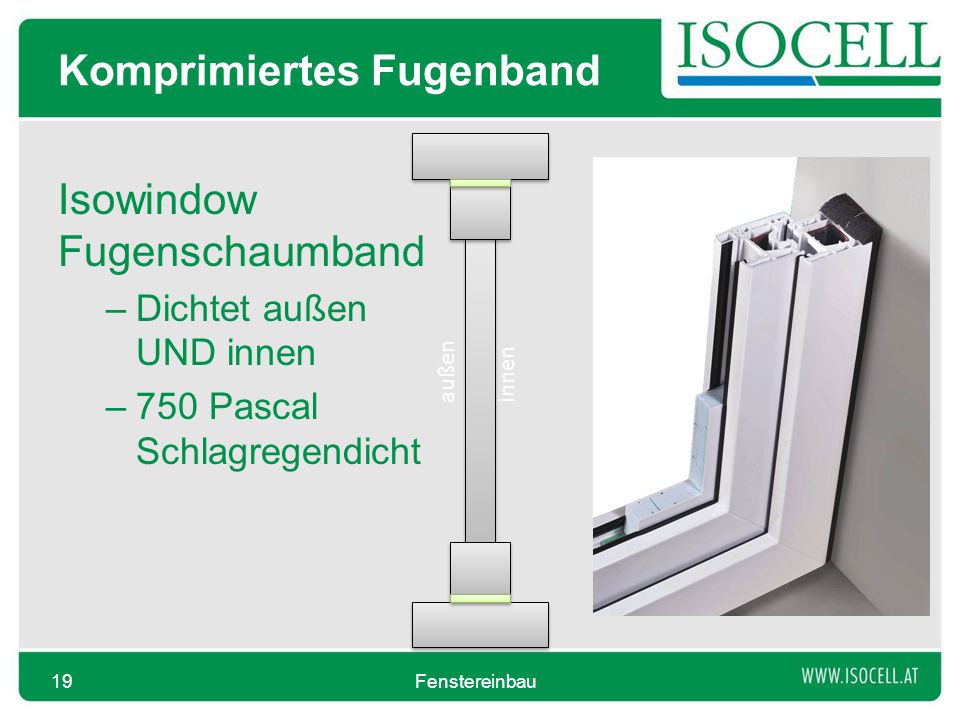

Isowindow Fugenschaumband Dichtet außen UND innen 750 Pascal Schlagregendicht außen innen Zuerst PE Rundschnur kurz erwähnen … nicht empfehlen da Dichtmassenfuge immer Wartungsfuge ist! OMEGA Liquid erwähnen …aber sagen nur wenn man die Fensterbank sowieso machen wollte …pastöse Masse die man mit Pinsel streicht BG1 ..Schlagregendicht auf 600 Pa B1 BG2 …Schlagregendicht auf 300 Pa B2 …verdeckte Anwendung …muss nicht UV Beständig sein Isowindow Fugenschaumband … 600 Pa, Wasser und Schlagregdndicht …entspricht Beanspruchungsgruppe BG1 ..PU Weichschaum Fenstereinbau

20 Komprimiertes Fugenband
Isowindow Fugenschaumband Zuerst PE Rundschnur kurz erwähnen … nicht empfehlen da Dichtmassenfuge immer Wartungsfuge ist! OMEGA Liquid erwähnen …aber sagen nur wenn man die Fensterbank sowieso machen wollte …pastöse Masse die man mit Pinsel streicht BG1 ..Schlagregendicht auf 600 Pa B1 BG2 …Schlagregendicht auf 300 Pa B2 …verdeckte Anwendung …muss nicht UV Beständig sein Isowindow Fugenschaumband … 600 Pa, Wasser und Schlagregdndicht …entspricht Beanspruchungsgruppe BG1 ..PU Weichschaum Fenstereinbau

21 Einputzleiste T-FAL Fenstereinbau Stichwort Umlaufend nicht vergessen
Wenn ich sowieso verputzen muss –bietet sich diese Lösng an. Problem –Verputzer ist meist anere Firma als Fensterbauer Und Bauphase –Fuge ist nicht geschützt Fenstereinbau

22 Profiltyp je nach Bauteilbewegung
Einputzleiste T-FAL In Putz eingebettet Innen ROT / Außen GRÜN Profiltyp je nach Bauteilbewegung Stichwort Umlaufend nicht vergessen Wenn ich sowieso verputzen muss –bietet sich diese Lösng an. Problem –Verputzer ist meist anere Firma als Fensterbauer Und Bauphase –Fuge ist nicht geschützt Fenstereinbau

23 Einputzleiste T-FAL Typen Standardprofil breit Sanierungsprofil schmal
WDVS Profil mit breitem Gewebestreifen Stichwort Umlaufend nicht vergessen Wenn ich sowieso verputzen muss –bietet sich diese Lösng an. Problem –Verputzer ist meist anere Firma als Fensterbauer Und Bauphase –Fuge ist nicht geschützt Fenstereinbau

24 Einputzleiste T-FAL Verarbeitung Reinigen Aufkleben Ecken Abdichten
Fensterband unter Fensterbank Fenster abkleben Verputzen Schutzleiste abreißen Stichwort Umlaufend nicht vergessen Wenn ich sowieso verputzen muss –bietet sich diese Lösng an. Problem –Verputzer ist meist anere Firma als Fensterbauer Und Bauphase –Fuge ist nicht geschützt Fenstereinbau

25 Innen FLEX, Außen Airstop KB

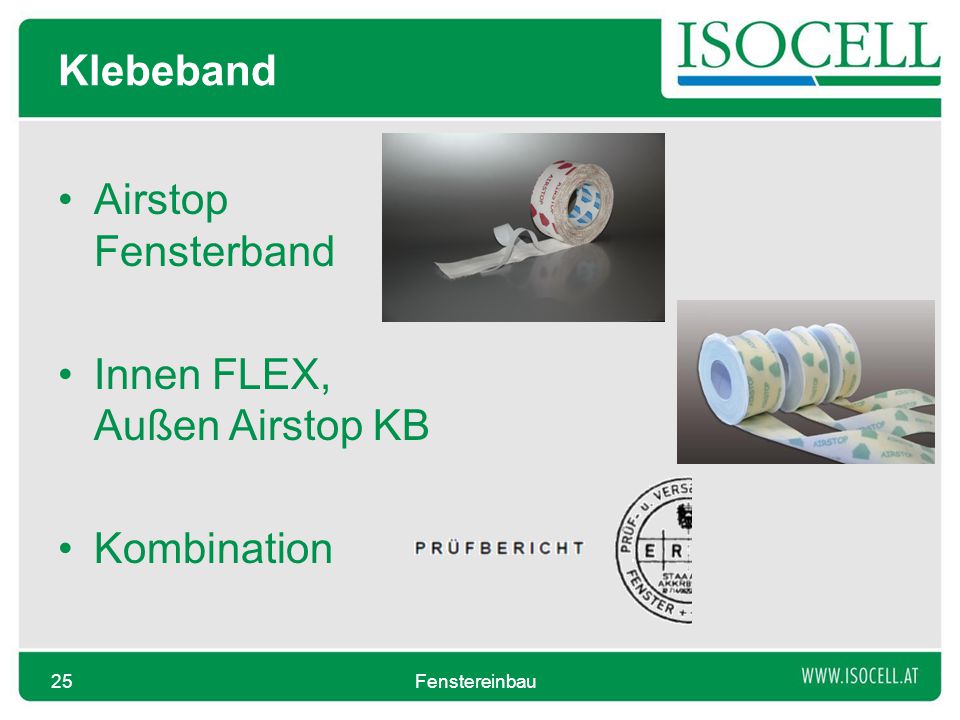

Klebeband Airstop Fensterband Innen FLEX, Außen Airstop KB Kombination Wir haben Schlagregendichtheit und Luftdichtheit auf jeden Fall für Airstop Fensterband, Flex und normales Airstop KB geprüft! Airstop Fensterband hat geteilten Liner! IM Holzrahmenbau …glatte Oberflächen SD-Werte: Flex…5m Airstop KB und Airstop Fensterband….0,5m Fenstereinbau

26 Klebeband Flex innen Airstop KB außen außen innen Fenstereinbau
Zuerst PE Rundschnur kurz erwähnen … nicht empfehlen da Dichtmassenfuge immer Wartungsfuge ist! OMEGA Liquid erwähnen …aber sagen nur wenn man die Fensterbank sowieso machen wollte …pastöse Masse die man mit Pinsel streicht BG1 ..Schlagregendicht auf 600 Pa B1 BG2 …Schlagregendicht auf 300 Pa B2 …verdeckte Anwendung …muss nicht UV Beständig sein Isowindow Fugenschaumband … 600 Pa, Wasser und Schlagregdndicht …entspricht Beanspruchungsgruppe BG1 ..PU Weichschaum Fenstereinbau

27 Gilt nur für Holzbau in diffusionsoffener Bauweise
Klebeband Airstop Fensterband außen innen Gilt nur für Holzbau in diffusionsoffener Bauweise Forschungsbericht: Holzhausbau- Architektur versus Technik Teil 2 Fensteranschluss, Endbericht HFA-Nr. : F 408/F422, Autoren: DI S. Polleres, DI K.P.Schober Siehe Seite 25: „ Die Forderung… innen dichter als außen …gilt für den Holzbau in diffusionsoffener Bauweise NICHT…“ Fenstereinbau

28 Isowindow Fensterbänder
Fenstereinbau

29 Isowindow Fensterbänder
Innen und Außen Einseitig und Wechselseitig Acryl / Butyl Klebestreifen und Dichtmasse Isowindow B2 Fenstereinbau

30 Isowindow Fensterbänder
WECHSEL SEITIG EINSEITIG Isowindow innen Isowindow außen außen innen außen innen Zuerst PE Rundschnur kurz erwähnen … nicht empfehlen da Dichtmassenfuge immer Wartungsfuge ist! OMEGA Liquid erwähnen …aber sagen nur wenn man die Fensterbank sowieso machen wollte …pastöse Masse die man mit Pinsel streicht BG1 ..Schlagregendicht auf 600 Pa B1 BG2 …Schlagregendicht auf 300 Pa B2 …verdeckte Anwendung …muss nicht UV Beständig sein Isowindow Fugenschaumband … 600 Pa, Wasser und Schlagregdndicht …entspricht Beanspruchungsgruppe BG1 ..PU Weichschaum Fenstereinbau

31 Isowindow Fensterbänder
Verklebung: Acryl Klebestreifen Für glatte Oberfläche Butyl Klebestreifen Passt sich Unebenheiten besser an Dichtmasse Dichtet auch starke bei Unebenheiten Fenstereinbau

32 Verarbeitung Einseitig
Fenstereinbau

33 Verarbeitung Wechselseitig
Fenstereinbau

34 Testen der Luftdichtheit Qualitätskontrolle
Mit einer Thermographiemessung bei Unterdruck kann man mögliche Undichtheiten feststellen. Reperaturen am fertigen Objekt sind immer schwierig –die B-Messung macht hier Sinn. Wichtig- vor der Fensterbankmontage. Fenstereinbau

35 Qualitätskontrolle Blower Door Test Thermographie Fenstereinbau
Mit einer Thermographiemessung bei Unterdruck kann man mögliche Undichtheiten feststellen. Reperaturen am fertigen Objekt sind immer schwierig –die B-Messung macht hier Sinn. Wichtig- vor der Fensterbankmontage. Fenstereinbau

36 Qualitätskontrolle Blower Door Test Thermographie Fenstereinbau
Bei einem blower Door Test wird eine Druckdifferenz zwischen außen und innen aufgebaut. An kalten Tagen kann man mit der Wärmebildkamera nach den Leckagen suchen bei denen die kalte Außenluft nach innen störmt. Temperatur-unabhängig kann man mit Rauch-Stäbchen oder Anemometern Messungen an typischen Schwachstellen durchführen. Die Fensterfuge ist auf jeden Fall eine kritische Stelle. Fenstereinbau

37 Verfahren A : Abschlussmessung (Nutzungszustand)
Qualitätskontrolle Die Norm unterscheidet 2 Verfahren: Verfahren A : Abschlussmessung (Nutzungszustand) Verfahren B : Bauphasenmessung Die Förderrichtlinien sehen Messungen nach Verfahren A vor. Der beste Messzeitpunkt ist sobald die Luftdichtheits-ebenen fertig gestellt, aber noch zugänglich sind. Somit empfehlen wir eine Messung „B“ in der Bauphase um eventuelle Verbesserungen vornehmen zu können und eine Abschlussmessung „A“ im Nutzungszustand. Mit einer Thermographiemessung bei Unterdruck kann man mögliche Undichtheiten feststellen. Reperaturen am fertigen Objekt sind immer schwierig –die B-Messung macht hier Sinn. Wichtig- vor der Fensterbankmontage. Fenstereinbau

38 Qualitätskontrolle Gebäude ohne mechanische Lüftung: n50 < 3,0 1/h*
Niedrigenergie-Gebäude mit mech. Lüftung: n50 < 1,5 1/h* Passivhaus mit mech. Lüftung: n50 < 0,6 1/h** Messung gem. DIN EN 13829 *Grenzwerte gem. DIN **Grenzwert gem. Passivhausin. * und ** bzw.. ÖNORM Mit einer Thermographiemessung bei Unterdruck kann man mögliche Undichtheiten feststellen. Reperaturen am fertigen Objekt sind immer schwierig –die B-Messung macht hier Sinn. Wichtig- vor der Fensterbankmontage. Fenstereinbau

39 Zusammenfassung Umlaufende Dichtheit innen und außen!
Klebebänder / Dichtmassen / Kompribänder / Einputzleisten Jede Lösung für jedes Anwendungsgebiet ISOCELL Fenstereinbau

40 Danke für Ihre Aufmerksamkeit
ENDE Danke für Ihre Aufmerksamkeit
