1 welcome to digital broadcasting
06/04/2017 crystal Diese Präsentation kann als Vorlage zum Erstellen eigener Präsentationen verwendet werden – oder direkt als Unterstützung im Kundengespräch. Auf den letzten drei Seiten finden sich Informationen zum z4 und zirkon und ein Vergleich der Preisregionen aller drei Produkte. Bitte löschen, falls dies nicht zur jeweiligen Präsentation passt. Inhaltsverzeichnis: Pages 1 – 10 : crystal Page 13 : z4 Page 14 : zirkon Page 15 : Preisvergleich welcome to digital broadcasting lawo ag confidential

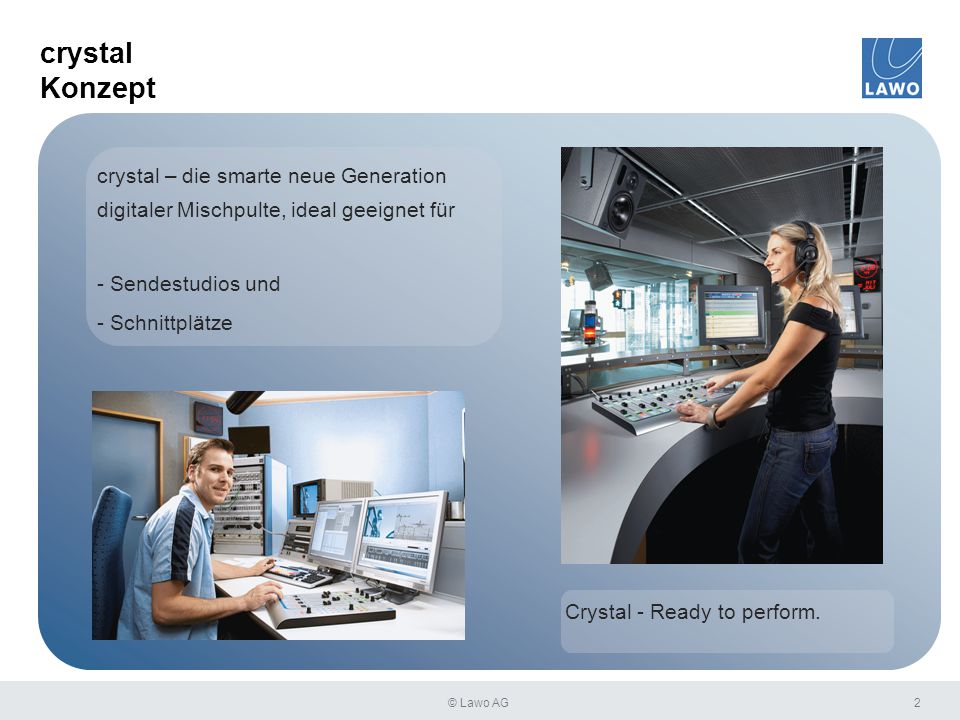

2 06/04/2017 crystal Konzept crystal – die smarte neue Generation digitaler Mischpulte, ideal geeignet für - Sendestudios und - Schnittplätze crystal – die smarte neue Generation digitaler Mischpulte, ideal geeignet für - Sendestudios und - Schnittplätze Crystal - Ready to perform. © Lawo AG lawo ag confidential

3 crystal Design / Bedienoberfläche
06/04/2017 crystal Design / Bedienoberfläche Auf-Tisch Gerät mit einem hochwertigen Chassis komplett aus Aluminium. Frisches Design, intuitiv bedienbar. Langlebige „conductive plastic“-Fader mit Staubschutz Eingebaute Pegelmesser und Korrelationsgradmesser Komplett digitale Audioverarbeitung, Bedienfeld dient als Fernbedienung Monitorsektion mit Multifunktionstasten Auf-Tisch Gerät mit einem hochwertigen Chassis komplett aus Aluminium. Frisches Design, intuitiv bedienbar. Click 1: - Langlebige „conductive plastic“-Fader mit Staubschutz - Komplett digitale Audioverarbeitung, Bedienfeld dient als Fernbedienung Click 2: - Hochauflösende OLED-Displays. - Von RGB LEDs hinterleuchtete Tasten, ermöglichen viele Farben. Click 3: - Monitorsektion mitMultifunktionstasten Click 4: - Eingebaute Pegelmesser und Korrelationsgradmesser Click 5: - Gehäusehöhe nur 3 cm Hochauflösende OLED-Displays und RGB LED-hinterleuchtete Tasten Gehäusehöhe nur 3 cm © Lawo AG lawo ag confidential

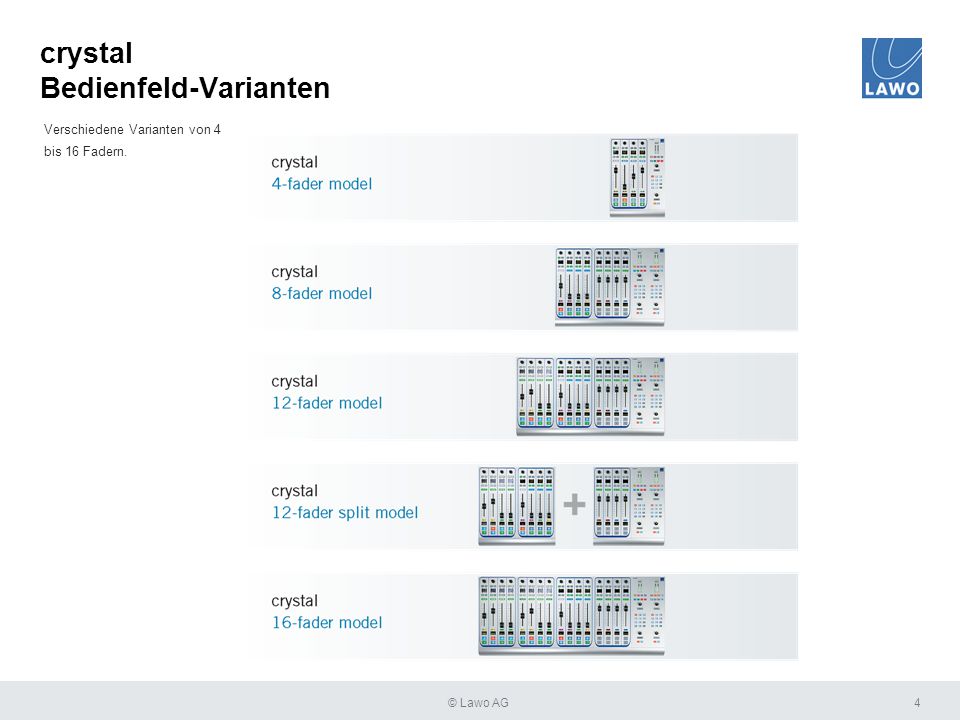

4 crystal Bedienfeld-Varianten
06/04/2017 crystal Bedienfeld-Varianten Verschiedene Varianten von 4 bis 16 Fadern. - Verschiedene Varianten von 4 bis 16 Fadern. - 12-fader Split Version bietet sich an, um mittig Skripte etc. abzulegen © Lawo AG lawo ag confidential

5 TouchScreen-SW VisTool
06/04/2017 crystal Komponenten Bedienfeld TouchScreen-SW VisTool Jedes Bedienfeld wird via CAN-Bus mit einer Base Unit verbunden. PC-freier Betrieb – „stand alone“. Die optionale Touchscreen- Software VisTool bietet zusätzliche Funktionen und Darstellungsmöglichkeiten. Die Base Unit beherbergt alle I/Os und das DSP. Optionale Panels zum Absetzen verschiedener Funktionen. -Jedes Bedienfeld wird via CAN-Bus mit einer Base Unit verbunden. - PC-freier Betrieb – „stand alone“. Dadurch erhöhte Sicherheit und schnelles Booten. - Die Base Unit beherbergt alle I/Os und das DSP. Click 1: Die optionale Touchscreen-Software VisTool bietet zusätzliche Funktionen und Darstellungsmöglichkeiten Click 2: Panels zum Absetzen verschiedenster Funktionen oder Erweiterung der Arbeitsumgebung können angeschlossen werden. Base Unit Panels © Lawo AG lawo ag confidential

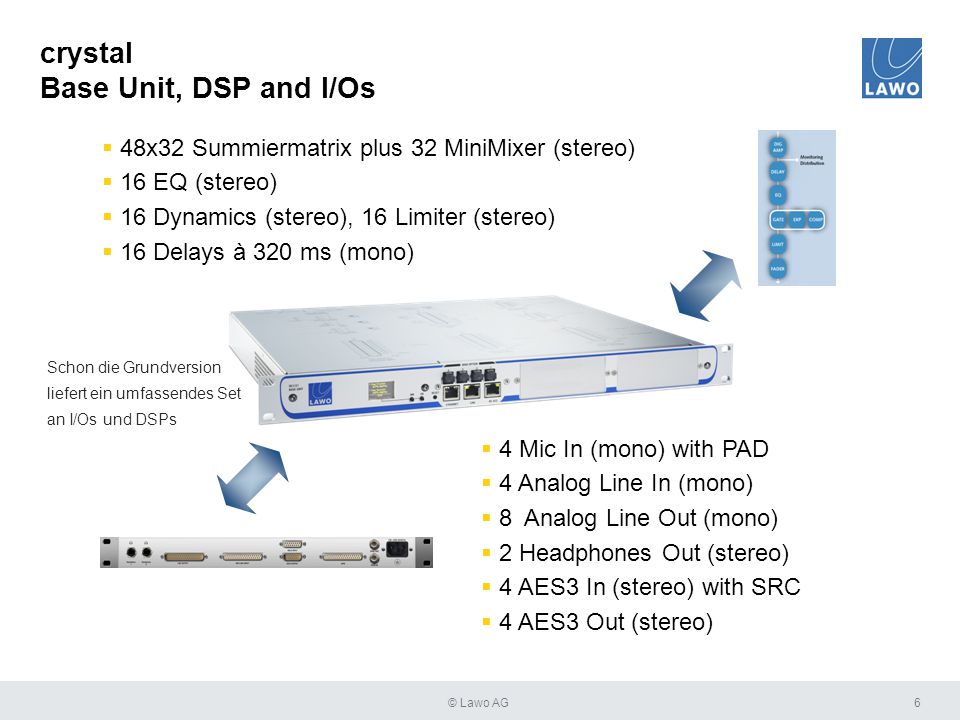

6 crystal Base Unit, DSP and I/Os
06/04/2017 crystal Base Unit, DSP and I/Os 48x32 Summiermatrix plus 32 MiniMixer (stereo) 16 EQ (stereo) 16 Dynamics (stereo), 16 Limiter (stereo) 16 Delays à 320 ms (mono) Schon die Grundversion liefert ein umfassendes Set an I/Os und DSPs 4 Mic In (mono) with PAD 4 Analog Line In (mono) 8 Analog Line Out (mono) 2 Headphones Out (stereo) 4 AES3 In (stereo) with SRC 4 AES3 Out (stereo) Click 1 & 2: Schon die Grundversion liefert ein umfassendes Set an I/Os und DSPs. © Lawo AG lawo ag confidential

7 crystal Base Unit options
06/04/2017 crystal Base Unit options Zur Vernetzung und Integration in größere Studioumgebungen: das optionale MADI Modul MADI Zwei Steckplätze ermöglichen die Erweiterung um zusätzliche I/Os incl. eines SDI Moduls zur Integration in Videoumgebungen. 256 channels in/out (mono) Line I/O AES3 I/O HD/SD SDI Click 1: Zur Vernetzung und Integration in größere Studioumgebungen: das optionale MADI Modul Click 2: - Zwei Steckplätze ermöglichen die Erweiterung um zusätzliche I/Os inclusive eines SDI Moduls zur Integration in Videoumgebungen. 8 channels in/out (mono) © Lawo AG lawo ag confidential

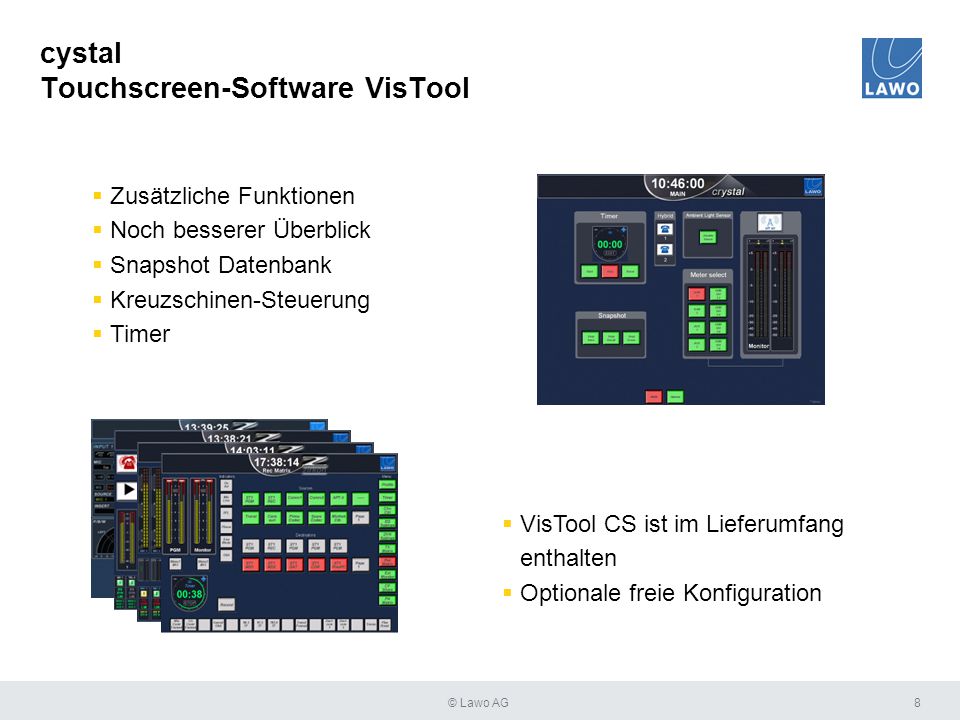

8 cystal Touchscreen-Software VisTool
06/04/2017 cystal Touchscreen-Software VisTool Zusätzliche Funktionen Noch besserer Überblick Snapshot Datenbank Kreuzschinen-Steuerung Timer Touchscreen software VisTool Zusätzliche Funktionen Noch besserer Überblick Snapshot Datenbank Kreuzschinen-Steuerung Timer Eine Basisversion ist im Lieferumfang enthalten Optionale freie Konfiguration VisTool CS ist im Lieferumfang enthalten Optionale freie Konfiguration © Lawo AG lawo ag confidential

9 crystal Modulare Panels
06/04/2017 crystal Modulare Panels Zum Anpassen des Arbeitsplatzes an Ihre Bedürfnisse: Weitere Kontrollmöglichkeiten und Taster Talkback, Rotlicht, Vorhören etc. Bis zu15 Einheiten Verbunden via CAN-bus Modulare Panels Zum Absetzen von Funktionen oder wenn weitere Tasten nötig sind. Weitere Kontrollmöglichkeiten und Taster Talkback, Rotlicht, Vorhören etc. Bis zu15 Einheiten Verbunden via CAN-bus © Lawo AG lawo ag confidential

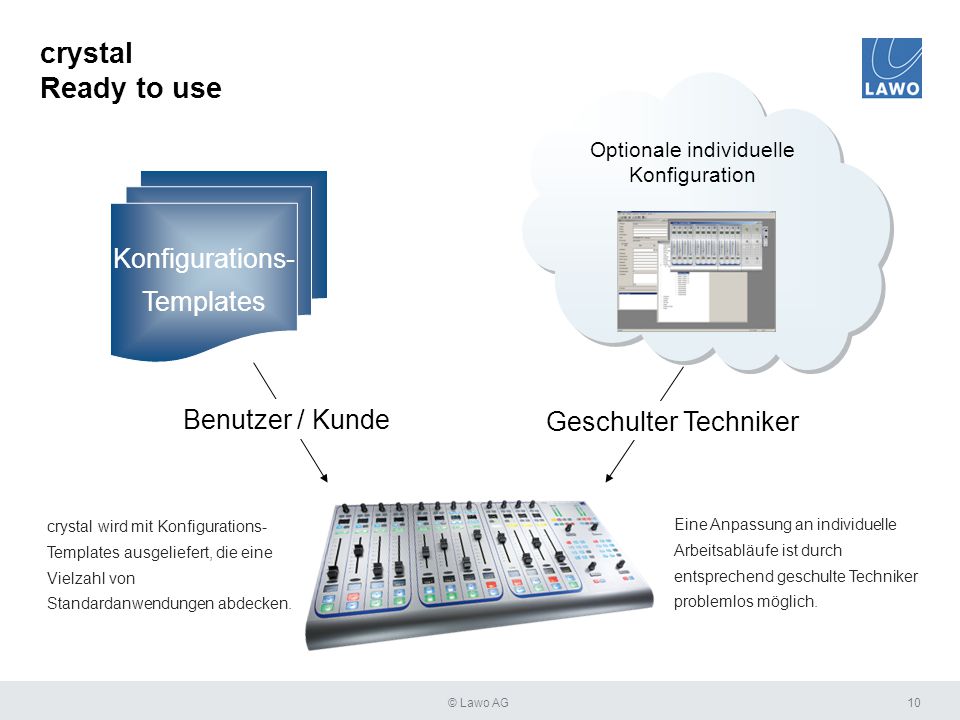

10 crystal Ready to use Konfigurations- Templates Benutzer / Kunde
06/04/2017 crystal Ready to use Optionale individuelle Konfiguration Geschulter Techniker Konfigurations- Templates Benutzer / Kunde crystal wird mit Konfigurations- Templates ausgeliefert, die eine Vielzahl von Standartanwendungen abdecken. Click: Eine Anpassung an individuelle Arbeitsabläufe ist durch entsprechend geschulte Techniker problemlos möglich. crystal wird mit Konfigurations- Templates ausgeliefert, die eine Vielzahl von Standardanwendungen abdecken. Eine Anpassung an individuelle Arbeitsabläufe ist durch entsprechend geschulte Techniker problemlos möglich. © Lawo AG lawo ag confidential

11 crystal Ergonomische Aspekte
06/04/2017 crystal Ergonomische Aspekte Ein Umgebungslicht-Sensor passt die Helligkeit der Displays und Taster an die aktuelle Beleuchtungssituation an Eine Farbcodierung der Tasten ermöglicht perfekten Überblick über Funktionen und Zustände Ergonomisch gestaltete Oberfläche. Click 1: Zwei hochauflösende OLED-Displays pro Kanal. Für eine sichere Übersicht zeigt das untere Display stets die angewählte Quelle an. Click 2: Pefekte Lesbarkeit – auch aus flachen Blickwinkeln Click 3: - Eine Farbcodierung der Tasten ermöglicht perfekten Überblick über Funktionen und Zustände - Ein Umgebungslicht-Sensor passt die Helligkeit der Displays und Taster an die aktuelle Beleuchtungssituation an Pefekte Lesbarkeit – auch aus flachen Blickwinkeln. Zwei hochauflösende OLED-Displays pro Kanal. Für eine sichere Übersicht zeigt das untere Display stets die angewählte Quelle an. © Lawo AG lawo ag confidential

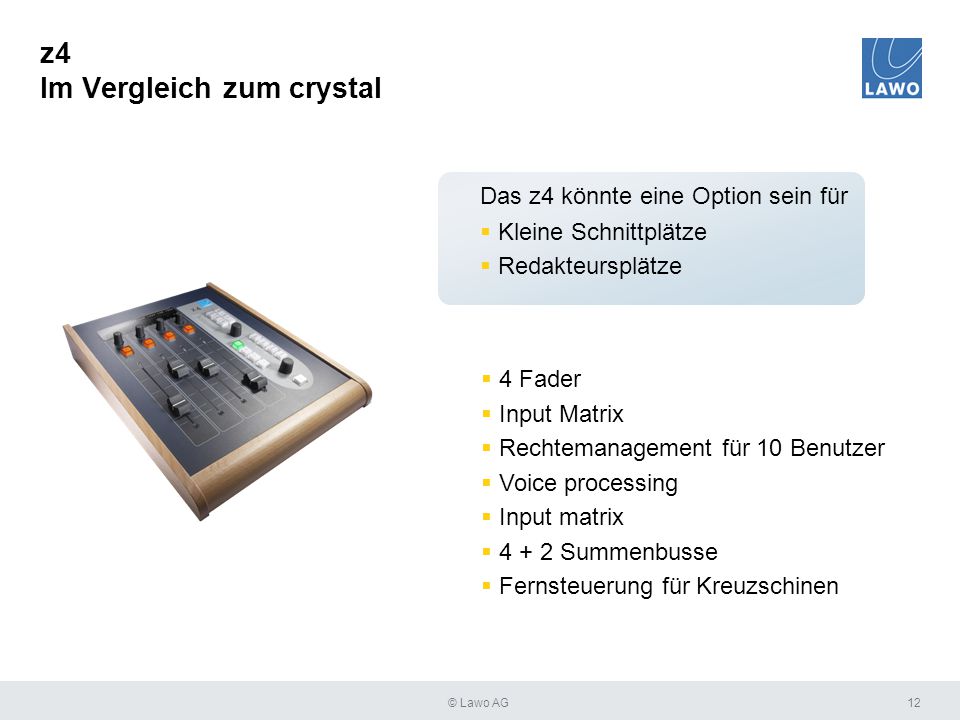

12 z4 Im Vergleich zum crystal
z4 Im Vergleich zum crystal Das z4 könnte eine Option sein für Kleine Schnittplätze Redakteursplätze 4 Fader Input Matrix Rechtemanagement für 10 Benutzer Voice processing Input matrix 4 + 2 Summenbusse Fernsteuerung für Kreuzschinen © Lawo AG lawo ag confidential Page 12

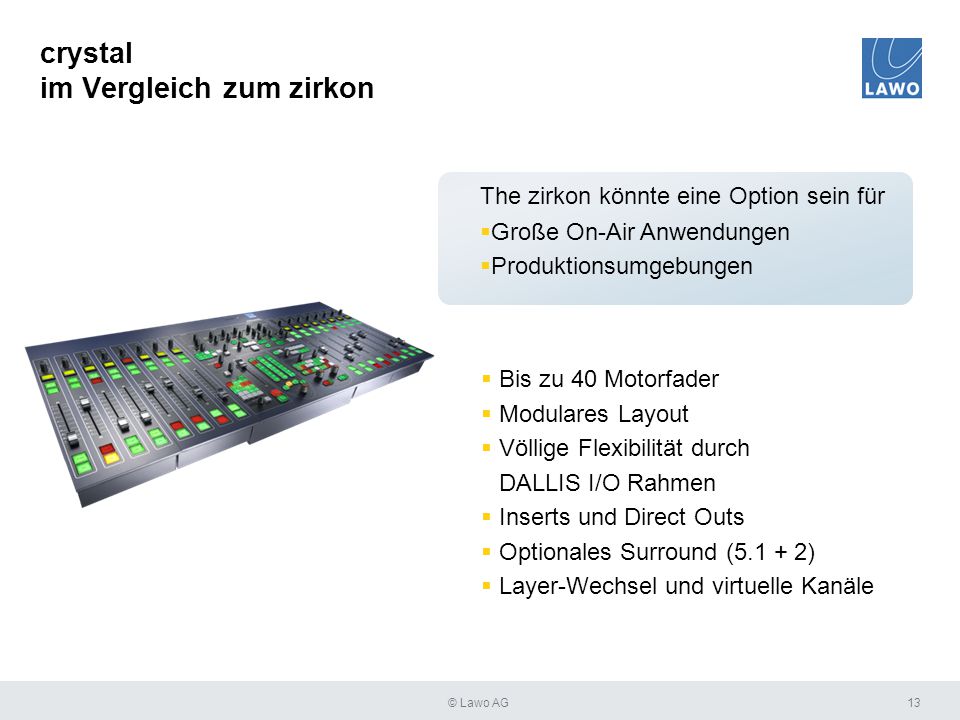

13 crystal im Vergleich zum zirkon
crystal im Vergleich zum zirkon The zirkon könnte eine Option sein für Große On-Air Anwendungen Produktionsumgebungen Bis zu 40 Motorfader Modulares Layout Völlige Flexibilität durch DALLIS I/O Rahmen Inserts und Direct Outs Optionales Surround ( ) Layer-Wechsel und virtuelle Kanäle © Lawo AG lawo ag confidential Page 13

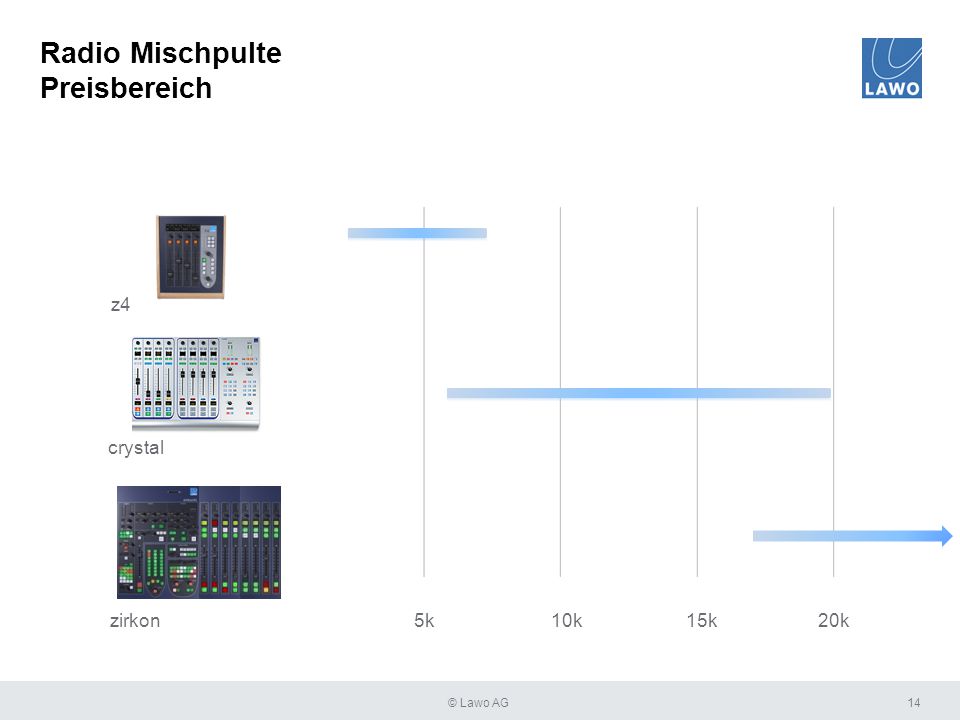

14 Radio Mischpulte Preisbereich
z4 crystal zirkon k k 15k k © Lawo AG

15 Lawo AG Am Oberwald 8 76437 Rastatt / Germany Phone Fax Web
