1 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009

2 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Installationsanweisung für einen dynamischen Lizenzserver: 1.Installieren Sie den NetView - Dongle am Parallelport Ihres Messdatenservers. 2.Installieren Sie den HL-Server, indem sie hlsw32.exe starten. 3.Installieren Sie das HL-Server-Konfigurationsprogramm, indem Sie aksmon32.exe starten. 4.Starten Sie den AKS Monitor. 5.Fügen Sie Moduladresse hinzu. 6.Nun können sich Remote - Clients am Lizenzserver anmelden. Ein MCPS Messdatenerfassungs - PC kann auch als Dynamischer Lizenz-Server fungieren. Hardlock Server Setup

3 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Lokaler Dongle Moduladresse Local IP address Hardlock AKS Monitor

4 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Button ist nur für MCPS-Clients von Bedeutung! Aktiviert die Suche über das Netzwerk nach einem NetView-Dongle. Der Hardlock-Server muss auf einem Computer installiert sein, der für das ganze Netzwerk zur Verfügung steht. Lizenzserver benötigen einen speziellen Net-View - DONGLE!! Aktiviert das MSERV Client feature. Diese Option ist für Client und Messrechner verfügbar.. Wichtig: Mindestens 1 Messrechner mit /MSERV- Option muss vorhanden sein! Nur für Demonstrationszwecke! Aktiviert die ERES-Option wenn ein Masterdongle angeschlossen ist oder eine MCPS-Demonstration vorgeführt wird. (Im Demo-Mode wird nur der TESTDRV unterstützt) Die Umgebungsvariable HLS_IPADDR optimiert die Suche via TCP/IP Protokoll. Setzen Sie HLS_IPADDR=xxx.xxx.xxx.xxx, Einstellungen am MCPS Client 1

5 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Verbinden mit: PC_S1 at IP PC_S2 at IP Beide Schreibweisen sind möglich Buffergöße für Online-Clients Er bestimmt die Anzahl von Scans die zu dem Zeitpunkt vom Server geholt werden, indem das Onlineprojekt ausgewählt wird. Einstellungen am MCPS Client 1

6 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Beispiel für einen MCPS Client DA- Server - PC_S1 fungiert als Messdaten-Server und Lizenz- Server Beispiel für einen MCPS Client DA- Server - PC_S1 fungiert als Messdaten-Server und Lizenz- Server MCPS DA-Server 1 + Lizenz-Server Optionen: /ONL X /Driver x /MSERV Lokaler Dongle + Hardlock-Server Dongle Hostname: PC_S MCPS Client 1..x Optionen: Falls notwendig: /MATH x /SCRIPT … Hostname: PC_C Netzwerk nach Netzdongle absuchen (Nur bei NetView) aktiviert? MCPS Daten. Das Speicherverzeichnis sollte für die MCPS- Clients mit Nur-Lese- Zugriff freigegeben werden.

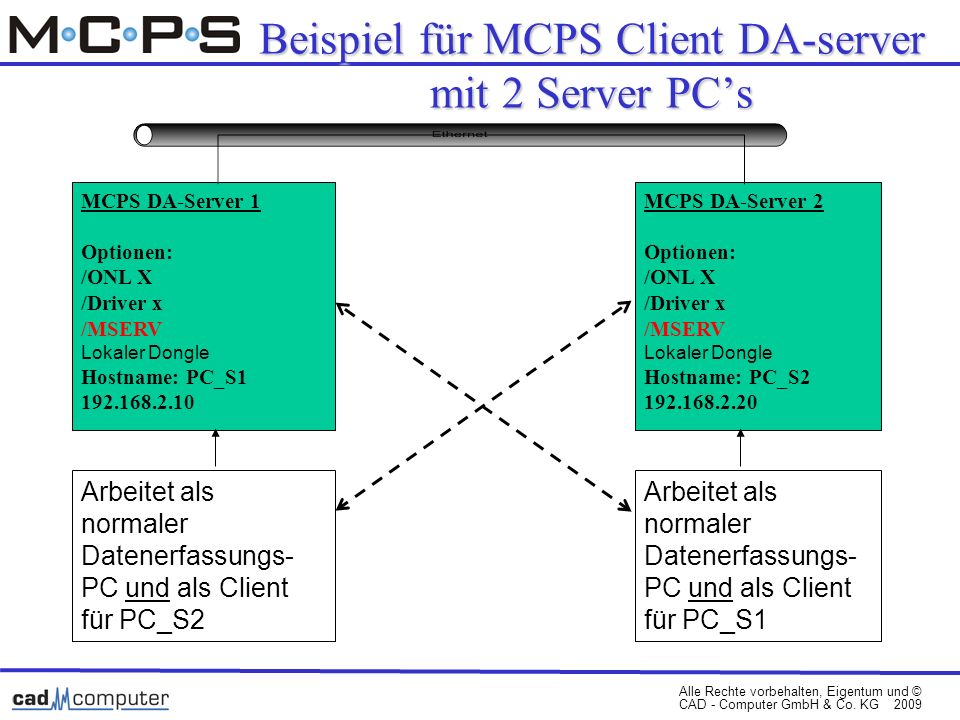

7 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Beispiel für MCPS Client DA-server mit 2 Server PCs MCPS DA-Server 1 Optionen: /ONL X /Driver x /MSERV Lokaler Dongle Hostname: PC_S MCPS DA-Server 2 Optionen: /ONL X /Driver x /MSERV Lokaler Dongle Hostname: PC_S Arbeitet als normaler Datenerfassungs- PC und als Client für PC_S2 Arbeitet als normaler Datenerfassungs- PC und als Client für PC_S1

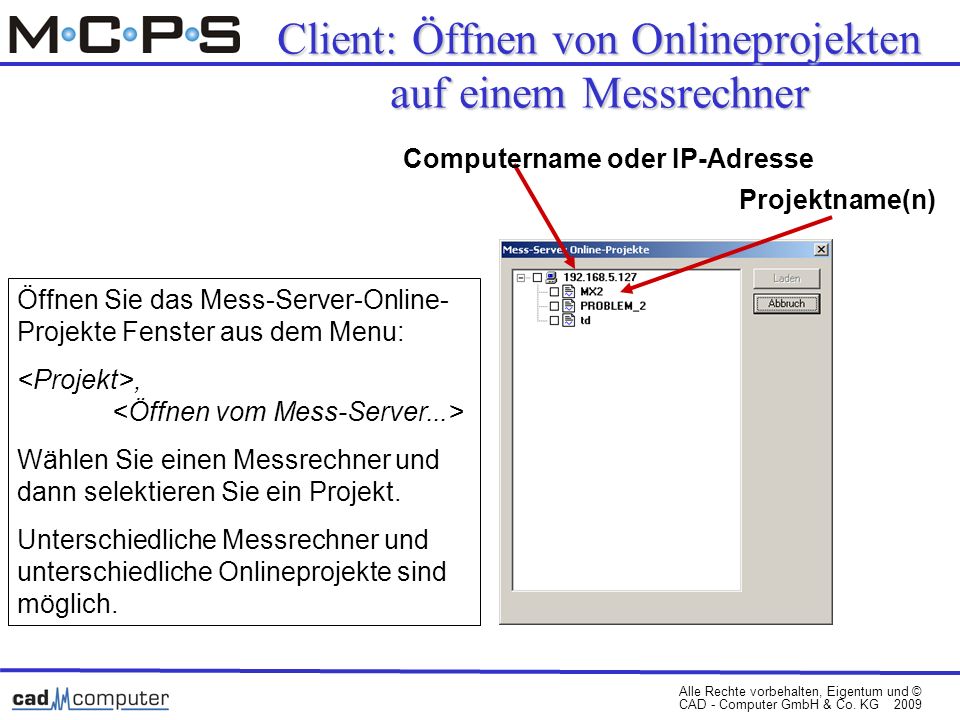

8 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Öffnen Sie das Mess-Server-Online- Projekte Fenster aus dem Menu:, Wählen Sie einen Messrechner und dann selektieren Sie ein Projekt. Unterschiedliche Messrechner und unterschiedliche Onlineprojekte sind möglich. Computername oder IP-Adresse Projektname(n) Client: Öffnen von Onlineprojekten auf einem Messrechner

9 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Ändern Sie das Defaultverzeichnis für MCPS - Projekte und MCPS - Daten um schnelleren Zugang zu erreichen. Öffnen Sie ein Offlineprojekt aus dem Menu:, heraus, Wählen Sie ein Projekt und lassen sich die Offlinedaten als numerische Werte oder als grafische Darstellung anzeigen. Client: Öffnen von Offlineprojekten
