1 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Cover page

2 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Software für Messdatenerfassung und Messdatenanalyse. Überwachung von Langzeit-Applikationen mit Abtastraten von bis zu 100 Hz. Modularer Aufbau. Flexible, optimale Anpassung an unterschiedlichste Applikationen. Unterstützung der folgenden Schnittstellen: GPIB RS232, RS422, RS485 Ethernet MODBUS OPC ASCII Allgemein

3 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Konfiguration Schnelles und einfaches Projekt-Setup durch Konfiguration in Tabellenform. Schnelle Konfiguration großer Kanalzahlen durch Blockoperationen. Keine Programmierung oder Flußdiagramme erforderlich

4 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Online Überwachung 1 1) Solofenster (Analog oder Digital)2) Numerikfenster 4 Standard Überwachungsoptionen:

5 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Online Überwachung 2 3) Trendfenster4) Bargraphfenster - Unterschiedliche Anzahl an Teilbildschirmen (Bis zu 5) -Unterschiedliche Anzahl an Y-Achsen - Gruppenmanager-Einstellbare Anzahl von Bargraphen / Zeile. - Darstellung der Bargraphen in Kanalfarbe - Darstellung von Alarmgrenzen

6 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Darstellung & Analyse von Offlinedaten Cursoroperationen Numerische Offlinedaten Graphische Offlinedaten Gruppenmanager (Auch in Onlinefenstern verfügbar)

7 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Standardfunktionen 1 Benutzerverwaltung: Rechtezuweisung zu Personen oder Gruppen. Sehr detaillierte Zuweisung von Benutzer- und Zugriffsrechten. Unterschiedliche Passworteinstellungen sind möglich.

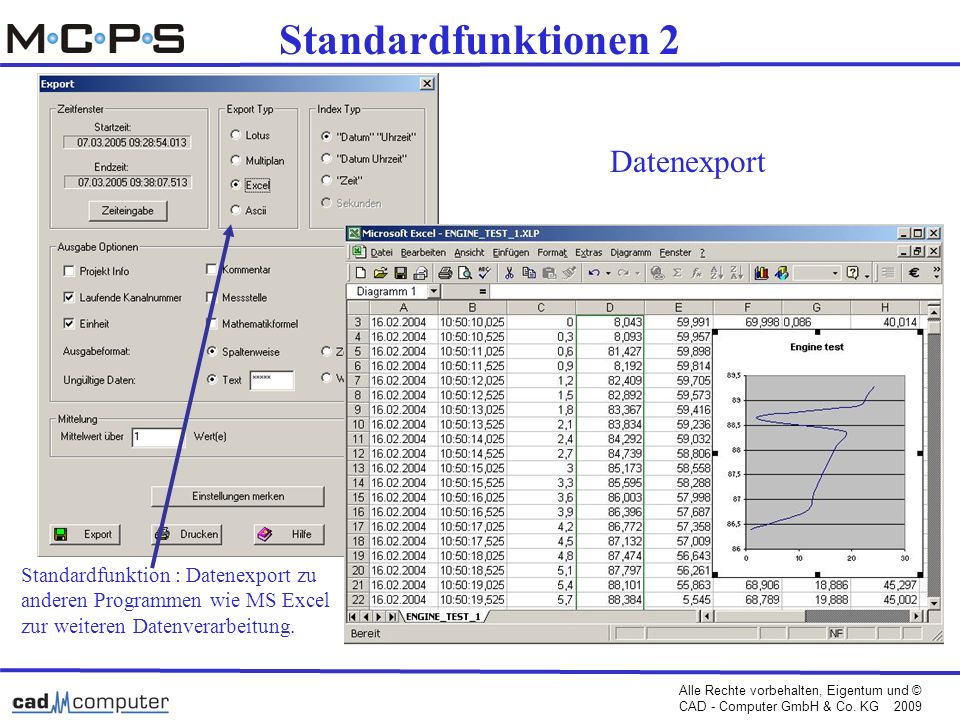

8 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Standardfunktionen 2 Standardfunktion : Datenexport zu anderen Programmen wie MS Excel zur weiteren Datenverarbeitung. Datenexport

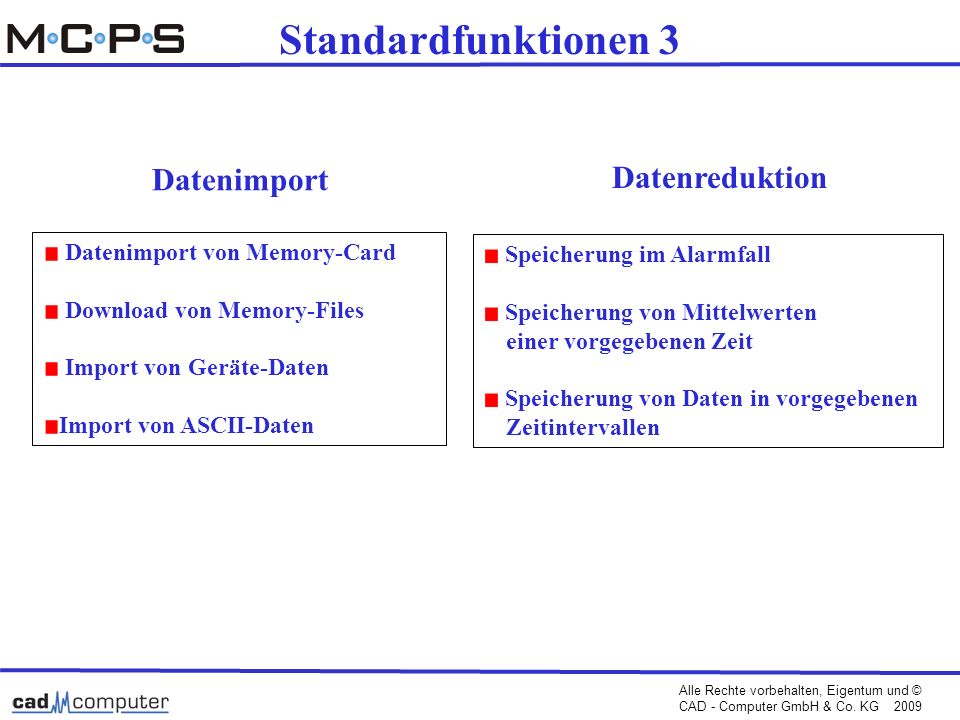

9 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Standardfunktionen 3 Datenimport Datenimport von Memory-Card Download von Memory-Files Import von Geräte-Daten Import von ASCII-Daten Datenreduktion Speicherung im Alarmfall Speicherung von Mittelwerten einer vorgegebenen Zeit Speicherung von Daten in vorgegebenen Zeitintervallen

10 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Standardfunktionen 4 Autofiles: Generierung eines neuen Autofiles zu einem fixen Zeitpunkt, z.B. Täglich. Generierung eines neuen Autofiles nach einem festen Zeitintervall, z.B. jede volle Stunde. Generierung eines neuen Autofiles im Alarmfall.

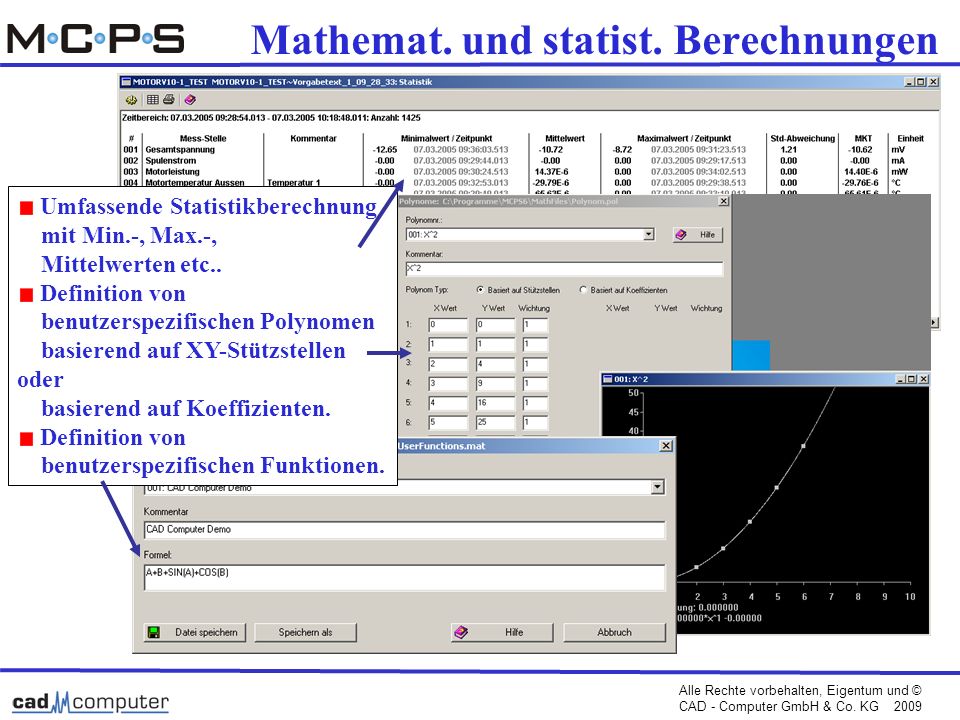

11 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Mathemat. und statist. Berechnungen Umfassende Statistikberechnung mit Min.-, Max.-, Mittelwerten etc.. Definition von benutzerspezifischen Polynomen basierend auf XY-Stützstellen oder basierend auf Koeffizienten. Definition von benutzerspezifischen Funktionen.

12 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Drucklayout-Manager Integrierter Drucklayout-Manager Eingabe über Textfenster, um letzte Informationen vor dem Druck zu erhalten, ist möglich. Automatischer Ausdruck von Zusatzinformationen wie Projektname, Datum, Zeit, Benutzer, Statistikwerten und viele mehr durch Steuercodes ist möglich. Hinzufügen von Bitmaps zur Erstellung benutzerspezifischer Drucklayouts ist möglich. Ausgaberahmen für den Ausdruck von Trendgraphen.

13 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Alarmüberwachung 4 unterschiedliche Alarmlevel, Externe Alarme und dynamische Alarmdatei. Alarmaktionen: Meldung im Meldungsfenster, SMS, , Relais Alarmverzögerung oder -Unterdrückung Alarm Log-files

14 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Online-Alarmüberwachung Online-Alarm Meldungsfenster Alarmbestätigung

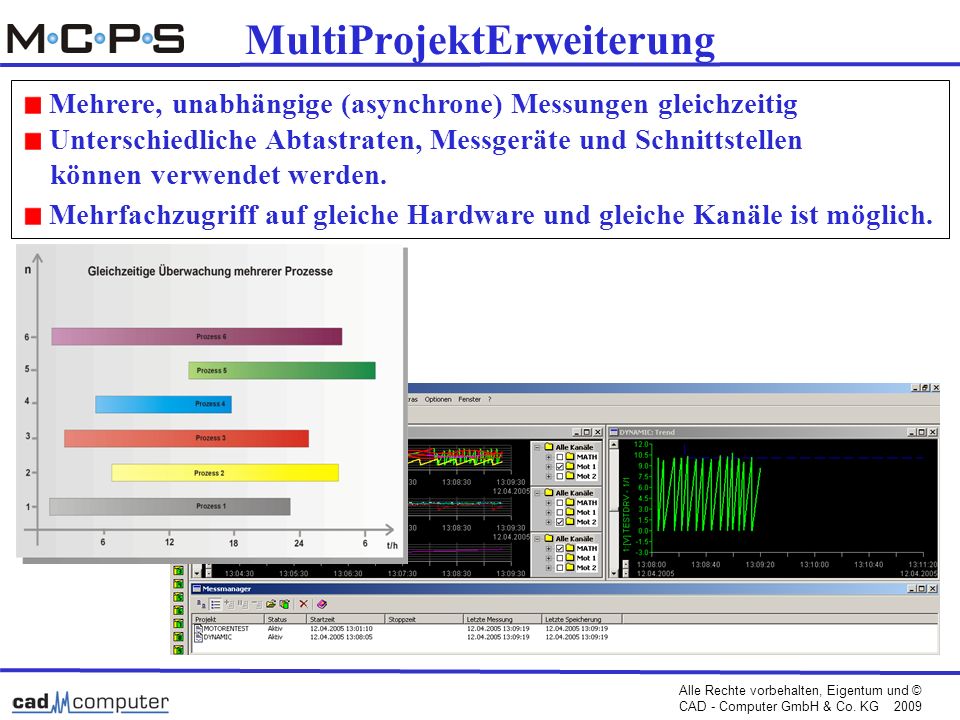

15 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 MultiProjektErweiterung Mehrere, unabhängige (asynchrone) Messungen gleichzeitig Unterschiedliche Abtastraten, Messgeräte und Schnittstellen können verwendet werden. Mehrfachzugriff auf gleiche Hardware und gleiche Kanäle ist möglich.

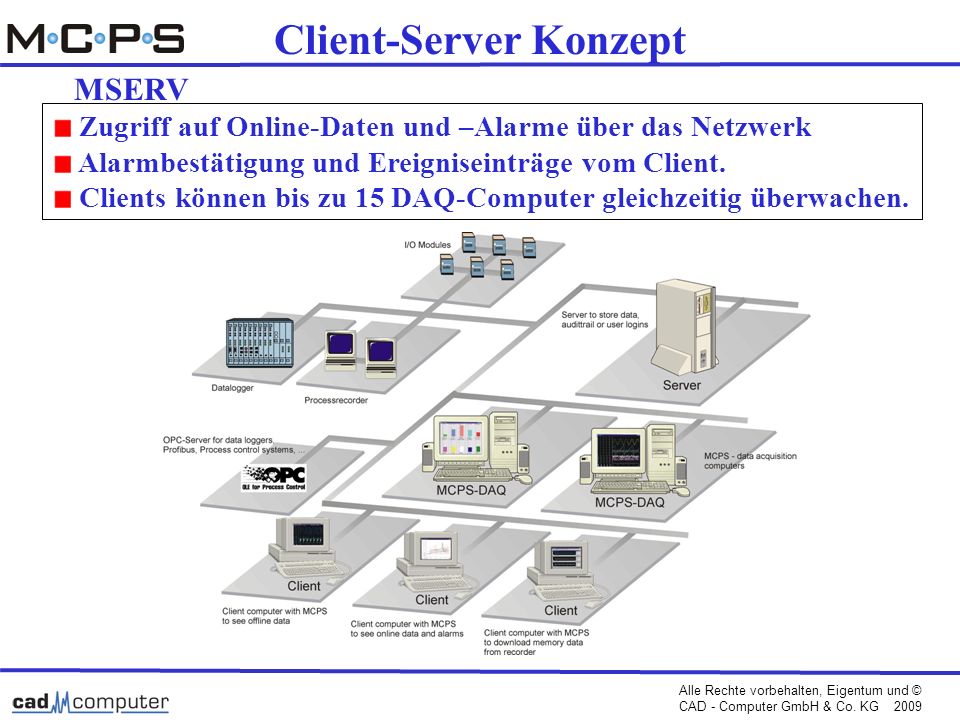

16 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Client-Server Konzept Zugriff auf Online-Daten und –Alarme über das Netzwerk Alarmbestätigung und Ereigniseinträge vom Client. Clients können bis zu 15 DAQ-Computer gleichzeitig überwachen. MSERV

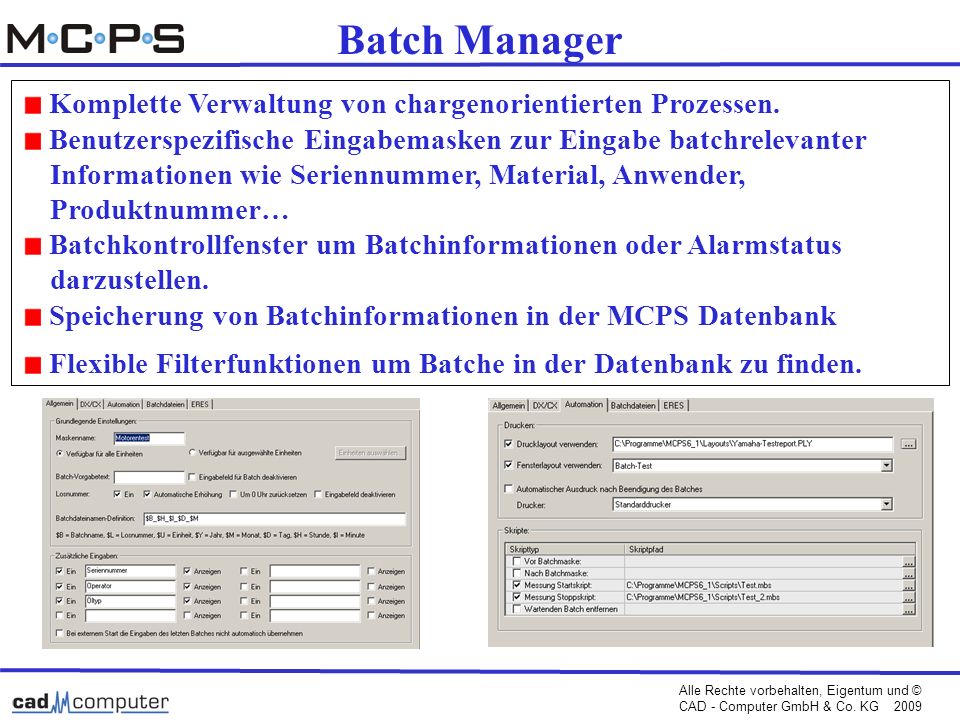

17 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Batch Manager Komplette Verwaltung von chargenorientierten Prozessen. Benutzerspezifische Eingabemasken zur Eingabe batchrelevanter Informationen wie Seriennummer, Material, Anwender, Produktnummer… Batchkontrollfenster um Batchinformationen oder Alarmstatus darzustellen. Speicherung von Batchinformationen in der MCPS Datenbank Flexible Filterfunktionen um Batche in der Datenbank zu finden.

18 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Batch-Statusfenster Batchüberwachung Batch-Eingabemaske Applikationsspezifische Eingabefelder. Unit-Name Batch-Dateiname Batch-Informationen Batchfunktionen und Konfiguration Start/Stop

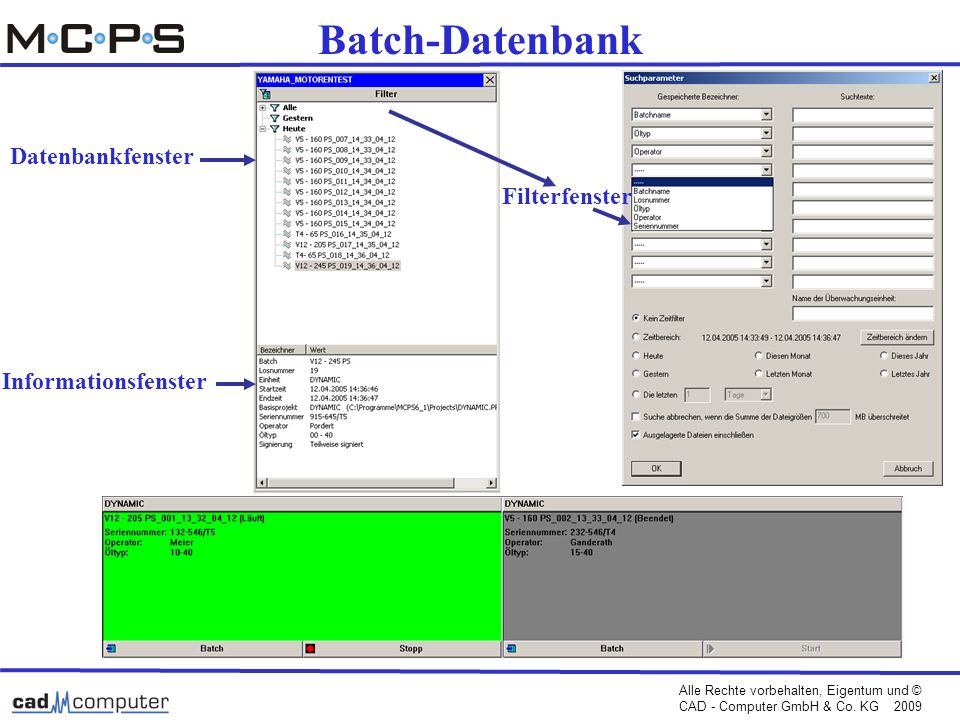

19 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Datenbankfenster Batch-Datenbank Informationsfenster Filterfenster

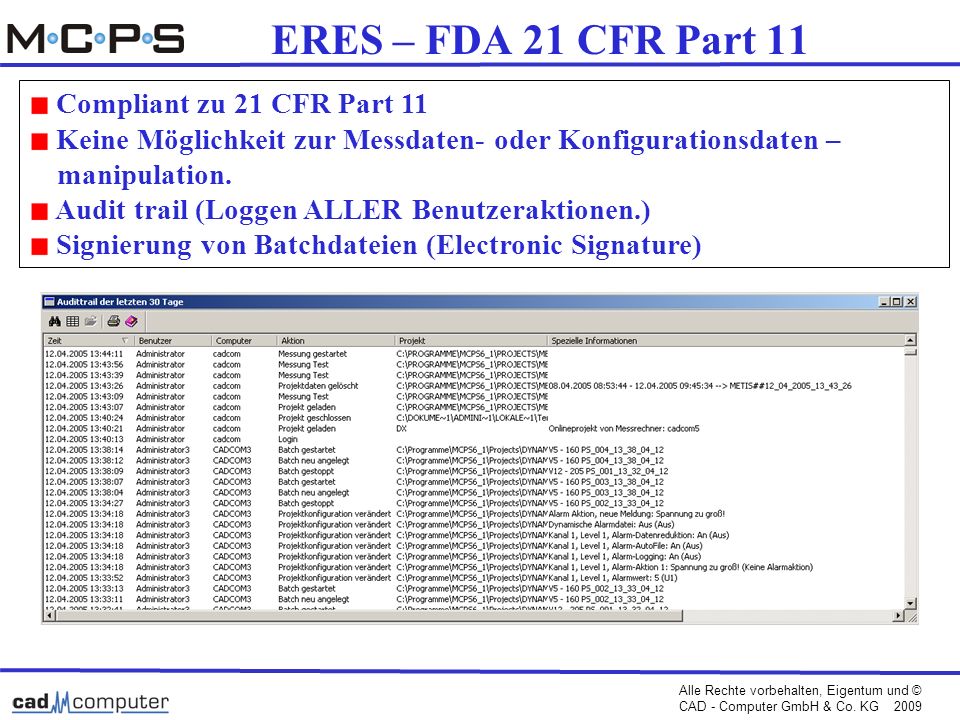

20 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 ERES – FDA 21 CFR Part 11 Compliant zu 21 CFR Part 11 Keine Möglichkeit zur Messdaten- oder Konfigurationsdaten – manipulation. Audit trail (Loggen ALLER Benutzeraktionen.) Signierung von Batchdateien (Electronic Signature)

21 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Integrierte Script-Engine Zugriff auf MCPS-Funktionen zur Erstellung benutzerspezifischer automatisierter Aktionen. Automatisierte Testabläufe. Scriptgesteuertes Statusfenster für Prozessmonitoring-Anwendungen. Zugriff auf Offlinedaten zur Datenanalyse und Reportgenerierung. Zugriff auf Messgeräte um Ausgänge zu schalten oder Prozessdaten zu setzen. Online/Offline Datenexport nach Excel.

22 Alle Rechte vorbehalten, Eigentum und © CAD - Computer GmbH & Co. KG 2009 Thermografie Definition von Rechteck- und Linienzonen zur Berechnung von Min,- Max- und Mittelwerten Verschiedene Falschfarben- und Profildarstellungen Zonenwerte als Kanäle im Projekt für Trends, Alarme, Auswertung...
