1 Beschriftung: Labels und Annotationen
Verwaltung und Gestaltung von Anita Schmitz

2 Übersicht Gestaltung Beschriftung Labels Annotations
Convert Labels to Annotation Aufgabe 1 Erstellung einer Annotation-Group Erstellung einer Annotation-Feature-Class Aufgabe2

3 Gestaltung I durch Beschriftung Differenzierung von Kartenobjekten
Orientierung

4 Beschriftung Text: bezieht sich nicht auf Map Features
Label: bezieht sich auf Map Features Annotation: kann sich auf Map Features beziehen, muss aber nicht

5 Text Text: bezieht sich nicht auf Attribute
frei stehender Text; Bsp: Titel einer Karte

6 Gestaltung II Draw Toolbar: Schrift: Art, Größe, Farbe Splined Text
call out Label Tool Rotate Select Elements

7 Label Bezieht sich auf die Attribut-Tabelle
Rechtsklick auf Layer: Properties Im „Label Field“ kann man auswählen auf welche Attribute sich das Label beziehen soll Maßstab Schriftart Im nächsten Vortrag

8 Label Labeling ist schnell und einfach
Labels kann man ein- und ausschalten (Rechtsklick auf Layer) Aus: Ein:

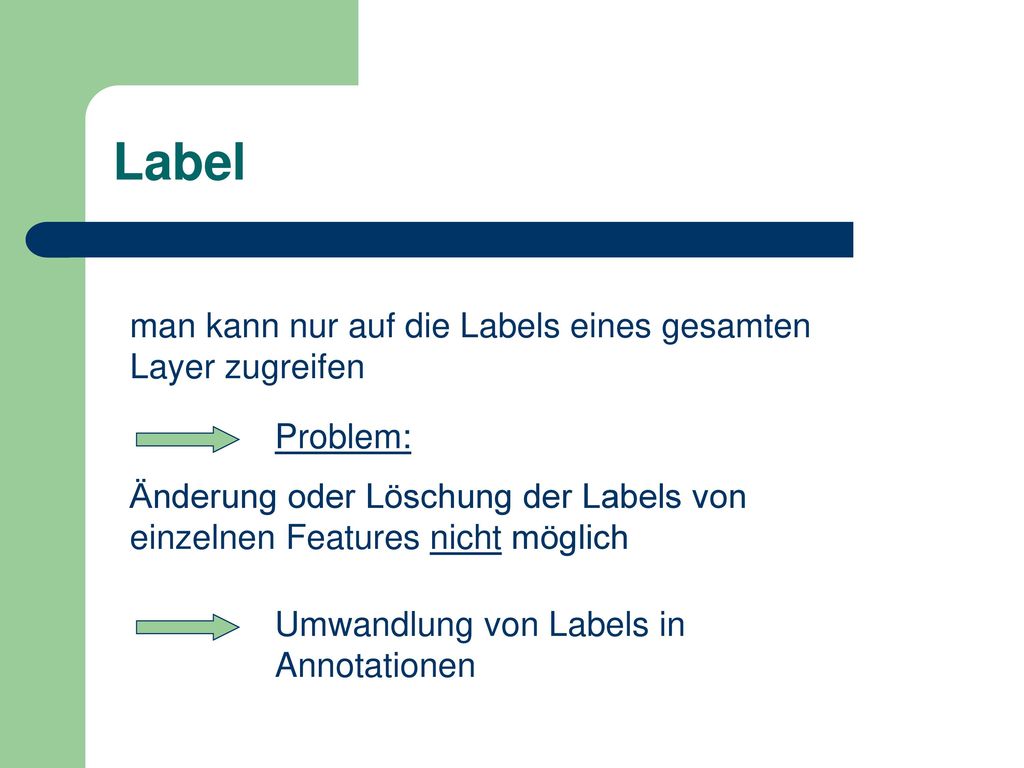

9 Label man kann nur auf die Labels eines gesamten Layer zugreifen
Problem: Änderung oder Löschung der Labels von einzelnen Features nicht möglich Umwandlung von Labels in Annotationen

10 Annotation man hat eine genauere Kontrolle über die Beschriftung
können sich auf Features beziehen, müssen es aber nicht man kann sie wie die Labels an- und ausschalten man hat eine genauere Kontrolle über die Beschriftung man kann die Annotationen von einzelnen Features ändern

11 Änderung der Annotations
„Select“-Pfeil Doppelklick auf die Annotation

12 Annotation-Target wo werden die Annotations gespeichert?
im ArcMap-Dokument als Annotation-Group (nur in diesem ArcMap-Dokument verwendbar) in einer Geodatabase als „Annotation-Feature-Class“ (können wie ein Layer eingelesen werden) feature linked nicht feature linked

13 Annotation-Group Werden gebildet um eine große Anzahl von Annotationen zu verwalten Können wie ein Layer an- und ausgeschaltet werden Speicherung erfolgt mit der Karte, d.h. nur in dieser Karte abrufbar

14 Annotation-Feature-Class
Annotationen werden in einer Klasse gesammelt, um wie bei der Annotation-Group eine größere Anzahl von Annotationen zu verwalten Vorteile: Speicherung in einer Geodatabase (wie ein Layer in jeder Karte abrufbar) werden bei größeren Datenmengen schneller angezeigt als Annotation-Groups

15 Annotation-Feature-Class
Unterschied: Feature - linked nicht Feature - linked Annotation fest mit Feature verbunden Annotation unabhängig von Features verschieben verschieben

16 Annotationen erzeugen
Möglichkeit: Labels zu Annotationen konvertieren Möglichkeit: Erstellung einer Annotion-Group Möglichkeit: Erstellung einer Annotation-Feature-Class

17 Convert Labels to Annotation
Zu konvertierenden Layer auswählen (Rechtsklick) „Convert Labels to Annotation...“ muss aktiv sein

18 Convert Labels to Annotation I
zu konvertierender Label Speicherung in der Karte (Annotation Group) für alle Features Features aus dem angezeigten Ausschnitt Selektierte Features Anzeigen des Overflow-Window

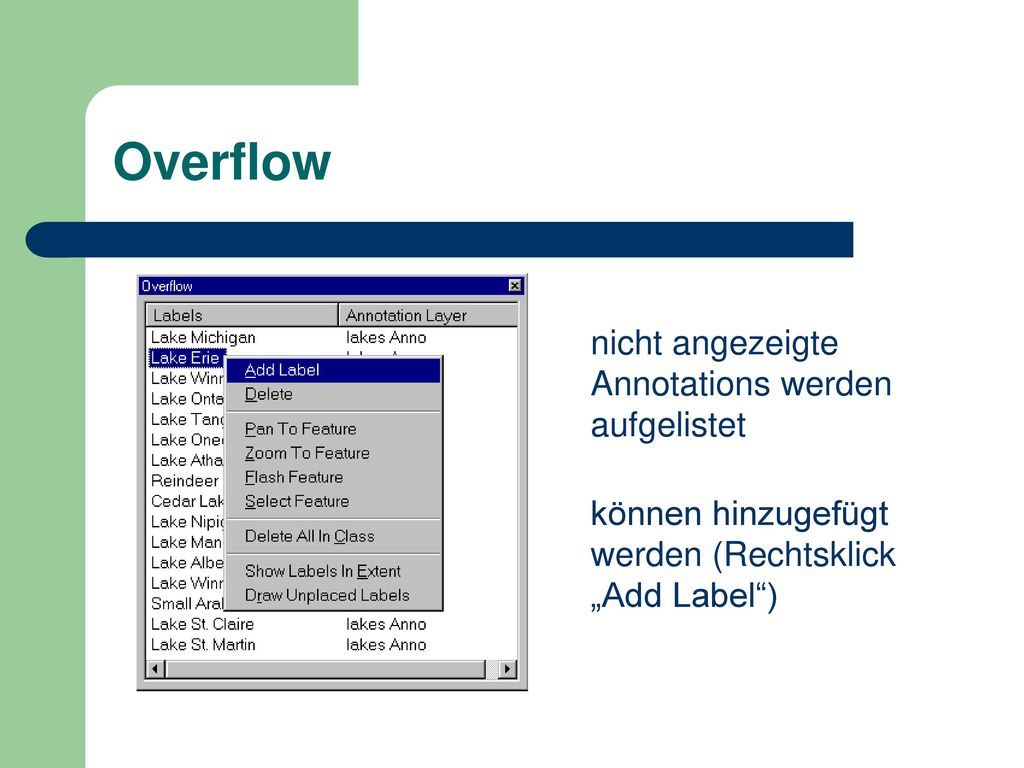

19 Overflow nicht angezeigte Annotations werden aufgelistet
können hinzugefügt werden (Rechtsklick „Add Label“)

20 Annotation Group anzeigen
Rechtsklick Layer: Properties an- und ausschalten der Annotation-Group

21 Convert Labels to Annotation II
Speicherung in einer database als Feature-Class Namen eingeben

22 Convert Labels to Annotation II
Overflow-Window wird wieder angezeigt Annotation-Feature-Class erscheint im Data-Frame

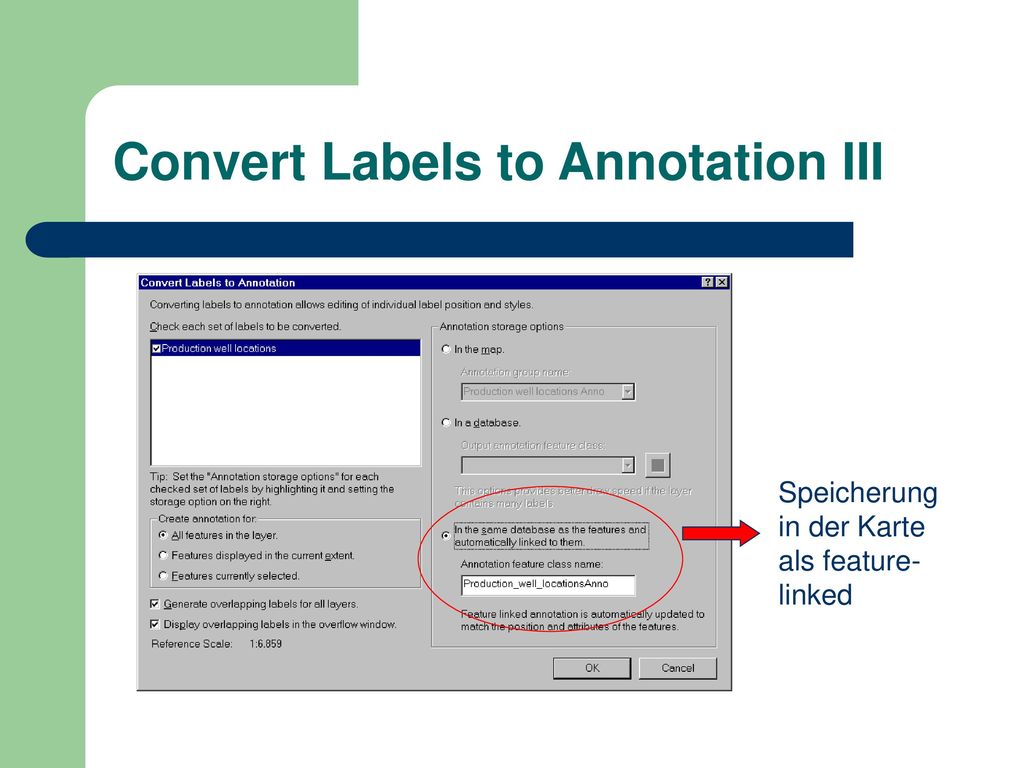

23 Convert Labels to Annotation III
Speicherung in der Karte als feature-linked

24 Aufgabe 1 Öffne: D:\GIS-Data\europe\demogrph\demog.shp
Schalte die Label Features ein Ändere die Attribute, auf die sich die Labels beziehen, in „Population“ um (Label Field) Konvertiere anschließend die Labels zu Annotationen (Speicherung in der Karte) und füge noch einen Label aus dem Overflow hinzu

25 Erstellung einer Annotation-Group
Öffne in der Draw-Toolbar: Drawing New Annotation Target Speicherung der Annotation -Group in der Karte

26 Erstellung einer Annotation-Group
Annotation-Group einblenden Layers (Rechtsklick): Properties Anschließend manuell Beschriften Text kann nun ein- und ausgeblendet werden

27 Erstellung einer Annotation Feature-Class
Speicherung in einer Klasse Namen eingeben Wird im Data-Frame angezeigt Database aktivieren und manuell beschriften

28 Aufgabe 2 Öffne D:\GIS-Data\ESRI\europe \demogrph\ country.shp
Erstelle nun die Annotation-Group „Länder“ Beschrifte nun Spanien,Italien,Frankreich, Deutschland und England (manuell). Blende die Annotation-Group aus und öffne ...\europe\basemap\capital cities.lyr Erstelle eine neue Annotation-Group „Hauptstädte“ und beschrifte die Hauptstädte der fünf Länder. Blende nun die erste Annotation-Group wieder ein.
