1 Plazierung und Gestaltung von Symbolen ???

2 Übersicht: 1. Drawing Tools 2. Flächensymbole 3. Overlapping-Labels gewichten 4. Converting labels to graphics 5. Map tips und Hyperlinks

3 1. Drawing Tools

4 Grafik auswählen oder mit Mauspfeil Kasten um Grafik ziehen Editmenue~Select all Ellements: Alle Elemente werden ausgewählt Shift-Taste halten+mit auf Grafik klicken: Grafiken werden dazu oder weg markiert Strg-Taste halten+mit auf Grafik klicken: dominierende Grafik wird geändert

5 Grafik verschieben Größe ändern 1. Drawing Tools

6 Oder mit Doppelklick auf Graphik~Properties

7 90° spiegeln Löschen Oder Grafik markieren und ENTF drücken 1. Drawing Tools

8 1. Speichern ja, aber wo? In der Karte selber als Annotation Target. In einer Database, um sie für weitere Karten nutzen zu können.

9 1. Annotation Targets !Annotation Target muß vor dem Zeichnen aktiviert werden!

10 1. Annotation Targets Annotation Targets können wie Layer sichtbar und unsichtbar gemacht werden!

11 Layout view – Data view Doppelklick

12 ich 3 12 Verschönere Dein eigenes und die 3 Häuser mit den DrawingTools. Denke aber daran, daß Du jede Grafik des jeweiligen Hauses in unterschiedliche AnnotationTargets speicherst, um sie gegebenenfalls einzeln ausblenden zu können. fuer_alle auf `amazonas´(V:)~Daniela~Aufgabe1 1. Aufgabe MusterlösungMusterlösung

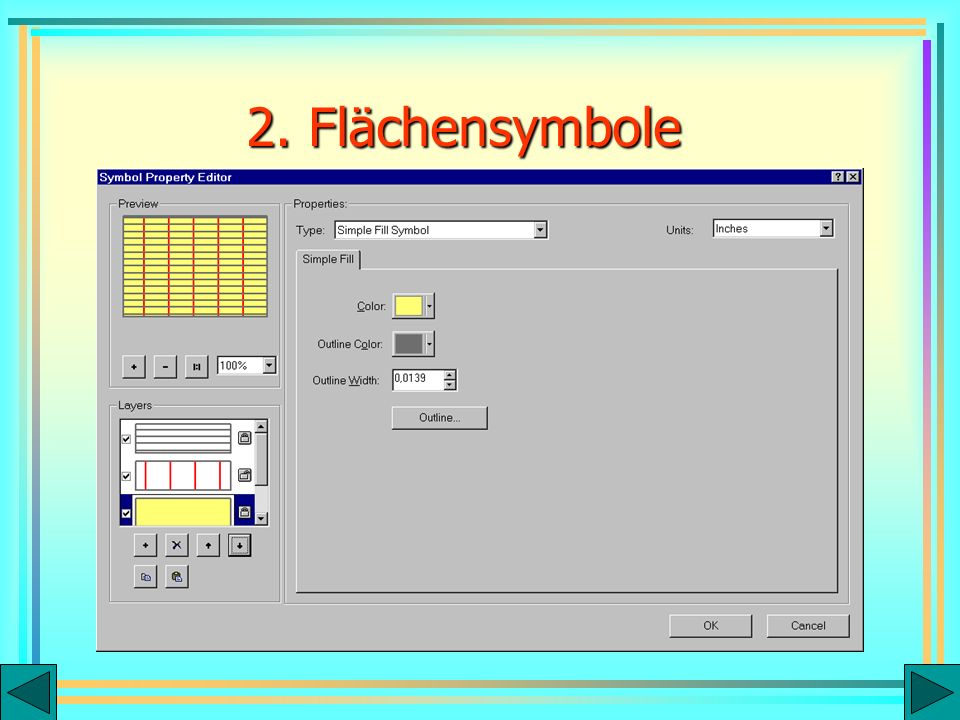

13 2. Flächensymbole

14

15

16

17 Erstelle einen Mischwald für die ganze USA. Properties~MarkerFillSymbol: MarkerFill~Marker~MoreSymbols~Civic: Tree2 + Tree3 (Random) FillProperties~Seperation= 25 +SimpleFillSymbol fuer_alle auf `amazonas´(V:)~Daniela~Aufgabe2 2. Aufgabe MusterlösungMusterlösung

18 3. Overlapping - Labels gewichten Cities Label Weight = High Cities Feature Weight = None States Label Weight = High States Feature Weight = None Cities Label Weight = High Cities Feature Weight = None States Label Weight = High States Feature Weight = None Cities Label Weight = High Cities Feature Weight = High States Label Weight = Low States Feature Weight = None

19 3. Overlapping – Labels gewichten Die Einführung von Gewichten für features kann die Ausführgeschwindigkeit des labelings deutlich verlangsamen.

20 Markiere Dein Reiseziel mit Hilfe der DrawingTools. Vermindere das Gewicht der Grafik, so daß die Städtenamen zum Vorschein kommen. fuer_alle auf `amazonas´(V:)~Daniela~Aufgabe3 MusterlösungMusterlösung 3. Aufgabe

21 Graphics Annotations Labels Features 4. Converting features to graphics

22 4. Aufgabe Markiere den Weg von den 3 Häusern zu Deinem Haus indem Du ihm eine andere Farbe gibst. Converting features to graphics V:fuer_alle auf `amazonas´(V:)~Daniela~Aufgabe4 MusterlösungMusterlösung

23 5. Map tips

24 5. Hyperlinks

25

26 5. Aufgabe Füge MapTips für die Gebäude ein und ändere den Besitzernamen. Füge für die 3 Häuser noch die Wochentage an LayerProperties~Display~ShowMapTips ~Fields~auswählen(Besitzer)~OK Gebäudeselektieren~ ~Besitzer+Wochentage einfügen V:fuer_alle auf `amazonas´(V:)~Daniela~Aufgabe5
