1 Institut für Kartographie und Geoinformation Prof. Dr. Lutz Plümer Geoinformation I Vorlesung 12 WS 2000/2001 Gerhard Gröger Modellierung mit Geodatabases

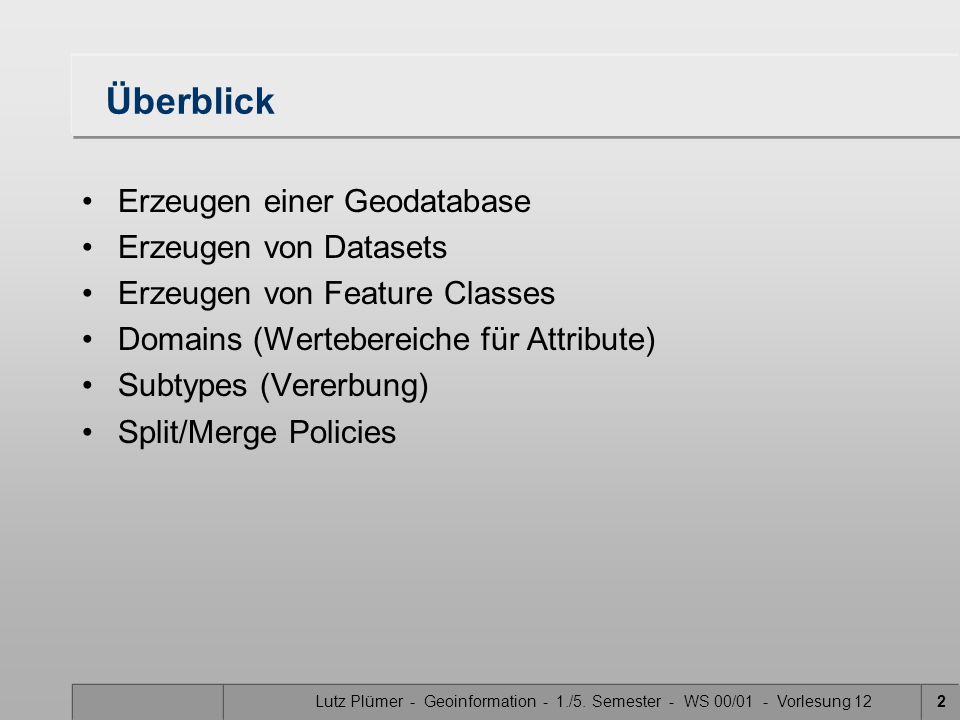

2 Lutz Plümer - Geoinformation - 1./5. Semester - WS 00/01 - Vorlesung 122 Überblick Erzeugen einer Geodatabase Erzeugen von Datasets Erzeugen von Feature Classes Domains (Wertebereiche für Attribute) Subtypes (Vererbung) Split/Merge Policies

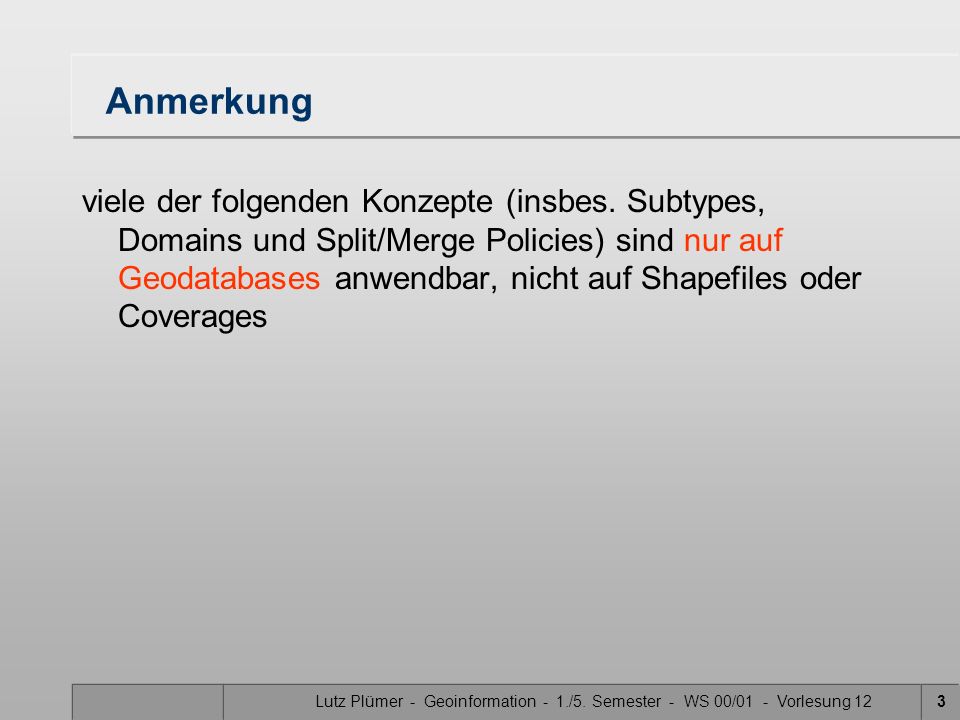

3 Lutz Plümer - Geoinformation - 1./5. Semester - WS 00/01 - Vorlesung 123 Anmerkung viele der folgenden Konzepte (insbes. Subtypes, Domains und Split/Merge Policies) sind nur auf Geodatabases anwendbar, nicht auf Shapefiles oder Coverages

4 Lutz Plümer - Geoinformation - 1./5. Semester - WS 00/01 - Vorlesung 124 Geodatabase: Struktur Geodatabase besteht aus Feature Data Sets Feature Data Sets bestehen aus –Features (Raumbezogene Objekte, z.B. Straßen) –Tables (nicht-raumbezogenen Objekte, z.B. Eigentümer) –Relations (Beziehungen zwischen Features/Tables) Feature Data Sets können geometrisches Netzwerk bilden

5 Lutz Plümer - Geoinformation - 1./5. Semester - WS 00/01 - Vorlesung 125 Erzeugen einer Geodatabase Softwaredemo ArcCatalog New - Feature Dataset Namen geben Bezugssystem festlegen –auswählen –aus bestehendem Datensatz ableiten

6 Lutz Plümer - Geoinformation - 1./5. Semester - WS 00/01 - Vorlesung 126 Erzeugen einer Feature Class Softwaredemo ArcCatalog New - Feature Class Namen geben Geometrietyp festlegen: –Point –Multipoint –Line –Polygon Attribute mit Typ eingeben

7 Lutz Plümer - Geoinformation - 1./5. Semester - WS 00/01 - Vorlesung 127 Domains Einschränkung von Attributen auf sinnvolle bzw. zulässige Werte (Integritätsbedingung) z.B. Straßenbelag ist Asphalt oder Schotter oder Kies z.B. Fahrbahnbreite nicht < 0 split/merge policies ein Domain wird für ganze Datenbank definiert kann von mehreren Attributen genutzt werden

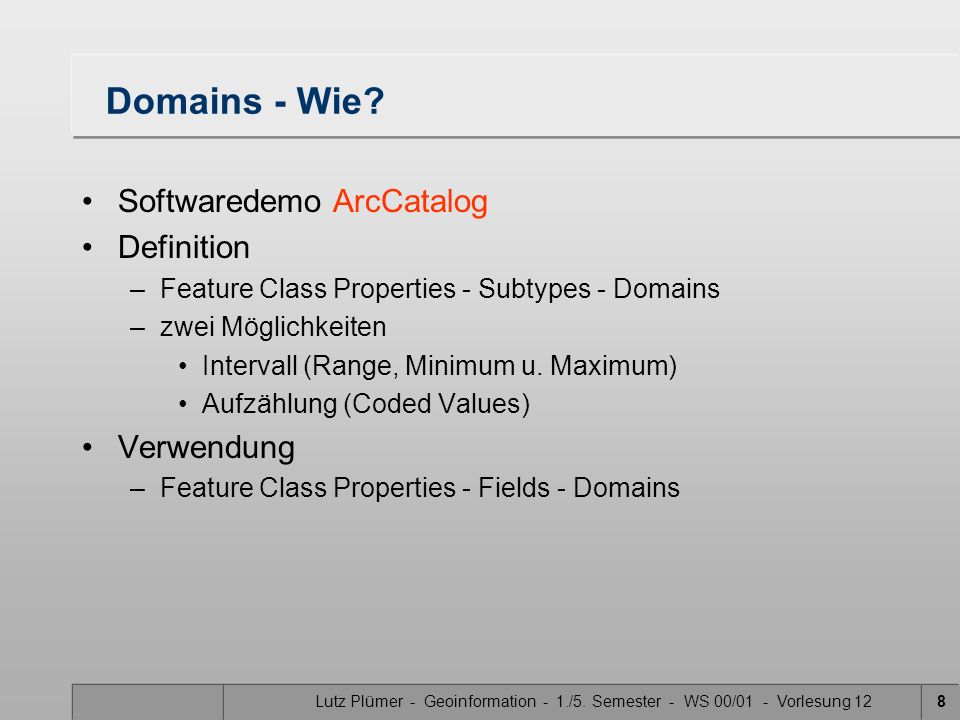

8 Lutz Plümer - Geoinformation - 1./5. Semester - WS 00/01 - Vorlesung 128 Domains - Wie? Softwaredemo ArcCatalog Definition –Feature Class Properties - Subtypes - Domains –zwei Möglichkeiten Intervall (Range, Minimum u. Maximum) Aufzählung (Coded Values) Verwendung –Feature Class Properties - Fields - Domains

9 Lutz Plümer - Geoinformation - 1./5. Semester - WS 00/01 - Vorlesung 129 Subtypes realisieren das Konzept der Vererbung (Vgl. Vorlesung GIS I, UML,...) Beziehung von Ober- zu Unterklasse, Spezialisierung/Generalisierung Bsp.: Autobahn, Bundesstraße und Landstraße sind Unterklassen von Straße in ArcInfo nur über eine Ebene (keine Unterklasse der Unterklasse)

10 Lutz Plümer - Geoinformation - 1./5. Semester - WS 00/01 - Vorlesung 1210 Subtypes - Wie? ein Attribut der Oberklasse (Typ: Long Integer) bestimmt den Subtype (Subtype Field) Feature Class Properties - Subtypes Subtype Field auswählen Codes u. Descriptions der einzelnen Subtypes eingeben Attribute anpassen (Default Values, Domains)

11 Lutz Plümer - Geoinformation - 1./5. Semester - WS 00/01 - Vorlesung 1211 Split/Merge Policies Was passiert mit Attributwerten? Splitting Merging

12 Lutz Plümer - Geoinformation - 1./5. Semester - WS 00/01 - Vorlesung 1212 Split/Merge Policies Split Policies: –Duplicate –Default Value –Geometry Ratio (nur für numerische Attribute) Merge Policies: –Default Value –Sum Values (nur für numerische Attribute) –Weighted Average (nur für numerische Attribute)

13 Lutz Plümer - Geoinformation - 1./5. Semester - WS 00/01 - Vorlesung 1213 Aufgabe: Straßennetz 1.Modellieren Sie ein Straßennetz mit Autobahnen, Bundesstraßen und Landstraßen. Alle Straßen sollen als Attribut einen Namen und den Fahrbahnbelag haben; Autobahnen und Bundesstraßen zusätzlich die Anzahl der Fahrstreifen. 2.Der Bund will einen Teil der A1 (von Hagen bis Wuppertal) an NRW verkaufen. Modellieren Sie Autobahnen so, dass der Verkaufspreis möglichst einfach und exakt berechnet wird (der Preis der gesamten A1 sei 30 Mrd. DM). Erzeugen Sie eine "Karte", in der der verkaufte Teil der A1 mit dem Verkaufspreis beschriftet ist
