2 Inhalt Stromversorgung: Struktur und mögliche Problembereiche
Stromversorgungsnetz in einer Volkswirtschaft Potentielle Gefahren für Versorgungsnetz und Stromstörungen Folgen und Schäden von Stromstörungen Problemlösung: Unterbrechungsfreie Stromversorgung (USV) Funktionsweise von USV USV-Basistechnologien Produkte der Online USV-Systeme AG Line-Interaktiv-USV‘s Dauerwandler- / Online-USV‘s Datawatch-Software

3 Öffentliches Stromversorgungsnetz
Verteilung vom Strom Der in den Kraftwerken erzeugte Strom wird in das öffentliche Versorgungsnetz eingespeist und an Verbraucher übertragen Kraft-werk 1 Öffentliches Stromversorgungsnetz Kraft-werk 2 Kraft-werk 3

4 Mögliche Störfaktoren während der Stromübertragung
Blitzeinschlag Unwetter Sabotage Brand Kraftwerk / Stromerzeugung Öffentliches Versorgungsnetz / Stromübertragung Endgeräte / Stromverbrauch Betriebsstörung im Kraftwerk Kappen von Erdleitung durch Bagger Gleichzeitige Einschaltung vieler Geräte Übertragungs-schäden durch Unfall

5 Erhebung über Stromausfälle in Deutschland
Häufigkeit und Dauer von Stromausfällen 0-10 msec 10-20 msec 20 msec - 1 sec 1 sec - 1 h > 1 h 10 20 30 40 50 60 Häufigkeit p.a. Quelle: Fernmeldetechnisches Zentralamt Darmstadt

6 Beispiele von Auswirkungen von IT-System-Störungen

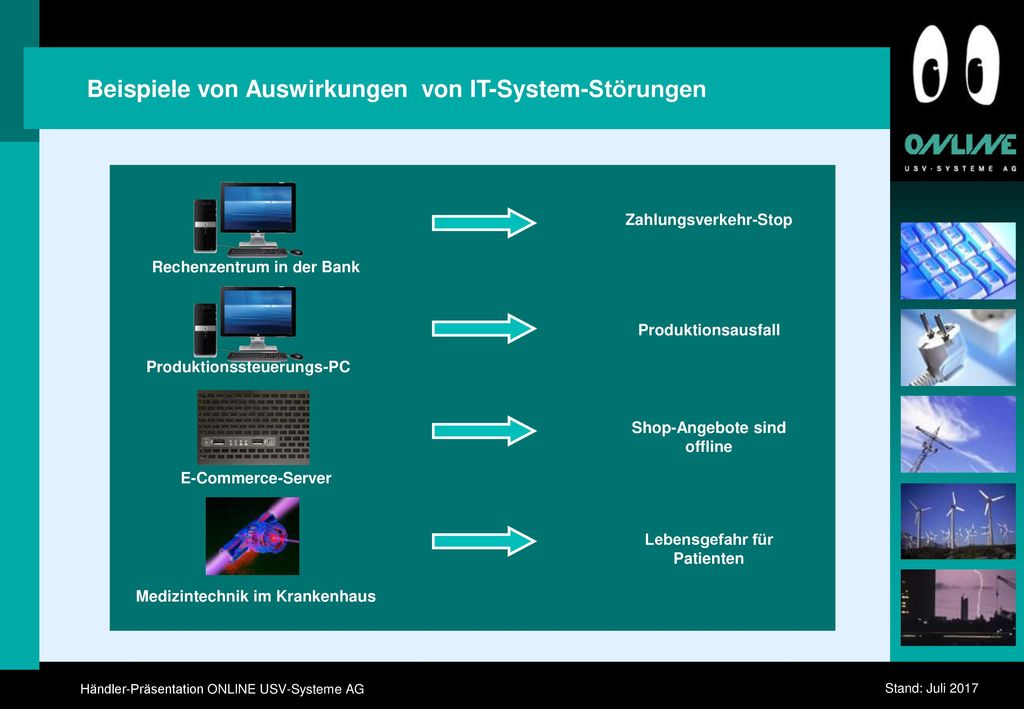

Zahlungsverkehr-Stop Rechenzentrum in der Bank Produktionsausfall Produktionssteuerungs-PC Shop-Angebote sind offline E-Commerce-Server Lebensgefahr für Patienten Medizintechnik im Krankenhaus

7 Folgen von Stromstörungen für Computer-Systeme / IT-Umgebung
Serverabsturz / PC-Absturz Systemausfall Hardware-Schäden (Zerstörung von Netzteil, Festplatte) Software-Schäden (Neuinstallationen von Betriebssystemen, Anwendungen notwendig) Datenverluste (vor allem in Netzwerken) Netzwerk-Fehlfunktionen Inkonsistente Datenbanken (Daten sind nicht verloren, aber unbrauchbar)

8 Finanzieller Schaden bei Stromstörungen
Die bei einem System-Absturz entstandenen Schäden: Schaden-Größenordnung Vollkostenkalkül % von befragten Unternehmen Über € ,- € ,- € ,- Unter € ,- 15 % 25 % 33 % 27 % Quelle: Studie von Price Waterhouse Coopers.de

9 Öffentliches Versorgungsnetz
Problemlösung: Unterbrechungsfreie Stromversorgung Was ist eine USV? Eine USV (Unterbrechungsfreie Stromversorgung) wird zwischen Stromversorgungsnetz (Steckdose) und Verbraucher geschaltet. Die USV schützt vor Spannungsschwankungen und Stromausfällen. USV Öffentliches Versorgungsnetz

10 Line-Interaktive-USV:

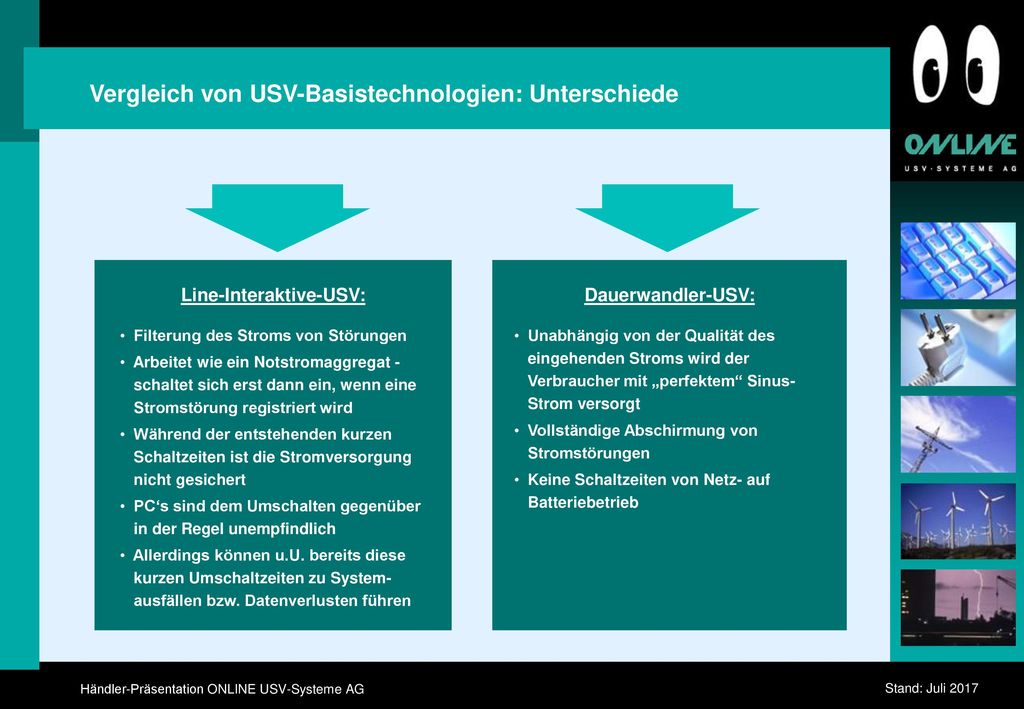

Vergleich von USV-Basistechnologien: Unterschiede Line-Interaktive-USV: Dauerwandler-USV: Filterung des Stroms von Störungen Arbeitet wie ein Notstromaggregat - schaltet sich erst dann ein, wenn eine Stromstörung registriert wird Während der entstehenden kurzen Schaltzeiten ist die Stromversorgung nicht gesichert PC‘s sind dem Umschalten gegenüber in der Regel unempfindlich Allerdings können u.U. bereits diese kurzen Umschaltzeiten zu System- ausfällen bzw. Datenverlusten führen Unabhängig von der Qualität des eingehenden Stroms wird der Verbraucher mit „perfektem“ Sinus- Strom versorgt Vollständige Abschirmung von Stromstörungen Keine Schaltzeiten von Netz- auf Batteriebetrieb

11 Line-Interactive-USV-Technologie

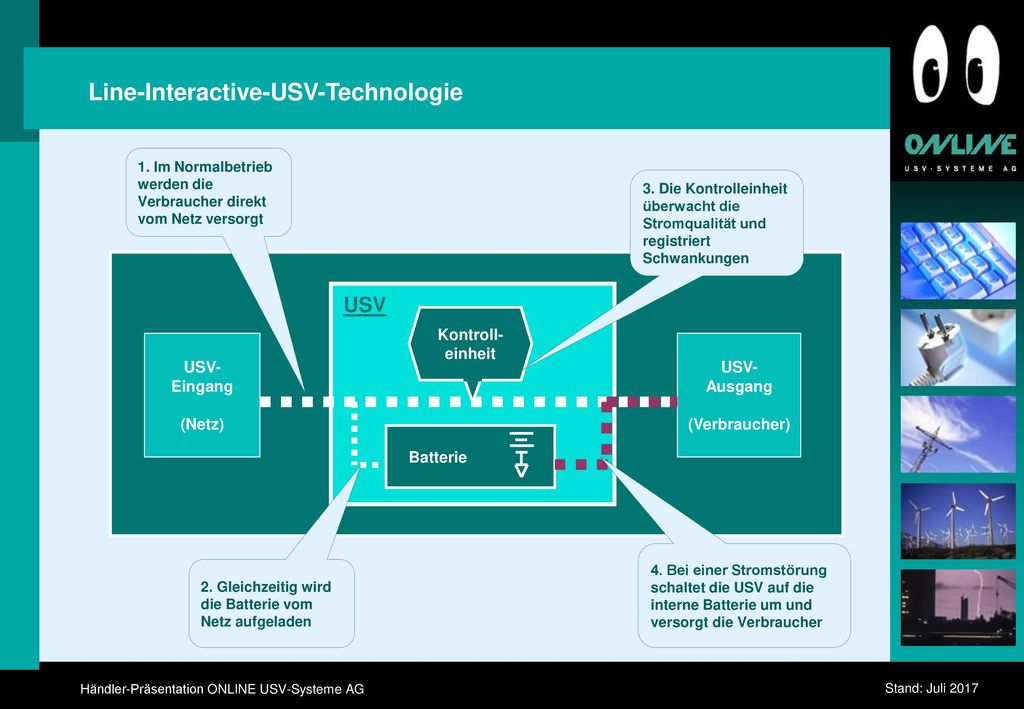

1. Im Normalbetrieb werden die Verbraucher direkt vom Netz versorgt 3. Die Kontrolleinheit überwacht die Stromqualität und registriert Schwankungen USV Kontroll-einheit USV- Eingang (Netz) USV- Ausgang (Verbraucher) Batterie 4. Bei einer Stromstörung schaltet die USV auf die interne Batterie um und versorgt die Verbraucher 2. Gleichzeitig wird die Batterie vom Netz aufgeladen

12 Dauerwandler-USV-Technologie (Online-Technologie), Klassifikation VFI-SS-111
1. Die Stromversorgung erfolgt ständig über USV - auch im Normalbetrieb. Hierbei erzeugt die USV über den Gleich- und Wechselrichter eine konstante Sinus-Ausgangsspannung USV Batterie USV- Eingang (Netz) USV- Ausgang (Verbraucher) Gleich-richter Wechsel-richter 3. Im Fall eines Stromausfalls wird der Wechselrichter aus dem Akkumulator gespeist, und die Verbraucher ununterbrochen weiter mit Strom versorgt 2. Gleichzeitig wird die Batterie vom Netz aufgeladen

13 Line-Interaktive-USV Dauerwandler- / Online-USV
Produktpalette von Online USV Systeme Produkte der Online USV-Systeme AG Line-Interaktive-USV Dauerwandler- / Online-USV BASIC P-Serie YUNTO P-Serie YUNTO Serie ZINTO Serie XANTO Serie Datawatch-Software

14 Line-Interactive Produkte
BASIC P-Serie: Leistung: 500 – 1.250VA Schutz vor Spannungsschwankungen und Stromausfall Geräuschlos Hohe Überbrückungszeit Hot-Swap-Batterie Intelligentes Batteriemanagement LC-Display ohne Schnittstelle BP500 / BP750 bzw. YP500 / YP750 YUNTO P-Serie: Wie BASIC P-Serie, jedoch mit zusätzlicher Schnittstelle + DataWatch-Software für alle aktuellen Betriebssysteme BP1250 bzw. YP1250

15 Differenzierte USV-Lösungen
Überbrückungszeit (Min.) Leistung (VA)

16 Line-Interactive Produkte
YUNTO Serie: Leistung: 500 – 1.500VA Geräuschlos Kompakte Bauform Intelligentes Batteriemanagement Alarmfunktion Überspannungsschutz für Daten- und Telefonleitung USB-Schnittstelle Integrierte Wandhalterung Inklusive DataWatch-Software für alle aktuellen Betriebssysteme

17 Line-Interactive Produkte
ZINTO Serie: Leistung: 800 – 3.000VA DYNAMIC POWER TECHNOLOGY für mehr Watt Geräuschloser Normalbetrieb Buck-&-Boost-Funktion: batterielose Spannungsregelung Rack-Tower-Kombimodell, nur 2 HE Hot-Swap-Batterie, Batterie-Tiefentladeschutz Schaltbare Ausgangssteckdosen: Verlängerung der Überbrückungszeit kritischer Verbraucher RS232-, USB- und Not-Aus-Schnittstelle Überspannungsschutz für Daten- & Telefonleitungen Slot für opt. SNMP-Adapter oder AS400- / Relaiskarte Inklusive Shutdown-, Management- und Monitoring- Software DataWatch für alle Betriebssysteme 2 Jahre Garantie inkl. Batterie und kostenlosem 24h-Vorabaustausch gegen Neugerät

18 Buck-&-Boost-Funktion
Die Buck-&-Boost-Funktion gleicht Über- (bis 253V) oder Unterspannungen (bis 207V) elektronisch ohne Batterie aus Die Eingangsspannung wird entsprechend abgesenkt (Buck Mode) oder angehoben (Boost Mode) -> Normalspannung am Ausgang Die Ausgangsspannung ist hierbei konstant 230V Vorteil: Verlängerung der Batterielebenserwartung und Reduktion der laufenden Kosten. Überspannung Unterspannung oder Eingangsspannung Normalspannung Ausgangsspannung

19 Dauerwandler Produkte
XANTO Serie: Leistung: 700 – VA DYNAMIC POWER TECHNOLOGY, Watt = VA Wirkungsgrad >97% Skalierbare Überbrückungszeit Autom. Bypass, Frequenzumrichterbetrieb Batterie-Tiefentladeschutz RS232-, USB- und Not-Aus-Schnittstelle Slot für optionale SNMP-Adapter oder AS400- / Relaiskarte Inkl. DataWatch-Software für alle Betriebssysteme 2 Jahre Garantie inkl. Batterie und kostenlosem 24h-Vorabaustausch gegen Neugerät

20 Dauerwandler Produkte
XANTO Serie: Leistung: 700 – 3.000VA Tower oder Rack-Tower-Kombimodell Überspannungsschutz für Daten- und Telefonleitungen Schaltbare Ausgangssteckdosen Leistung: – VA Parallelbetrieb für Redundanz oder Leistungssteigerung Rack-Tower-Kombimodell bei 6.000VA und VA Serienmäßiger Wartungsbypass und schaltbare Ausgangssteckdosen bei /1 und /1

21 Parallelbetrieb der Dauerwandler Produkte XANTO 6.000 - 20.000
Die serienmäßige Parallelfunktion kann entweder zur Redundanz oder zur Leistungssteigerung verwendet werden. Bei Redundanzbetrieb erfolgt ein Load Sharing. Hierbei werden beide USV-Anlagen mit maximal 50% ihrer Nennleistung belastet. Bei Ausfall einer USV-Anlage übernimmt die andere USV-Anlage unterbrechungsfrei.

22 DPT – DYNAMIC POWER TECHNOLOGY
Zukunftsweisende Technologie, ONLINE ist einer der ersten Hersteller weltweit Dynamische Anpassung der Wirkleistung (Watt) an die Verbraucher, max. Watt = VA Verwendete Technologie: Höhere Effizienz der Halbleiter und Bauteile Neue Schaltungstechnik (Doppelt geregelter Aufwärtswandler > verzögerte Stromaufnahme, nur 1 Booster-Drossel) Intelligente Ansteuerung

23 DPT – DYNAMIC POWER TECHNOLOGY

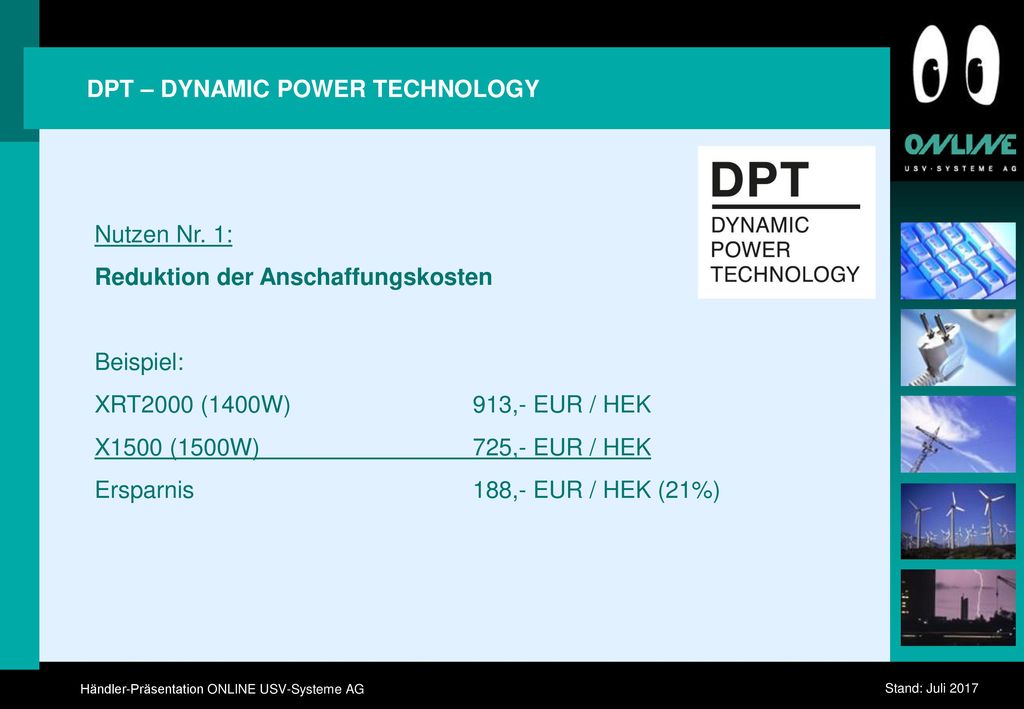

Nutzen Nr. 1: Reduktion der Anschaffungskosten Beispiel: XRT2000 (1400W) 913,- EUR / HEK X1500 (1500W) 725,- EUR / HEK Ersparnis 188,- EUR / HEK (21%)

24 DPT – DYNAMIC POWER TECHNOLOGY
Nutzen Nr. 2: Reduktion von Platz Beispiel: XRT2000, 2x 440 x 87 x 400mm 30,62dm³ X1500, 158 x 238 x 397mm 14,93dm³ Ersparnis 15,69 dm³ (51%)

25 DPT – DYNAMIC POWER TECHNOLOGY
Nutzen Nr. 3: Reduktion von Betriebskosten Beispiel: XRT2000, Wirkungsgrad max. 88% Pv = 2102kWh X1500, Wirkungsgrad 91% Pv = 1182kWh Delta Pv = 920kWh (44%) Pv 920kWH x 0,3 EUR/kWh = 276,- EUR / Jahr

26 DPT – DYNAMIC POWER TECHNOLOGY
Amortisationsrechnung: Einsparung Anschaffungskosten 188,- EUR + Einsparung Betriebskosten p.a. 276,- EUR = Gesamt Einsparungen 464,- EUR Anschaffungskosten X ,- EUR (EVP) Amortisation ca. 2,2 Jahre Nicht Berücksichtigt: Kostenreduktion durch geringere Kühlung (Anschaffung und Betrieb), Immobilienkosten durch geringere Stellfläche

27 DataWatch-Software Software zum Shutdown, Systemmanagement und -monitoring Kommunikation mit Einzelplatz-PCs und Netzwerkanwendungen DataWatch ist verfügbar für alle aktuellen Betriebssysteme

28 DataWatch-Produktserie
DataWatch Standard CD ROM (kostenloser download): UPSVIEW: grafisches Monitoringtool UPSMAN: grafisches Konfigurationstool UNMS II: grafisches Überwachungstool von bis zu 9 USV‘s HP Openview snap-in DataWatch Zusatzprodukte: RCCMD: Shutdowntool für Server UNMS II: grafisches Überwachungstool von mehr als 9 USV‘s

29 UPSVIEW: Monitoringtool
Gerätestatus

30 UPSVIEW: Monitoringtool

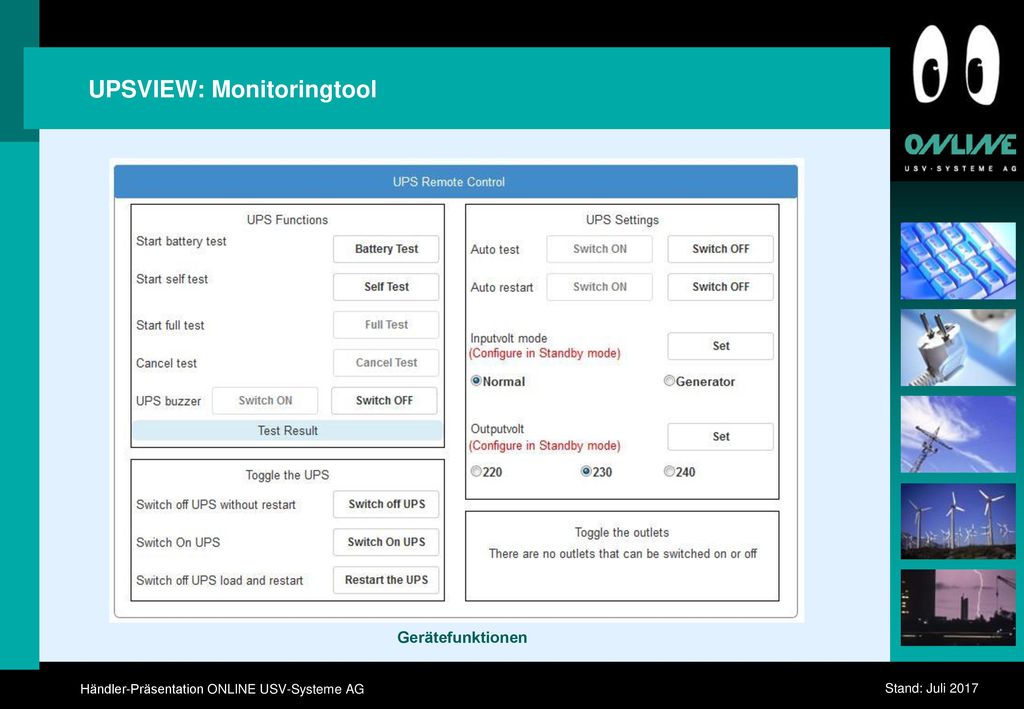

Gerätefunktionen

31 UPSMAN: Ausführung ereignisorientierter Befehle
Shutdown PC / Server Abschalten der USV Speichern des aktuellen Zustandes der offenen Dateien (Windows) Ordnungsgemäßes Beenden sämtlicher Applikationen Ausführen eventuell hinterlegter Befehle (z.B. Backup fahren, Datenbank sichern) Messaging ( , SMS, PopUp, etc.)

32 UPSMAN: Konfigurationstool
Vergabe von Logfiles Shutdown-Konfigurator Konfigurations-Menü Angabe von Eingabe-aufforderungen Event-Konfigurator

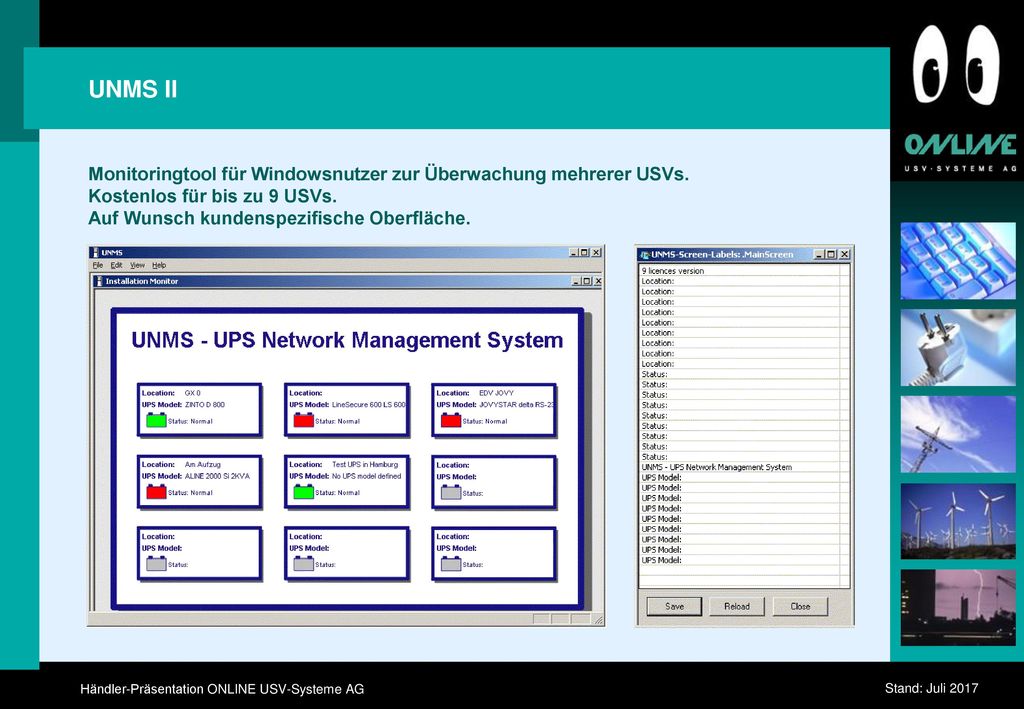

33 UNMS II Monitoringtool für Windowsnutzer zur Überwachung mehrerer USVs. Kostenlos für bis zu 9 USVs. Auf Wunsch kundenspezifische Oberfläche.

34 Single-Server-Shutdown
Serielle oder USB-Schnittstelle: Seriell / USB Windows / Linux / Apple MAC DataWatch

35 Multi-Server-Shutdown
TCP/IP: RCCMD oder DataWatch Windows VMware Sphere ESXi RCCMD CITRIX XEN RCCMD RCCMD oder DataWatch Linux SNMP-Adapter RCCMD oder DataWatch Apple MAC

36 USV-Konfigurator

37 Interaktive Batteriekennlinien

38 Planungsdokumentation
Kostenloser und registrierungsfreier Download von: 3D-stp-Dateien für kundenseitige Planungssoftware Ausschreibungstexten

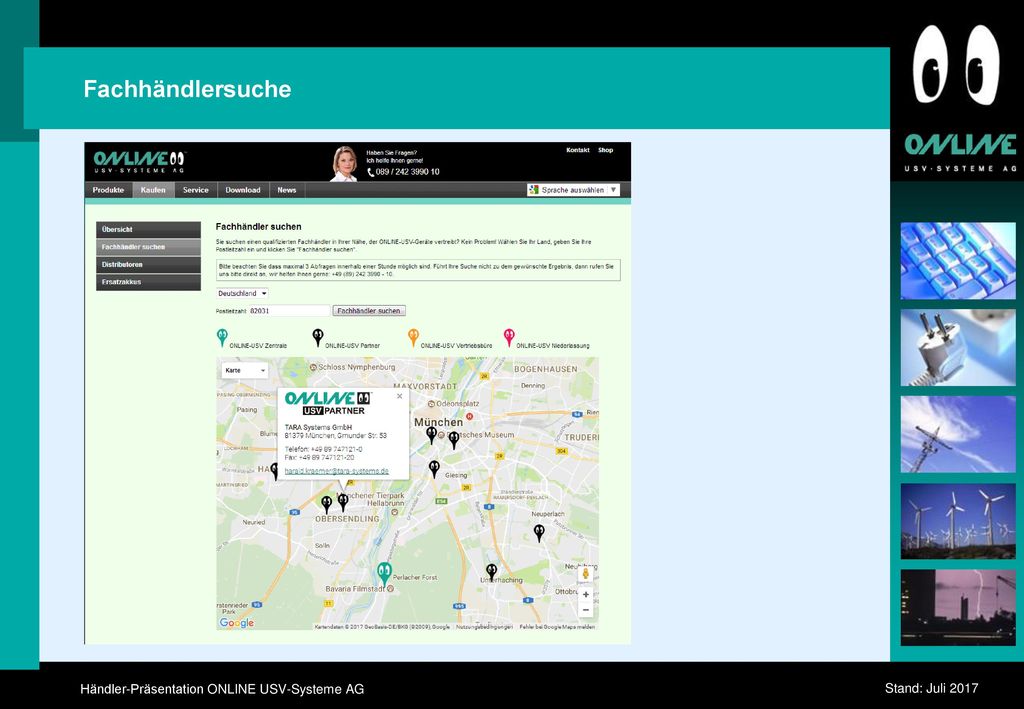

39 Fachhändlersuche
