Präsentation zum Thema: "Inhalt Stromversorgung: Struktur und mögliche Problembereiche"—  Präsentation transkript:

1

2 Inhalt Stromversorgung: Struktur und mögliche Problembereiche
Stromversorgungsnetz in einer Volkswirtschaft Potentielle Gefahren für Versorgungsnetz und Stromstörungen Folgen und Schäden von Stromstörungen Problemlösung: Unterbrechungsfreie Stromversorgung (USV) Funktionsweise von USV USV-Basistechnologien Produkte der Online USV-Systeme AG Line-Interaktiv-USV‘s Dauerwandler- / Online-USV‘s Datawatch-Software

3 Inhalt Stromversorgung: Struktur und mögliche Problembereiche
Stromversorgungsnetz in einer Volkswirtschaft Potentielle Gefahren für Versorgungsnetz und Stromstörungen Folgen und Schäden von Stromstörungen Problemlösung: Unterbrechungsfreie Stromversorgung (USV) Funktionsweise von USV USV-Basistechnologien Produkte der Online USV-Systeme AG Line-Interaktiv-USV‘s Dauerwandler- / Online-USV‘s Datawatch-Software

4 Kraftwerke: Stromerzeugung
Entstehung vom Strom Kraftwerke: Stromerzeugung Atomenergie Wasserenergie Heizkraftwerke Solarenergie Windenergie Regenerierbare Energien

5 Verbraucher von Elektrizität Wirtschaft / Industrie
Nutzung vom Strom Verbraucher von Elektrizität Wirtschaft / Industrie Verwaltung Private Haushalte Elektro-maschinen EDV Elektro-maschinen EDV Haushalts-geräte EDV

6 Öffentliches Stromversorgungsnetz
Verteilung vom Strom Der in den Kraftwerken erzeugte Strom wird in das öffentliche Versorgungsnetz eingespeist und an Verbraucher übertragen Kraft-werk 1 Öffentliches Stromversorgungsnetz Kraft-werk 2 Kraft-werk 3

7 Strom / Elektrizität: die wichtigsten Begriffe aus der Physik
Die Spannung wird in Volt (V) gemessen und stellt den Druck dar, mit dem der Strom vom Kraftwerk durch die Übertragungshochspannungsleitungen fließt Die Stärke des Stroms, gemessen in Ampere (A), ist die Menge der durch die Leitung fließenden Elektrizität innerhalb einer bestimmten Zeit Mit Watt (W) wird die Elektrizitätsmenge / Leistung bezeichnet, die ein Gerät verbraucht Quelle:

8 Zeitlicher Verlauf einer sinusförmigen Wechselspannung
Stromübertragung aus physikalischer Sicht Das öffentliches Stromversorgungsnetz wird mit WECHSELSTROM betrieben (im Gegensatz dazu liefern z.B. Batterien Gleichstrom) Der Wechselstrom bewegt sich kurvenförmig ständig von Plus nach Minus (sinusförmige Spannungskurve) Die Schnelligkeit dieser Schwingung, die Frequenz, wird in Hertz (Hz) gemessen. Ein Hertz bedeutet eine Schwingung - also zwei Richtungsänderungen - pro Sekunde Die wichtigste Wechselspannung in Deutschland ist das allgemein gebräuchliche Volt Haushaltsnetz (mit einer Frequenz von 50Hz) Die Spannung bewegt sich in Grenzen von ca. +325V bis ca. -325V. Die allgemein bekannte Spannung von 230 V stellt die Effektivspannung dar Zeitlicher Verlauf einer sinusförmigen Wechselspannung + 325V 0V - 325V 20ms

9 Inhalt Stromversorgung: Struktur und mögliche Problembereiche
Stromversorgungsnetz in einer Volkswirtschaft Potentielle Gefahren für Versorgungsnetz und Stromstörungen Folgen und Schäden von Stromstörungen Problemlösung: Unterbrechungsfreie Stromversorgung (USV) Funktionsweise von USV USV-Basistechnologien Produkte der Online USV-Systeme AG Line-Interaktiv-USV‘s Dauerwandler- / Online-USV‘s Datawatch-Software

10 Mögliche Störfaktoren während der Stromübertragung
Blitzeinschlag Unwetter Sabotage Brand Kraftwerk / Stromerzeugung Öffentliches Versorgungsnetz / Stromübertragung Endgeräte / Stromverbrauch Betriebsstörung im Kraftwerk Kappen von Erdleitung durch Bagger Gleichzeitige Einschaltung vieler Geräte Übertragungs-säule-Schaden durch Unfall

11 Auswirkungen der Störfaktoren - Stromstörungen
Stromausfälle Überspannungen Unterspannungen Oszillationen Kurzunterbrechungen Spannungsspitzen (Bucks) Frequenzschwankungen Bei Stromstörungen kann die notwendige Effektivspannung von 230V nicht gesichert werden

12 Physikalische Darstellung von Stromstörungen
Verzerrungen der Spannungskurvenform (Beispiele) Spannungsspitze Oszillation Unterspannung Überspannung

13 Erhebung über Stromausfälle in Deutschland
Häufigkeit und Dauer von Stromausfällen 0-10 msec 10-20 msec 20 msec - 1 sec 1 sec - 1 h > 1 h 10 20 30 40 50 60 Häufigkeit p.a. Quelle: Fernmeldetechnisches Zentralamt Darmstadt

14 Agenda Stromversorgung: Struktur und mögliche Problembereiche
Stromversorgungsnetz in einer Volkswirtschaft Potentielle Gefahren für Versorgungsnetz und Stromstörungen Folgen und Schäden von Stromstörungen Problemlösung: Unterbrechungsfreie Stromversorgung (USV) Funktionsweise von USV USV-Basistechnologien Produkte der Online USV-Systeme AG Line-Interaktiv-USV‘s Dauerwandler- / Online-USV‘s Datawatch-Software

15 Auswirkungen von Stromstörungen in verschiedenen Branchen
Transport Lebensmittel- Industrie Zementofen Schmelzofen Handel Automobil— Industrie Papier- Industrie Glas- Industrie Telekom- munikation e-Commerce Krankenhaus Chemie / Kunststoffe Sicherheits- dienst Hoch Stromverfügbarkeit (Negative Wirkung eines Stromausfalls) Bauindustrie Mühlen Metallbau Textil- produktion Stahlwalz- werk Aluminium- walzwerk Niedrig Niedrig Mittel Hoch Spannungsqualität (Negative Wirkung von Stromschwankungen) Überarbeitet aus “Lösungen für die Erfassung und Überwachung der Netzqualität in deregulierten Energiemärkten“ // ALSTOM Energietechink GmbH, s. 5

16 “Immunität“ von Computer-Systemen bei Stromstörungen
Computer verkraften Unterspannungen bis zu 20% Überspannungen bis zu 10% Kurzunterbrechungen bis zu 10 Millisekunden Auch wenn ein Stromausfall nur Millisekunden dauert, was das menschliche Auge nicht registriert, kann es zu einem Server-Absturz kommen

17 Folgen von Stromstörungen für Computer-Systeme / IT-Umgebung
Serverabsturz / PC-Absturz Systemausfall Hardware-Schäden (Zerstörung von Netzteil, Festplatte) Software-Schäden (Neuinstallationen von Betriebssystemen, Anwendungen notwendig) Datenverluste (vor allem in Netzwerken) Netzwerk-Fehlfunktionen Inkonsistente Datenbanken (Daten sind nicht verloren, aber unbrauchbar)

18 Beispiele von Auswirkungen von IT-System-Störungen
Zahlungsverkehr-Stop Rechenzentrum in der Bank Produktionsausfall Produktionssteuerungs-PC Shop-Angebote sind offline E-Commerce-Server Lebensgefahr für Patienten Medizintechnik im Krankenhaus

19 Stromstörungen in der Realität
Ergebnisse einer aktuellen Umfrage unter 450 führenden Unternehmen in Deutschland: Die Betriebsbereitschaft nach einem Ausfall war erst nach Ø 4 Stunden wiederhergestellt Die Rekonfiguration eines Netzwerks kann bis zu 48 Stunden dauern Für die Wiedereingabe von 1MB Daten ist mit mindestens € 500,- zu kalkulieren

20 Finanzieller Schaden bei Stromstörungen
Die bei einem System-Absturz entstandenen Schäden: Schaden-Größenordnung Vollkostenkalkül % von befragten Unternehmen Über € ,- € ,- € ,- Unter € ,- 15% 25% 33% 27% Quelle: Studie von Price Waterhouse Coopers.de

21 Quelle: Contingency Planing Research
Kosten des Stromausfalls in verschiedenen Branchen Quelle: Contingency Planing Research

22 Inhalt Stromversorgung: Struktur und mögliche Problembereiche
Stromversorgungsnetz in einer Volkswirtschaft Potentielle Gefahren für Versorgungsnetz und Stromstörungen Folgen und Schäden von Stromstörungen Problemlösung: Unterbrechungsfreie Stromversorgung (USV) Funktionsweise von USV USV-Basistechnologien Produkte der Online USV-Systeme AG Line-Interaktiv-USV‘s Dauerwandler- / Online-USV‘s Datawatch-Software

23 Öffentliches Versorgungsnetz
Problemlösung: Unterbrechungsfreie Stromversorgung Was ist eine USV? Eine USV (Unterbrechungsfreie Stromversorgung) wird zwischen Stromversorgungsnetz (Steckdose) und Verbraucher geschaltet. Die USV schützt vor Spannungsschwankungen und Stromausfällen. USV Öffentliches Versorgungsnetz

24 Inhalt Stromversorgung: Struktur und mögliche Problembereiche
Stromversorgungsnetz in einer Volkswirtschaft Potentielle Gefahren für Versorgungsnetz und Stromstörungen Folgen und Schäden von Stromstörungen Problemlösung: Unterbrechungsfreie Stromversorgung (USV) Funktionsweise von USV USV-Basistechnologien Produkte der Online USV-Systeme AG Line-Interaktiv-USV‘s Dauerwandler- / Online-USV‘s Datawatch-Software

25 Line-Interaktive-USV: Dauerwandler- / Online-USV:
Funktionsprinzipien von USV Systemen Durch eine eingebaute Batterie ist die USV quasi ein eigenständiges Kraftwerk, und stellt eine konstante Ausgangsspannung von 230V sicher Basistechnologien von USV-Anlagen Line-Interaktive-USV: Dauerwandler- / Online-USV: Die USV überwacht ständig die Stromqualität im Versorgungs-netz. Bei registrierten Störun-gen übernimmt sie die Stromversorgung von End-geräten. Der Strom fließt permanent durch die USV. Die USV-Anlage wandelt dabei kontinuierlich Wechselstrom in Gleichstrom um. Hiermit wird die Batterie aufgeladen und gleichzeitig ein „perfekter“ Wechselstrom erzeugt, der die Endgeräte versorgt.

26 Line-Interactive-USV-Technologie
1. Im Normalbetrieb werden die Verbraucher direkt vom Netz versorgt 3. Die Kontrolleinheit überwacht die Stromqualität und registriert Schwankungen USV Kontroll-einheit USV- Eingang (Netz) USV- Ausgang (Verbraucher) Batterie 4. Bei einer Stromstörung schaltet die USV auf die interne Batterie um und versorgt die Verbraucher 2. Gleichzeitig wird die Batterie vom Netz aufgeladen

27 Dauerwandler-USV-Technologie (Online-Technologie), Klassifizierung: VFI-SS-111
1. Die Stromversorgung erfolgt ständig über USV - auch im Normalbetrieb. Hierbei erzeugt die USV über den Gleich- und Wechselrichter eine konstante Sinus-Ausgangsspannung USV Batterie USV- Eingang (Netz) USV- Ausgang (Verbraucher) Gleich-richter Wechsel-richter 3. Im Fall eines Stromausfalls wird der Wechselrichter aus dem Akkumulator gespeist, und die Verbraucher ununterbrochen weiter mit Strom versorgt 2. Gleichzeitig wird die Batterie vom Netz aufgeladen

28 Line-Interaktive-USV: Dauerwandler- / Online-USV:
Vergleich von USV-Basistechnologien: Vor- und Nachteile Line-Interaktive-USV: Dauerwandler- / Online-USV: Filterung des Stroms von Störungen Arbeitet wie ein Notstromaggregat – schaltet sich erst dann ein, wenn eine Stromstörung registriert wird Während der entstehenden kurzen Schaltzeiten ist die Stromversorgung nicht gesichert PC‘s sind dem Umschalten gegenüber in der Regel unempfindlich Allerdings können u.U. bereits diese kurzen Umschaltzeiten zu System- ausfällen bzw. Datenverlusten führen Unabhängig von der Qualität des eingehenden Stroms wird der Verbraucher mit „perfektem“ Sinus- Strom versorgt Vollständige Abschirmung von Stromstörungen Keine Schaltzeiten von Netz- auf Batteriebetrieb

29 Inhalt Stromversorgung: Struktur und mögliche Problembereiche
Stromversorgungsnetz in einer Volkswirtschaft Potentielle Gefahren für Versorgungsnetz und Stromstörungen Folgen und Schäden von Stromstörungen Problemlösung: Unterbrechungsfreie Stromversorgung (USV) Funktionsweise von USV USV-Basistechnologien Produktübersicht der Online USV-Systeme AG Line-Interaktiv-USV‘s Dauerwandler- / Online-USV‘s Datawatch-Software

30 Line-Interaktive-USV Dauerwandler- / Online-USV
Produktpalette von Online USV Systeme Produkte der Online USV-Systeme AG Line-Interaktive-USV Dauerwandler- / Online-USV BASIC P-Serie YUNTO P-Serie YUNTO Q-Serie ZINTO A-Serie XANTO RT-Serie XANTO S-Serie XANTO SR-Serie (19“Rackmount) DATAWATCH-Software

31 Inhalt Stromversorgung: Struktur und mögliche Problembereiche
Stromversorgungsnetz in einer Volkswirtschaft Potentielle Gefahren für Versorgungsnetz und Stromstörungen Folgen und Schäden von Stromstörungen Problemlösung: Unterbrechungsfreie Stromversorgung (USV) Funktionsweise von USV USV-Basistechnologien Produkte der Online USV-Systeme AG Line-Interaktiv-USV‘s Dauerwandler- / Online-USV‘s Datawatch-Software

32 Line-Interactive Produkte
BASIC P-Serie: Leistung: VA Schutz vor Spannungs- schwankungen und Stromausfall Hohe Überbrückungszeit Geräuschlos Intelligentes Batteriemanagement Hot-Swap-Batterie LC-Display ohne Schnittstelle BP500 / BP750 bzw. YP500 / YP750 YUNTO P-Serie: Wie BASIC P-Serie, jedoch mit Schnittstelle + DataWatch-Software für alle aktuellen Betriebssysteme. BP1250 bzw. YP1250

33 Line-Interactive Produkte
YUNTO Q-Serie: Leistung: VA Geräuschlos und kompakte Bauform Überspannungsschutz für Daten- und Telefonleitung Intelligentes Batteriemanagement RS232- und USB-Schnittstelle LED-Display Inklusive DataWatch-Software für alle aktuellen Betriebssysteme SNMP-fähig

34 ZA800 mit opt. Rackmontagekit
Line-Interactive Produkte ZINTO A-Serie: Leistung: 800 – 3000VA Rack-Tower-Kombimodell Perfekte Sinus-Ausgangsspannung mit Buck- und Boost-Funktion Skalierbare Überbrückungszeit *) Hot-Swap-Batterie Datenleitungsschutz USB- und RS-232-Schnittstelle, potentialfreie Kontakte Slot für SNMP-Netzwerkmanagement, Not-Aus* Inklusive DataWatch für alle aktuellen Betriebssysteme ZA800 / ZA1000 ZA1500 / ZA2000 ZA3000 ZA800 mit opt. Rackmontagekit *) ab ZA1500

35 Inhalt Stromversorgung: Struktur und mögliche Problembereiche
Stromversorgungsnetz in einer Volkswirtschaft Potentielle Gefahren für Versorgungsnetz und Stromstörungen Folgen und Schäden von Stromstörungen Problemlösung: Unterbrechungsfreie Stromversorgung (USV) Funktionsweise von USV USV-Basistechnologien Produkte der Online USV-Systeme AG Line-Interaktiv-USV‘s Dauerwandler- / Online-USV‘s Datawatch-Software

36 Dauerwandler-Produkte
XANTO RT-Serie: Leistung: 1000 – 3000VA Rack-Tower-Kombimodell IT-konform: klein, schwarz, leise Skalierbare Überbrückungszeit Hot-Swap-Batterie: Unkomplizierter Wechsel der Batterie ohne Abschalten Multifunktionale Schnittstelle: RS232- Schnittstelle und potentialfreie Kontakte Slot für SNMP-Netzwerkmanagementkarte Inklusive DataWatch-Software für alle aktuellen Betriebssysteme XANTO RT als Rack-Tower-Kombimodell XANTO RT 3000 in max. Ausbaustufe

37 Dauerwandler-Produkte
XANTO S-Serie: Leistung: 700 – VA Extrem robuste Bauart, besonders geeignet für Industrieumgebungen Skalierbare Überbrückungszeit durch externe Batteriepakete RS232-Schnittstelle Slot für optionale Schnittstellenkarten (SNMP, AS400, Relaiskontakte etc.) Inkl. DataWatch-Software für alle aktuellen Betriebssysteme Modelle: 1/1-phasig: 0,7 / 1,0*/ 1,5 / 2,0 / 3,0 / 6,0 / 10kVA 3/1-phasig: 10 / 15 / 20kVA XANTO S-Serie * XANTO S 700: keine skalierbare Überbrückungszeit

38 Dauerwandler-Produkte
XANTO SR-Serie: Leistung: 700 – 3000VA Technisch wie XANTO S-Serie Flaches Design (2HE) Geringe Einbautiefe (ab 410mm) Inkl. DataWatch-Software für alle aktuellen Betriebssysteme Skalierbare Überbrückungszeit Modelle: 700, 1000, 1500, 2000*, 3000VA* XANTO SR-Serie * 4HE, weil 2 separate Gehäuse

39 Inhalt Stromversorgung: Struktur und mögliche Problembereiche
Stromversorgungsnetz in einer Volkswirtschaft Potentielle Gefahren für Versorgungsnetz und Stromstörungen Folgen und Schäden von Stromstörungen Problemlösung: Unterbrechungsfreie Stromversorgung (USV) Funktionsweise von USV USV-Basistechnologien Produkte der Online USV-Systeme AG Line-Interaktiv-USV‘s Dauerwandler- / Online-USV‘s Datawatch-Software

40 DataWatch-Software Software zum Shutdown, Systemmanagement und -monitoring Kommunikation mit Einzelplatz-PCs und Netzwerkanwendungen DataWatch ist verfügbar für alle aktuellen Betriebssysteme

41 DataWatch Standard CD ROM (im Lieferumfang enthalten):
DataWatch-Produktserie DataWatch-Produktserie DataWatch Standard CD ROM (im Lieferumfang enthalten): UPSMON: grafisches Monitoringtool UPSMAN: menügesteuerte Konfiguration ereignis-orientierter Befehle UNMS Windows: gleichzeitige Überwachung von bis zu 9 USV‘s HP Openview Snap-In for Windows DataWatch Zusatzprodukte: RCCMD: Steuerungstool für weitere Server UNMS: Überwachung von mehr als 9 USV‘s HP Openview SnapIn for Unix & Sun Solaris UPS Dialer: UPS-Telefon Management-Module

42 Monitoringtool UPSMON I

43 Monitoringtool UPSMON II
Frequenz-Chart Zeitfenstervorgabe Spannungs-Chart

44 Monitoringtoo UPSMON IIIl
Terminplaner Event logfile

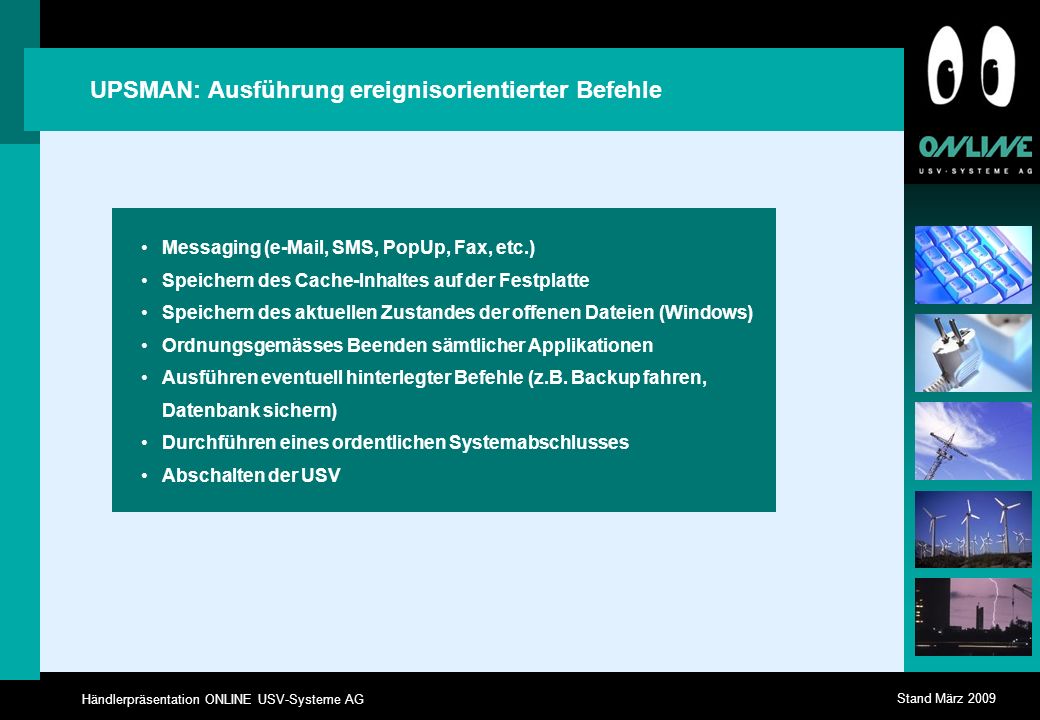

45 UPSMAN: Ausführung ereignisorientierter Befehle
Messaging ( , SMS, PopUp, Fax, etc.) Speichern des Cache-Inhaltes auf der Festplatte Speichern des aktuellen Zustandes der offenen Dateien (Windows) Ordnungsgemässes Beenden sämtlicher Applikationen Ausführen eventuell hinterlegter Befehle (z.B. Backup fahren, Datenbank sichern) Durchführen eines ordentlichen Systemabschlusses Abschalten der USV

46 UPSMAN: Windows and JAVA configuration
Vergabe von Logfiles Shutdown-Konfigurator Konfigurations-Menü Angabe von Eingabe-aufforderungen Event-Konfigurator

47 UNMS Monitoringtool für Windowsnutzer zur Überwachung mehrerer USVs. Kostenlos für bis zu 9 USVs. Auf Wunsch kundenspezifische Oberfläche.

48 Schnittstellen Seriell Seriell, LAN / WAN incl. RCCMD-Modul

49 Single-Server-Shutdown
Serielle Schnittstelle: seriell

50 Multi-Server-Shutdown
Serielle Schnittstelle - TCP/IP: Windows NT UPSMON seriell Novell RCCMD-Modul Unix RCCMD-Modul Vorteile: Software bereits im Lieferumfang Keine zusätzliche Hardware notwendig Linux RCCMD-Modul Admin UPSMON

51 Multi-Server-Shutdown
TCP/IP: Windows NT UPSMON Novell RCCMD-Modul Unix RCCMD-Modul Linux RCCMD-Modul SNMP-Adapter RJ-45 / BNC Admin UPSMON

52 USV-Konfigurator Um Kunden bei der Auswahl der optimalen USV zu unterstützen, hat die ONLINE USV-Systeme AG einen web-basierten USV-Konfigurator entwickelt. Anhand der ausgewählten Sicherheitsstufe, der Stromaufnahme, der Wirk- oder der Scheinleistungsaufnahme, der Eingangspannung, der Leistungsreserve und der gewünschten Überbrückungszeit bei Stromausfall wird die optimale USV automatisch ermittelt. Anschließend können die Leistungsdaten der USV angezeigt und die USV direkt via Internet bestellt werden.

53 Vielen Dank für Ihre Aufmerksamkeit !

54 Back-Up

55 Wir überlassen nichts dem Zufall
Fertigung nach ISO 9001 / CE-Zeichen Zertifiziert nach: EN 50022, EN , EN , EN , EN , IEC , IEC , IEC , IEC , IEC , IEC

56 Batterie-Lebensdauer nach Eurobat

57 DataWatch Shutdown Software
Software für den automatischen Systemabschluß bei Stromausfall Einsetzbar im heterogenen Netzwerk (inkl. SNMP-MIB Agent ) Menügesteuerte Konfiguration Benutzerdefinierter Shut-Down Abschalten der USV nach erfolgreichem Shut-Down DataWatch ist verfügbar für alle Novell, Windows NT und sämtliche gängige UNIX-Derivate

58 Shutdown durch DataWatch-Software
Speichern des Cache-Inhaltes auf der Festplatte Speichern des aktuellen Zustandes der offenen Dateien (Windows) Ordnungsgemässes Beenden sämtlicher Applikationen Ausführen eventuell hinterlegter Befehle (z.B. Backup fahren, Datenbank sichern) Durchführen eines ordentlichen Systemabschlusses Abschalten der USV

59 DataWatch Shutdown Software
Netzmanagement-Software, incl. SNMP-Agent, , Ferndiagnose, Multiserver-Shutdown RCCMD, Netzanalyse und vielen anderen Funktionen Novell 3.12, 4.0, 4.01, 4.02, 4.1, 5.0 Intranet 4.11, Windows 3.x, 95 und 98, Windows2000, Windows NT für Intel und Alpha, IBM OS/2 Unterstützung: YUNTO, ZINTO, XANTO Interactive Unix 3.2, Novel-Unixware, Linux 6.2 S.u.S.e, Red Heat, Caldera, BSD, SCO Unix SVR Open Server 5 Intel, Olivetti Unix, Siemens Sinix RM RISC MIPS, Siemens Reliant Unix 5.44, SILICON GRAPHICS IRIX MIPS, DEC ULTRIX, HP UNIX V 9 & 10.20, IBM AIX V 3 & 4 RS6000 & Power PC*, SUN Solrais für Intel und Sparc ab Version 2.4, Dynix PTX 4.4.2 Unix-Unterstützung: YUNTO Q, ZINTO, XANTO
