1 PROTECT bis 20 kVA Sicherheit für File- und Applikationsserver, Kassensysteme, Netzwerkabsicherung, Telekommunikationsnetze, Gebäudeleittechnik und Prozessleitsysteme

2 PROTECT 1. • Produktübersicht
2 te Generation Doppelwandler USV in n + x Technologie mit DSP Regelung 20000 VA 15000 VA 10000 VA VA VA VA VA VA

3 PROTECT 1. • Features Dauerwandler- / Online USV inkl. EUE ( VFI SS 111 nach IEC bzw. EN ) n + x Technologie zur Leistungserhöhung und/oder Realisierung einer ggfs. mehrfachen Redundanz State-of-the-art Technologie (DSP/CAN-Bus) Sinusförmige Stromaufnahme, Eingangsleistungsfaktor > 0,95 (PFC Korrektur) extrem weites Drehstrom - Eingangsspannungsfenster Geräuscharm; modernes, platzsparendes Design Kompatibel mit allen gängigen EDV Systemen inkl. Management- und Shutdown – Software, z.B. Windows, Linux, Mac OS Expansionsslot für Erweiterungskarten z.B. SNMP / SNMP PRO / potenzialfreie Meldungen Vor-Ort Service: Inbetriebnahmen, Servicepakete, etc. 24 Monate Gewährleistung

4 PROTECT 1. • Ausstattungsmerkmale
1.100 & BP oder 1. BP20 1.150 & 1. BP20 1.200 & 1. BP20 10 kVA 15 kVA 20 kVA Kommunikations-Slot für Erweiterungskarten • Parallelport • RS232-Schnittstelle Eingangssicherung • integrierte Handumgehung • großzügig dimensionierte Anschlussklemmen

5 PROTECT 1.200 (20 kVA) • Anschlüsse
Anschlussklemmenabdeckung für Netz-/USV-Eingang Klemmenpaar für Einzel- oder Parallelbetrieb USV-Ausgang Netzeingangssicherungsautomat Manueller Handumgehungsschalter Anschluss für BatteryPack Konnektoren für Parallelbetrieb Lüfter Kommunikationsslot RS232-Schnittstelle Kabelabfangeinheit Zugentlastungsschellen PE-/Erdungsklemmen Makrolonplatte Auszug aus der Betriebsanleitung

6 PROTECT 1. • Abmessungen PROTECT 1. 10 / 15 / 20 kVA
570 mm Extrem kompakte Bauweise geringe Aufstellfläche < 0,4m² Batterieschränke im Design der USV Blackline Batteriegebrauchsdauer: Jahre nach EUROBAT 720 mm 260 mm

7 Batterieschränke durchgängig im PROTECT 1. Design
PROTECT 1. • Überbrückungszeittabelle Batterieschränke durchgängig im PROTECT 1. Design Integrierte Batterien mit einer Gebrauchsdauer von Jahren nach EUROBAT

8 <<<< Überbrückungszeitangabe bei >>>>

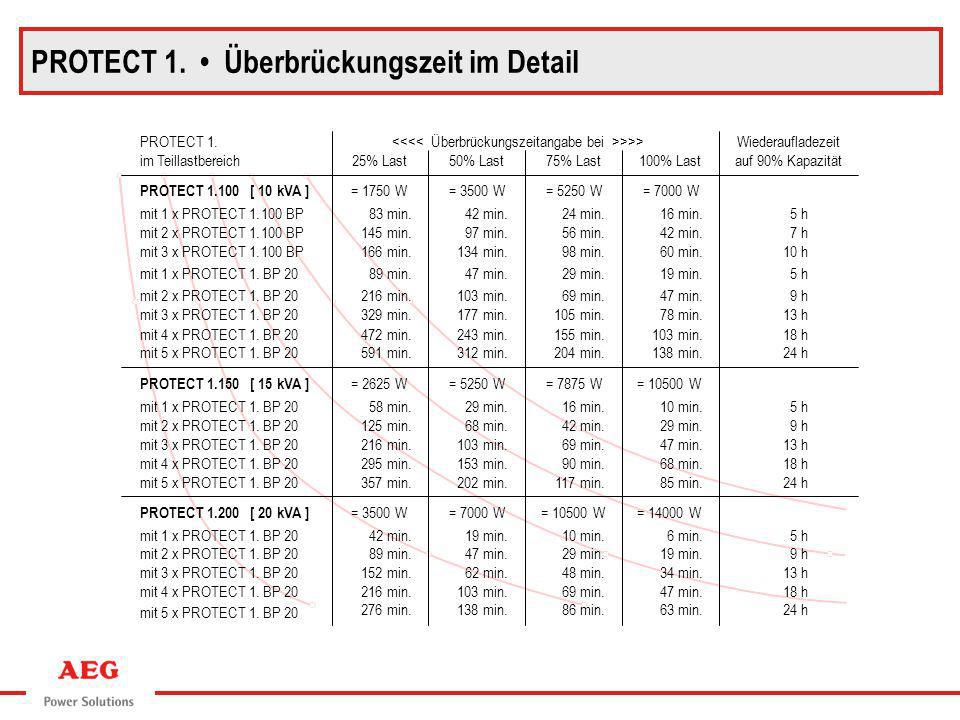

PROTECT 1. • Überbrückungszeit im Detail 10 h 60 min. 98 min. 134 min. 166 min. mit 3 x PROTECT BP 5 h 19 min. 29 min. 47 min. 89 min. mit 1 x PROTECT 1. BP 20 9 h 69 min. 103 min. 216 min. mit 2 x PROTECT 1. BP 20 16 min. 24 min. 42 min. 83 min. mit 1 x PROTECT BP 7 h 56 min. 97 min. 145 min. mit 2 x PROTECT BP 13 h 78 min. 105 min. 177 min. 329 min. mit 3 x PROTECT 1. BP 20 18 h 155 min. 243 min. 472 min. mit 4 x PROTECT 1. BP 20 34 min. 48 min. 62 min. 152 min. 10 min. 58 min. 68 min. 125 min. 24 h 63 min. 86 min. 138 min. 276 min. mit 5 x PROTECT 1. BP 20 6 min. = W = W = 7000 W = 3500 W PROTECT [ 20 kVA ] 85 min. 117 min. 202 min. 357 min. 90 min. 153 min. 295 min. = 7875 W = 5250 W = 2625 W PROTECT [ 15 kVA ] 204 min. 312 min. 591 min. = 1750 W PROTECT [ 10 kVA ] 100% Last 75% Last 50% Last 25% Last Wiederaufladezeit auf 90% Kapazität <<<< Überbrückungszeitangabe bei >>>> PROTECT 1. im Teillastbereich

9 PROTECT 1. • technisches Betriebsverhalten
Wirkungsgradverlauf PROTECT 1. Serie im reinen AC-AC / Normalbetrieb plus 2%, d.h. im Nennbetriebspunkt > 90%

10 PROTECT 1. • Technik (Bypass/EUE)
Elektronische Umschalteinrichtung (EUE) Verhalten bei Wechselrichterausfall/Überlast

11 PROTECT 1. • Regelungsprinzip
Momentanwertregelung der Ausgangsspannung Vergleich u mit u L R Belastung i + _ u 1 12 D 2 t

12 PROTECT 1. • Batterieschränke
PROTECT 1.BP / 15 / 20 kVA Batterieschränke auf Rollen, vollständig vorkonfektioniert Großzügig dimensionierter Anschlussbereich mit solider Kabelabfangung Batterien in Baugruppenträger, erleichtert separaten Batterietausch Hochwertige Batterieausführung (Panasonic)

13 PROTECT 1. BP • Transport & Einbringung
1. Schienenpaar unterhalb des Geräts dienen zur Fixierung und Stabilisierung während des Transports 2. Schienenpaar ist seitlich an der Palette angebracht und dient, wie im Bild zu sehen, dem leichten Abladen des Geräts Transport auf Spezialpalette

14 PROTECT 1. • Parallelbetrieb schematisch
Dreiphasiger Eingang Parallelschaltfeld inkl. externer Handumgehung Eingangsverteilfeld ( USV / Bypass / externe HU ) PROTECT 1.100 oder 1.150 oder 1.200 Parallelschaltfeld / ext. HU plus Unterverteilung Einphasiger Ausgang

15 Handumgehung- schalter
PROTECT 1. • Parallelbetrieb z.B. PROTECT 1.100 Eingangssicherung Anschlussklemmen Handumgehung- schalter Lüfter Parallelport Kommunikation (RS232) Expansionsport Batterie- anschluss PROTECT PROTECT PROTECT n + x Technologie, zur Leistungserhöhung und/oder Redundanzzwecken Einfach zu installieren Hohe Flexibilität kostengünstig

16 PROTECT 1. • Parallelbetrieb

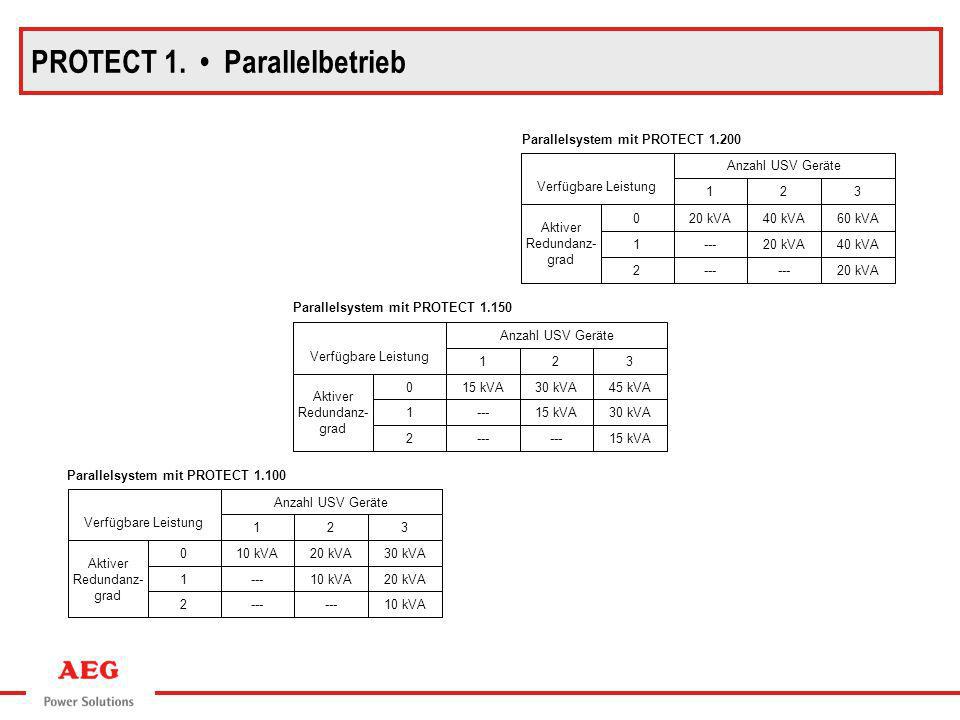

Parallelsystem mit PROTECT 1.100 10 kVA --- 2 20 kVA 1 30 kVA Aktiver Redundanz- grad 3 Anzahl USV Geräte Verfügbare Leistung Parallelsystem mit PROTECT 1.150 15 kVA 45 kVA Parallelsystem mit PROTECT 1.200 40 kVA 60 kVA

17 PROTECT 1. • Komponentendarstellung
Schematische Darstellung :
