1 LSI3041E-R & LSI3442E-R Controller Allgemeines: – Nicht konfigurierte Festplatten werden automatisch als Single Disks bzw. Logical Drives (einzelne Laufwerke) konfiguriert – Es werden nur Global Hot-Spare (hot-fix) Laufwerke unterstützt – Die Controller besitzen keinen Cache und keinen eigenen Prozessor (auch Software- oder Firmware RAID Controller genannt) – Die Controller unterstützen RAID 0, 1, 1E. Angezeigt werden die RAID Level jedoch als IM Integrated Mirror (RAID 1), IME Integrated Mirrored Enhanced (RAID 1E) und IS Integrated Striping (RAID 0) – Die Controller können SAS und SATA Komponenten verwalten.

2 Das BIOS Um in das BIOS zu gelangen muss Strg+C als Tastenkombination gedrückt werden, was beim Hochfahren angezeigt wird.

3 BIOS Defaults laden Hier die Alt+N Tasten drücken, um die Global Properties zu öffnen

4 BIOS Defaults laden Mit den Pfeiltasten Restore Defaults auswählen und mit der Enter Taste bestätigen. Danach mit der ESC Taste das Menü verlassen.

5 BIOS Defaults laden Um die Einstellungen zu speichern Save Changes then exit this menu auswählen und mit der Enter Taste bestätigen.

6 BIOS Defaults laden Controller auswählen und mit der Enter Taste bestätigen.

7 BIOS Defaults laden Advanced Adapter Properties auswählen und mit der Enter taste bestätigen.

8 BIOS Defaults laden Advanced Device Properties auswählen und mit der Enter taste bestätigen.

9 BIOS Defaults laden Restore Defaults auswählen und mit der Enter taste bestätigen. Danach mit der ESC Taste dieses Menü verlassen.

10 RAID 1 anlegen Mit den Pfeiltasten Menüpunkt RAID Properties auswählen und mit der Enter-Taste bestätigen.

11 RAID 1 anlegen Mit den Pfeiltasten Menüpunkt Create IM Volume auswählen und mit der Enter-Taste bestätigen.

12 RAID 1 anlegen Mit den Pfeiltasten auf der ersten Festplatte auf den Eintrag No wechseln und mit der Leertaste die Auswahl verändern auf Yes.

13 RAID 1 anlegen Sollte der Controller Daten auf der ersten Festplatte finden fragt er nach, ob er die Daten behalten oder löschen soll. Sind Daten vorhanden die nicht gelöscht werden sollen sondern nur gespiegelt, dann die M Taste drücken. Sollen die Daten jedoch gelöscht werden dann die D Taste drücken.

14 RAID 1 anlegen Wird die D Taste gedrückt zum löschen der Daten erscheint diese Warnmeldung. Diese mit der ESC Taste bestätigen.

15 RAID 1 anlegen Jetzt die 2. Festplatte mit der Leertaste auswählen. Danach lassen sich keine Festplatten für das RAID Laufwerk auswählen. Lediglich Festplatten für Hot-Spare lassen sich auswählen. Mit der C Taste für Create array das Menü verlassen.

16 RAID 1 anlegen Um die Einstellungen zu speichern Save Changes then exit this menu auswählen und mit der Enter Taste bestätigen.

17 RAID 1 Status anzeigen Mit den Pfeiltasten Menüpunkt RAID Properties auswählen und mit der Enter Taste bestätigen.

18 RAID 1 Status anzeigen Mit den Pfeiltasten Menüpunkt View Existing Array auswählen und mit der Enter-Taste bestätigen.

19 RAID 1 Status anzeigen Bei Type sollte aus IM zu sehen sein und bei Status sollte Optimal stehen.

20 RAID 1E anlegen Mit den Pfeiltasten Menüpunkt RAID Properties auswählen und mit der Enter-Taste bestätigen.

21 RAID 1E anlegen Mit den Pfeiltasten Menüpunkt Create IME Volume auswählen und mit der Enter-Taste bestätigen.

22 RAID 1E anlegen Mindestens drei Festplatten mit der Leertaste auswählen. Mit der C Taste für Create array das Menü verlassen.

23 RAID 1E anlegen Um die Einstellungen zu speichern Save Changes then exit this menu auswählen und mit der Enter Taste bestätigen.

24 RAID 1E Status anzeigen Mit den Pfeiltasten Menüpunkt RAID Properties auswählen und mit der Enter Taste bestätigen.

25 RAID 1E Status anzeigen Bei Type sollte aus IME zu sehen sein und bei Status sollte Optimal stehen.

26 RAID 0 anlegen Mit den Pfeiltasten Menüpunkt RAID Properties auswählen und mit der Enter-Taste bestätigen.

27 RAID 0 anlegen Mit den Pfeiltasten Menüpunkt Create IS Volume auswählen und mit der Enter-Taste bestätigen.

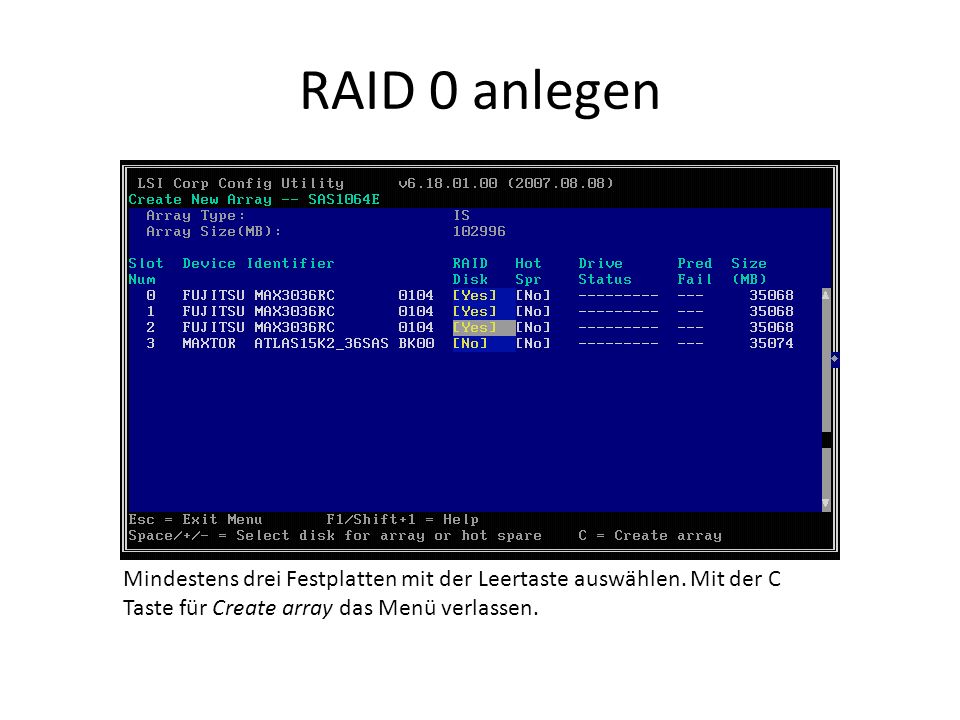

28 RAID 0 anlegen Mindestens drei Festplatten mit der Leertaste auswählen. Mit der C Taste für Create array das Menü verlassen.

29 RAID 0 anlegen Um die Einstellungen zu speichern Save Changes then exit this menu auswählen und mit der Enter Taste bestätigen.

30 RAID 0 Status anzeigen Mit den Pfeiltasten Menüpunkt RAID Properties auswählen und mit der Enter Taste bestätigen.

31 RAID 0 Status anzeigen Bei Type sollte aus IS zu sehen sein und bei Status sollte Optimal stehen.

32 Hot-Spare anlegen Variante 1 Mit den Pfeiltasten Menüpunkt RAID Properties auswählen und mit der Enter Taste bestätigen.

33 Hot-Spare anlegen Variante 1 Manage Array auswählen und mit der Enter Taste bestätigen.

34 Hot-Spare anlegen Variante 1 Manage Hot Spares auswählen und mit der Enter Taste bestätigen.

35 Hot-Spare anlegen Variante 1 Eine mit No gelb markierte Festplatte auswählen, mit der Leertaste auf Yes abändern und mit der C Taste für Commit Changes Konfiguration speichern.

36 Hot-Spare anlegen Variante 1 Um die Einstellungen zu speichern Save Changes then exit this menu auswählen und mit der Enter Taste bestätigen.

37 Hot-Spare anlegen Variante 1 Mit den Pfeiltasten Menüpunkt RAID Properties auswählen und mit der Enter Taste bestätigen.

38 Hot-Spare anlegen Variante 2 Es ist auch möglich ein Hot-Spare Laufwerk während der Erstellung des RAID Laufwerks zu definieren. Dazu muss ein Laufwerk auf der Spalte für Hot Spr auf Yes umgestellt werden.

39 BIOS verlassen Wenn die Konfiguration abgeschlossen ist, solange die ESC Taste benutzen bis die Meldung zum speichern der Einstellungen erscheint. Hier Save Changes then exit this menu auswählen und mit der Enter Taste bestätigen.

40 BIOS verlassen Nachdem die Konfiguration gespeichert wurde nochmals die ESC Taste benutzen. Jetzt sollte das Controllerauswahl Menü angezeigt werden. Hier Nochmal die ESC Taste benutzen.

41 BIOS verlassen Um das BIOS endgültig zu verlassen Exit the Configuration Utility and Reboot wählen und mit der Enter Taste bestätigen.
