Univ.-Prof. Dr.-Ing. H. Nacken Vorlesung Wasserwirtschaft & Hydrologie II Themen: Vorlesung 12 Grafische Bemessung von wasserwirtschaftlichen Speichern.

Ähnliche Präsentationen


Präsentation zum Thema: "Univ.-Prof. Dr.-Ing. H. Nacken Vorlesung Wasserwirtschaft & Hydrologie II Themen: Vorlesung 12 Grafische Bemessung von wasserwirtschaftlichen Speichern."—  Präsentation transkript:

1 Univ.-Prof. Dr.-Ing. H. Nacken Vorlesung Wasserwirtschaft & Hydrologie II Themen: Vorlesung 12 Grafische Bemessung von wasserwirtschaftlichen Speichern

2 Univ.-Prof. Dr.-Ing. H. Nacken analysieren anwenden verstehen erinnern Lehrziele der Veranstaltung erschaffen bewerten … und wenden dies in unterschiedlichen Aufgabenstellungen an. Sie verstehen das grafische Prinzip zur Bemessung von Rückhalteräumen …

3 Univ.-Prof. Dr.-Ing. H. Nacken Q z (t) Q a (t) V(t) V(t) = V(t-1) + [ Qz(t) – Qa(t) ] x dt Speicherwirtschaft

4 Univ.-Prof. Dr.-Ing. H. Nacken Speicherfüllung & Speicherleerung Q [m³/s] t Speicherfüllung Speicherentleerung Zufluss in den Speicher Abfluss aus dem Speicher Zufluss > AbflussZufluss < Abfluss

5 Univ.-Prof. Dr.-Ing. H. Nacken QÜ (t) Q ab V (t) QZ (t) t Q [m³/s] t Qab [m³/s] Speichermodell

6 Univ.-Prof. Dr.-Ing. H. Nacken Q[m³/s] t Q [m³] t SummenlinieAbflusszeitreihe Summenlinie

7 Univ.-Prof. Dr.-Ing. H. Nacken 1. Jahr2. Jahr3. Jahr Zufluss [m³] Zuflusssummenlinie max. mögliche konstante Abgabe (Summenlinie des Abflusses) Gegeben ist: Zuflusssummenlinie Frage: Wie groß ist die maximale, konstante Abgabemenge? Maximale konstante Abgabe

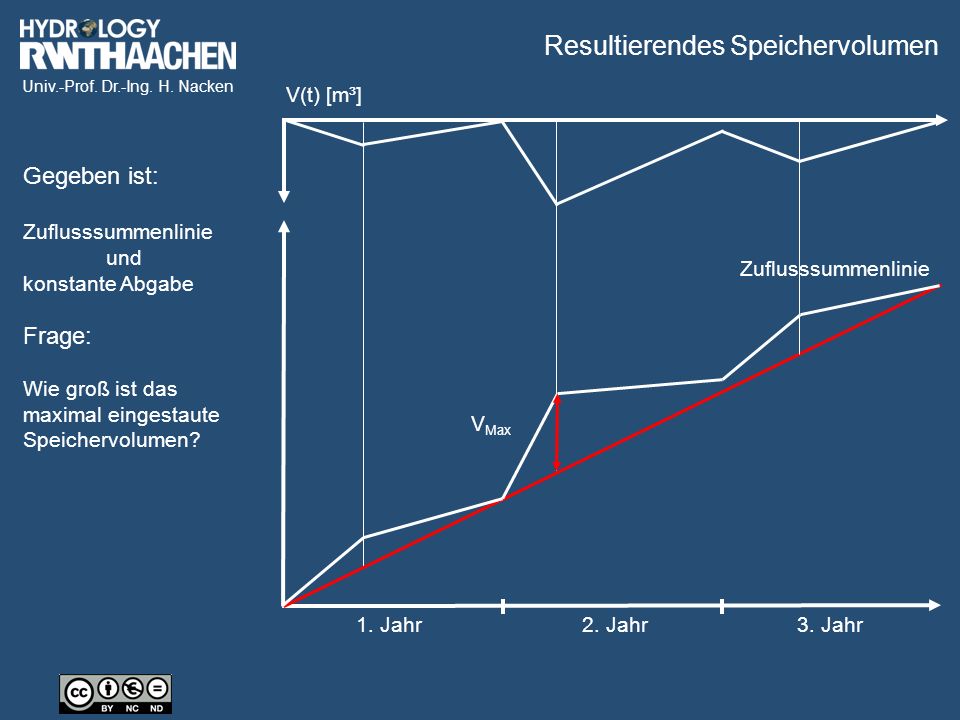

8 Univ.-Prof. Dr.-Ing. H. Nacken 1. Jahr2. Jahr3. Jahr Zuflusssummenlinie Resultierendes Speichervolumen V(t) [m³] Gegeben ist: Zuflusssummenlinie und konstante Abgabe Frage: Wie groß ist das maximal eingestaute Speichervolumen? V Max

9 Univ.-Prof. Dr.-Ing. H. Nacken 1. Jahr2. Jahr3. Jahr Zufluss [m³] max. Speichervolumen Überlauf Defizit Zuflusssummenlinie konstante Abgabe Gegeben sind: - Zufluss- summenlinie - eine konstante Regelabgabe - das maximale Speichervolumen Frage: Wann läuft der Speicher über? Ermittlung des Speicherüberlaufs

10 Univ.-Prof. Dr.-Ing. H. Nacken 1. Jahr2. Jahr3. Jahr Zufluss [m³] Erforderliche Speichergröße Zuflusssummenlinie konstante Abgabe Gegeben sind: - Zufluss- summenlinie - eine konstante Regelabgabe Frage: Wie groß muss das Speichervolumen sein, so dass die konstante Abgabe gewährleistet werden kann? Speichergröße bei konstanter Abgabe

11 Univ.-Prof. Dr.-Ing. H. Nacken 1. Jahr2. Jahr3. Jahr Zufluss [m³] max. Speichervolumen Tangente mit der geringsten Steigung maßgebend Zuflusssummenlinie max. konstante Abgabe Gegeben sind: - Zufluss- summenlinie - maximales Speichervolumen Frage: Wie groß ist die maximal mögliche konstante Abgabe? Konstante Abgabe bei gegebenem Volumen

12 Univ.-Prof. Dr.-Ing. H. Nacken [10 6 m³] Jul.Nov.Dez.Jan.Feb.Mrz. Apr. Mai.Jun. Aug.Sept.Okt. Monat Gegeben ist: - Zufluss- summenlinie Fragen: 1. Wie groß ist der maximal mögliche konstante Abfluss über das Jahr? 2. Wie groß muss das Speicher- volumen mindestens sein, um diesen konstanten Abfluss zu gewährleisten? Aufgaben

13 Univ.-Prof. Dr.-Ing. H. Nacken [10 6 m³] Jul.Nov.Dez.Jan.Feb.Mrz. Apr. Mai.Jun. Aug.Sept.Okt. Monat 53 Mio. m³/Jahr zu 1: Maximal mögliche konstante Abgabe

14 Univ.-Prof. Dr.-Ing. H. Nacken [10 6 m³] Jul.Nov.Dez.Jan.Feb.Mrz. Apr. Mai.Jun. Aug.Sept.Okt. Monat erforderliche Speichergröße: 12 Mio m³ zu 2: Minimales Speichervolumen Ab hier: Überlauf

15 Univ.-Prof. Dr.-Ing. H. Nacken [10 6 m³] Jul.Nov.Dez.Jan.Feb.Mrz. Apr. Mai.Jun. Aug.Sept.Okt. Monat Gegeben ist: - Zuflusssum- menlinie - Speichergröße Frage: Wie groß ist die maximal mögliche konstante Abgabe, wenn die Speichergröße 5 Mio. m³ beträgt? Aufgabe

16 Univ.-Prof. Dr.-Ing. H. Nacken Jul.Nov.Dez.Jan.Feb.Mrz. Apr. Mai.Jun. Aug.Sept.Okt. Monat [10 6 m³] Tangente mit der geringsten Steigung maßgebend Maximale konstante Abgabe aus dem Speicher: 30 Mio. m³/Jahr Lösung

17 Univ.-Prof. Dr.-Ing. H. Nacken [10 6 m³] Jul.Nov.Dez.Jan.Feb.Mrz. Apr. Mai.Jun. Aug.Sept.Okt. Monat Gegeben sind: - Zufluss- summenlinie - eine konstante Regelabgabe - Speichervolumen Frage: Bei einer Regel- abgabe von 4 Mio. m³ / Monat und einer Beckengröße von 10 Mio. m³ läuft das Becken über. Zu welchem Zeitpunkt geschieht dies? Aufgabe

18 Univ.-Prof. Dr.-Ing. H. Nacken Jul.Nov.Dez.Jan.Feb.Mrz. Apr. Mai.Jun. Aug.Sept.Okt. Monat [10 6 m³] Überlauf: 3 Mio m³ Überlauf: 9 Mio m³ Lösung
