1 Wasserwirtschaft, Hydrologie und Flussgebietsmanagement – Übungen Ao.Univ.-Prof. Dipl.Ing. Dr. Hubert Holzmann Institut für Wasserwirtschaft, Hydrologie und Konstruktiven Wasserbau Universität für Bodenkultur Wien Schadensanalyse

2 Nutzenwirkungen von Schutzmaßnahmen bei Hochwässern Ausgangslage Hochwasserereignisse verursachen häufig Schäden an - Personen, - Gebäuden, - Landwirtschaft und - Infrastruktureinrichtungen. Sie sind bedingt durch die physische Beschädigung von Objekten aber auch durch Sedimentation und Mobilisierung gefährlicher Stoffe. Die Höhe des Schadens ist abhängig von der Größe der überfluteten Fläche und dem Wert der darauf befindlichen Objekte.

3

4 Durch Hochwasserschutzmaßnahmen wird die Schadenserwartung herabgesetzt. Die Schutzwirkung der Maßnahmen beruht auf folgenden Prinzipien (1) Reduktion der Hochwasserscheitelwerte Änderung der Hochwasserhäufigkeit durch Hochwasserrückhaltebecken (2) Erhöhung der Abflusskapazität Lineare Schutzmaßnahmen (Uferschutzdämme) erhöhen den abflusswirksamen Gerinnequerschnitt und reduzieren die Überflutungshäufigkeit.

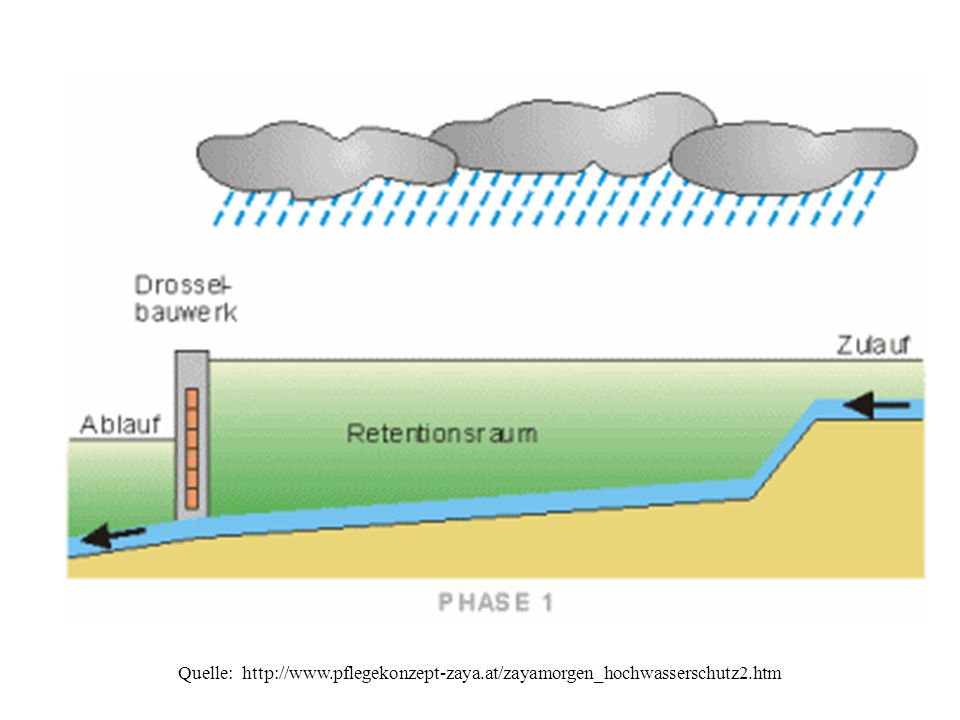

5 Quelle:

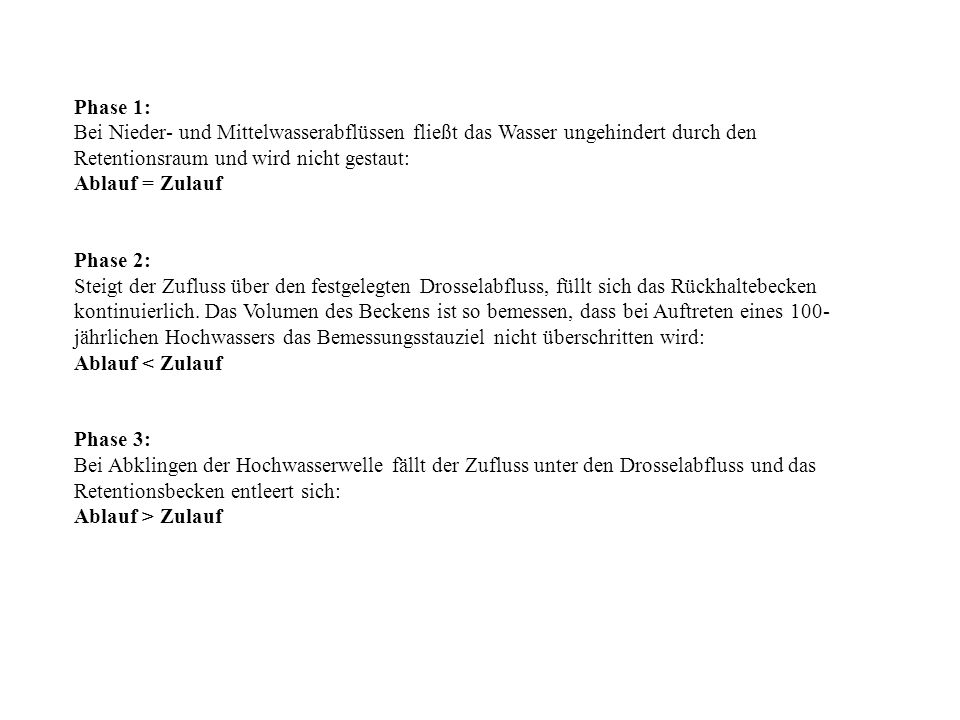

6 Phase 1: Bei Nieder- und Mittelwasserabflüssen fließt das Wasser ungehindert durch den Retentionsraum und wird nicht gestaut: Ablauf = Zulauf Phase 2: Steigt der Zufluss über den festgelegten Drosselabfluss, füllt sich das Rückhaltebecken kontinuierlich. Das Volumen des Beckens ist so bemessen, dass bei Auftreten eines 100- jährlichen Hochwassers das Bemessungsstauziel nicht überschritten wird: Ablauf < Zulauf Phase 3: Bei Abklingen der Hochwasserwelle fällt der Zufluss unter den Drosselabfluss und das Retentionsbecken entleert sich: Ablauf > Zulauf

7 Wirkungsweise eines Hochwasserrückhaltebeckens

8 Jan 51Oct 59Jul 68Apr 77Jan 86Oct Enns Monatswerte Abfluss (m3/s) Retentionswirkung eines Rückhaltebeckens

9 Hochwasserüberflutung ohne Schutzmaßnahmen

10 Hochwasserüberflutung mit linearen Schutzmaßnahmen

11 Schutzmassnahmen: Aktiv: - Schutzdämme - Mobiler Hochwasserschutz - (steuerbare) Rückhaltebecken - Sandsäcke Passiv: - Evakuierung von Mensch und Tier Hochwasserprävention

12 Optimierungsziele einer gesamtheitlichen Hochwasserschutzplanung: - Möglichst hoher Hochwasserschutzgrad - Wirtschaftlichkeit (Kosten-Nutzen-Vergleich) - Minimierung nachteiliger Auswirkungen auf Oberlieger und Unterlieger - Ökologische Eingriffsminimierung Dabei sind alle "Bausteine" des modernen gesamtschaulichen Hochwasserschutzes nach dem 3-Säulen-Modell zu prüfen und bei Eignung einzusetzen.

13

14

15 Ermittlung des Schadenspotentials - Ablaufschema

16 Wirkungsmatrix

17 Methodik Das Schadensausmaß ist zumeist eine Funktion der Hochwassergröße. Für eine Vorabschätzung der zu erwartenden Schäden wird zum einen die statistische Verteilung der Hochwässer herangezogen (Dichtefunktion). Zum anderen werden die spezifischen Schäden in Abhängigkeit zur Abflussgröße verwendet (Schadenfunktion). Das Produkt aus Hochwasserwahrscheinlichkeit und spezifischen Schäden ergibt den Schadenserwartungswert. Durch Integration über den möglichen Hochwasserabflussbereich ergibt sich eine geschlossene Lösung der Gesamtschadenserwartung.

18 Berechnungsprozedur zur Hochwasserschadenserwartung (aus SCHMIDTKE, 1984). Dichtefunktion bei Rückhaltebecken (h) A=0.031 ~ 3%

19

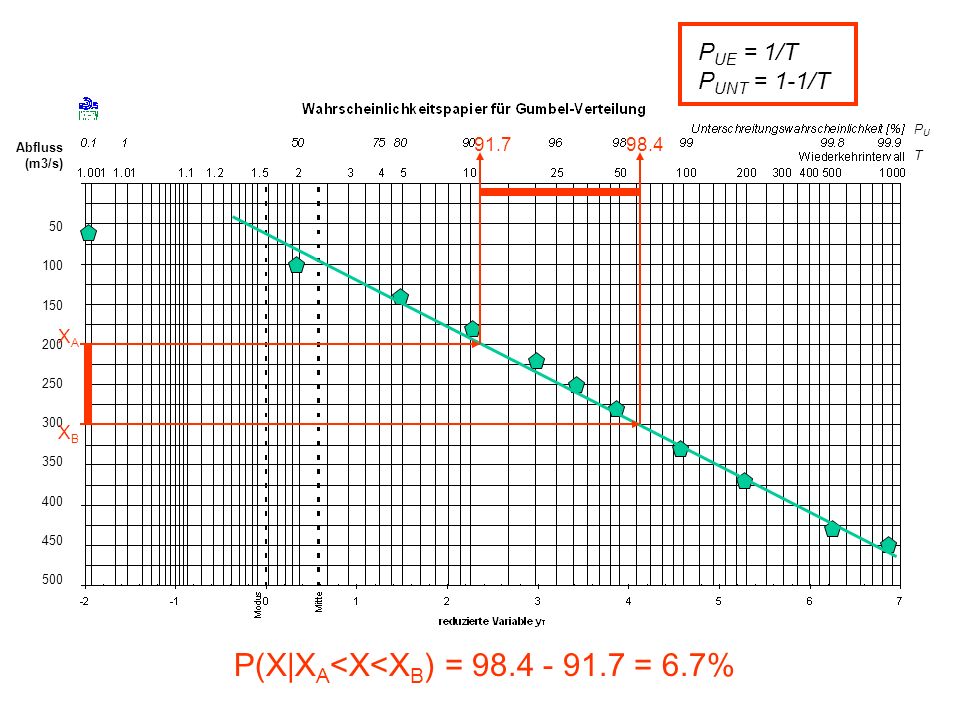

20 Abfluss (m3/s) XAXA 91.7 XBXB 98.4 P(X|X A

21 Schadenserwartung Der Erwartungswert des jährlichen Gesamtschadens wird folgendermaßen berechnet: (Glg.1) wobei S G... jährliche Gesamtschadenserwartung Q A... Ausbaudurchfluss (Abflusskapazität) HHQ... Höchstes Hochwasser S... Schadensfunktion h... Dichtefunktion der Hochwasserabflüsse (ohne Maßnahme)

22 Bei Hochwasserschutzmaßnahmen durch Rückhaltebecken ändert sich die Häufigkeitsverteilung der jährlichen Hochwässer von h nach h. Der verbleibende jährliche Restschaden errechnet sich demnach aus Gleichung (1) durch Verwendung von h anstelle von h. Die Hochwasserschadensminderung infolge der Schutzmaßnahme wird folgendermaßen berechnet: (Glg. 2) wobei S M... Schadensminderung infolge Maßnahme h... Dichtefunktion der Hochwasserabflüsse (mit Maßnahme) Bei der Wirtschaftlichkeitsbetrachtung der Schutzmaßnahmen wird die erwartete Schadensminderung als Nutzenkomponente den Kosten der Anlage gegenübergestellt.

23 Spezifischer Schaden: Schaden, der in Abhängigkeit vom Hochwasserscheitelabfluss festgelegt wird. Wird oft auch synonym zum Begriff Schadensfunktion verwendet. Abflusskapazität des Flussabschnitts: Darunter wird der, im Gerinneabschnitt schadlos abführbare Durchfluss verstanden. Bei flussgeregelten Abschnitten spricht man auch von Ausbaudurchfluss. Ausbaukosten: Die Kosten, die für die Herstellung und den Betrieb von Hochwasserschutzmaßnahmen angesetzt werden müssen. Sie steigen mit der Dimensionierungsgröße des Bauvorhabens. Verhinderte Schäden: Durch Hochwasserschutzmaßnahmen werden Schäden vermindert, die als Nutzen in die Wirtschaftlichkeitsbetrachtung eingehen. Zu den Schäden zählen Ernteschäden, Viehschäden, Sachschäden, Unfallfolgekosten, etc. Nutzenwirkungen: Neben den verminderten Schäden werden Bodenwertsteigerung, Kostenersparnisse und induzierte Einkommenswirkungen als weitere Nutzenwirkungen bezeichnet. Begriffserläuterungen

24 4. Programmbeispiel Hochwässer einer gegebenen Jährlichkeit verursachen Überflutungen mit zugehörigem Schadensausmaß. Durch die Errichtung eines Rückhaltespeichers erfolgt eine Dämpfung der Hochwasserscheitelwerte. Dadurch ändert sich die Häufigkeitsverteilung der Hochwasserspitzen. Folgende Fragen sind zu beantworten: 1.Wie hoch ist der durchschnittlich zu erwartende Gesamtschaden ohne Speicher? 2.Wie hoch ist der durchschnittliche, jährliche Restschaden nach der Errichtung des Speichers? 3.Wie müsste der Ausbaudurchfluss bei einer linearen Hochwasserschutzmaßnahme gewählt werden, um eine Schadenshalbierung gegenüber dem Ist-Zustand zu erzielen?

25 Schadensreduktion um 50%

26 Muth W. (1996): Hochwasserrückhaltebecken. Planung, Bau und Betrieb. Expert Verlag.
