1 Folie 1 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Herzlich Willkommen Roland Kistler Sales Engineer Tel. +49 (89) 242 39 90 17 E-Mail r.kistler@online-usv.de

2 Folie 2 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Netzwerk - Shutdown

3 Folie 3 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Frage: Reicht es nicht aus den Server nur mit den Stromkabel zur USV zu verbinden? Antwort: Nein. Eine Stromunterbrechung kann länger dauern als Batteriekapazität in der USV-Anlage vorhanden ist. Daher muss der Server bei längeren Stromunterbrechungen sicher herunter gefahren werden. Hierzu ist eine zusätzliche Datenverbindung (seriell, USB, Netzwerk) notwendig.

4 Folie 4 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Single-Server Shutdown mit DataWatch Datenverbindung seriell Folie 5 – 14 Multi-Server Shutdown mit DataWatch und RCCMD–Client Datenverbindung seriell und über Netzwerk Folie 15 – 20 Multi-Server Shutdown mit SNMP-Adapter und RCCMD-Client Datenverbindung über Netzwerk Folie 21 – 22

5 Folie 5 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Die DataWatch-Software ist bei jeder USV-Anlage (außer BASIC P) enthalten. Diese wird als DVD mitgeliefert und ist zusätzlich als Download verfügbar. http://www.online-usv.de/de/download/softwarefirmware.php Hinweis: Bitte verwenden Sie immer den aktuellen Lizenz-Key Alle gängigen Betriebssystemen (WIN, LINUX, MAC) werden unterstützt. Siehe hierzu „Merkblatt unterstützte Betriebssysteme“ auf unserer Webseite. DataWatch kommuniziert über die RS-232- oder USB- Schnittstelle. Die Software ist zweiteilig aufgebaut: 1.Konfigurationstool => UPS Manager 2.Überwachungstool => UPS Viewer (neu) UPS Monitor (alt) Single Server Shutdown mit DataWatch (1/10)

6 Folie 6 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 2. 3. Single Server Shutdown mit DataWatch (2/10) - Datenträger 1. 4.

7 Folie 7 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Single Server Shutdown mit DataWatch (3/10) – Download Webseite

8 Folie 8 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Ausführliche Videoanleitungen u. a. zur DataWatch Installation unter http://www.youtube.com/user/onlineusv oder auf jeder unserer Webseiten rechts unten, über das „Youtube“ Icon Single Server Shutdown mit DataWatch (4/10) – Videoanleitungen

9 Folie 9 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Single Server Shutdown mit DataWatch (5/10) – UPS Manager Konfigurationstool UPS Manager

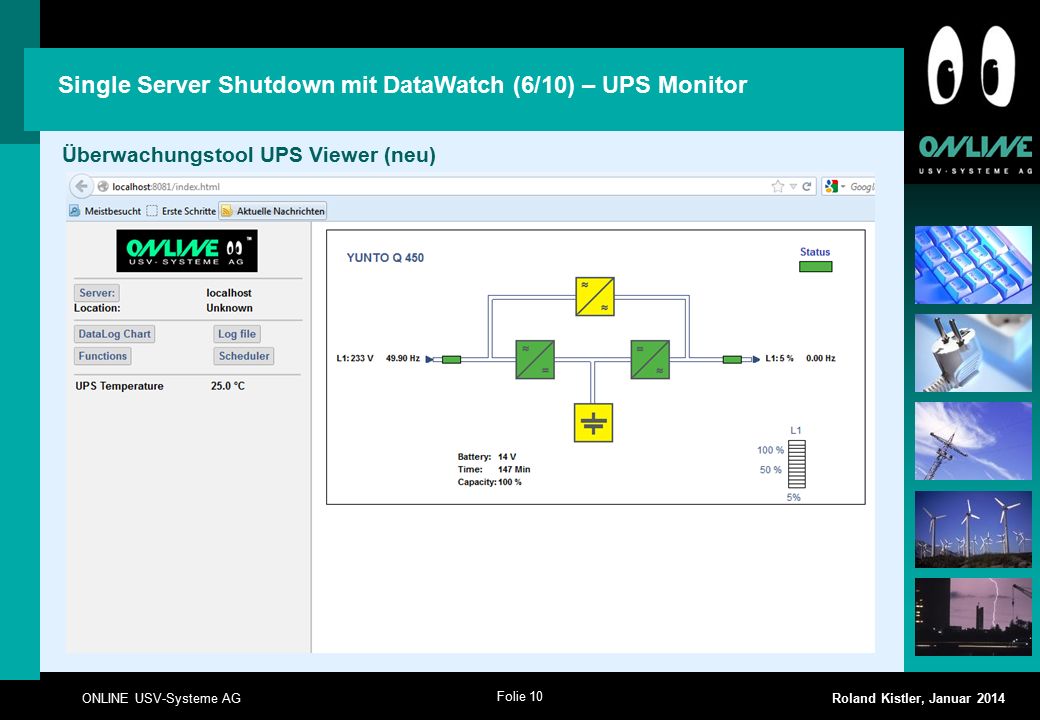

10 Folie 10 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Single Server Shutdown mit DataWatch (6/10) – UPS Monitor Überwachungstool UPS Viewer (neu)

11 Folie 11 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Single Server Shutdown mit DataWatch (7/10) – UPS Monitor Überwachungstool UPS Viewer (neu)

12 Folie 12 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Single-Server Shutdown mit DataWatch (8/10) – UPS Monitor Überwachungstool UPS Viewer (neu)

13 Folie 13 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Überwachungstool UPS Monitor (alt) Single-Server Shutdown mit DataWatch (9/10) – UPS Monitor

14 Folie 14 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Single-Server Shutdown mit DataWatch (10/10) - Prinzip USV z. B. XANTO S 2000 Switch 230V-Netz USV-gesichert 230V-Netz Serielle Verbindung oder USB Verbindung 2. SHUTDOWN 1 x Server mit DataWatch SW 2 x Server 1. Stromausfall ?

15 Folie 15 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 2 x Server mit RCCMD-Cient Software Multi-Server - Shutdown mit DataWatch und RCCMD-Client (1/6) USV z. B. XANTO S 2000 Switch 230V-Netz Serielle Verbindung oder USB Verbindung 2. SHUTDOWN3. RCCMD SHUTDOWN 1 x Server mit DataWatch SW 230V-Netz USV-gesichert 1. Stromausfall Achtung: Switch muss auch an 230V-Netz USV-gesichert 192.168.20.210192.168.20.211192.168.20.212

16 Folie 16 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Der erste Server auf dem die DataWatch Software installiert ist und der über RS-232- oder USB- Schnittstelle angeschlossen ist, fungiert als „Master-Server“ bzw. „RCCMD-Server“. Von diesem Server werden die Shutdown-Signale an weitere Server über das Netzwerk verschickt. Auf den weiteren Servern wird die optionale RCCMD Software ("Remote Console Command") installiert. Dies ist nur ein kleiner SW Agent. Nachteil: Falls der „RCCMD-Server“ ausfällt, können keine Shutdown Signale mehr verschickt werden. „Kleine“ Lösung für Multi-Server Shutdown bei 2 – 3 Server! Lösung für mehrere Server -> SNMP-Adapter und RCCMD-Client Multi-Server - Shutdown mit DataWatch und RCCMD-Client (2/6)

17 Folie 17 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Multi-Server - Shutdown mit DataWatch und RCCMD-Client (3/6) DataWatch Software

18 Folie 18 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 RCCMD Software RCCMD ist eine Netzwerk Client Software, die das Empfangen von Shutdowns und Nachrichten von einen „RCCMD Server“ ermöglicht. Als „RCCMD Server“ fungiert entweder die DataWatch Software oder der SNMP Adapter. Ein großer Vorteil der RCCMD Kommunikation ist, dass diese ereignisgesteuert und verbindungslos also ohne jegliche Netzwerkbelastung funktioniert. Im Gegensatz zu Mitbewerberprodukten wie z.B. Powerchute. Zusätzlich zu den bereits aufgeführten Betriebssystemen für DataWatch (Win, Linux und MAC) werden weitere Betriebssysteme unterstützt. Z.B. VMware, Citrix XEN, NOVELL Netware, Win NT 3.51, VMS, AS400 u. v. a. Siehe hierzu „Merkblatt unterstützte Betriebssysteme“ auf unserer Webseite. Multi-Server - Shutdown mit DataWatch und RCCMD-Client (4/6)

19 Folie 19 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Multi-Server - Shutdown mit DataWatch und RCCMD-Client (5/6) Installation RCCMD Software

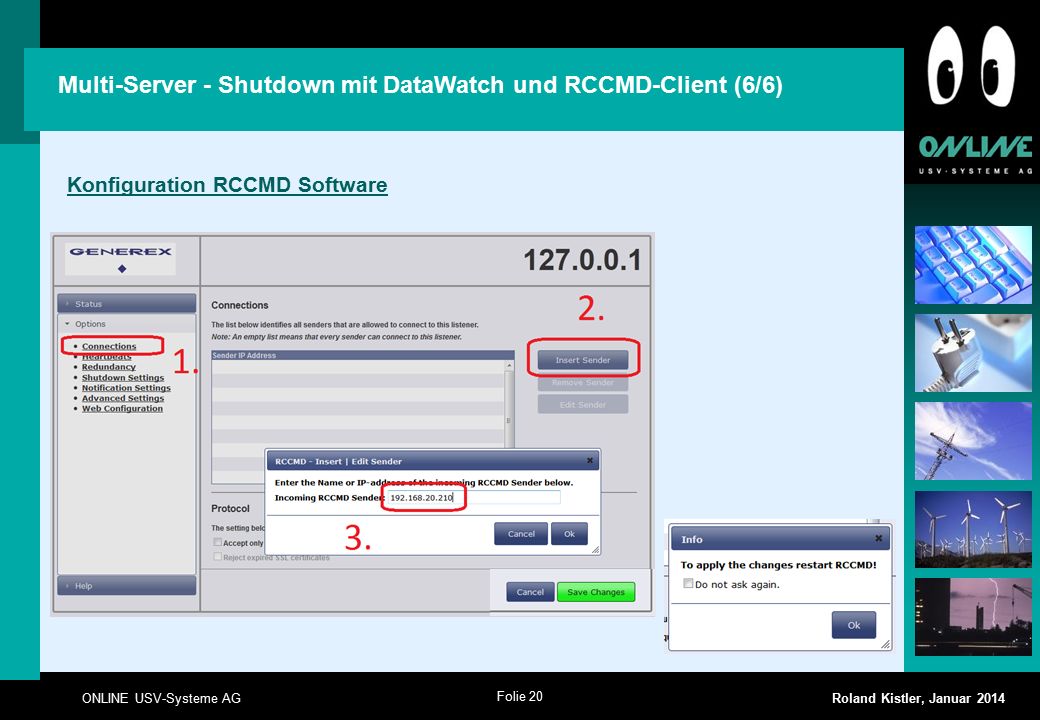

20 Folie 20 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Multi-Server - Shutdown mit DataWatch und RCCMD-Client (6/6) Konfiguration RCCMD Software

21 Folie 21 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Multi-Server - Shutdown mit SNMP-Adapter und RCCMD-Client (1/2) USV z. B. XANTO S 2000 Switch 230V-Netz 2. RCCMD SHUTDOWN 230V-Netz USV-gesichert 1. Stromausfall 4 x Server mit RCCMD-Cient Software SNMP-Adapter RCCMD-Server

22 Folie 22 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 In die USV wird ein SNMP-Adapter gesteckt (hot-swap-fähig). Auf diesen erfolgen alle Einstellungen, über einen Internet-Browser. Eine Installation der DataWatch Software ist hierbei nicht mehr notwendig. Auf allen Servern wird die RCCMD Software installiert. Standard Lösung für Multi-Server Shutdown Standard Lösung für Citrix (XEN) Standard Lösung für Hyper-V Standard Lösung für VMware (ESX u. ESXi*) * only commercial ESXi Multi-Server - Shutdown mit SNMP-Adapter und RCCMD-Client (2/2) DW7SNMP30 SNMP-Adapter Basic DW5SNMP30 SNMP-Adapter Professional

23 Folie 23 ONLINE USV-Systeme AG Roland Kistler, Januar 2014 Nächste Workshops und Messen Workshops: 26.03. 16:00 Uhr Sales 21.05. 16:00 Uhr Konfiguration SNMP-Adapter 16.07. 16:00 Uhr Tools SNMP-Adapter Messen: 11.02. Fröhlich & Walter Hausmesse in Saarbrücken 04.04. Also Hausmesse in Bochum 08.05. Ingram Micro Hausmesse in München 23.05. Herweck Hausmesse in Saarbrücken 26.06. Tarox Hausmesse in Dortmund XING: https://www.xing.com/net/prib6cf58x/usvexperten/
