EAGLE 5x für Einsteiger Teil 1 Zeichnen einer Schaltung Referenzen: EAGLE Kurzdokumentation, Handbuch, Tutorial Teil 1 Zeichnen einer Schaltung

Übersicht Kapitel 1 Programmkonzept Schritte vor dem Programmstart
Kleines Eagle-Wörterbuch Nicht (ganz) Windows-konforme Bedienung Jetzt geht‘s los Empfohlene Grundeinstellungen Verwenden der Hilfe So sollte jedes Projekt beginnen Neue Schaltung anlegen Ansicht der Toolbars Zeichnungsrahmen zufügen Schriftkopf ausfüllen Ende Kapitel 1 2

Notwendige Schritte VOR dem Programmstart:
EAGLE für Einsteiger Kapitel 1 Notwendige Schritte VOR dem Programmstart: Anmelden im Netzwerk mit dem üblichen Login Datei für den automatisierten Aufruf „Start EAGLE.bat“ aus dem Eagle-Verzeichnis in den eigenen Desktop kopieren Mit Doppelklick Batch-Datei starten Es werden automatisch alle erforderlichen Verzeichnisse angelegt und Eagle gestartet Das Einsteigen in das Schulnetz wurde bereits an anderer Stelle erklärt 4

Kleines Eagle-Wörterbuch - Schaltplan
EAGLE für Einsteiger Kapitel 1 Kleines Eagle-Wörterbuch - Schaltplan Layer … Zeichenebenen, durchsichtig, liegen übereinander, können nach Wunsch ein- und ausgeblendet werden Net … elektrische Verbindung von Bauteilen Junction … Verbindungspunkt von Netzen Wire … grafische Linien, Umrandung von Baugruppen SCH … Schematic, Schaltplan ERC … Electrical Rules Check, Prüfung auf Zeichnungs-Fehler im Schaltplan Overlap … Übereinander liegende Netze – Fehler! Back-Forward-Annotation … Verbindung Schaltung zu Layout, DARF NICHT VERLOREN GEHEN! Konsistenz … Übereinstimmung von SCH und BRD, wird beim ERC geprüft, DARF NICHT VERLOREN GEHEN! BRD … Board, Leiterplatte, Print(platte) Layout … der umgesetzte Schaltplan in die Kupferbahnen der Leiterplatte 5

Speichern mit Strg+S oder
EAGLE für Einsteiger Kapitel 1 Nur teilweise Windows-konforme Bedienung! Strg+C/Strg+V in bestimmten Bereichen Backspace und Entf funktionieren NICHT! Löschen NUR mit Speichern mit Strg+S oder Undo mit F9, Strg+Z oder Drucken mit Strg+P oder Neu mit Strg+N Öffnen mit Strg+O 6

EAGLE für Einsteiger Kapitel 1
Jetzt geht‘s los Aktiviertes Projekt Programm-Info 7

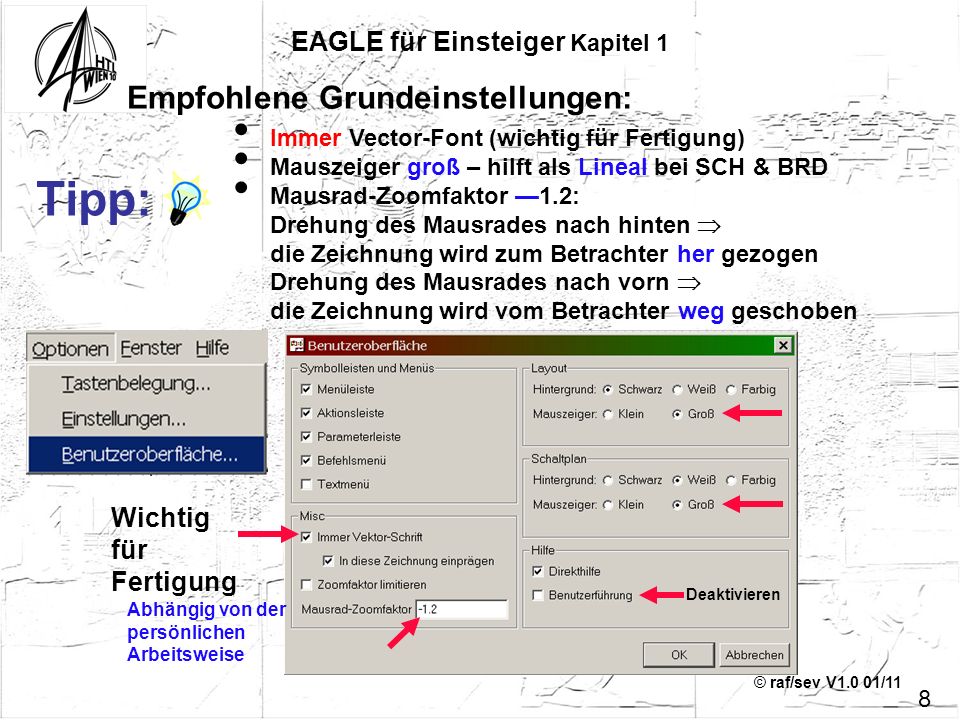

Empfohlene Grundeinstellungen:
EAGLE für Einsteiger Kapitel 1 Empfohlene Grundeinstellungen: Immer Vector-Font (wichtig für Fertigung) Mauszeiger groß – hilft als Lineal bei SCH & BRD Mausrad-Zoomfaktor —1.2: Drehung des Mausrades nach hinten  die Zeichnung wird zum Betrachter her gezogen Drehung des Mausrades nach vorn  die Zeichnung wird vom Betrachter weg geschoben Tipp: Wichtig für Fertigung Deaktivieren Abhängig von der persönlichen Arbeitsweise 8

Verwenden der Hilfe: Das Benutzen der Hilfe (F1) ist weder verboten noch peinlich, sondern HILFreich! Tipp: Das Hilfesystem ist kontext-sensitiv, d.h., bei einem aktiven Befehl wird der dazugehörige Hilfe-Text aufgerufen Weiterführende Links = Help Bus, Abgekürzte Schreibweise, Eingabe in der Kommandozeile, Abschluss mit „enter“ 9

So sollte jedes Projekt beginnen:
EAGLE für Einsteiger Kapitel 1 So sollte jedes Projekt beginnen: Neues Projekt anlegen, sinnvollen Namen vergeben, Beschreibung ausfüllen Rechte Maustaste In der Beschreibung kann auch der Änderungsdienst mit Kommentaren eingetragen werden, das hilft bei der späteren Bearbeitung 10

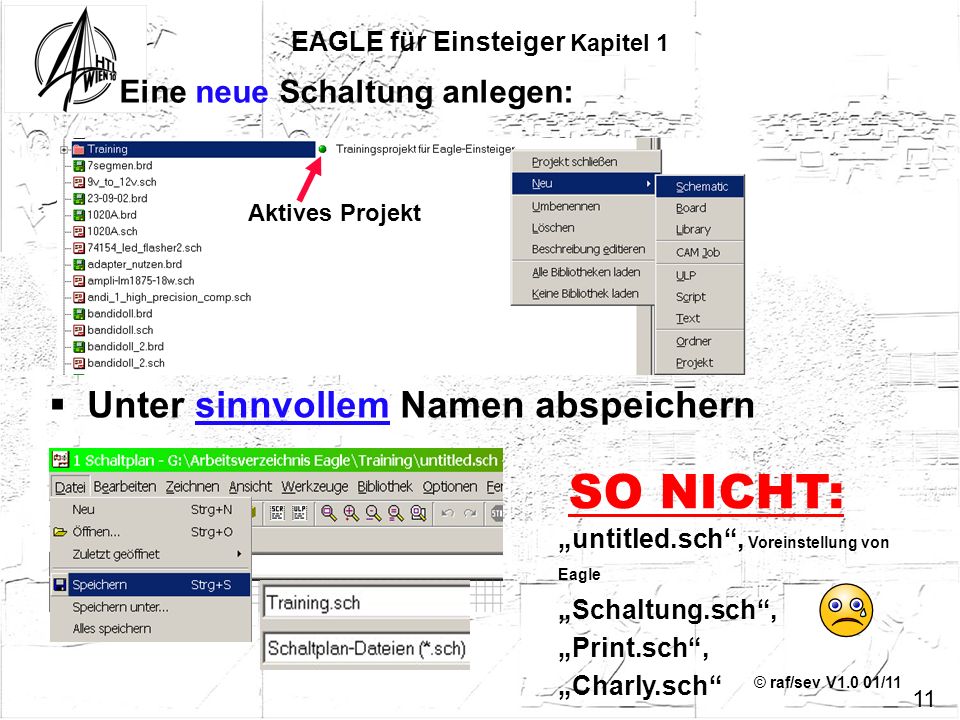

Eine neue Schaltung anlegen:
EAGLE für Einsteiger Kapitel 1 Eine neue Schaltung anlegen: Aktives Projekt Unter sinnvollem Namen abspeichern SO NICHT: „untitled.sch“, Voreinstellung von Eagle „Schaltung.sch“, „Print.sch“, „Charly.sch“ Falsch: „untitled.sch“, „Schaltung.sch“, „Print.sch“, „Charly.sch“ usw. 11

Ansicht der Toolbars im Schematic-Editor
EAGLE für Einsteiger Kapitel 1 Ansicht der Toolbars im Schematic-Editor Switch to Board Run ULP Zoom in Zoom Redraw Use Library Cancel Open Print Undo Help Info Display Move Mirror Group Cut Delete Pinswap Name Smash Split Wire Circle Rectangle Bus Junction ERC Show Mark Copy Rotate Change Paste Add Gateswap Miter Invoke Text Arc Polygon Net Label Value Save CAM-Prozess Sheet Script Zoom fit Zoom out Redo Zoom Select Go Grid Action-Toolbar Alle Befehle können in abgekürzter Form eingegeben werden. Befehlsabschluss mit „enter“, dann Mausklick links, bei Gruppen: Strg+Rechtsklick Die letzten 10 Befehle können beliebig oft abgerufen werden Tipp: Replace Cha wi 12 bedeutet: change width 12 (mil) Strichbreite Attribute Errors Kommando-Toolbar 12

HTL-Zeichnungsrahmen einfügen – „ADD“ Hinweis: Je nach Aufgabenstellung (Werkstätte, FTKL, …) stehen unterschiedliche Zeichnungsrahmen zur Verfügung! 13

Mit der Textfunktion Schriftkopf ausfüllen Schrift auf Layer 102, statt auf 91 (Net)! Zeichnungsnummer, falls bekannt/gefordert Schriftgrößen den Feldern entsprechend anpassen (Size)! 14

Übersicht Kapitel 2 Bauteilauswahl: Grundregel Bibliotheksauswahl/Copy
Bauteile einfügen Invoke Platzieren der Bauteile Ende Kapitel 2 15

Grundregel (passive Bauteile):
EAGLE für Einsteiger Kapitel 2 Grundregel (passive Bauteile): Widerstände (¼W, axial): ³ 5e, max. 8e Kleine Elkos (radial), für Kapazität < 100µF : 2e/Æ 6mm, >100µF: Datenblatt SMD-R/C/L: Reihe 1206 oder 0805 ® HTL_RCL.lbr Div. Brücken: 3e … 8e ® raf_discrete.lbr Tipp: Im Zweifelsfall reale Bauteile besorgen, anschauen & abmessen! 16

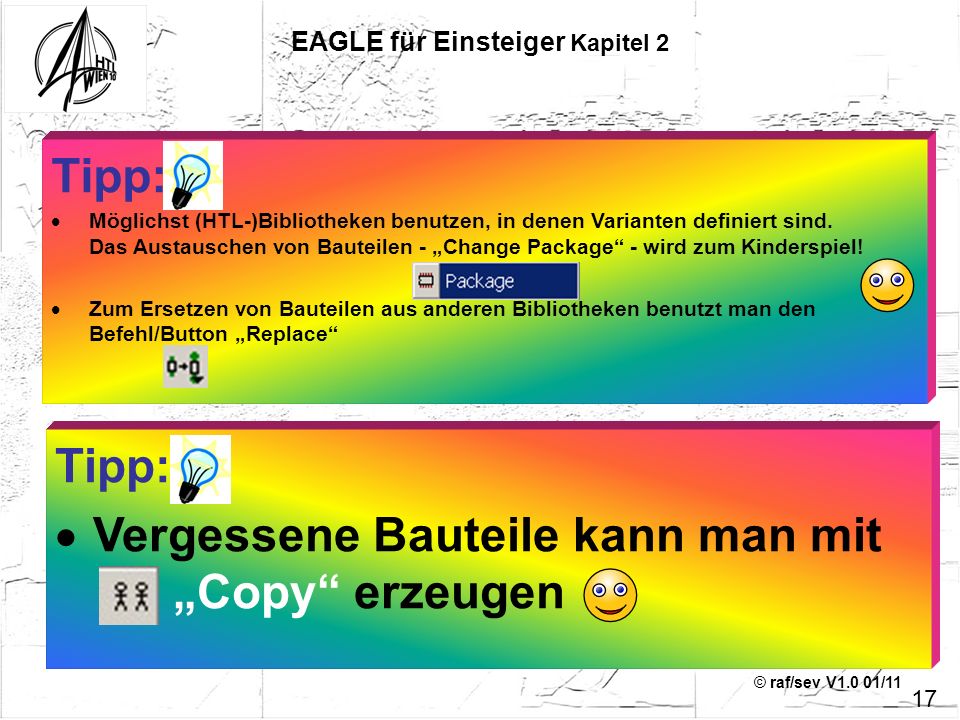

Tipp: Möglichst (HTL-)Bibliotheken benutzen, in denen Varianten definiert sind. Das Austauschen von Bauteilen - „Change Package“ - wird zum Kinderspiel! Zum Ersetzen von Bauteilen aus anderen Bibliotheken benutzt man den Befehl/Button „Replace“ Tipp: Vergessene Bauteile kann man mit „Copy“ erzeugen 17

Bauteile einfügen – „ADD“, wenn die Bibliothek nicht bekannt ist: „SEARCH“ Nur Teilstring = mehr Treffer Ergebnis: Hier wird alles durchsucht Tipp: Löscht vorherige Eingabe 18

Bei Integrierten Schaltungen (analog und digital): „INVOKE“ für die Versorgungsanschlüsse Danach alle weiteren für die Schaltung notwendigen Bauteile zufügen 19

Provisorisches Setzen aller Bauteile, großzügige Platzaufteilung mit System! Schnittstellen nach außen festlegen z.B. Löt-Pads, Klemmen für Verkabelung, Steckverbinder usw. Positionieren mit: Move oder F7 Rotate Mirror Leiterplatten- größe festlegen Elektrische Verbindungen IMMER mit „NET“ , WIRE NUR für Umrandungen oder Hilfszeichnungen 20

Übersicht Kapitel 3 Anfängerfehler 1 Anfängerfehler 2 Anfängerfehler 3
Tipp 1 Tipp 2 Erster Rohentwurf ERC und Korrektur Eingabe Bauteilwerte Fertige Rohfassung Ende Kapitel 3 21

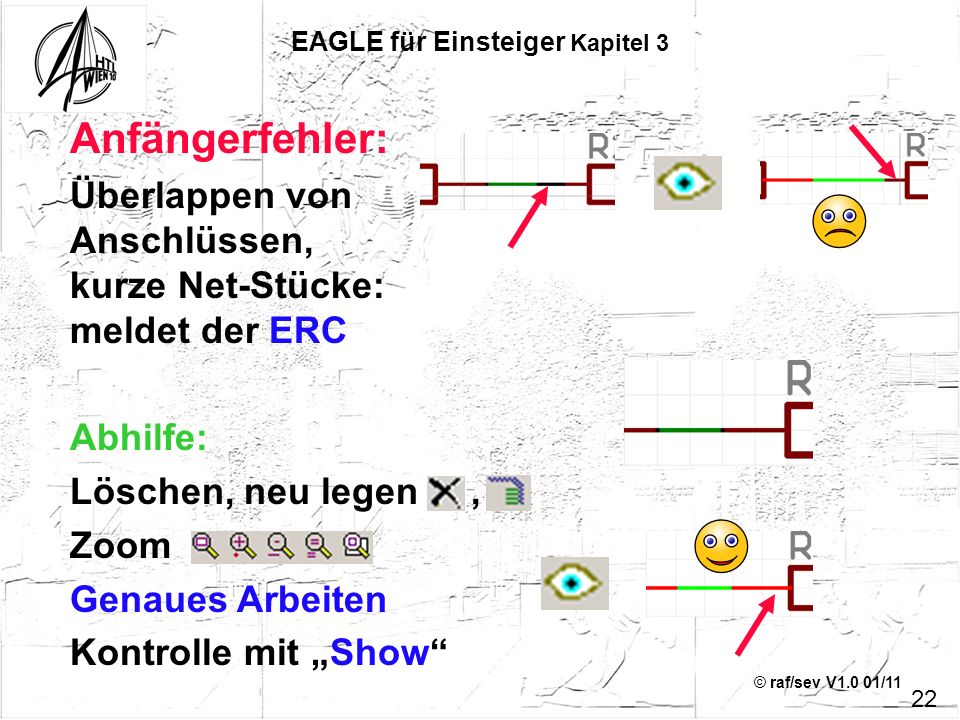

Anfängerfehler: Überlappen von Anschlüssen, kurze Net-Stücke: meldet der ERC Abhilfe: Löschen, neu legen , Zoom Genaues Arbeiten Kontrolle mit „Show“ 22

Anfängerfehler: Kein Abstand zwischen Bauteilanschluss und Netz – Kein Fehler, aber: Probleme beim Erweitern, Verschieben und Ändern (vor allem, wenn schon ein Layout vorhanden) 23

Anfängerfehler: Netze nicht orthogonal (rechtwinkelig) verlegt Abhilfe: Split oder F8 Move oder F7 24

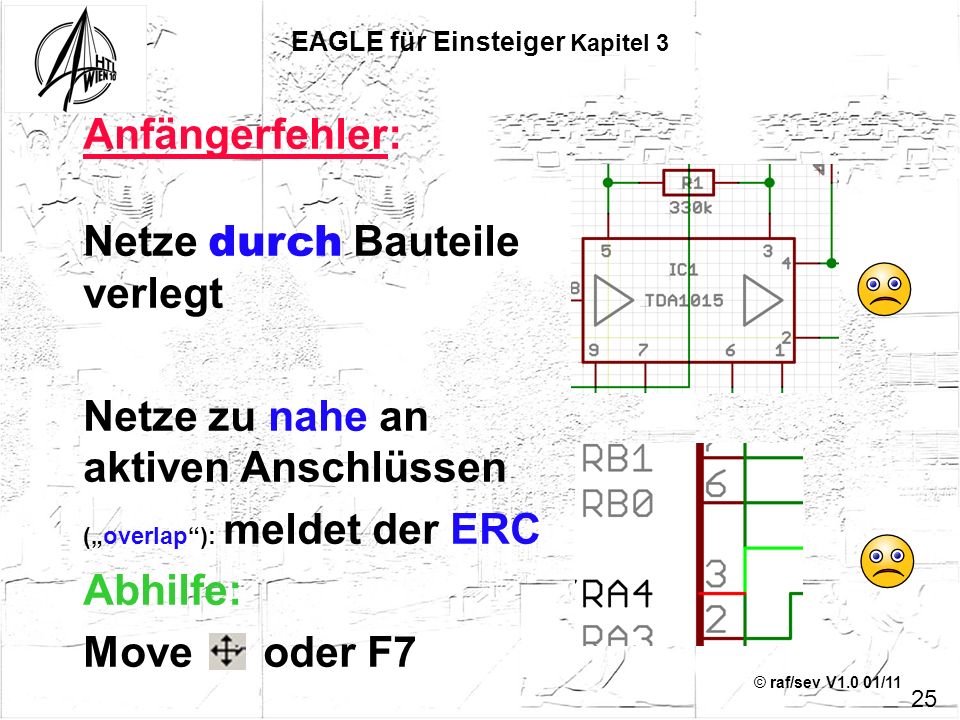

Anfängerfehler: Netze durch Bauteile verlegt Netze zu nahe an aktiven Anschlüssen („overlap“): meldet der ERC Abhilfe: Move oder F7 25

Tipp: Netze sinnvoll benennen – erleichtert den Überblick Anmerkung: Netze sind global gültig, d.h. über alle Schaltplan-Seiten hinweg Label 26

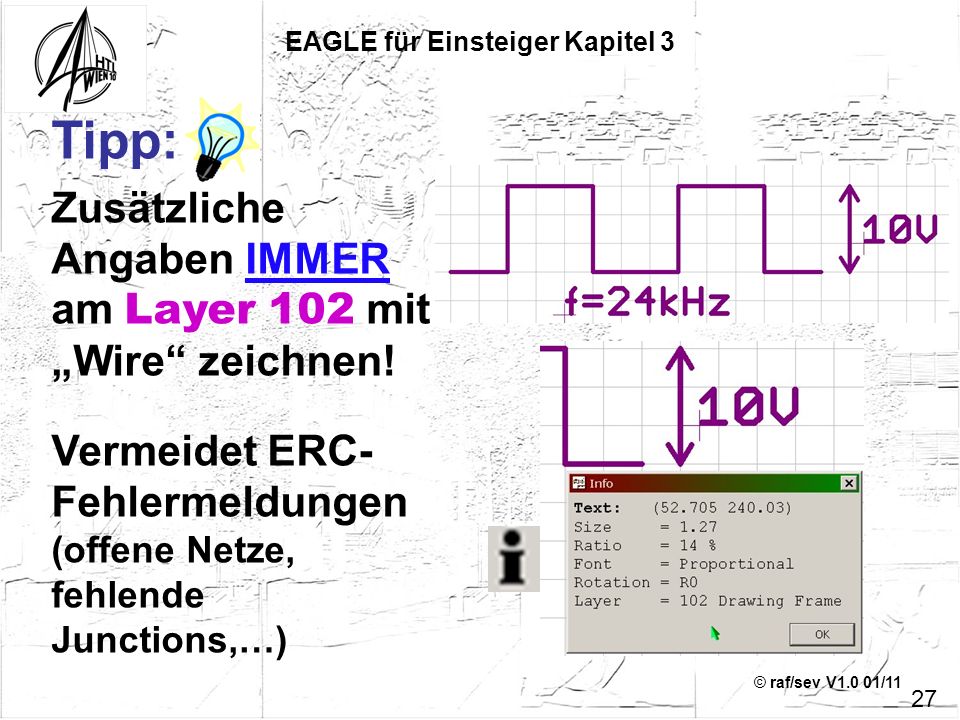

Tipp: Zusätzliche Angaben IMMER am Layer 102 mit „Wire“ zeichnen! Vermeidet ERC-Fehlermeldungen (offene Netze, fehlende Junctions,…) 27

Schaltung ist nun fertig gezeichnet Dann: ERC 28

Nach dem ersten ERC: SO sollte das Ergebnis NICHT ausschauen! Abhilfe: Fehler/Warnungen suchen und beheben Schon eher SO! Anmerkung: Die Warnung hängt mit der Bauteildefinition zusammen und kann hier gebilligt werden. Bei Brücken muss man die Warnungen billigen! 29

Nun werden die Bauteilwerte eingegeben Value Tipp: In allen Textfeldern funktioniert das Markieren mit der Maus, Strg+C beim Quell-Bauteil und Strg+V beim Ziel-Bauteil, wenn der gleiche Wert mehrfach verwendet werden kann. Arbeitserleichterung! 30

Die Rohfassung ist fertig! 31

Übersicht Kapitel 4 Feinarbeit – die Erste Anfängerfehler 5
Feinarbeit – die Zweite Endprodukt Vervielfältigen/Löschen Drucken, Grundeinstellungen Ende Kapitel 4 32

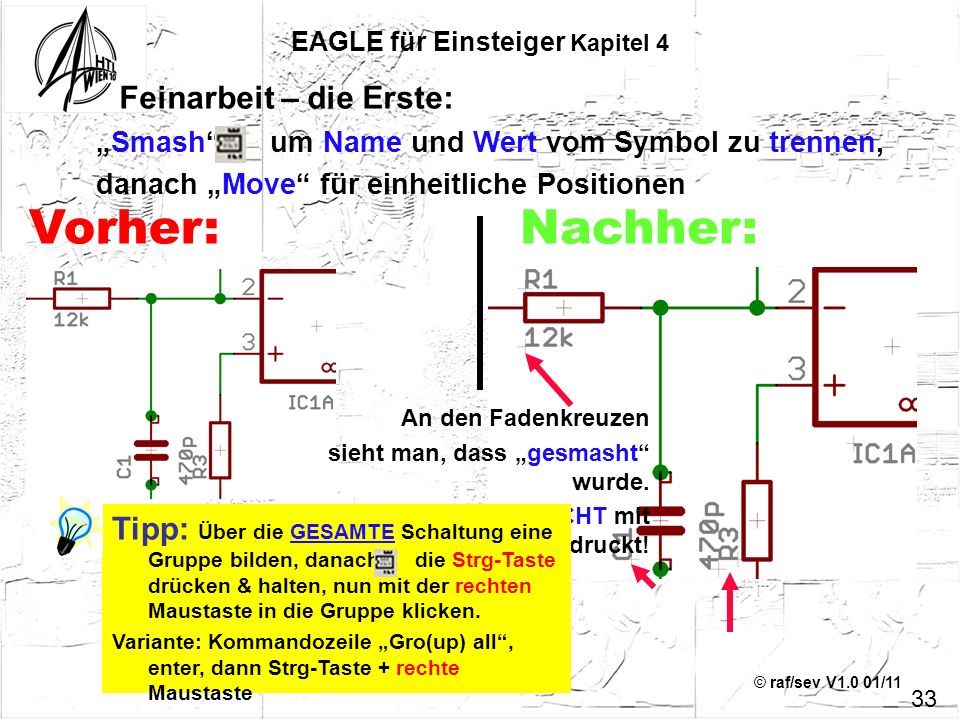

Feinarbeit – die Erste: „Smash“ um Name und Wert vom Symbol zu trennen, danach „Move“ für einheitliche Positionen Vorher: Nachher: An den Fadenkreuzen sieht man, dass „gesmasht“ wurde. Sie werden NICHT mit ausgedruckt! Tipp: Über die GESAMTE Schaltung eine Gruppe bilden, danach die Strg-Taste drücken & halten, nun mit der rechten Maustaste in die Gruppe klicken. Variante: Kommandozeile „Gro(up) all“, enter, dann Strg-Taste + rechte Maustaste 33

Anfängerfehler: Beschriftung an falscher Position Abhilfe: Move oder F7 Luftlinie zeigt zum richtigen Bauteil! 34

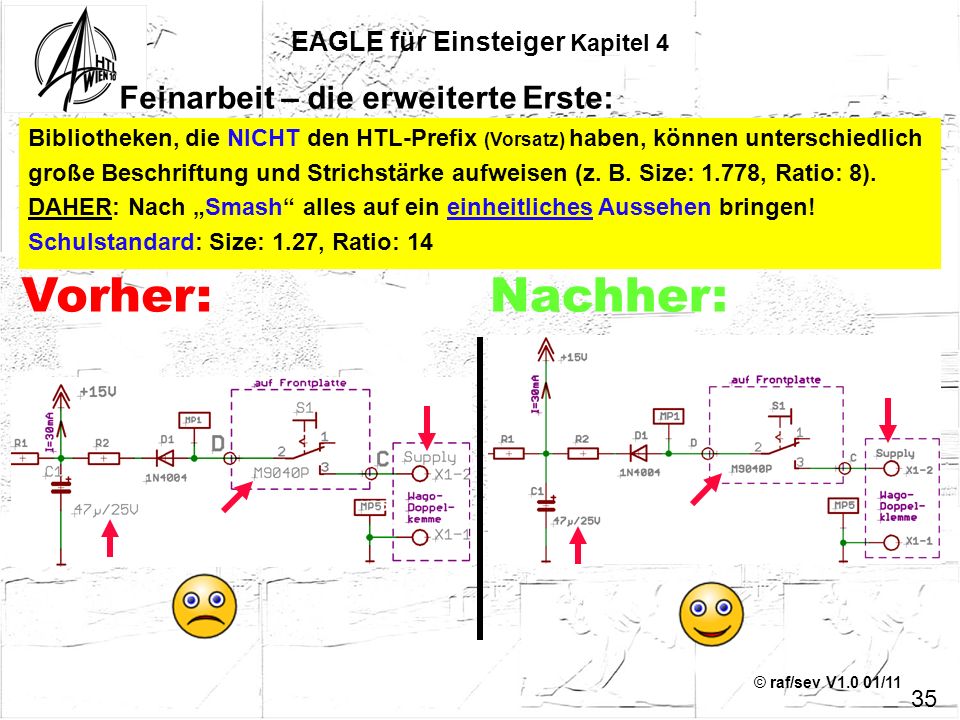

Feinarbeit – die erweiterte Erste: Bibliotheken, die NICHT den HTL-Prefix (Vorsatz) haben, können unterschiedlich große Beschriftung und Strichstärke aufweisen (z. B. Size: 1.778, Ratio: 8). DAHER: Nach „Smash“ alles auf ein einheitliches Aussehen bringen! Schulstandard: Size: 1.27, Ratio: 14 Vorher: Nachher: 35

Feinarbeit – die Zweite: Alles positioniert, beschriftet Der ERC meldet keine neuen Fehler: 36

Endprodukt: Wird zur Kontrolle Ausgedruckt und dient als unverzichtbare Arbeitsunterlage beim Layout! 37

Vervielfältigen von fertigen Schaltungsteilen: „Group“ „Cut“ + Maustaste „Paste“, absetzen & positionieren, kann beliebig oft wiederholt werden Löschen von Schaltungsteilen: „Group“ dann Strg + rechte Maustaste 38

Ausdrucken der Schaltung IMMER Ergibt sonst schwer lesbare Graustufen bei SW-Druckern! Für formatfüllenden Druck, sonst IMMER 1! Immer DEAKTIVIERT! Wichtige Grundeinstellungen VOR dem Drucken 39

Mit besonderem Dank an:
Alexander Sevelda, Leopold Wayßmaier, Helmut Weiss, Albert Rafetseder, sowie Schülern verschiedener Klassen für die konstruktive Kritik und Mitarbeit!

Gibt es noch Fragen? Weiter geht es im Teil 2, Layout

Danke für die Aufmerksamkeit
