1 1 3.2 Grundlegende digitale logische Schaltungen Integriete Schaltungen SSI, MSI, LSI, VLSI Kombinationsschaltungen Multiplexer, Demultiplexer Kodierer, Dekodierer Komparator PLA (Programmierte Logik Arrays – Programmable Logic Arrays) Arithmetische Schaltungen Schieber Addierer © Béat Hirsbrunner, University of Fribourg, Switzerland17. Oktober 2007

2 Integriete Schaltungen (1) Auch IC (Integrated Circuit) oder Chip genannt Typischerweise ein Stück Silikon (1*1 cm) Beispiel eines Chip mit vier Gates und 14 Pins

3 Integriete Schaltungen (2) 4 Klassen von Chips (je nach Anzahl von Gates) SSI-Schaltung (Small Scale Integrated): 1 bis 10 Gates MSI-Schaltungen (Medium Scale Integrated): 10 bis 100 Gates LSI-Schaltungen (Large Scale Integrated): 100 bis Gates VLSI-Schaltungen (Very Large Scale Integrated): > Gates Pins Jeder Pin passt zum Eingang- oder Ausgang eines Gates auf dem Chip oder zum Strom bzw. Zur Masse Uebliche Anzahl von Pins: 14, 16, 18, 20, 22, 24, 28, 40, 64, 68 (und bald 128, …) Die Pins sind auf 2 oder 4 Seiten des Chips angeordnet (oder an der Unterseite)

4 Kombinationsschaltungen (1) n-Multiplexer Definition. Schaltung mit : - 2 n Dateneingänge - n Steuereingänge - 1 Datenausgang Eigenschaft. Jede Wahrheits- tabelle mit n Variablen kann mit einem n-Multiplexer dargestellt werden: - jeder Eingang D i wird entweder mit Masse (logische 0) oder mit V cc (logische 1) verdrahtet.

5 Kombinationsschaltungen (2) Beispiel: die Mehrheitsfunktion (cf. Fig. 3.3) jeder Eingang D i wird entweder mit Masse (logische 0) oder mit V cc (logische 1) verdrahtet.

6 Kombinationsschaltungen (3) Demultiplexer 1 Eingangssignal, n Steuerleitungen, 2 n Ausgangsleitungen Ausgang k wird gewählt wenn der binärwert der Steuerleitungen k beträgt Dekodierer n Eingangssignale, 2 n Ausgangsleitungen Ausgang k wird gewählt wenn der binärwert der Eingangssignale k beträgt (cf. Fig. 3.13) Komparator 2n Eingangssignale, 1 Ausgangssignal Ausgangssignal = 1 falls alle n Eingangssignale paarweise identisch sind (cf. Fig. 3.14) Programmierte Logik-Arrays (Programmable Logik Array, PLA) … (cf. Fig. 3.15)

7 7 Dekodierer

8 8 Komparator

9 9 Programmierte Logik-Array (PLA)

10 Arithmetische Schaltungen (1) Schieber Verschiebung eines bits nach rechts (c=1) oder nach links (c=0)

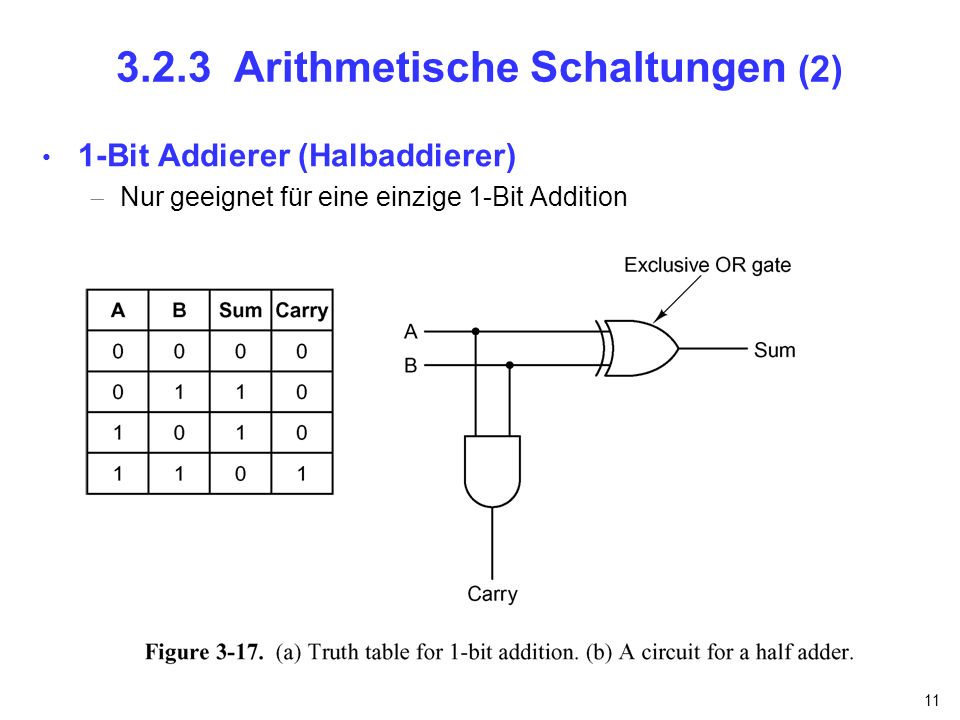

11 Arithmetische Schaltungen (2) 1-Bit Addierer (Halbaddierer) Nur geeignet für eine einzige 1-Bit Addition

12 Arithmetische Schaltungen (3) 1-Bit Addierer (Voll Addierer) Geeignet für eine Reihe von 1-Bit Additionen
