Referat Operationsverstärker Betreuer: Michael Schlüter 08.05.2008 Dengke Ye.

Ähnliche Präsentationen


Präsentation zum Thema: "Referat Operationsverstärker Betreuer: Michael Schlüter 08.05.2008 Dengke Ye."—  Präsentation transkript:

1 Referat Operationsverstärker Betreuer: Michael Schlüter Dengke Ye

2 Operationsverstärker - D. Ye2 Gliederung Definition OPV Aufbau und Funktionsweise OPV - Idealer und realer OPV Grundschaltungen - Invertierender und nicht invertierender Verstärker Anwendungen - Addierer, Subtrahierer, Komparator

3 Operationsverstärker - D. Ye3 Definition Operationsverstärker (OPV) Elektronisches Bauelement Signal verstärken Operation durchführen

4 Operationsverstärker - D. Ye4 Aufbau und Funktionsweise Differenzverstärker, Zwischenverstärker, Endstufe Zwei Eingänge P- und N-Eingang Galvanische Kopplung Negative und Positive Betriebsspannung Spannung betragsmäßig gleich groß ±5V, ±12V und ±15V

5 Operationsverstärker - D. Ye5 Idealer Operationsverstärker Verstärkungsfaktor unendlich groß Eingangswiderstand unendlich groß Kein Ausgangswiderstand Frequenzbereich 0…unendlich Rauschen/Verzerrung vernachlässigbar

6 Operationsverstärker - D. Ye6 Realer Operationsverstärker Verstärkungsfaktor paar hundert tausend Eingangswiderstand bis 1 MOhm Ausgangswiderstand bis 100 Ohm Frequenzbereich MHz

7 Operationsverstärker - D. Ye7 Invertierender Verstärker Parallel-Spannungs- Gegenkopplung Positiver Eingang an Masse Virtuelle Masse am N- Eingang Strom von Masse zu neg. Spannungsquelle

8 Operationsverstärker - D. Ye8 Nicht invertierender Verstärker Reihen-Spannungs- Gegenkopplung Eingangssignal zum Ausgangssignal phasengleich Rückkopplung des Ausgangssignals

9 Operationsverstärker - D. Ye9 Addierer Prinzip des invert. Verstärkers Zwei oder mehr Eingänge Weitere Spannungsquelle mögl. Addieren von Spannungen und Strömen

10 Operationsverstärker - D. Ye10 Subtrahierer Kombination eines Invert. und nicht invert. Verstärkers Voraussetzung gleiche Verstärkung Ausgangswiderstände niederohmig

11 Operationsverstärker - D. Ye11 Komparator ohne Hysterese Einfache OPV-Schaltung Analoger Spannungsvergleicher Rechtechförmiges Ausgangssignal Ausgang abhängig von Eingang Kennlinie des Komparators

12 Operationsverstärker - D. Ye12 Komparator mit Hysterese Mitkopplung (positive Rückkopplung) Schmitt-Trigger Analoger Vergleicher mit Schwellwert Hysterese-Spannung Kennlinie des Komparators

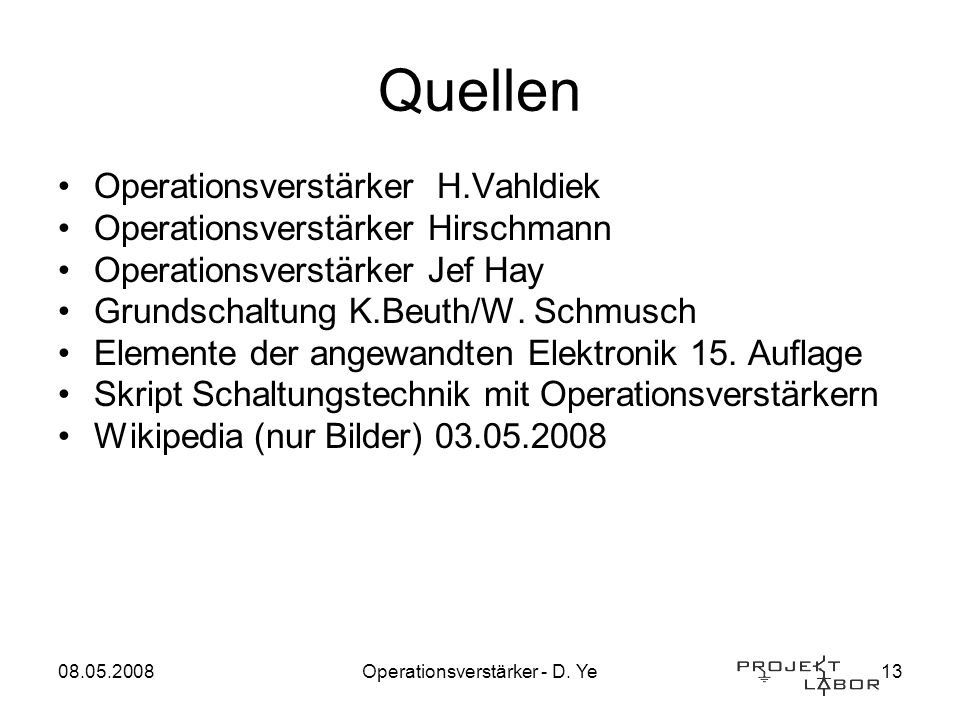

13 Operationsverstärker - D. Ye13 Quellen Operationsverstärker H.Vahldiek Operationsverstärker Hirschmann Operationsverstärker Jef Hay Grundschaltung K.Beuth/W. Schmusch Elemente der angewandten Elektronik 15. Auflage Skript Schaltungstechnik mit Operationsverstärkern Wikipedia (nur Bilder)

14 Ende Vielen Dank für Ihre Aufmerksamkeit

15 Fragen???
