1 Elektrische Spannungen über Kondensator, Spule und Widerstand

2 Inhalt Spannungen und ihre Ursachen für Kondensator Spule Widerstand
Beantwortet die Frage: Welche Vorgänge sind mit Energie-Transport verbunden?

3 Fundamentale Bauteile der Elektrizitätslehre
Kondensator Spule Ohmscher Widerstand

4 Spannung über den Bauteilen
Unter welchen Bedingungen erscheint eine Spannung „über“ diesen Bauteilen? Mit anderen Worten: Unter welchen Bedingungen ist für den Ladungstransport durch diese Bauteile Arbeit erforderlich?

5 Verschiebung einer Ladung gegen die Spannung U
1 0,5 Arbeit (J) U Positives Vorzeichen trägt die einer positiven Ladung zugeführte Arbeit (Die vom Helfer auf die Ladung ausgeübte Gegenkraft ist nicht dargestellt)

6 Ursache der Spannung (1): Aufgeladener Kondensator
0,5 Arbeit (J) U

7 Ursache der Spannung (2): Aufbau einer Spannung durch Induktion in einer Spule
Volt 1 0,5 Strom in der Spule, Ampère 1 0,5 Richtung des Stroms in der Spule Induziertes elektrisches Feld Nur während der Änderung des Stroms wird eine Spannung induziert

8 Arbeit gegen die Spannung bei Änderung eines Stromes
1 0,5 Arbeit (J) U Volt 1 0,5 Strom in der Spule, Ampère 1 0,5 Richtung des Stroms in der Spule Induziertes elektrisches Feld Die Arbeit im elektrischen Feld ist unabhängig vom Weg, der auch schräg zu den Feldlinien um die Drähte verlaufen kann

9 Ursache der Spannung (3): Spannung über einem „ohmschen Widerstand“ bei Stromfluss
1 Volt 0,5 1 0,5 Strom im Widerstand, Ampère Das „Ohmsche Gesetz “

10 Arbeit gegen die Spannung bei Stromfluss in einem ohmschen Widerstand
1 0,5 Arbeit (J) 1 Volt 0,5 1 0,5 Strom im Widerstand, Ampère Am „Ohmschen Widerstand“ wird die Energie in Wärme verwandelt

11 Arbeit und Spannung Einheit W = q ·U 1 J
Produkt zwischen den Spannung und Ladung Die Arbeit bei Verschieben einer Ladung zwischen zwei Punkten auf Spannung U ist vom Weg der Verschiebung unabhängig! Diese Eigenschaft zeichnet statische Coulomb- und Gravitations-Felder aus, man bezeichnet Felder mit dieser Eigenschaft als „Konservative Felder“

12 Spannung am Kondensator bei Aufladung

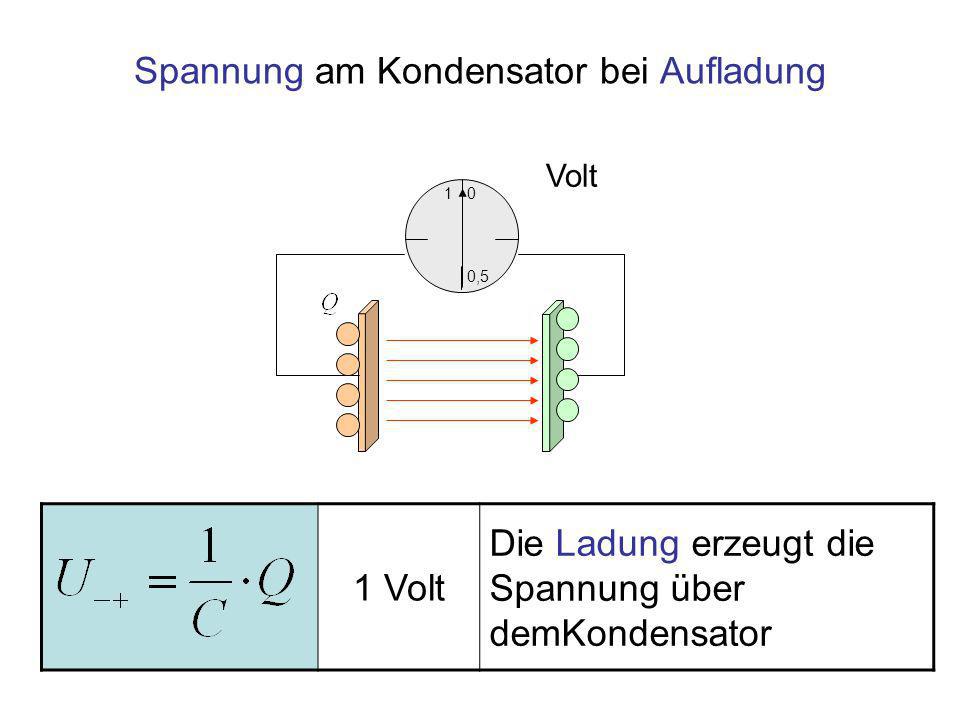

Volt 1 0,5 1 Volt Die Ladung erzeugt die Spannung über demKondensator

13 Ladung und Spannung am Kondensator
1Vs Spannung an einem Kondensator mit Kapazität C Wird eine Spannung an einen Kondensator angelegt, dann stellt sich die Ladung so ein, dass die durch sie erzeugte Spannung gleich der angelegten Spannung ist

14 Quotient: Ladung durch Spannung,
Kapazität, Einheit Kenngröße Einheit Bezeichnung 1 F = 1 V/C Kapazität, Quotient: Ladung durch Spannung, Einheit „1 Farad“

15 Kapazität und geometrische Eigenschaften
Kenngröße Einheit Bezeichnung 1 F Kapazität eines Plattenkondensator, parallele Platten Fläche A im Abstand d

16 Spannung über der Spule bei Änderung eines Stromes
Volt 1 0,5 Richtung des Stroms in der Spule Induziertes elektrisches Feld Strom in der Spule, Ampère 1 0,5 1 Volt Die Änderung des Stroms erzeugt die Spannung über der Spule

17 Strom und Spannung in einer Spule
1Vs Spannung an einer Spule mit Induktivität LSpule Wird eine Spannung an eine Spule angelegt, dann ändert sich der Strom so, dass die durch ihn induzierte Spannung gleich der angelegten Spannung ist

18 Induktivität, Einheit Kenngröße Einheit Bezeichnung Induktivität,
Quotient: Zähler Spannung, Nenner Strom durch Zeit Einheit „1 Henry“

19 Induktivität und geometrische Eigenschaften
Kenngröße Einheit Bezeichnung 1 H Induktivität einer langen Spule der Länge lSpule, Fläche A, Windungszahl N

20 Spannung über dem Ohmschen Widerstand bei Stromfluss
Volt 1 Strom im Widerstand, Ampère 0,5 1 0,5 1 Volt Der Strom erzeugt die Spannung über dem Widerstand Das „Ohmsche Gesetz “

21 Strom und Spannung am Ohmschen Widerstand
1Vs Spannung an einem Kondensator mit Kapazität C Wird eine Spannung an einen Ohmschen Widerstand angelegt, dann stellt sich der Strom so ein, dass die „über dem Widerstand abfallende“ Spannung gleich der angelegten Spannung ist Im Ohmschen Widerstand wird elektrische Energie in Wärme verwandelt

22 Ohmscher Widerstand, Einheit
Kenngröße Einheit Bezeichnung Widerstand Einheit „Ein Ohm“

23 Widerstand und geometrische Eigenschaften
Kenngröße Einheit Bezeichnung 1 Ω Ohmscher Widerstand eines Leiters der Länge l und Fläche A ρ 1 Ωm Spezifischer Widerstand

24 Zusammenfassung Die drei fundamentalen Bauteile der Elektrizitätslehre sind: Kondensator Spannung erscheint bei Ladung U=Q/C Elektrische Kenngröße: Kapazität C Bei konstanter Gleichspannung: Isolator Spule Spannung erscheint bei Änderung des Stroms U=-L·dI/dt Elektrische Kenngröße: Induktivität L Bei konstanter Gleichspannung: Leitung ohne Widerstand („Kurzschluss“) Widerstand Spannung erscheint bei Strom U=R·I Elektrische Kenngröße: Widerstand R Bei konstanter Gleichspannung: „Ohmscher Widerstand“: U = R·I Im Unterschied zu Spule und Kondensator verwandelt der Ohmsche Widerstand elektrische Energie in Wärme

25 finis 1 Volt Volt 0,5 1 0,5 1 0,5 Volt 1 0,5 1 0,5
