1 Automation and Drives Slide No: 1 Siemens A&D Solutions for Breweries AUTOMATION Solutions for Micro- Breweries BREWERY-AUTOMATION Solutions for Micro- Breweries

2 Automation and Drives Slide No: 2 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries Viele kleine Brauereien werden heutzutage manuell betrieben oder sind mit konventioneller Elektrotechnik ausgerüstet. Um die Nachfrage nach einer automatisierten Anlage auch bei diesen Braustätten erfüllen zu können, wurde eine Lösung geschaffen, mit der eine effiziente und kostengünstige Automatisierung realisiert werden kann. Einführung Die Lösung wurde so realisiert, das der maximale Grad an Automatisierung ohne Programmierung erfolgen kann. Dies wurde erreicht durch Leistungsfähige Software-Module, die über Prozess- Bild parametriert werden können. Dadurch ist eine sehr kosteneffiziente Lösung entstanden, denn die Engineering-Kosten sind minimiert und Änderungen sind einfach durch den Operator möglich. Siemens bietet angepasste Lösungen für Klein-Brauereien basierend auf zuverlässigen und gut akzeptierten Standard-Siemens-Produkten wie Simatic S7 und WinCC

3 Automation and Drives Slide No: 3 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries Zielsetzung von MikroBraumat Ziel-Kundenkreis / Anwendungen Klein- und Gasthaus- Brauereien Automatisierung kleiner Bach-orientierter Prozesse Plattform, Architektur Basierend auf einem oder mehrer Standard-PCs mit WinCC (8K Lizenz) und einer oder mehrerer Simatic S7-317 (512K Speicher) oder als all-in-one Lösung mit der PCS7-Box Spezielle System-Merkmale Volles Engineering über Productivity-Tools und Prozess-Bilder Keine Step7-Programmierung ist mehr notwendig, aber möglich Add-ons Für spezielle Anwendungen kann für die S7-317 die kostenlose Software S7Lite verwendet werden Fokus, Hauptaugenmerk Einfachheit, Flexibel, Kostengünstig

4 Automation and Drives Slide No: 4 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries MikroBraumat-Lösung Basierend auf folgender Hard.- und Software Simatic S7-317 oder PCS7-Box Standard-PC mit Windows 2000 oder Windows XP WinCC (8K Lizenz) oder PCS7 Die Kommunikation erfolgt über MPI-Kabel Profibus Industrial Ethernet TCP/IP MPI/Profibus/ Ind.Ethernet/ TCP/IP PC2 mit WinCC PC1 mit WinCC S7-317 Mehr PC- Stationen wenn benötigt Mehr S7-317 wenn benötigt PCS7-Box als Stand-alone- Lösung

5 Automation and Drives Slide No: 5 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries Wie soll es funktionieren?

6 Automation and Drives Slide No: 6 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries MikroBraumat-Lösung – HMI Schrittketten (3 Ketten für alle Parameter) Prozess-Bild (WinCC) Funktions- Tasten Melde-System von WinCC Picture-Tree zum Navigieren

7 Automation and Drives Slide No: 7 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries Module für die Grund-Funktionen (PID, Messung etc) Schritt- Ketten- Übersicht mit Detail-Infos ESG-Modul (Ventil und Motor) Digital Modul (Eingang etc) PID-Regler Analog Eingang und Ausgang

8 Automation and Drives Slide No: 8 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries Alle Schrittketten-abhängige Sollwerte und Steuer-Funktionen (welche Ventile ein etc) werden über das Rezept-System am Prozess-Bild vorgegeben. Auch Sorten- abhängige Werte können hier vorgegeben werden. Ein fertiges Rezept für ein Standard-Sudhaus ist implementiert und kann verwendet werden. MikroBraumat-Lösung– Rezept-Übersicht

9 Automation and Drives Slide No: 9 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries Die Rezept-Parameter können auch über ein Listen-Rezept (Braumat) vorgegeben und runtergeladen werden. Bei der S7-317 mit dem Download-Manager (siehe rechts) MikroBraumat-Lösung – Listen-Rezept

10 Automation and Drives Slide No: 10 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries MikroBraumat-Lösung – Tank-Management

11 Automation and Drives Slide No: 11 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries Im Rezept-System gibt es für jeden Schritt folgende Optionen:

12 Automation and Drives Slide No: 12 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries Beispiel MikroBraumat-Baustein Verriegelungen

13 Automation and Drives Slide No: 13 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries Weitere MikroBraumat-Bausteine

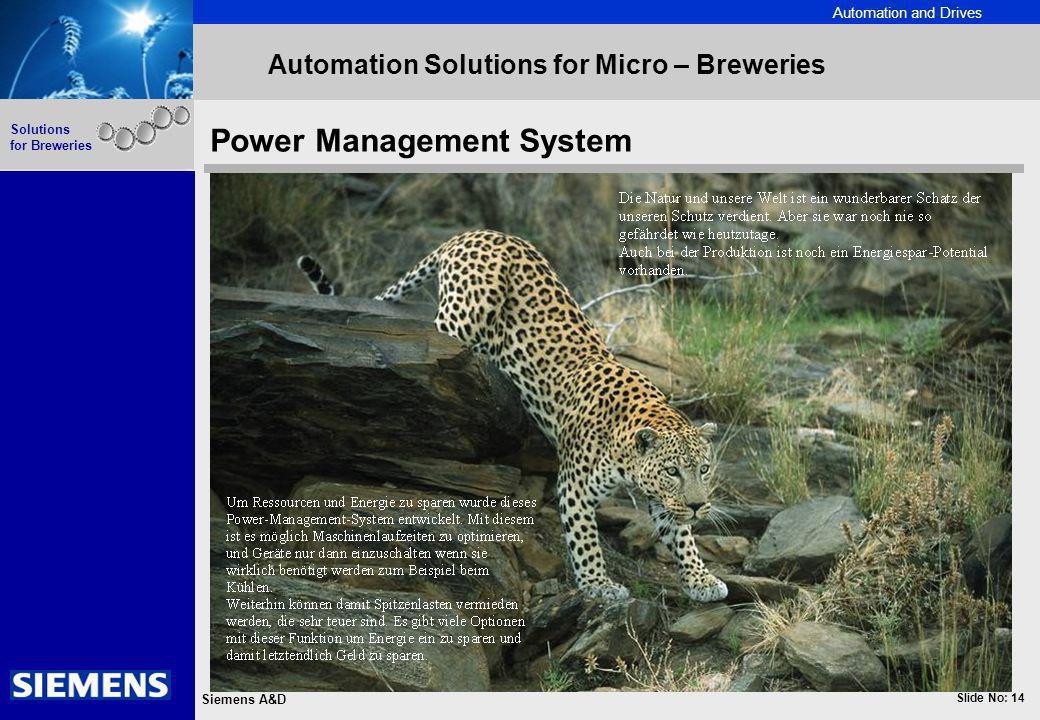

14 Automation and Drives Slide No: 14 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries Power Management System

15 Automation and Drives Slide No: 15 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries Universal-Modul und Power-Management System

16 Automation and Drives Slide No: 16 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries Mengengerüst bei Einsatz der CPU S7-317 PC mit WinCC Weitere PC- Stationen wenn benötig Weitere S7-317 wenn benötigt

17 Automation and Drives Slide No: 17 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries Mengengerüst bei Einsatz des PCS7 Box-PCs mit integrierter Hardware-CPU PCS7-Box Weitere PCs oder PCS7-Box wenn benötigt

18 Automation and Drives Slide No: 18 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries Kurvenaufzeichnung mit WinCC-Funktionen

19 Automation and Drives Slide No: 19 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries Brau-Report durch eine Visual Basic-Applikaton Melde-System über WinCC

20 Automation and Drives Slide No: 20 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries Freeware Step7Lite für eigene Step7-Programmierungen

21 Automation and Drives Slide No: 21 Siemens A&D Solutions for Breweries Automation Solutions for Micro – Breweries Wir freuen uns eine Auszeichnung für diese Lösung bekommen zu haben (1.Preis bei einem Innovations-Wettbewerb in Polen)

22 Automation and Drives Slide No: 22 Siemens A&D Solutions for Breweries Falls Sie weitere Informationen wollen, hier unsere Kontakt-Adresse Dankeschön für Ihr Interesse! Siemens AG A&D AS SP AP3 Stefan Schranner Tel-Nr: Mobil:
