1 Automation and Drives SIMATIC S7-GRAPH V5.2 S7-GRAPH V5.2 Highlights der neuen Version SIMATIC Software

2 Automation and Drives Neue Funktionen Konsistenzprüfung Übersichts- darstellung Synchronisation Überwachungs- und Wartezeiten Hinzufügen von Symbolen Suche von Ver- wendungsstellen eines Operanden Einsprung von WinCC Neue Tastatur- bedienungen Bestellnummern, Liefertermin und Informationen SIMATIC Industrie Software S7-GRAPH V5.2 – HighlightsA&D AS FA PS, , 2 S7-GRAPH V5.2 Die Konsistenzprüfung von STEP 7 steht in vollem Umfang zur Verfügung. Mit der Funktion Bausteinkonsistenz prüfen des SIMATIC Managers können jetzt auch S7-GRAPH-Bausteine nach Programmänderung auf ihre Konsistenz überprüft werden. Verbleibende Inkonsistenzen werden protokolliert und können mit der Funktion Baustein(e) übersetzen beseitigt werden. reduziert den Aufwand bei Baustein- und Schnittstellenänderungen. Auswirkungen von Schnittstellenänderungen auf andere Bausteine sowie Änderungen in der Symboltabelle lassen sich besser kontrollieren und Fehler schneller beheben. Konsistenzprüfung

3 Automation and Drives Neue Funktionen Konsistenzprüfung Übersichts- darstellung Synchronisation Überwachungs- und Wartezeiten Hinzufügen von Symbolen Suche von Ver- wendungsstellen eines Operanden Einsprung von WinCC Neue Tastatur- bedienungen Bestellnummern, Liefertermin und Informationen SIMATIC Industrie Software S7-GRAPH V5.2 – HighlightsA&D AS FA PS, , 3 S7-GRAPH V5.2 Im Übersichtsfenster stehen 2 neue Übersichts- darstellungen der Ablaufsteuerung zur Verfügung: Das Register Graphik des linken Teilfensters zeigt eine Übersicht der einzelnen Teilketten sowie der permanenten Operationen Übersichts- darstellung Bei Bedarf können im linken Teilfenster durch Expandierung weitere Details, wie die Struktur einer Teilkette grafisch dargestellt werden (ähnlich dem Explorer)

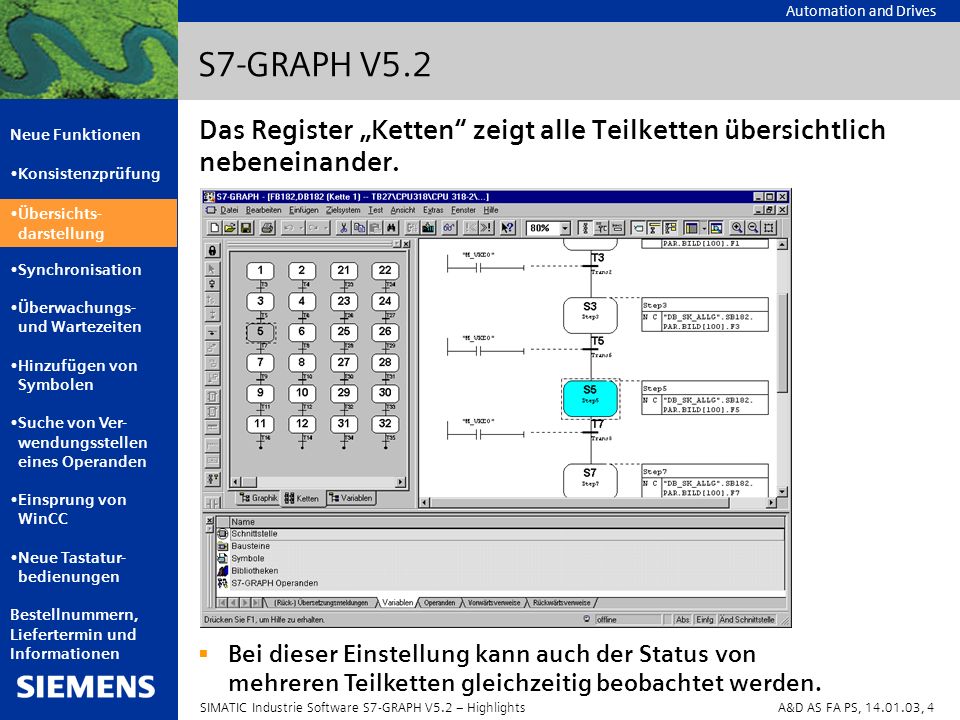

4 Automation and Drives Neue Funktionen Konsistenzprüfung Übersichts- darstellung Synchronisation Überwachungs- und Wartezeiten Hinzufügen von Symbolen Suche von Ver- wendungsstellen eines Operanden Einsprung von WinCC Neue Tastatur- bedienungen Bestellnummern, Liefertermin und Informationen SIMATIC Industrie Software S7-GRAPH V5.2 – HighlightsA&D AS FA PS, , 4 S7-GRAPH V5.2 Das Register Ketten zeigt alle Teilketten übersichtlich nebeneinander. Übersichts- darstellung Bei dieser Einstellung kann auch der Status von mehreren Teilketten gleichzeitig beobachtet werden.

5 Automation and Drives Neue Funktionen Konsistenzprüfung Übersichts- darstellung Synchronisation Überwachungs- und Wartezeiten Hinzufügen von Symbolen Suche von Ver- wendungsstellen eines Operanden Einsprung von WinCC Neue Tastatur- bedienungen Bestellnummern, Liefertermin und Informationen SIMATIC Industrie Software S7-GRAPH V5.2 – HighlightsA&D AS FA PS, , 5 S7-GRAPH V5.2 Auswahl zwischen folgenden 2 Strategien: Aktuell: S7-GRAPH markiert alle Schritte, deren vorhergehende Transition erfüllt und deren nachfolgende nicht erfüllt ist. Neu: S7-GRAPH markiert alle Schritte, deren Verriegelungsbedingung erfüllt und deren nachfolgende Transition nicht erfüllt ist. Vereinfachen den Wechsel zwischen Hand- und Automatikbetrieb. Die Auswahl erfolgt über den Menübefehl Extras > Applikationseinstellungen. Synchronisation Erweiterte Synchronisationsmechanismen

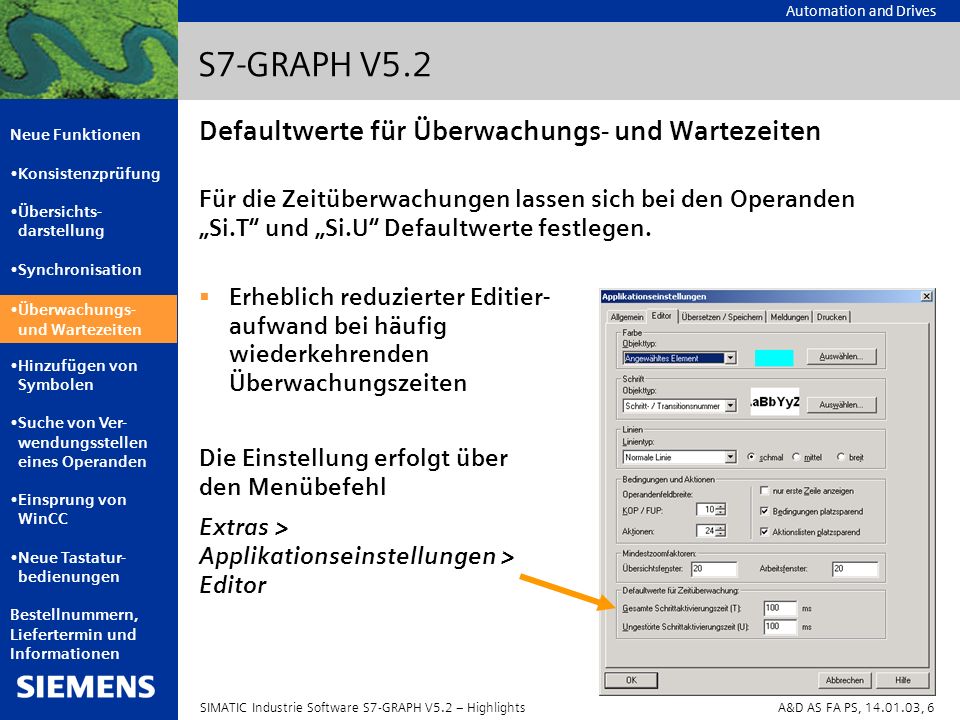

6 Automation and Drives Neue Funktionen Konsistenzprüfung Übersichts- darstellung Synchronisation Überwachungs- und Wartezeiten Hinzufügen von Symbolen Suche von Ver- wendungsstellen eines Operanden Einsprung von WinCC Neue Tastatur- bedienungen Bestellnummern, Liefertermin und Informationen SIMATIC Industrie Software S7-GRAPH V5.2 – HighlightsA&D AS FA PS, , 6 S7-GRAPH V5.2 Defaultwerte für Überwachungs- und Wartezeiten Für die Zeitüberwachungen lassen sich bei den Operanden Si.T und Si.U Defaultwerte festlegen. Erheblich reduzierter Editier- aufwand bei häufig wiederkehrenden Überwachungszeiten Die Einstellung erfolgt über den Menübefehl Extras > Applikationseinstellungen > Editor Überwachungs- und Wartezeiten

7 Automation and Drives Neue Funktionen Konsistenzprüfung Übersichts- darstellung Synchronisation Überwachungs- und Wartezeiten Hinzufügen von Symbolen Suche von Ver- wendungsstellen eines Operanden Einsprung von WinCC Neue Tastatur- bedienungen Bestellnummern, Liefertermin und Informationen SIMATIC Industrie Software S7-GRAPH V5.2 – HighlightsA&D AS FA PS, , 7 S7-GRAPH V5.2 Hinzufügen von Symbolen Es können jetzt abhängig von der Position des Mauszeigers auch Symbole für mehrere Operanden vergeben werden. Die Einstellung erfolgt über den Menübefehl Symbole bearbeiten Hinzufügen von Symbolen

8 Automation and Drives Neue Funktionen Konsistenzprüfung Übersichts- darstellung Synchronisation Überwachungs- und Wartezeiten Hinzufügen von Symbolen Suche von Ver- wendungsstellen eines Operanden Einsprung von WinCC Neue Tastatur- bedienungen Bestellnummern, Liefertermin und Informationen SIMATIC Industrie Software S7-GRAPH V5.2 – HighlightsA&D AS FA PS, , 8 S7-GRAPH V5.2 Zum Anzeigen der Verwendungsstellen eines markierten Operanden werden neue Möglichkeiten angeboten: Ein Doppelklick auf einen globalen Operanden durchsucht das S7-Programm nach entgegengesetzten Verwendungsstellen, d. h. bei schreibenden Operanden werden die lesenden Verwendungsstellen gesucht und umgekehrt. Die Verwendungsstellen lokaler Operanden im S7-GRAPH-Baustein werden angewählt über den Menübefehl Gehe zu > Nächste / Vorherige lokale Verwendung Suche von Ver- wendungsstellen eines Operanden

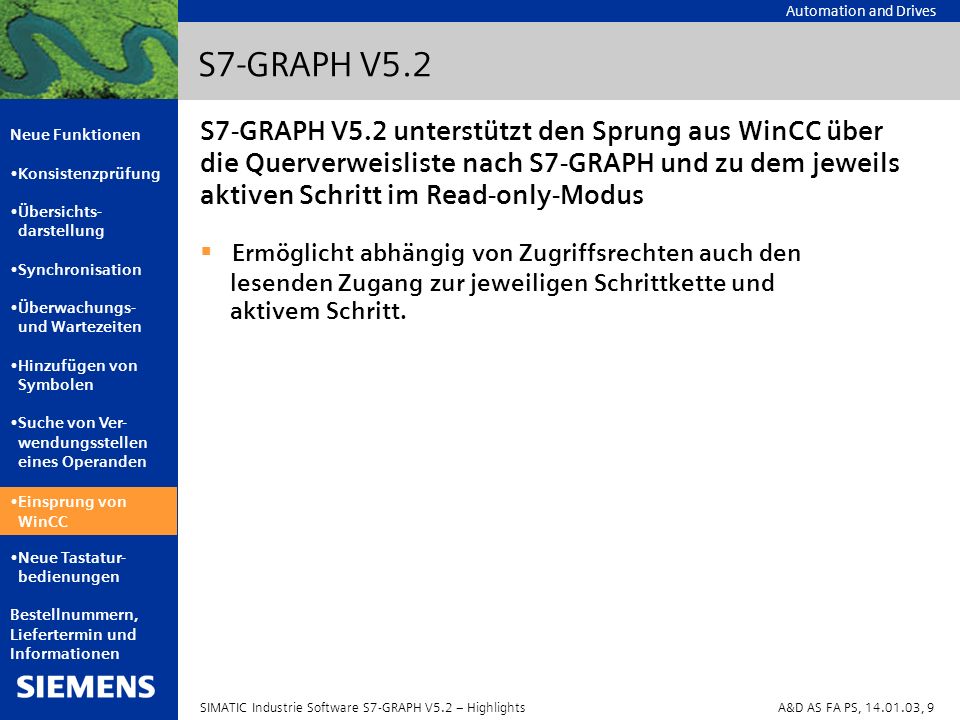

9 Automation and Drives Neue Funktionen Konsistenzprüfung Übersichts- darstellung Synchronisation Überwachungs- und Wartezeiten Hinzufügen von Symbolen Suche von Ver- wendungsstellen eines Operanden Einsprung von WinCC Neue Tastatur- bedienungen Bestellnummern, Liefertermin und Informationen SIMATIC Industrie Software S7-GRAPH V5.2 – HighlightsA&D AS FA PS, , 9 S7-GRAPH V5.2 S7-GRAPH V5.2 unterstützt den Sprung aus WinCC über die Querverweisliste nach S7-GRAPH und zu dem jeweils aktiven Schritt im Read-only-Modus Ermöglicht abhängig von Zugriffsrechten auch den lesenden Zugang zur jeweiligen Schrittkette und aktivem Schritt. Einsprung von WinCC

10 Automation and Drives Neue Funktionen Konsistenzprüfung Übersichts- darstellung Synchronisation Überwachungs- und Wartezeiten Hinzufügen von Symbolen Suche von Ver- wendungsstellen eines Operanden Einsprung von WinCC Neue Tastatur- bedienungen Bestellnummern, Liefertermin und Informationen SIMATIC Industrie Software S7-GRAPH V5.2 – HighlightsA&D AS FA PS, , 10 S7-GRAPH V5.2 Neue Tastaturbedienungen zum Navigieren in der Ablaufkette: Neue Tastatur- bedienungen

11 Automation and Drives Neue Funktionen Konsistenzprüfung Übersichts- darstellung Synchronisation Überwachungs- und Wartezeiten Hinzufügen von Symbolen Suche von Ver- wendungsstellen eines Operanden Einsprung von WinCC Neue Tastatur- bedienungen Bestellnummern, Liefertermin und Informationen SIMATIC Industrie Software S7-GRAPH V5.2 – HighlightsA&D AS FA PS, , 11 S7-GRAPH V5.2 Bestellnummern: 6ES CC05-0YX0Single License 6ES CC05-0YX4Upgrade auf V5.2 6ES CA01-0YX2Software Update Service Liefertermin: Ende 12/2002 als eigenständiges Produkt und als Bestandteil in STEP 7 Professional Edition 12/2002 Weiterführende Informationen zu: IEC , PLCopen und S7-GRAPH-Zertifizierung finden Sie im Internet unter: Bestellnummern, Liefertermin und Informationen
