Senatsverwaltung für Stadtentwicklung 1 GeoInformationssystem in einer Metropole Volker Cordes Senatsverwaltung für Stadtentwicklung, Berlin.

Ähnliche Präsentationen


Präsentation zum Thema: "Senatsverwaltung für Stadtentwicklung 1 GeoInformationssystem in einer Metropole Volker Cordes Senatsverwaltung für Stadtentwicklung, Berlin."—  Präsentation transkript:

1 Senatsverwaltung für Stadtentwicklung 1 GeoInformationssystem in einer Metropole Volker Cordes Senatsverwaltung für Stadtentwicklung, Berlin

2 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) Allgemeines über Berlin ALK-Berlin Aufbau Hard- und Software, Konfiguration kaskadierendes BZSN-Verfahren ALB-Berlin LIKA-Auskunft Agenda

3 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) Statistik ÜFläche: 890 km² Ü3,4 Mio. Einwohner, 12 Bezirke Ü Gebäude, Flurstücke, Straßenbäume, statistische Blöcke

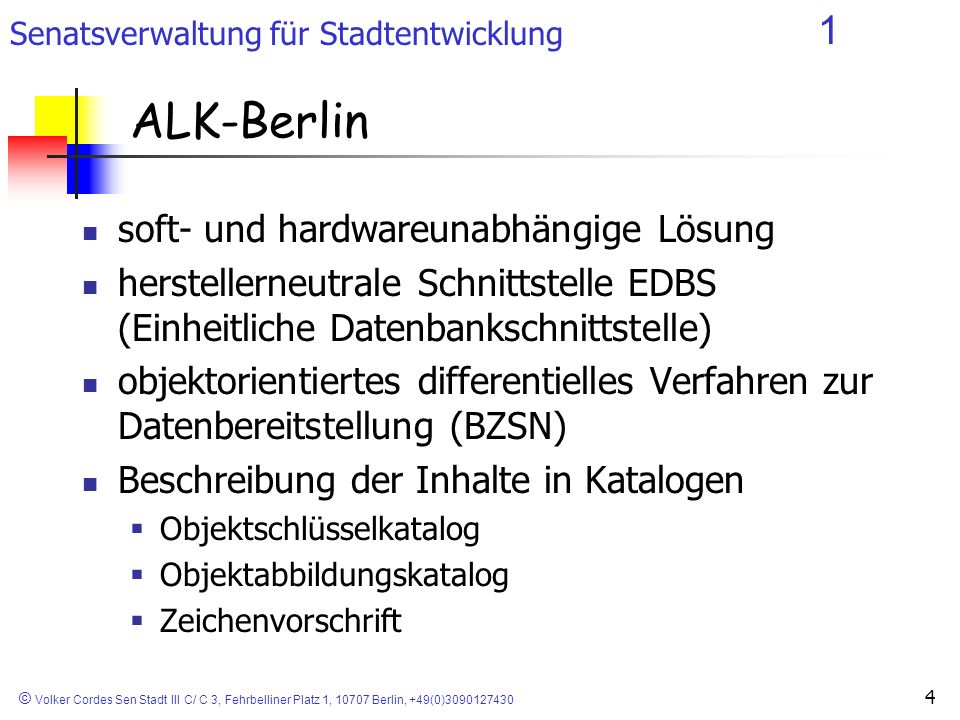

4 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) ALK-Berlin soft- und hardwareunabhängige Lösung herstellerneutrale Schnittstelle EDBS (Einheitliche Datenbankschnittstelle) objektorientiertes differentielles Verfahren zur Datenbereitstellung (BZSN) Beschreibung der Inhalte in Katalogen Objektschlüsselkatalog Objektabbildungskatalog Zeichenvorschrift

5 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) ALK-Berlin Daten sind in logischen Folien fachlich geordnet jeder Anwender ist für seine Daten verantwortlich objektstrukturiertes Datenmodell für Liegenschafts- und Anwenderdaten redundanzfreie Geometrie (Definition) Objekte verfügen über Verknüpfungsmerkmale (Objektnamen) Verknüpfung von Graphik- und ALPHA-Daten auf der fachtechnischen Ebene Trennung von Graphik- und ALPHA-Daten

6 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) Planung, Vorlauf Vor- und Hauptuntersuchung 1990 Beschluss des Abgeordnetenhauses von Berlin 1992 Beschleunigungsbeschluss Beschaffung von Hard- und Software 1. Schritt Abstimmung der Inhalte mit den Nutzern ab 1991 Erfassung in flachen Strukturen 1995 zu 100% beendet 2. Schritt Qualitätssicherung, Fehlerbereinigung Aufbau ALK-Berlin

7 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) Schritt Migration des Verfahrens und der Daten nach SICAD/open 1995/96 Einführung der EDBS als Standardschnittstelle in der Vermessungsverwaltung Abbildung der Daten im objektstrukturierten Datenmodell der ALK (logische Datenstruktur) Bereitstellung der Daten im Bezieher Sekundärnachweisverfahren (BZSN) an andere Nutzer. Aufbau ALK-Berlin

8 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) ALK-Berlin ist zu 100% in objektstrukturierter Form fertiggestellt Vorgabe aus dem Vermessungsgesetz Berlin § 6a wird erfüllt Integration der Punktdaten gesicherte Fortführung und Homogenisierung inhaltliche Erweiterung, Topographie Dezentrales Verfahren, zentrale Steuerung aggregierter Datenbestand Berlin bei III C Status

9 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) Betriebssystem SOLARIS 2.8 SICAD/open 7.X SICAD globe SICAD plot Applikationssoftware SICAD LM pro 4.X SICAD LM crg 4.X HOMAGE Eigenentwicklungen Datenbanksoftware ORACLE 10.1.X Software ALK

10 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) Einführung Westteil der Stadt Ostteil der Stadt Umstellung auf Client/Server Lösung 2002 Software ALB gn_relational der Fa. Geonet 2001 Anpassung der Lösung und Vorarbeiten, Berücksichtigung der Bezirksreform dezentrales Verfahren mit aggregiertem Bestand bei Sen Stadt III C ALB-Berlin

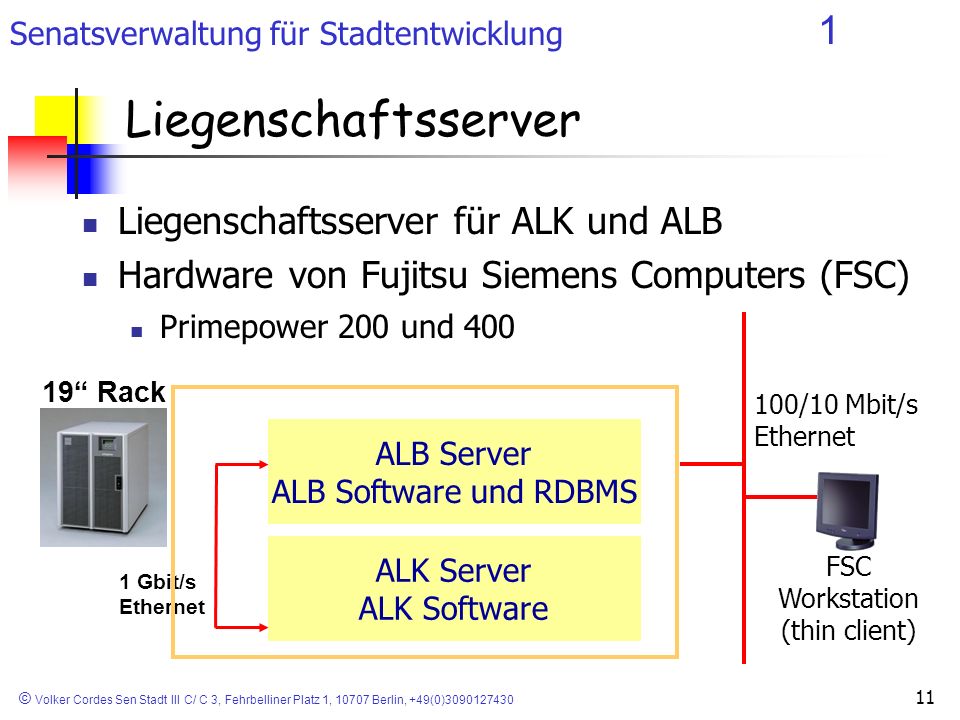

11 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) Liegenschaftsserver Liegenschaftsserver für ALK und ALB Hardware von Fujitsu Siemens Computers (FSC) Primepower 200 und 400 ALB Server ALB Software und RDBMS ALK Server ALK Software 1 Gbit/s Ethernet 19 Rack 100/10 Mbit/s Ethernet FSC Workstation (thin client)

12 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) Standardausstattung: 3 Primestation ALK mit Digitalisiertisch 3 PC ALB multifunktional 1 Referenz PC, Drucker A4, A3 Farbe, S/W Optional: X multifunktionale PC 19 Rack PP Rack PP 200 PP Rack PP 200 PP 400 Spiegelsystem, Test- und Adminsystem, Datenbankserver, RAID 5, Massenspeicher Konfiguration

13 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) Infrastruktur 12 Vermessungsämter ALK und ALB BZSN Verfahren kundenspezifisch BWB, BVG, BVVG, GASAG, Vattenfall, Feuerwehr,.... DB Server SenStadt BZSN Verfahren Update 1x die Woche Intranet/Internet Server SenStadt Senatsverwaltungen Bezirksämter Bürgerämter Applikationen online Internet registrierte Nutzer G2B Portal W-LAN Intranet/MAN 10/100 Mbit/s

14 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) LIKA-Auskunft web-basierter Geodatendienst auf Grundlage SICAD IMS der AED-SICAD AG Alcon der grit GmbH Zugang über Bereitstellung von Geobasisdaten und Diensten Meilensteine 1998Betriebsbeginn Intranet, Auskunft ->ALK-Berlin 1999INTERGEO, Prototyp für Datendownload 2001Integration des ALB 2002Katasterauszüge im Vermessungsamt 2006Betriebsbeginn Internet, Auskunft, Download

15 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0)

16 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0)

17 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0)

18 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0)

19 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) Funktionalität Daten: ALK / ALB und Landeskartenwerke Navigation, Recherche, Druck Koordinaten, Adresssuche, zoom in/out,... Druck: maßstäblich, unmaßstäblich Datendownload in verschiedenen Formaten Datenvolumen begrenzt, online Bestellung für große Datenmengen EDBS, DXF, WLDGE,... online Direktzugriff über OGC WMS Interface

20 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) Geschäftsmodell kostenfreier Test der Daten Vektordaten in allen Formaten, Ausdrucke Standardvertragsarten ohne Eigentümerangaben mit Eigentümerangaben Auskunft Auskunft und Datendownload Vertragsabwicklung innerhalb eines Werktages pay-per-use Applikation 10 Min. kosten 0,85, Kostenstaffelung nach Nutzungszeit

21 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) Entwicklung

22 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) Entwicklung

23 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) Entwicklung

24 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) Akzeptanz LIKA-Auskunft im Intranet zur Zeit ca Nutzer aus allen Bereichen der Berliner Verwaltung Tendenz: steigend LIKA-Auskunft im Internet seit 1. Januar ca. 160 Vertragskunden bundesweit Makler, Architekten, Rechtsanwälte, Sachverständige, ÖbVI,.... Tendenz: steigend

25 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) Entwicklung Abruf von Eigentümerdaten für vertrauens- würdige Kunden Rechtsanwälte, Banken,... Namenssuche weitere Vektorformate für Graphikdaten Erweiterung um das Segment G2C online Bezahlung

26 Senatsverwaltung für Stadtentwicklung 1 © Volker Cordes Sen Stadt III C/ C 3, Fehrbelliner Platz 1, Berlin, +49(0) Vielen Dank für Ihre Aufmerksamkeit
