1 Fabian Bannwart, Michael Oswald, Tsering Balok Stoffe und Umwelt

2 Baumaterialien -Recycling von Baustoffen Energie und Umwelt -Luftreinhalteverordnung -Feuerungskontrolle der Installierten Anlagen Wasser und Abwasser - Der künstliche Wasserkreislauf Die Idee unseres Vortrages liegt darin das wir das Thema auf die haustechnischen Installationen bezogen haben. Schlusswort und Fragerunde Fabian Bannwart, Michael Oswald, Tsering Balok

3

4

5

6

7

8

9

10 Ölheizung (Bestehende Anlage)

11 Fabian Bannwart, Michael Oswald, Tsering Balok Gasheizung

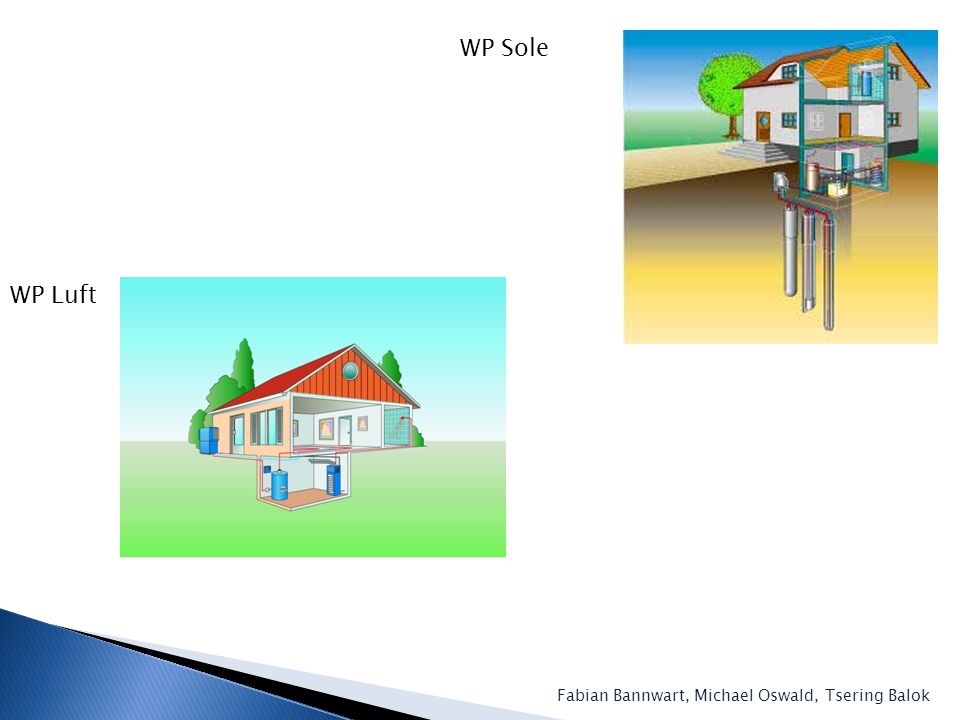

12 Fabian Bannwart, Michael Oswald, Tsering Balok WP Sole WP Luft

13 Fabian Bannwart, Michael Oswald, Tsering Balok Pelletsheizung

14 Fabian Bannwart, Michael Oswald, Tsering Balok Solarheizung

15 Fabian Bannwart, Michael Oswald, Tsering Balok Die LRV umschreibt die technischen Anforderungen an den Bau von Feuerungsanlagen und stellt lufthygienische Anforderungen an den Betrieb. Die Anlageprüfung darf nur von Fachpersonen durchgeführt werden, welche eine Fachprüfung erfolgreich abgeschlossen haben.

16 Fabian Bannwart, Michael Oswald, Tsering Balok Abgasverlust Anforderungen Abgasverluste Einstufige Brenner max. 7 % Zweistufige Brenner max. 9 % Erste Stufe (reduzierte Leistung) max. 6 % Zweite Stufe (maximale Leistung) max. 8 % Russtest Max. Russzahl 1 (Russtest auf geeichtem Filterpapier) Kohlenmonoxid-Test (CO) CO-Test (Kohlenmonoxid) Grenzwert 80 mg/m3 CO Beanstandung der Anlage ab 101 mg/m3 CO Stickoxid-Test (NOx) NOx-Test (Stickoxid) Grenzwert 120 mg/m3 NOx Beanstandung der Anlage ab 151 mg/m3 NOx

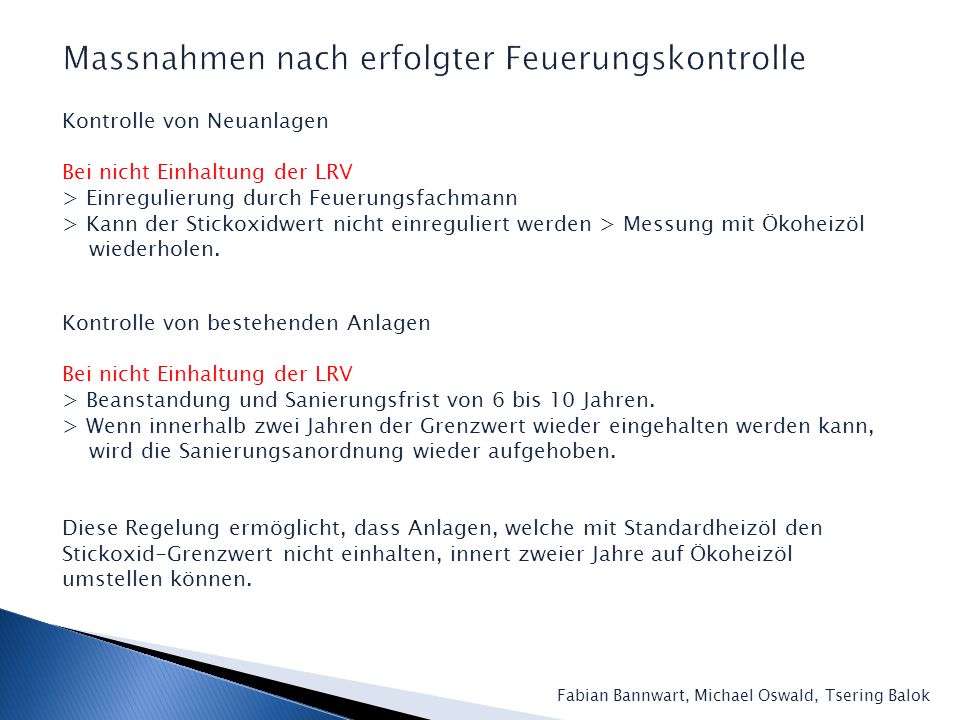

17 Fabian Bannwart, Michael Oswald, Tsering Balok Kontrolle von Neuanlagen Bei nicht Einhaltung der LRV > Einregulierung durch Feuerungsfachmann > Kann der Stickoxidwert nicht einreguliert werden > Messung mit Ökoheizöl wiederholen. Kontrolle von bestehenden Anlagen Bei nicht Einhaltung der LRV > Beanstandung und Sanierungsfrist von 6 bis 10 Jahren. > Wenn innerhalb zwei Jahren der Grenzwert wieder eingehalten werden kann, wird die Sanierungsanordnung wieder aufgehoben. Diese Regelung ermöglicht, dass Anlagen, welche mit Standardheizöl den Stickoxid-Grenzwert nicht einhalten, innert zweier Jahre auf Ökoheizöl umstellen können.

18 Fabian Bannwart, Michael Oswald, Tsering Balok Abgasverlust/Russtest/CO-Test Nachregulierung des Brenners durch den Feuerungsfachmann Ersatz des Brenners Ersatz der Brenner-Kessel-Anlage NOx-Test Nachregulierung des Brenners durch den Feuerungsfachmann Umstellung der Anlage auf den Betrieb mit Ökoheizöl. Ökoheizöl weist gegenüber Heizöl in Standardqualität (Euroqualität) einen niedrigeren Gehalt an gebundenem Stickstoff aus. Ersatz des Brenners Ersatz der Brenner-Kessel-Anlage

19 Fabian Bannwart, Michael Oswald, Tsering Balok

20 Die finanziell günstigste und baulich einfachste Lösung ist der Ersatz des alten Anlage durch eine moderne Ölfeuerungsanlage. Die Umstellung auf einen anderen Energieträger lohnt sich noch nicht! Der finanzielle Aufwand für eine Umstellung ist zu gross. Rein ökologisch betrachtet sollte ein CO2 neutraler Wärmeerzeuger (z.B. WP Sole) eingesetzt werden. Neben dem Ersatz des alten Heizkessels lohnt es sich, zusätzlich in die Gebäudesanierung zu investieren.

21 Fabian Bannwart, Michael Oswald, Tsering Balok

22

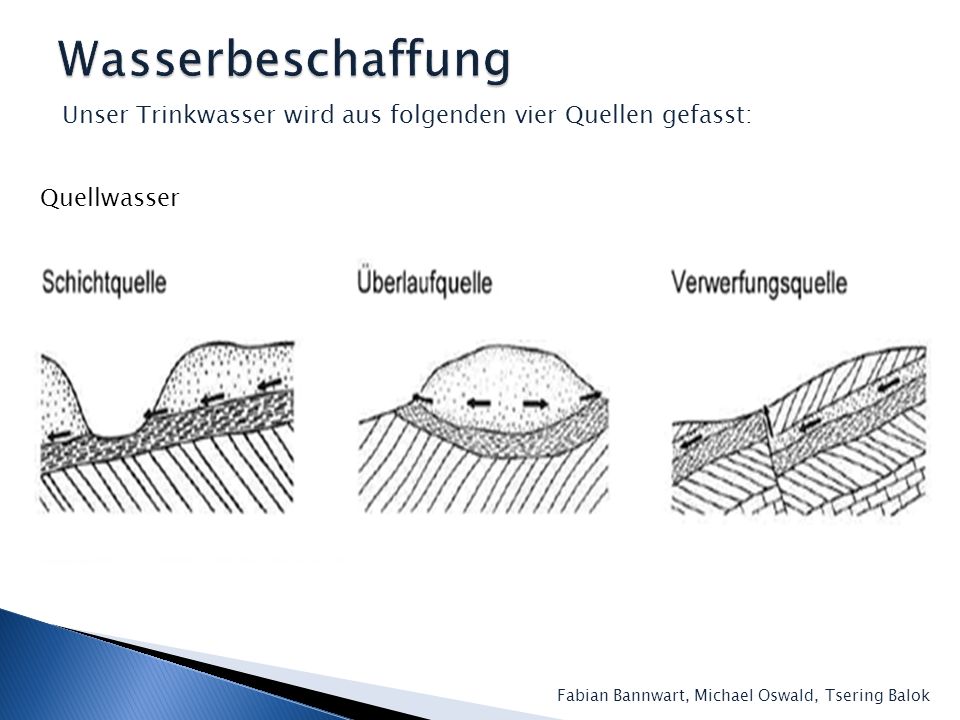

23 Unser Trinkwasser wird aus folgenden vier Quellen gefasst: Quellwasser

24 Fabian Bannwart, Michael Oswald, Tsering Balok Grundwasser

25 Fabian Bannwart, Michael Oswald, Tsering Balok Seewasser und Flusswasser

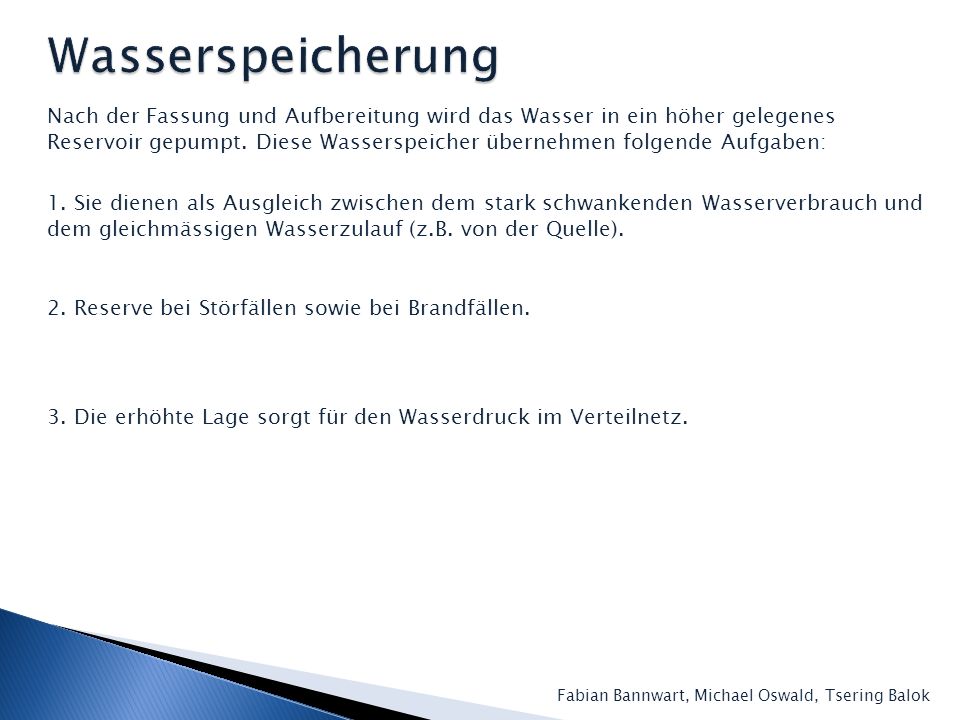

26 Fabian Bannwart, Michael Oswald, Tsering Balok Nach der Fassung und Aufbereitung wird das Wasser in ein höher gelegenes Reservoir gepumpt. Diese Wasserspeicher übernehmen folgende Aufgaben: 1. Sie dienen als Ausgleich zwischen dem stark schwankenden Wasserverbrauch und dem gleichmässigen Wasserzulauf (z.B. von der Quelle). 2. Reserve bei Störfällen sowie bei Brandfällen. 3. Die erhöhte Lage sorgt für den Wasserdruck im Verteilnetz.

27 Fabian Bannwart, Michael Oswald, Tsering Balok

28

29 Belastetes Abwasser Unbelastetes Regenwasser zur Schmutzwasserkanalisation drei Prioritätsschritte: 1. Wenn möglich versickern lassen. 2. Wenn möglich in einen Vorfluter (Bach, Fluss, usw.) führen. 3. Der Regenwasserkanalisation zuführen.

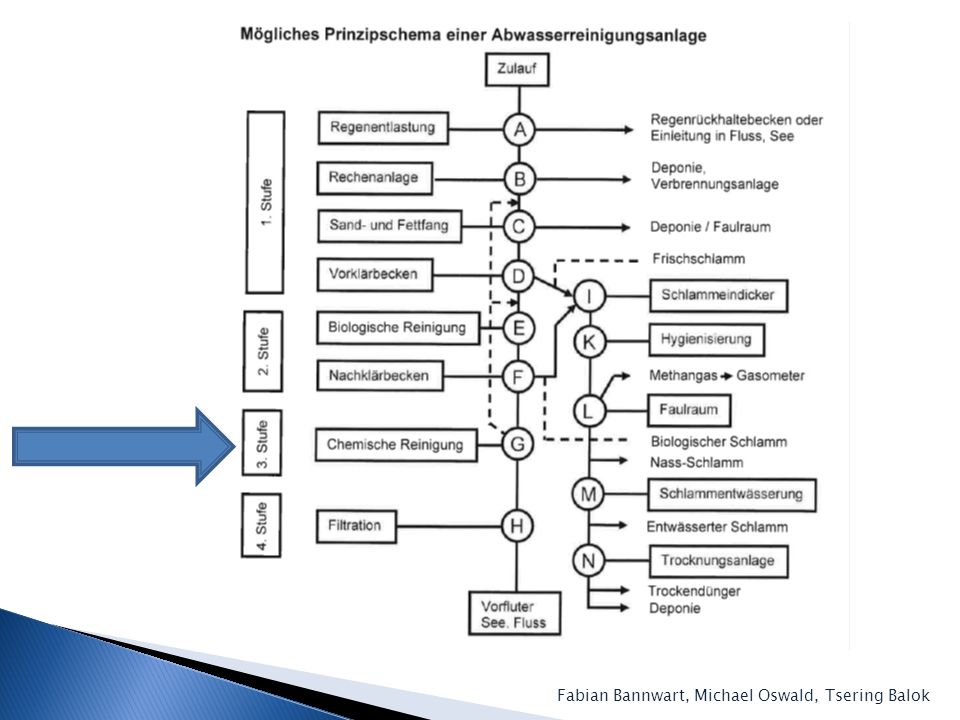

30 Fabian Bannwart, Michael Oswald, Tsering Balok Das Abwasser von rund 96% der schweizer Bevölkerung wird in der ARA gereinigt. Weltweit beträgt aber dieser Prozentsatz lediglich 5%. 4. Stufe: Filtration Die 4 Reinigungsstufen: 1. Stufe: Mechanische Reinigung 2. Stufe: Biologische Reinigung 3. Stufe: Chemische Reinigung

31 Fabian Bannwart, Michael Oswald, Tsering Balok

32 Mechanische und biologische Reinigung vermögen die gelösten Phosphate im Abwasser nicht zu entfernen. Diese stammen ca. zu je einem Drittel von Waschmitteln, menschlichen Ausscheidungen und der Landwirtschaft und führen zu einer Überdüngung der Gewässer (Algenbildung). Zur Fällung dieser Phosphate werden verschiedene Verfahren eingesetzt. Je nach Anlage gelangen zur Anwendung: Eisensulfat = FeSO 4 oder Fe 2 (SO 4 ) 3 Eisenchlorid = FeCl 3 oder Aluminiumsulfat = Al 2 (SO 4 ) 3 Ein chemischer Prozess bewirkt nun, dass die im Schmutzwasser gelösten Phosphate absetzbare Flocken bilden Nach der Abwasserreinigungsanlage (ARA) Das gereinigte Wasser kann wieder in einen Vorfluter (Bach, Fluss, usw.) geführt werden. Der künstliche Wasserkreislauf ist somit geschlossen. Fabian Bannwart, Michael Oswald, Tsering Balok

33 Schlusswort / Persönliche Erkenntnis Hiermit wären wir am Ende unserer Präsentation angelangt. Wir hoffen wir konnten einen interessanten Querschnitt durch die verschiedenen Kreisläufe aufzeigen, welche mit den haustechnischen Installationen in Verbindung kommen. Meist ist uns nicht bewusst, wie wir diese Kreisläufe bei unserer täglichen Planung beeinflussen können und welche Auswirkungen diese auf die Umwelt haben. Wir waren überrascht wie vielseitig das Thema direkt unser berufliches Umfeld beeinflusst. Fabian Bannwart, Michael Oswald, Tsering Balok

34 Vielen Dank für eure Aufmerksamkeit Fabian Bannwart, Michael Oswald, Tsering Balok
