3 Eine kurze Vorstellung von DJ9BI zur Präsentation im DARC DOK T13
FlexRadio FLEX-5000A Eine kurze Vorstellung von DJ9BI zur Präsentation im DARC DOK T13

4 FlexRadio FLEX-5000A Der Flex-5000 ist das Flaggschiff in der SDR-Technologie in modularer Bauweise (Stand März 2012)

5 FlexRadio FLEX-5000A Modernste, hochkompakte Hardware in modularer Bauweise mit „PowerSDR“ als Software, ergeben einen leistungsfähigen Transceiver mit Merkmalen von $ Geräten

6 FlexRadio FLEX-5000A Der FLEX-5000A ist ein ultra kompakter Software Defined Transceiver der 2. Generation, mit 100 Watt PA von 160m bis 6m Hardware und Software für den Betrieb an einem PC sind komplett integriert Zum Betrieb an einem PC ist lediglich ein single FireWire® Anschluß (IEEE-1394) erforderlich (PCI-Steckkarte ca. 20€) Als Betriebssoftware dient “PowerSDR” (open Source)

7 FLEX-5000™ Transceiver Technische Daten
General Specifications : Rx Frequency Range : 10 kHz - 65 MHz (operating – requires external, customer provided filters below 1.8 MHz to eliminate images) m (specified performance in Amateur bands only) Frequency Stability : ±0.5 ppm TCXO std. 32 °F to 122 °F (0 °C to+50 °C) Operating Temperature Range : 14 °F to 122 °F (–10 °C to +50 °C) Emission Modes : A1A (CW), A3E (AM), J3E (LSB,USB), F3E (FM), F1B **(RTTY), F1D** (PACKET), F2D** (PACKET) Frequency Steps : 1Hz minimum Quelle:

8 FLEX-5000™ Transceiver Technische Daten
General Specifications : Antenna Impedance : 50 Ohms, unbalanced (3xUHF) Ohms, unbalanced (With Optional Tuner ON, Ohms, 6m) Power Consumption : Rx 1.5A (typ.); Tx (100 W) 25A(max.) Supply Voltage : DC: DC 13.8 V ± 10% Transmitter output specified at 13.8VDC Dimensions : (WxHxD): 9.25” x 9.0” x 12.4” (23.5cm x 22.1 cm x 31.6 cm) Weight: (approx.): 13 lbs (5.9 kg) Quelle:

9 FLEX-5000™ Transceiver Technische Daten
Receiver Specifications : MDS : MDS 14 MHz, 500Hz BW Preamp OFF ON -121dBm -126dBm IP3 : +30 dBm at 14 MHz with preamp off at 2 kHz or less tone spacing (S5 IM3 method) Selectivity : (–6/–60 dB): CW 500 Hz –6/-60 dB: 500/640 SSB 2.4 kHz –6/-60 dB: 2.39/2.54 AM 6.6 kHz –6/-60 dB: 6.60/6.74 Image Rejection : 70 dB or better ( m Amateur bands) Quelle:

10 FLEX-5000™ Transceiver Technische Daten
Transmitter Specifications : Transmitter Frequency Range : m (Amateur bands only) Power Output : watts PEP CW and SSB at 13.8VDC input voltage 25 watts AM carrier Emission Modes Types : A1A (CWU, CWL), J3E (USB, LSB),A3E (AM), F3E (FM), DIGITAL (DIGU, DIGL) Harmonic Radiation : Better than –55 dB ( mAmateur bands) Better than –65 dB (6m Amateur band) Quelle:

11 FLEX-5000™ Transceiver Technische Daten
Transmitter Specifications : SSB Carrier Suppression : At least 55 dB below peak output Undesired Sideband Suppression : Audio Response (SSB) : Flat Response 10 Hz to 20 kHz, 3-band or 10-band Software Equalizer 3rd-order IMD : Better than –33 dB below 100 watts PEP Microphone Impedance : 600 Ohms (200 to 10k K) Balanced Line In Impedance : 600 Ohms (200 to 10k Quelle:

12 FLEX-5000™ Transceiver

13 FLEX-5000™ Transceiver Daten

14

15 Direktmischung, “Sample And Hold”
FLEX-5000™ Direktmischung, “Sample And Hold” 90° 180° „I“ in Phase Signal „Q“ Quadratur Signal Tayloe-Detektor weiterentwickelt zu QSD/QSE „Rotation“ mit Trägerfrequenz 0° 270° 90° Phasendifferenz © FlexRadio Systems /DK7XL

16 Amplitudeninformation
Quadratur Mod.- /Demodulation FLEX-5000™ „Q“-Imaginäranteil „I“-Realteil Q I Frequenzinformation Amplitudeninformation Mit Frequenz- und Amplitudeninformation (Q- und I-Anteil) lässt sich jede Modulation beschreiben! Q => Quadratur (imaginär)anteil und I => „In Phase“ oder Realanteil FM SSB AM SSB: sowohl Frequenz- als auch Amplitudenanteil © FlexRadio Systems /DK7XL

17 FLEX-5000™ weitere technische Daten
Intermodulationsfreier Dynamikbereich bei 2kHz (Abstand der Prüfsignale) >105dB Frequenzstabilität: 0.5 ppm, TCXO kontrolliert Bandpassfilter individuell, für alle Amateurfunkbänder optimiert Duchgehender RX von 10 Hz bis 65 Mhz Phänomenale Empfängereigenschaften, Performance wie Hight-End-Transceiver IMD DR KHz Signalabstand Empfänger mit Monitor-Funktionen, z.B. Sendespektrum Diversity-Empfang ist mit einem zweitem Empfänger möglich Voll duplexfähige Sende- und Empfangseigenschaften QSK-fähiger CW-Betrieb möglich FlexWire™-Interface für die Steuerung von Rotoren, Antennen und vielem mehr (intelligente, bidirektionale Schnittstelle)

18 FLEX-5000™ Vorteile eines SDR-Transceivers
Zukunftssichere Technologie durch „Digital Processing“ nach dem Motto: „It‘s all possible by Software“ Software bestimmt die wesentlichen Funktionen (RX/TX) Funktionalität wird mit jedem Software-Updates ergänzt und verbessert (Beispiele: ALC, regelbares Multi-Notchfilter, VAC2..., RX2-Abschaltung im Sendebetrieb) Großsignalfester RX durch spez. Signalaufbereitung (Bsp.DLP-15) vielfache Monitor-Funktionen für RX und TX Digitale Filter in RX und TX sind besser als analoge Filter Audioverarbeitung in Rundfunkqualität (Softw. RX-/TX-Equalizer) Virtuelle Schnittstellen ermöglichen die Anbindung von Fremdsoftware ohne Kabelverhau (RX1 und RX2) Remote-Betrieb z.B. über Skype möglich

19 FLEX-5000™ Transceiver Unterlagen und Unterstützung
Ein ausführliches Betriebshandbuch für Flex-5000 und PowerSDR ist in deutscher Sprache kostenlos erhältlich. Software-Updates mit z.T. ausführlicher deutscher Beschreibung zu den Neuerungen. Deutschsprachiges SDR-Forum im Internet auf ww.DL0SDR.de Englisch auf

20 FLEX-5000™ Hardware Equipment-Beispiele
PC = 2 GHz Pentium RAM => 2 GB Auflösung Videokarte =>1024x768 Firewire-Anschluß Hardware-Aufrüstungen 2. Empfänger Autom. ATU Transferter 2/70/23 T-Mate VFO-Knopf Firewire Firmware Hardware FLEX-5000A PC + MS-Windows XP 400 Mb/s

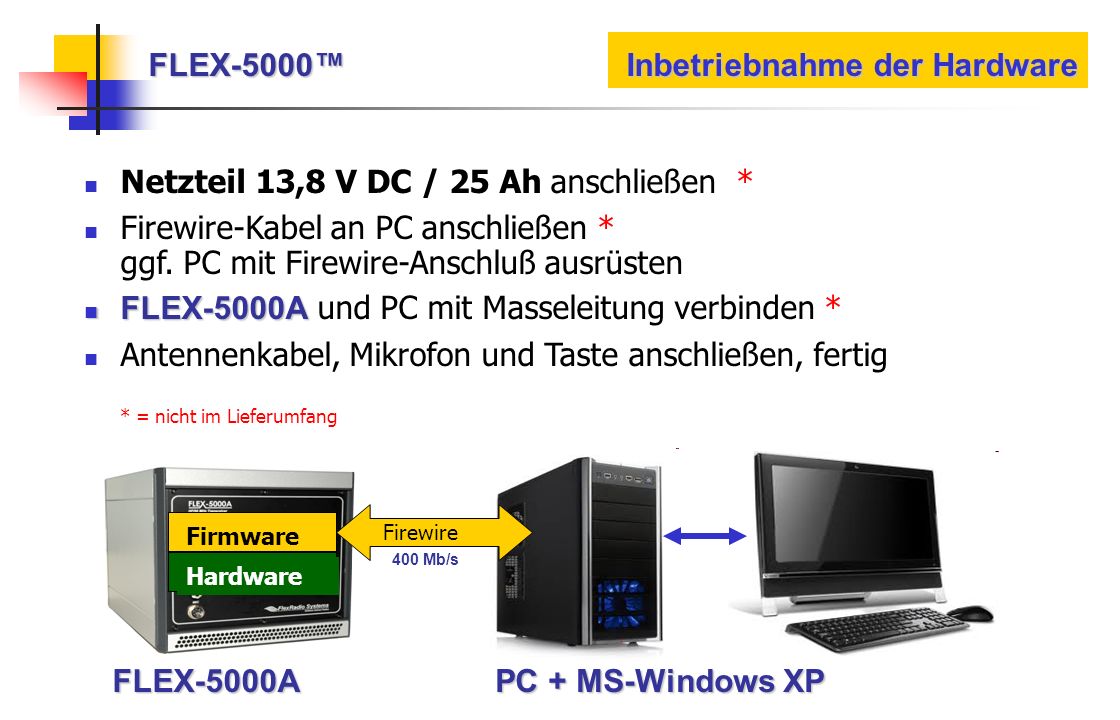

21 FLEX-5000™ Inbetriebnahme der Hardware
Netzteil 13,8 V DC / 25 Ah anschließen * Firewire-Kabel an PC anschließen * ggf. PC mit Firewire-Anschluß ausrüsten FLEX-5000A und PC mit Masseleitung verbinden * Antennenkabel, Mikrofon und Taste anschließen, fertig * = nicht im Lieferumfang Firewire Firmware 400 Mb/s Hardware FLEX-5000A PC + MS-Windows XP

22 FLEX-5000™ Software Equipment-Beispiele
Hamradio-Deluxe CW-Skimmer Fremd-Software Beispiele: DRM-Empfänger Swisslog FlDigi, EasyPal, WSPR PowerSDR Console Virtueller COM-Port virtuelles Audio-Kabel Firewire Firmware Hardware FLEX-5000A PC + MS-Windows XP 400 Mb/s

23 FLEX-5000™ Inbetriebnahme der Hardware
Kopfhörer PTT-Mike (Yaesu-kompatible) Power-ON/OFF

24 FLEX-5000™ Inbetriebnahme der Hardware
Antennen RX-1/TX Antenne-RX2 Balanced Mike Power-Speaker Power 3,8V/25Ah CW-Taste PC-Firewire Steuerung für Linear-Amplifier PTT

25 FLEX-5000™ Ansteuerung extene PA

26 FLEX-5000™ Inbetriebnahme der Software
Erst-Installation erfolgt per mitgelieferter CD (funktioniete problemlos) Danach das aktuellste Update von der FlexRadio-Homepage laden und installieren PowerSDR und Firmware werden damit auf den aktuellen Stand gebracht PowerSDR Console PowerSDR ist eine Transceiver unabhängige Software.  sie benötigt zum Betrieb das I/O-Signal eines RX oder Datenfiles  kann mit passendem Daten-File ohne Hardware getestet werden  läßt sich auch an anderen KW-Transceivern oder RX betreiben

27 FLEX-5000™ PowerSDR Update
Mit jedem Update wird auch die Firmware aktualisiert Jede PowerSDR-Version wird als eigenständige Software installiert! Vorhergehende Installationen bleiben funktionsfähig Software-Update PowerSDR 2.0.1 PowerSDR 2.2.2 Firmware Vers. PowerSDR 2.1.5 PowerSDR 2.3.5 Firewire Firmware Hardware FLEX-5000A PC + MS-Windows XP

28 FLEX-5000™ Vorbereitungen zum 1. QSO
Mikrofon-Anschluß im Audio-Mixer wählen Outputs definieren Speaker / Kopfhörer Antennen konfigurieren PowerSDR Console Beispiel Ant.-1 DLP m Ant.-2 Dipol 40m Ant. 3 Dipol 80m

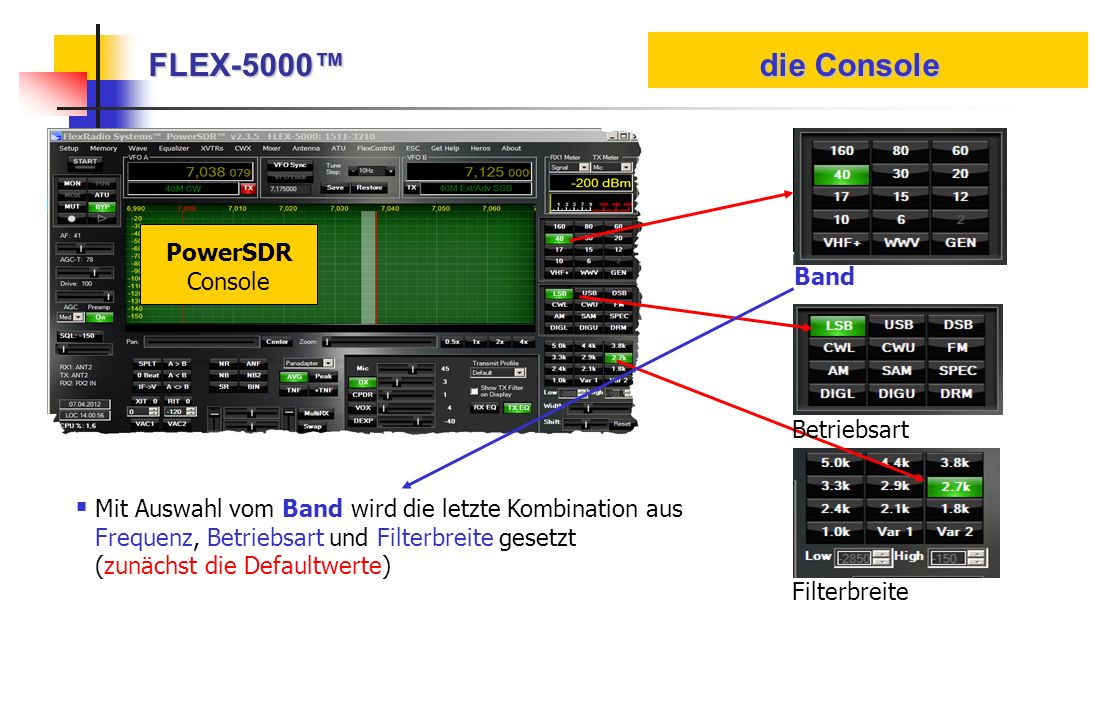

29 FLEX-5000™ die Console PowerSDR Console Band Betriebsart
Mit Auswahl vom Band wird die letzte Kombination aus Frequenz, Betriebsart und Filterbreite gesetzt (zunächst die Defaultwerte) Betriebsart Filterbreite

30 FLEX-5000™ die Console PowerSDR Console Band Mode
Filterbreite Jeder Filter-Button ist im Setup frei änderbar (Mausklick re)

31 FLEX-5000™ die Console PowerSDR Console Band Mode
SSB Je Modulationsart wird eigenes TX-Window eingeblendet CW Digi-Modes

32 FLEX-5000™ PowerSDR Console VFO-Steuerung Noise-Filter
Lautstärke-Mischpult bei MultiRX-Mode

33 Multi-RX / VFO-Steuerung
FLEX-5000™ Multi-RX / VFO-Steuerung Scope-Einstellungen Mit RX-1 können im Mode: „MultiRX“ gleichzeitig 2 Frequenzen überwacht werden Zum Senden kann VFO-A oder VFO-B aktiviert werden

34 Ein Scope in Messgerätegenauigkeit für den „klaren Durchblick“
FLEX-5000™ PowerSDR Console Spectrum Panadapter Scope Phase Phase 2 Wasserfall Histogramm Panafall Panascope Diversity-Monitor (ESC) Scope-Einstellungen Ein Scope in Messgerätegenauigkeit für den „klaren Durchblick“ Mit PowerSDR gibt es keine blinden Funkamteure mehr

35 Je nach Einstellung können bis zu 192 KHz in Echtzeit angezeigt werden
Panascope FLEX-5000™ PowerSDR Console Sope-Einstellungen Je nach Einstellung können bis zu 192 KHz in Echtzeit angezeigt werden Die Auflösungsbandbreite reicht bis zu 10 Hz, in der Amplitude auf 0,1 DB

36 FLEX-5000™ PowerSDR Console Sope-Einstellungen Panascope

37 RX-/ TX-Scope für Audio-Kontrolle
FLEX-5000™ PowerSDR Console RX-/ TX-Scope für Audio-Kontrolle Sope-Einstellungen

38 FLEX-5000™ PowerSDR Console Sope-Einstellungen Panascope

39 Audio-Spectrum mit Kompressor
FLEX-5000™ PowerSDR Console Sope-Einstellungen Audio-Spectrum mit Kompressor

40 Audio-Spectrum FLEX-5000™ PowerSDR Console Sope-Einstellungen

41 PowerSDR Notch-Filter
FLEX-5000™ PowerSDR Notch-Filter Sope-Einstellungen Im Scope frei konfigurierbares 6fach Notch-Filter auf Filterdurchlaß

42 PowerSDR Notch-Filter
FLEX-5000™ PowerSDR Notch-Filter variabler Notchbreite von 10 Hz bis zur Breite des Basisbandes variabler Notchtiefe in drei Stufen variabler Notchfrequenz innerhalb des Passband und im gesamten Basisband Bis zu 6 Filter mit maximaler Filtertiefe (d.h. Stufe 3) im Filterbereich (Audio-Passband), zusätzlich weitere Filter (unbegrenzt) außerhalb des Audio-Passband RF-tracking, d.h. auch bei Veränderung der VFO-Frequenz bleiben die Notchfilter auf dem auszublendenden Signal Das Softwaremodul TNF ist vor dem AGC Algorithmus platziert – dies hat zur Folge, dass die „ausgenotchten“ Signale nicht mehr in die AGC eingreifen – was einen erheblichen Vorteil darstellt. Sope-Einstellungen Im Scope frei konfigurierbares 6fach Notch-Filter auf Filterdurchlaß

43 PowerSDR Notch-Filter
FLEX-5000™ Quelle: Flex-Radio-Handbuch

44 FLEX-5000™ DSP Filteralgorithmen
Filterkurven dieser Form können nur mit digitalen Filtern erziehlt werden PowerSDR ist defaultmäßig auf die Rote Kurve „Blackman-Harris“ eingestellt Quelle: Flex-Radio-Handbuch

45 FLEX-5000™ Sample Rate und DSP Buffer
Zwei Kurvenverläufe desselben 25 Hz CW Filters. Breitere Kurve: Filterbandbreite von ≈1125 Hz!! Sample Rate von 192 kHz und einer DSP Buffer Size von 256 (1.5*192000/256) ≈1125 Hz!!) Schmalere Kurve: Filterbandbreite von ≈18 Hz Sample Rate von 192 kHz und einer DSP Buffer Size von 4096 (1.5*48000/4096 ≈18 Hz) Quelle: Flex-Radio-Handbuch

46 FLEX-5000™ PowerSDR + Fremdsoftware
PowerSDR Console PowerSDR PC-Software Windows-XP Firmware Hardware FLEX-5000A Firewire 400 Mb/s Fire-Wire PCI-Karte PC-Hardware Über virtuelle Schnittstellen im PC können Fremd-Programme für digitale Betriebsarten ohne Kabelverhau adaptiert werden und über den FlexWire Port lassen sich Geräte (z.B. Antennenrotor) steuern Beispiele aus Theorie und Praxis

47 FLEX-5000™ PowerSDR + Fremdsoftware
VAC Virtual-Audio-Cable Com0Com Virtual-Serial-Port virtuelle Schnittstellen Software HRD MixW CW- Skimmer Fremd- Software PowerSDR Console PowerSDR PC-Software Windows-XP Firmware Hardware FLEX-5000A Firewire 400 Mb/s Fire-Wire PCI-Karte PC-Hardware Digital-Mode-Programme, Beispiele - Hamradio-Deluxe - MixW, FlDigi, u.s.w. CW-Skimmer WinWarbler

48 FLEX-5000™ PowerSDR + Fremdsoftware
Virtuelle Verbindungen von Radio, PC und Fremd-SW Quelle: HARC Radio Club

49 FLEX-5000™ Anteuerung extene PA
Quelle:

50 FLEX-5000™ Die Schnittstelle zur Fremdsoftware
Virtual-Serial-Port Programm Beispiel: COM-Port Paar 6-16 Port = COM6 z.B. CAT-Steuerung Port = COM16 z.B. CAT-Steuerung Setup / CAT-Control 6 16 Fremd-Software PowerSDR Virtual-Audio-Cable Sender-Audio Output = VirtualCable-1 Input = VirtualCable-2 Input = VirtualCable-1 Output = VirtualCable-2 Empfänger-Audio Setup Audio / VAC

51 Digi-Software Beispiel: FlDigi
FLEX-5000™ Digi-Software Beispiel: FlDigi

52 Digi-Software und Internet Beispiel: PSK31-Reporter

53 CW-Skimmer mit Flex-5000 Bandbelegung wird mit Rufzeichen und QRG angezeigt Signalstärke wird coloriert angezeigt, funktioniert ab S3 fehlerfrei Klick auf ein Call öffnet die QSO-Kommunikationsbox Klick auf den Datenstrom stellt den TRX auf diese QRG ... am unteren Bildrand wird dann dieses QSO mitgeschrieben

54 Digi-Software und Internet mit Flex-5000 Beispiel:WSPR
CW-Skimmer
