03/02/061 Arbeit mit GPS Von Erfahrung Orest Kotylo (seit 2003)

Präsentation zum Thema: "03/02/061 Arbeit mit GPS Von Erfahrung Orest Kotylo (seit 2003)"—  Präsentation transkript:

1 03/02/061 Arbeit mit GPS Von Erfahrung Orest Kotylo (seit 2003)

2 03/02/062

3 3 Allgemeine Information uber GPS… GPS ein interessantes Geraet GPS ein interessantes Geraet Genauigkeit Genauigkeit Welche Koordinaten kann man benutzen? Welche Koordinaten kann man benutzen? Nachteilen Nachteilen

4 03/02/064 GPS ein interessantes Geraet Ich verwende BT Fortuna mit ext. Antenna zusammen mit Pocket PC (LOOX 720) GPS ein Signal von Sateliten empfaengt GPS ein Signal von Sateliten empfaengt GPS zeigt die Position in koordinaten GPS zeigt die Position in koordinaten GPS kann automatisch die Koordinaten einzelne Punkten oder ganze Strecke speichern GPS kann automatisch die Koordinaten einzelne Punkten oder ganze Strecke speichern

5 03/02/065 Genauigkeit GPS Seit 1 bis 15 m Seit 1 bis 15 m Von der Lage und der Zahl des Sateliten abhaendig Von der Lage und der Zahl des Sateliten abhaendig Wetter Bedinungen Wetter Bedinungen Relief des Gelaendes Relief des Gelaendes Offene oder Waldgebiet Offene oder Waldgebiet

6 03/02/066 GPS Koordinaten Viele verschiedene Viele verschiedene Laenge und Breite (nur fuer Oziexplorer) Laenge und Breite (nur fuer Oziexplorer) UTM UTM

7 03/02/067 Nachteilen Von die Lage des Satelites abhaendig Von die Lage des Satelites abhaendig Von Wetter abhaendig (Die Wolken, Regen) Von Wetter abhaendig (Die Wolken, Regen) Baume stoeren (offene oder geschlossene Gebiet) Baume stoeren (offene oder geschlossene Gebiet) wichtig: keine sichere GPS Daten wichtig: keine sichere GPS Daten

8 03/02/068 Varianten der Arbeit mit GPS Mit Tablett PC im Gelaende arbeiten Mit Tablett PC im Gelaende arbeiten Direkt ubertragen die Koordinaten (UTM) auf der 10 m Netz Direkt ubertragen die Koordinaten (UTM) auf der 10 m Netz Aufnahme mit GPS und 10 m Netz (TR Variante) Aufnahme mit GPS und 10 m Netz (TR Variante) Ab und zu die Lage waehrend der Aufnahme kontrolieren Ab und zu die Lage waehrend der Aufnahme kontrolieren Als Hilfsmittel fuer der Schaffung des Basisnetz Als Hilfsmittel fuer der Schaffung des Basisnetz Nur einzelne Punkten speichern Nur einzelne Punkten speichern Ganze gemessene Strecke speichern Ganze gemessene Strecke speichern Parallel Strecke mit der AZV Methode messen und im Pocket PC speichern Parallel Strecke mit der AZV Methode messen und im Pocket PC speichern

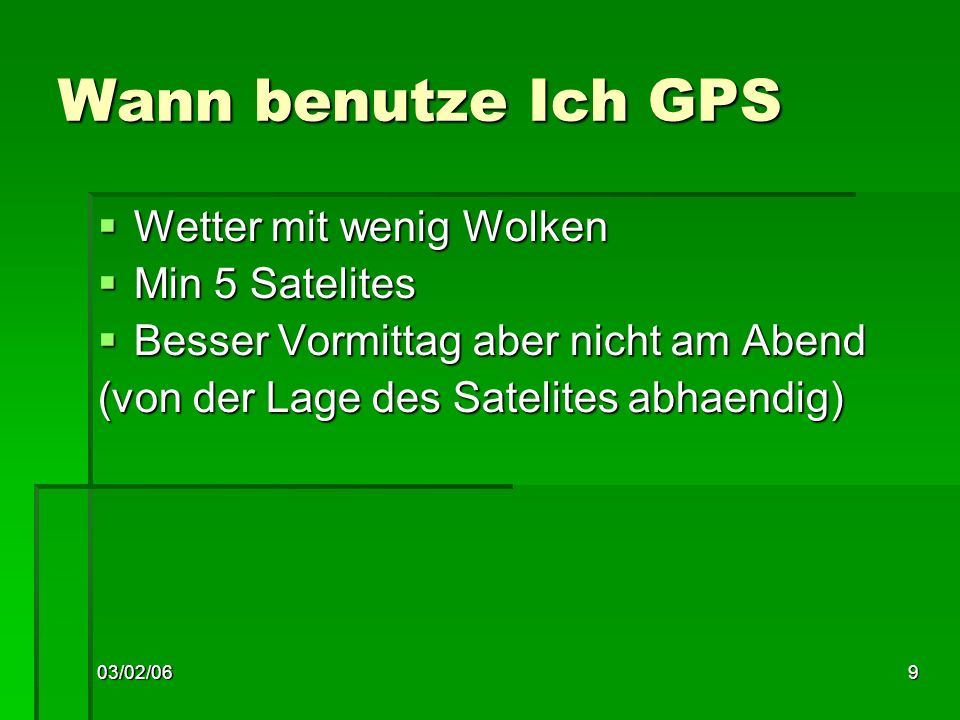

9 03/02/069 Wann benutze Ich GPS Wetter mit wenig Wolken Wetter mit wenig Wolken Min 5 Satelites Min 5 Satelites Besser Vormittag aber nicht am Abend Besser Vormittag aber nicht am Abend (von der Lage des Satelites abhaendig)

10 03/02/0610 Die Arbeit mit GPS GPS einschalten, die Antenne oben Ruecksack GPS einschalten, die Antenne oben Ruecksack Modus Autospeichern Strecke jede 5 m Modus Autospeichern Strecke jede 5 m Sateliten und theoretische Genauigkeit (HDOP) kontrolieren Sateliten und theoretische Genauigkeit (HDOP) kontrolieren Strtecke automatisch speichern Strtecke automatisch speichern Einzelne Punkten (Waypoints) ab und zu speichern. Bei diesem die Lage des Satelites anschauen und seine Lage aendern, um der Empfang des Signals zu verbessern Einzelne Punkten (Waypoints) ab und zu speichern. Bei diesem die Lage des Satelites anschauen und seine Lage aendern, um der Empfang des Signals zu verbessern

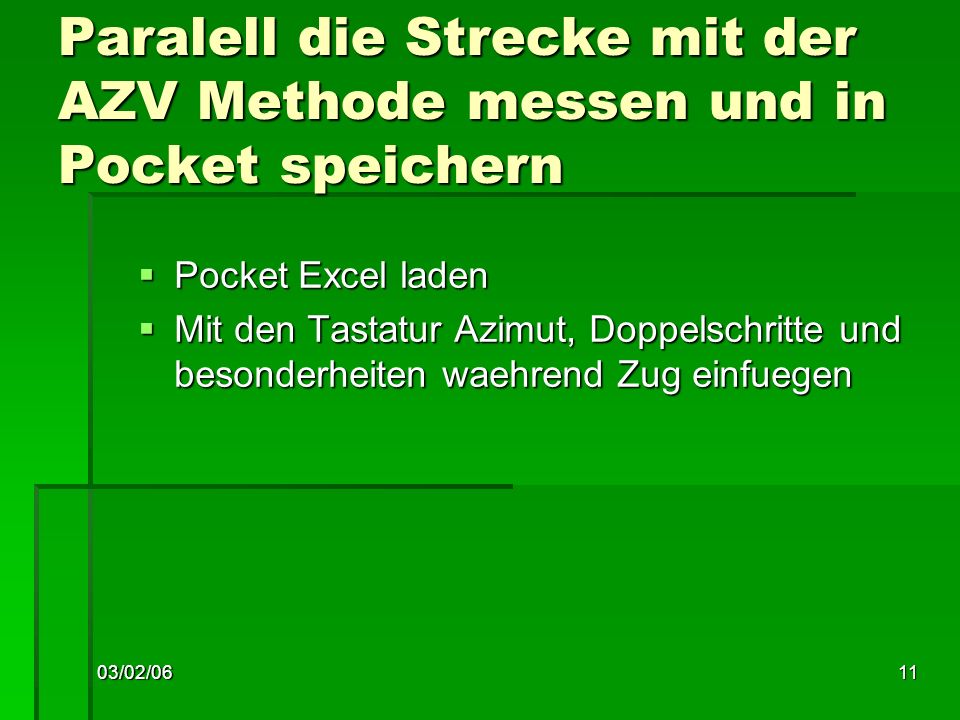

11 03/02/0611 Paralell die Strecke mit der AZV Methode messen und in Pocket speichern Pocket Excel laden Pocket Excel laden Mit den Tastatur Azimut, Doppelschritte und besonderheiten waehrend Zug einfuegen Mit den Tastatur Azimut, Doppelschritte und besonderheiten waehrend Zug einfuegen

12 03/02/0612 Import Strecken und Punkten Formaten der Dataien Formaten der Dataien DXF DXF Mapsourse software unterstuetzt dieses Format (Garmin GPS) Mapsourse software unterstuetzt dieses Format (Garmin GPS) SHP SHP OZIEXPLORER hat dieses Format OZIEXPLORER hat dieses Format OCAD8 Professional unterstuetzt *.SHP Format OCAD8 Professional unterstuetzt *.SHP Format

13 03/02/0613 Einstellungen und Import in OCAD Paper Koordinaten – magnetisches Nord Paper Koordinaten – magnetisches Nord UTM Koordinaten – richtige Ecke einfuegen ( 2-3 Grag) UTM Koordinaten – richtige Ecke einfuegen ( 2-3 Grag) Strecke im OCAD importieren… Strecke im OCAD importieren…
