1 Messen in der Elektrotechnik#Sven KrienerMessen in der Elektrotechnik1Sven Kriener Messen in der Elektrotechnik mit dem Oszillskop und dem Multimeter von Sven Kriener

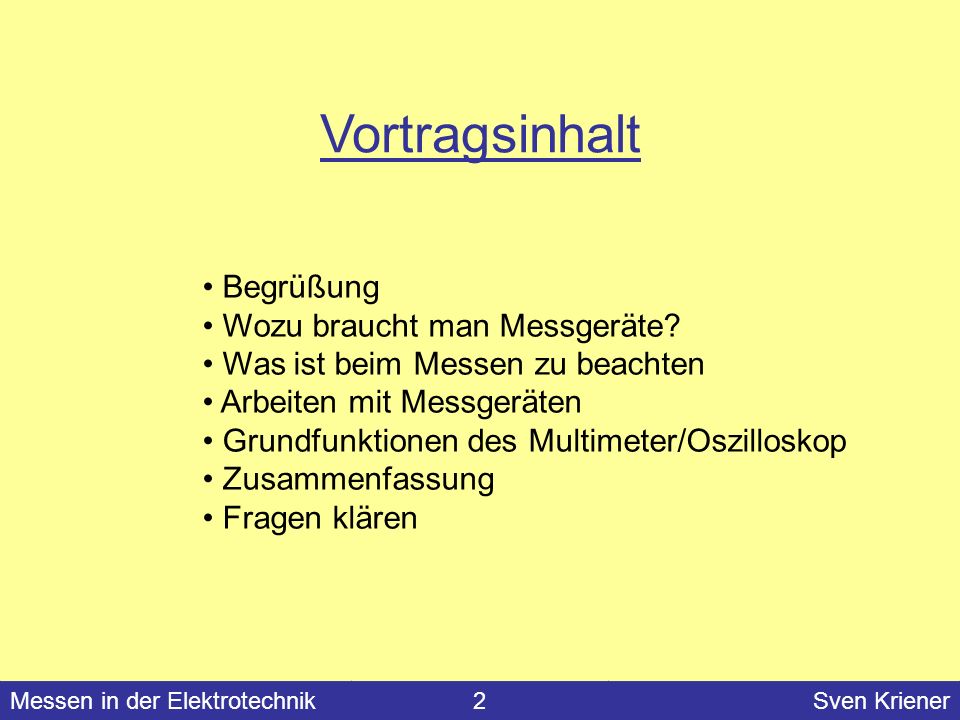

2 Messen in der Elektrotechnik#Sven Kriener Messen in der Elektrotechnik2Sven Kriener Vortragsinhalt Begrüßung Wozu braucht man Messgeräte? Was ist beim Messen zu beachten Arbeiten mit Messgeräten Grundfunktionen des Multimeter/Oszilloskop Zusammenfassung Fragen klären

3 Messen in der Elektrotechnik#Sven Kriener Messen in der Elektrotechnik3Sven Kriener Wozu braucht man Messgeräte In der Elektrotechnik? Um Schaltungen, Bauelemente oder Baugruppen zu untersuchen und das Verhalten kennen zu lernen Um Sachverhalte zu vereinfachen und veranschaulichen

4 Messen in der Elektrotechnik#Sven Kriener Messen in der Elektrotechnik4Sven Kriener Was ist beim Messen zu beachten? Verstehen wie das Messergebnis zustande gekommen ist An die folgenden fünf Grundregel denken:

5 Messen in der Elektrotechnik#Sven Kriener Messen in der Elektrotechnik5Sven Kriener Bei zweifelhaften Messergebnissen: Messen bekannter Größen Traue weder dem Messgerät noch dir selbst Was ist beim Messen zu beachten?

6 Messen in der Elektrotechnik#Sven Kriener Messen in der Elektrotechnik6Sven Kriener Lange Messungen verfälschen das Messergebnis. Ein kleiner Innenwiderstand des Messergerätes ergibt ein ungenaues Spannungsmessergebnis Zum Messen gehört mehr, als die Freude am Ausschlagen des Zeigers Was ist beim Messen zu beachten?

7 Messen in der Elektrotechnik#Sven Kriener Strom messen Das Strommessgerät wird immer in Reihe geschaltet

8 Messen in der Elektrotechnik#Sven Kriener Spannung messen Das Spannungsmessgerät wird immer in Parallel geschaltet

9 Messen in der Elektrotechnik#Sven Kriener Bedienungsfehler (Ablesefehler, Überlastung des Geräts) Gerätefehler (Vergleichsmessung) Zufällige Fehler (Funkwellen, Temperaturschwankungen) Geräte nur waagerecht benutzen bei ~ 20°C Wodurch entstehen Messfehler?

10 Messen in der Elektrotechnik#Sven Kriener Das Multimeter

11 Messen in der Elektrotechnik#Sven Kriener Was kann mit dem Multimeter Gemessen werden? Spannung Widerstand Stromstärke und bei einigen Geräten auch: Kapazität Induktivität Transistor- und Diodeneigenschaften Frequenz- und Temperaturmessungen

12 Messen in der Elektrotechnik#Sven Kriener Worauf ist zu achten? Überlastung des Geräts Vordem Messen die Messskala auf den größten Bereich einstellen Skala beim Messen langsam nach unten drehen Bei Zeigerinstrumenten sollte der Zeiger für eine genaue Messung sich nicht im ersten drittel der Skala befinden

13 Messen in der Elektrotechnik#Sven Kriener Das Oszilloskop

14 Messen in der Elektrotechnik#Sven Kriener Grundaufbau

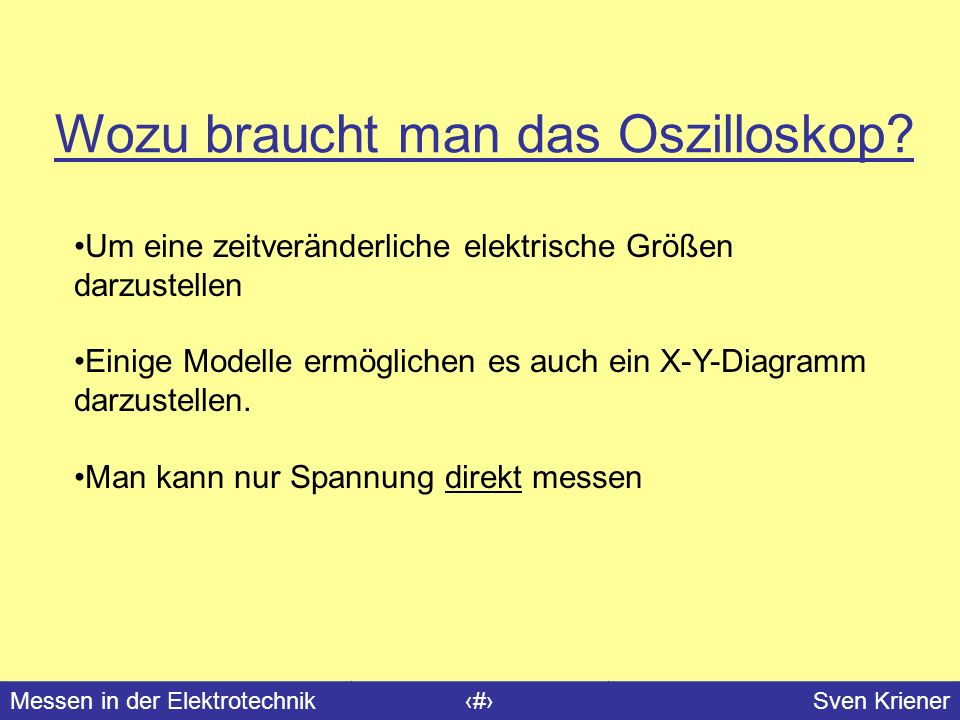

15 Messen in der Elektrotechnik#Sven Kriener Wozu braucht man das Oszilloskop? Um eine zeitveränderliche elektrische Größen darzustellen Einige Modelle ermöglichen es auch ein X-Y-Diagramm darzustellen. Man kann nur Spannung direkt messen

16 Messen in der Elektrotechnik#Sven Kriener Funktionen ILLUM: Stufenlose Einstellung der Rasterbeleuchtung POWER ON: Einschalten INTENS: Stufenlose Einstellung der Bildhelligkeit FOCUS: Stufenlose Einstellung zur Fokussierung des Elektroenstrahls

17 Messen in der Elektrotechnik#Sven Kriener Darstellungsarten A: Zeigt das an A angelegte Signal ALT: Schaltet nach jedem Zyklus zwischen den Vertikalkanälen CHOP: Schaltet in einer Frequenz von ~500 kHZ um ADD: Addiert A und B B : Zeigt das an B angelegte Signal

18 Messen in der Elektrotechnik#Sven Kriener Funktionen POSITION: Stufenlose Einstellung der vertikalen Verschiebung des Bildes AMPL/DIV: Einstellung der Vertikalablenkkoeffizienten AC/DC: Wechseln zwischen Wechsel- und Gleichstrom 0: Verbindung zwischen Eingangsschaltung und Eingangsbuchse unterbrochen TIME/DIV: Einstellung des Zeitkoeffizieniten

19 Messen in der Elektrotechnik#Sven Kriener Triggerung Eine Triggerung wird benötigt um ein stehendes Bild zu erhalten

20 Messen in der Elektrotechnik#Sven Kriener Triggerung AUTO: Ein Bild ist sichtbar auch wenn keine Triggersignale vorhanden sind AC: Gleichspannungskomponente des Triggersignals ist gesperrt DC: Gleichspannungskomponente des Triggersignals wird durchgelassen

21 Messen in der Elektrotechnik#Sven Kriener Triggerung TV: Für Videosignale +/-: Triggerung auf negative oder positive gerichtete Signale LEVEL: Stufenlose Einstellung des Startpegels

22 Messen in der Elektrotechnik#Sven Kriener Triggersignal A: Kanal A entnommen B: Kanal B entnommen COMP: Signal ist jenem entnommen, der mit dem elektronischen Schalter durch verbunden ist EXT: Externes Triggersignal

23 Messen in der Elektrotechnik#Sven Kriener Tastkopf Soll das Messergebnis so wenig wie möglich verfälschen Wählbar zwischen 1:1 und 1:10 1:1 Signal wird unverändert weiter gegeben 1:10 Signal wird durch einen Spannungsteiler um den Faktor 10 verkleinert Um größere Spannungen zu messen

24 Messen in der Elektrotechnik#Sven Kriener Noch Fragen?

25 Messen in der Elektrotechnik#Sven Kriener Quellen Skript Grundlagen der Elektrotechnik I Der Hobby - Elektroniker lernt messen / Dieter Nührmann Wikipedia.de
