HW/SW Partitioning – Ein Fallbeispiel aus dem Aerospace-Bereich Werner FRIESENBICHLER

Ähnliche Präsentationen


Präsentation zum Thema: "HW/SW Partitioning – Ein Fallbeispiel aus dem Aerospace-Bereich Werner FRIESENBICHLER"—  Präsentation transkript:

1 HW/SW Partitioning – Ein Fallbeispiel aus dem Aerospace-Bereich Werner FRIESENBICHLER

2 Aufgabenstellung Analyse eines industriellen Designs hinsichtlich HW/SW Partitioning Fallbeispiel(e) aus dem Aero-SPACE Bereich: – GNSS – Video-Verarbeitungseinheit

3 Fallbeispiel 1 GNSS - Navigationsempfänger

4 GNSS Grundlagen Global Navigation Satellite System – GPS – GPS (USA) – GLONASS – GLONASS (Rus) – COMPASS (China, lokal ab 2008?, Erweiterung geplant) – GALILEO (Europa, GIOVE-Phase, Vollausbau >2008)

5 GPS Architektur 24 Satelliten in 6 Orbits, ca km, 12h Umlauf Atomuhren mit MHz, Genauigkeit ca Bodensegment mit 6 Stationen, sendet Korrekturdaten 2 Codes (eindeutig) + Navigationsdaten – C/A (Coarse Acquisition, zivil), MHz, 1 ms lang – P(Y) (Precision, verschlüsselt, mil.), MHz, 7 Tage lang – Navigationsdaten (Orbit, Zeit, Korrektur, Delay, Almanach), 50 Hz, 12.5 min lang – 2 Frequenzen: L1 ( MHz), L2 ( MHz)

6 GPS Signal (1)

7 GPS Signal (2) GOLD-Codes (C/A), minimale Kreuzkorrelation untereinander Spread-Spectrum Technik Signalleistung 50 W, empfangen werden nur ca. –160 dBW ( W), das ist mehr als 20 dB unter dem Rauschpegel Detektion – Korrelation des empfangenen Codes mit lokal erzeugtem Code – Aufgrund der ungenauen Receiver-Zeitbasis werden 4 Satelliten benötigt Genauigkeit: C/A: 100m...10m (ohne SA, seit 2000), P: 2 m

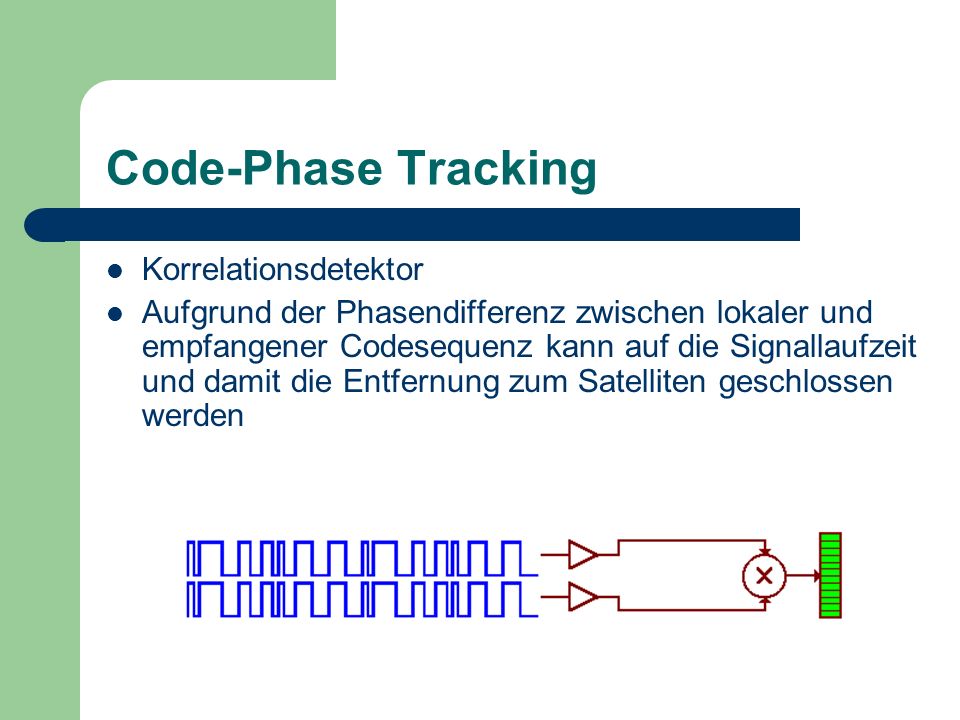

8 Code-Phase Tracking Korrelationsdetektor Aufgrund der Phasendifferenz zwischen lokaler und empfangener Codesequenz kann auf die Signallaufzeit und damit die Entfernung zum Satelliten geschlossen werden

9 GNSS-Receiver Architektur Front End – Down-Conversion IF / Basisband – Analog/Digital-Wandlung (mind. 2x, besser 3x so schnell wie das Basisbandsignal) – Sample-Rate: 3 MHz (C/A) MHz (P) Basisband Prozessor – Geteilte HW / SW Implementierung – Auswertung der Navigationsdaten – Receiver Konfiguration, Telemetrie, Housekeeping

10 GPS Receiver Block Diagramm Hardware Software

11 Aufgaben für die Hardware Repititive/Parallele Tasks – Digitalisieren des I- und Q-Anteils (typ. 2 Bit) – Downconversion IF ins Basisband – Erzeugen der lokalen Codesequenz (LFSR) – Despreading mit unterschiedlichen Phasen – Permanente Korrelation mit empfangenem Code – Generierung von lokalen Triggersignalen (Epoch)

12 Aufgaben für die Software Programmatische Tasks – Evaluierung der Korrelationsergebnisse, ca. 1 kHz – Auswertung der Navigationsdaten, 50 Hz – Implementierung der Tracking Loops (Code Tracking, Carrier Tracking) – Korrelatorkonfiguration (v.a. für P-Code) – Auswahl der sichtbaren Satelliten – Bestimmung der (Pseudo-)Ranges – Automatic Gain Control des Front-Ends, Optimierung des SNR

13 Zukunft - reine Softwarereceiver? HW/SW Receiver – GPS-Chipsets am Markt vorhanden – Aufteilung HW/SW für Handheld Geräte notwendig Software Radio / Receiver – Studien für Spaceborne Software-Receiver – Größere Flexibilität als HW/SW-Lösung – Erfordert hohe Rechenleistung – Nicht für portable Geräte geeignet (kein Thema für SPACE) – Für P-Code noch nicht machbar

14 Ach ja, und der Sender... Ähnliche Architektur bei GNSS-Signalgeneratoren Hardware – Code-Generatoren – Modulation mit Navigationsdaten – Verschlüsselung des P-Codes (top secret) Software – Telemetrie-Interface zum Bodensegment – Einfügen der Orbit- und Zeitkorrekturparameter – Aufbau des Almanachs

15 Fallbeispiel 2 Video-Verarbeitungseinheit

16 GAIA – Video-Verarbeitungseinheit ESA-Projekt GAIA Sternenteleskop Erstellung einer 3D-Sternenkarte Aufschluss über Entstehung und Veränderung unserer Galaxie Inputs für astrophysische Experimente und Thesen Positionierung am Lagrange Punkt (minimale Gravitation)

17 GAIA Satellit

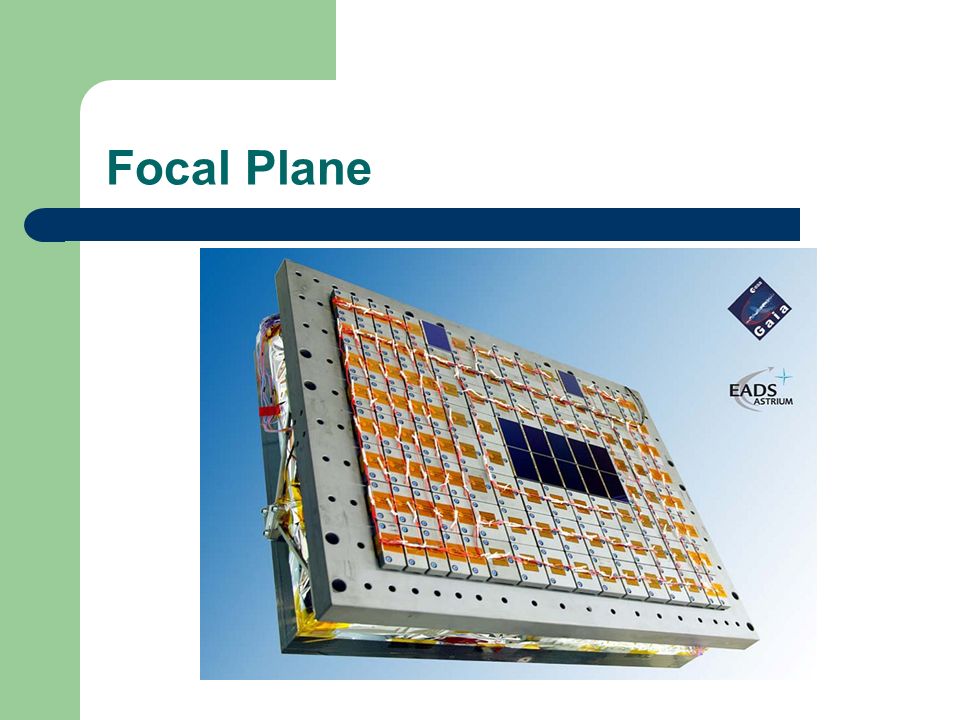

18 GAIA Teleskop Focal Plane

19

20 Messprinzip (1) – Time Delayed Integration (TDI)

21 Messprinzip (2) Jede Millisekunde werden die Daten ein Pixel weitergeschoben und die letzte CCD-Zeile ausgelesen Zirka 2000 x 13 x 16-bit/ms = 416 Mbps Datenreduktion – Nur die ersten beiden CCDs werden komplett ausgelesen (Objektidentifikation) – Die restlichen CCDs nur bereichsweise Echttzeitverhalten ist gefordert um Datenverlust zu vermeiden

22 GAIA Algorithmen (1) Erkennen eines Sterns Verfolgen des Sterns über die gesamte Focal Plane Berechnung der Auslesebereiche Klassifizierung – Bright Star, Faint Star, Größe, etc. Aussondern von Near Earth Objects Datenreduktion und -kompression Paketierung der Daten und Übertragung zur Erde Es wird eine Rechenleistung von 700 MIPs benötigt (vgl. Pentium III 500 MHz hat ca MIPs)

23 Rechenleistungen in SPACE Rad-Hard Prozessoren – LEON2, 86 MIPS (100 MHz) – ERC32, 25 MIPS (32 MHz) Kommerzielle Prozessoren – PowerPC, 1800 MIPs (800 MHz) – Performanceeinbußen durch FT-Maßnahmen GAIA Algorithmen verlangen eine Aufteilung in HW und SW

24 GAIA Algorithmen (2)

25 GAIA – Hardware Algorithmen Objekterkennung läuft immer gleich ab Berechnung von Objektparametern – Helligkeit, Hintergrundkompensation – Detektion von Sternextremitäten – Verschiedene Pixelfilter (MAC-Operationen) – Offset- und Gainkorrektur der CCDs – Filterung von toten Pixeln SpaceWire-Interfaces nach außen Implementierung mittels 2 Actel FPGAs

26 GAIA – Software Algorithmen Software übernimmt höherwertige Algorithmen – Berechnung des Auslesebereichs – Sternklassifizierung – Sortieren nach Eigenschaften – Berechnung weiterer Sternparameter – Formierung von Datenpaketen, Datenkompression – Higher-Level Protokolle (MIL-1553) Realisierung auf SCS750 Board – COTS-Computerboard für SPACE

27 Maxwell SCS-750 Computerboard

28 GAIA – Architektur

29 Resümee (1) Hardware/Software-Partitioning im SPACE-Bereich ähnlich wie bei industriellen Designs – Hardware kümmert sich um repititive Tasks – Parallelisierung von Aufgaben zur Erhöhung der Performance – Implementierung von Schnittstellen – Co-Prozessor für Software-Algorithmen – Software steuert Programmfluss – Stärken bei Bedingungen, Verzweigungen, Sortieraufgaben

30 Resümee (2) Entwicklung – Hardware ist meist billiger zu entwickeln als Software – Geringerer Verifikationsaufwand – SPACE-Softwareentwicklung ist sehr aufwendig – Normativ geregelt – Oftmals werden auch unbequeme Algorithmen in Hardware implementiert um den Aufwand zu minimieren – Aber: Ist VHDL nicht eigentlich Software?

31 Quellen Parkinson, Spilker Jr., Global Positioning System: Theory and Applications – Die BIBEL
