1 FH-Hof Der R-Baum Richard Göbel

2 FH-Hof Verallgemeinerte Suchanfragen Form der Suchanfrage a l1 column 1 a u1 AND a l2 column 2 a u2... ANDa ld column d a ud Werte der relevanten Spalten sind total geordnet (praktisch immer der Fall) Weitere Analyse ausschließlich mit Zahlen (o.B.d.A)

3 FH-Hof Einträge als Punkte im mehrdimensionalen Raum

4 FH-Hof Suchbereich im mehrdimensionalen Raum 2 X 4 AND 2 Y 3

5 FH-Hof Grundlagen einer Indexstruktur Form der Suchregion Rechteck für zwei Dimensionen Quader für drei Dimensionen Hyperquader für vier oder mehr Dimensionen Knoten der Indexstruktur repräsentieren ebenfalls Regionen im mehrdimensionalen Raum Die Region eines Knoten enthält die Regionen aller Kinder Verwendung kompatibler Regionen für die Knoten der Indexstruktur (Hyperquader)

6 FH-Hof Beispiel für einen zweidimensionale Index X Y

7 FH-Hof Basis für ein Suchverfahren Start an der Wurzel der Indexstruktur Suche an Kinderknoten fortsetzen deren Region sich mit der Suchregion überlappt Ausgehend von den Blattknoten wird die Suchbedingung für die Einträge überprüft

8 FH-Hof Wann überlappen sich zwei Regionen? Region a: a l1 c 1 a u1... a ld c d a ud Region b: a l1 c 1 a u1... a ld c d a ud Notwendige und hinreichende Bedingung für die Überlappung: Jede Untergrenzen der Dimension einer Region muss kleiner oder gleich der Obergrenze der zugehörigen Dimension der anderen Region sein. a l1 b u1 b l1 a u1... a ld b ud b ld a ud

9 FH-Hof R-Baum A. Guttman 1984: "R-Trees: A Dynamic Index Structure for Spatial Searching, Proc. ACM SIGMOD Conference, Boston, pages , 1984 Viele Verbesserungen und Erweiterungen, z.B.: 1987: Sellis, Roussopoulos, Faloutsos: R + -Tree 1990: Beckmann, Kriegel, Schneider, Seeger: R*-tree 1996: Berchtold, Keim, Kriegel: X-Tree: 1997: Leutenegger, Edgington, Lopez: STR Tree Packing Verschiedene Implementierungen in Datenbanksystemen in den letzten 10 Jahren

10 FH-Hof Eigenschaften des R-Baums Baum mit Verzweigungsgrad größer als 2 Knoten des Baumes werden Blöcken der Festplatte zugeordnet Der R-Baum ist vollständig balanciert Algorithmen für das Einfügen und Löschen sind ähnlich wie beim B-Baum Suchverfahren entspricht dem allgemeinen Suchansatz

11 FH-Hof Einfügen eines Punktes Bestimme mit Hilfe des Suchverfahrens ein Blattknoten für den neuen Punkt. Falls verschiedene Pfade existieren (aufgrund von Überlappungen) dann wähle einen Pfad aus. Falls kein passender Nachfolger bei der Suche gefunden wird: Vergrößere den Hyperquader für den Nachfolger für den die Vergrößerung minimal ist. Falls ein Blattknoten nicht mehr ausreichend Kapazität enthält: Spalte den Knoten und ggf. Elternknoten auf.

12 FH-Hof Löschen eines Punktes Bestimme mit Hilfe des Suchverfahrens alle Blattknoten für den zu löschenden Punkt Lösche den Punkt aus einem Blattknoten. Verkleinere bei Bedarf alle Hyperquader auf dem Pfad zu dem betroffenen Blattknoten. Unterschreitet der Blattknoten die minimale Anzahl von Elementen, dann lösche diesen Blattknoten: verteile die Einträge auf Geschwisterknoten oder füge die betroffenen Punkte neu ein

13 FH-Hof Optionen für die Implementierung Auswahl eines Pfades für das Einfügen Aufteilen eines Knotens Verteilen der Einträge für das Löschen eines Knotens Reorganisation eines Baums?

14 FH-Hof Kriterien für die Optimierung eines R-Baums Überlappungen: Anzahl der Überlappungen minimieren Volumen der Überlappungen minimieren Volumen der Knoten minimieren Abweichungen der Hyperquader von Hyperwürfeln minimieren (gleiche Ausdehnung aller Dimensionen)

15 FH-Hof Lineares Verfahren zum Aufspalten eines Knotens nach Ang und Tan Aufspaltung erfolgt bezüglich einer Dimension Zunächst wird die Aufteilung für jede Dimension getestet Wähle die günstigste Dimension: Differenz der Anzahl von Elementen in den beiden neuen Knoten ist klein (Priorität 1) Überlappung zwischen den beiden neuen Knoten ist gering (Priorität 2) Volumen der neuen Knoten ist gering (Priorität 3)

16 FH-Hof Beispiel für das Verfahren nach Ang und Tan - Teil 1

17 FH-Hof Beispiel für das Verfahren nach Ang und Tan - Teil 2

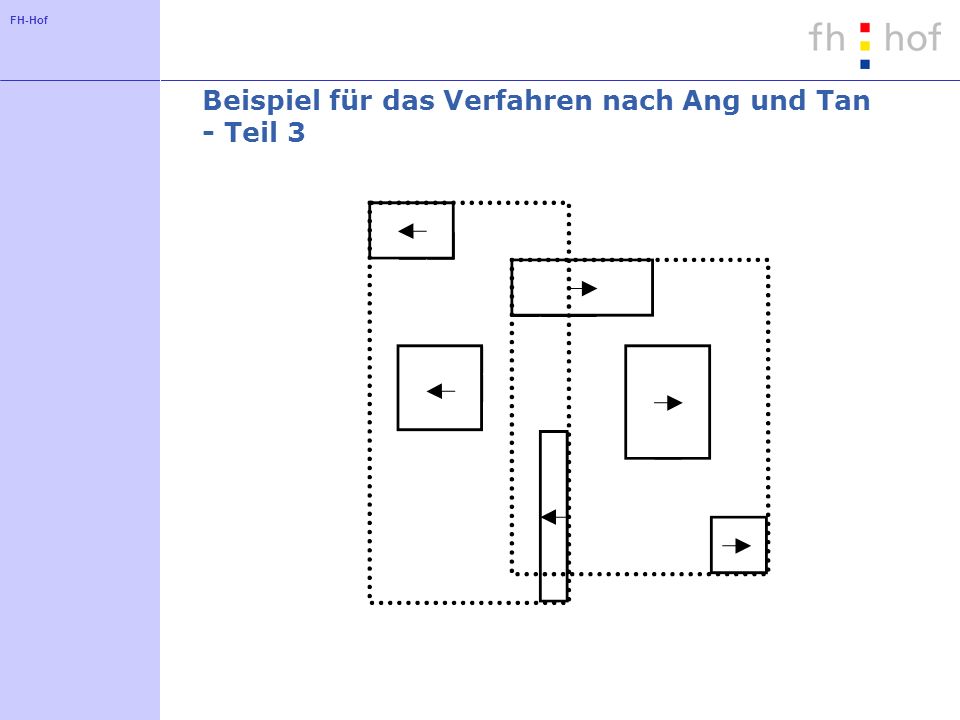

18 FH-Hof Beispiel für das Verfahren nach Ang und Tan - Teil 3

19 FH-Hof Beispiel für das Verfahren nach Ang und Tan - Teil 4

20 FH-Hof Erweiterung der R-Baums für Regionen In den Baum werden statt Punkte vollständige Hyperquader eingefügt Anpassung der Verfahren offensichtlich Interessant für räumlich ausgedehnte Daten Statt 2d Dimensionen werden nur d Dimensionen benötigt

21 FH-Hof Erzeugung eines optimalen R-Baums Analyse einer festen Datenmenge Erzeugung eines R-Baums für diese Datenmenge Optimierung bezüglich eines vorher festgelegtem Kriteriums Typen von Verfahren: Bottom-Up Top-Down

22 FH-Hof Bottom-Up-Verfahren Ordne die einzelnen Punkte den Blättern eines R- Baums zu Erzeuge aus den Blättern schrittweise die weiteren Knoten der Indexstruktur Zuordnung von Punkten zu Blättern: über Sortierfunktion (Interleaving, Hilbertkurve, etc.) Sort Tile Recursive

23 FH-Hof Beispiel: Zuordnung über 2D-Hilbertkurve

24 FH-Hof Sort Tile Recursive - Ansatz Idee: Teile jede Dimension in etwa gleich viele Teile auf (Gitterstruktur) Beispiel: Teile eine zweidimensionale Struktur zunächst in (n/v) Segmente auf (v: Kapazität) Sortiere die Einträge bezüglich der ersten Dimension und verteile die Einträge auf die Segmente Teile entsprechend jedes Segment in (n/v) Blattknoten auf (Sortierung bezüglich der zweiten Dimension)

25 FH-Hof Sort Tile Recursive - Beispiel
