1
HF- Schaltungstechnik
I/Q Modulation Stojan Buntic
2
MODULATION Signale werden an die Eigenschaften des Übertragungskanals angepasst. Umsetzung des Signals von der eigentlichen Frequenzlage in eine höhere Frequenzlage.
3

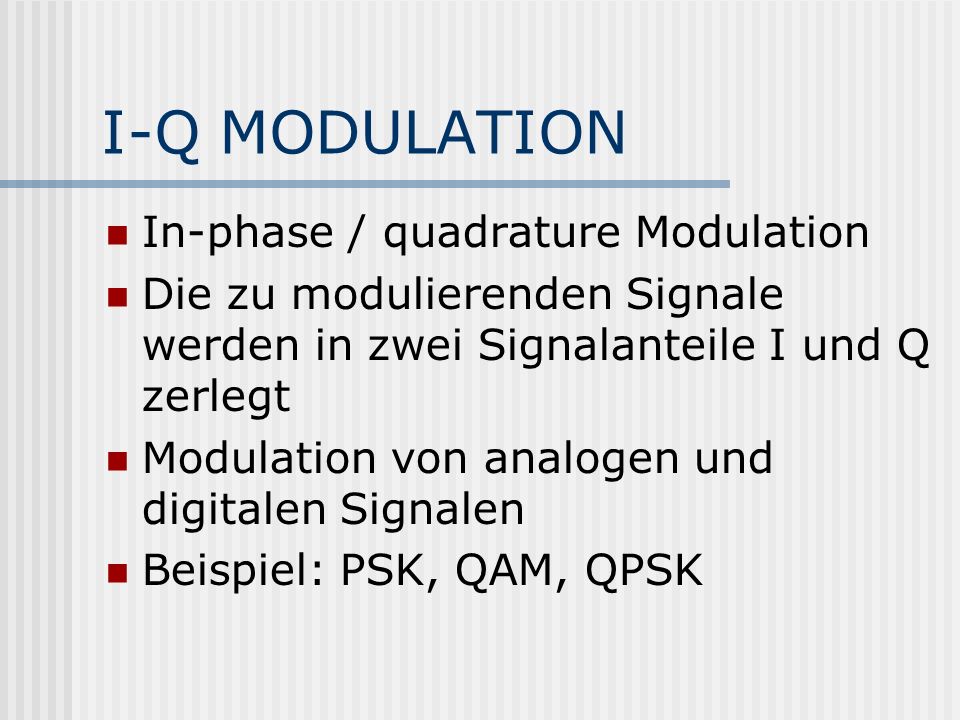

I-Q MODULATION In-phase / quadrature Modulation
Die zu modulierenden Signale werden in zwei Signalanteile I und Q zerlegt Modulation von analogen und digitalen Signalen Beispiel: PSK, QAM, QPSK
4
ANALOGE SIGNALE 2 Signale, die um 90 Grad verschoben sind werden moduliert. Bsp.: Farbdifferenzsignal bei der Fernsehübertragung
5
DIGITALE MODULATION Bei der digitalen Modulation wird die serielle Bitfolge in parallele Bitfolge zerlegt. Es entsteht eine I(t) und Q(t) Komponente. Q 10 00 I 11 01
6
I/Q Modulation Modulation der beiden Signale I(t) und Q(t) I Träger +
90 Q
7
GPS- Satelliten + Antenne + 90 Grad f / 10 = C/A - CODE Systemdaten
154 * f = L1 = MHz Mischer + 90 Grad f / 10 = C/A - CODE Systemdaten Modulo f=10,23 MHz P- Code Antenne 120 * f = L2 = MHz + Mischer 10.23 MHz Atomuhr
8
S(t) * [0.5 * [ej*2*pi*f*t + e-j*2*pi*f*t ]]
S(f) Fourie S(t)* cos(2πft) S(t) * [0.5 * [ej*2*pi*f*t + e-j*2*pi*f*t ]] S(t)*0.5 * [ej*2*pi*f*t + e-j*2*pi*f*t ] 0.5 * S(f-f0) * S(f+f0) cos(2*pi*f*t)
9
S(t) * [0.5 * [ej*2*pi*f*t + e-j*2*pi*f*t ]]
S(f) Fourie S(t)* cos(2πft) S(t) * [0.5 * [ej*2*pi*f*t + e-j*2*pi*f*t ]] S(t)*0.5 * [ej*2*pi*f*t + e-j*2*pi*f*t ] 0.5 * S(f-f0) * S(f+f0) cos(2*pi*f*t) S(f)
10
+ Antenne 10.23 MHz Atomuhr f / 10 = C/A - CODE Systemdaten
154 * f = L1 = MHz f / 10 = C/A - CODE Systemdaten f=10,23 MHz P- Code 120 * f = L2 = MHz 90 Grad Antenne Modulo Mischer + L1(t)=CA(t) mod2 D(t) * cos(2*pi*fL1*t) + P(t) mod2 D(t) * sin(2*pi*fL1*t) L2 = P(t) mod2 D(t) * sin(2*pi*fL2*t)
