Fachhochschule Wels Mechatronik Wirtschaft - MEWI  FH Campus Wels Einführung in die Informatik Fernlehre: Ingenieurtechnische Anwendungen der Tabellenkalkulation.

Ähnliche Präsentationen


Präsentation zum Thema: "Fachhochschule Wels Mechatronik Wirtschaft - MEWI  FH Campus Wels Einführung in die Informatik Fernlehre: Ingenieurtechnische Anwendungen der Tabellenkalkulation."—  Präsentation transkript:

1 Fachhochschule Wels Mechatronik Wirtschaft - MEWI  FH Campus Wels Einführung in die Informatik Fernlehre: Ingenieurtechnische Anwendungen der Tabellenkalkulation und die Integration von Anwendungen unter Windows WS 2012 / 2013 Dr. Karl H. Kellermayr

2 Ingenieurtechnische Beispiele der Tabellenkalkulation
Integration von Windows Anwendungen PIM – Outlook / E Mail Kurzeinführung Datenbanken

3 Ingenieurtechnisch Beispiele der Tabellenkalkulation
Einfach handhabbare „Benutzeroberfläche“ für diverse Berechnungen und Simulationen „Prognosen“ aus dem Computer (Was wäre wenn?) Einfache Terminplanungen und Datenbankfunktionen Grafische Auswertung von Tabellen. Messwerte erfassen und visualisieren (grafisch darstellen). Numerische Lösung von einfachen Differentialgleichungen Auswertung umfangreicher Datenmengen - Pivottabellen

4 Die Verwendung von Funktionen zum Berechnen von Werten
Funktionen sind vordefinierte, direkt ausführbare Formeln, die Berechnungen unter Verwendung bestimmter Werte, der so genannten Argumente, in einer bestimmten Reihenfolge ausführen. Doppelpunkt kennzeichnet Bereich von (B5) bis (B10)

5 Die Verwendung von Funktionen zum Berechnen von Werten
Schreibweise der Funktionen muss streng gewissen Anforderungen entsprechen: Syntax genannt, Als Argumente können Zahlen, Text, Wahrheitswerte (WAHR und FALSCH), Matrizen, Fehlerwerte (beispielsweise #NV) oder Zellbezüge verwendet werden. Ein angegebenes Argument muss einen für das Argument zulässigen Wert enthalten. Als Argumente können auch Konstanten, Formeln oder andere Funktionen verwendet werden.

6 Einfügen – Formeln - Funktionen

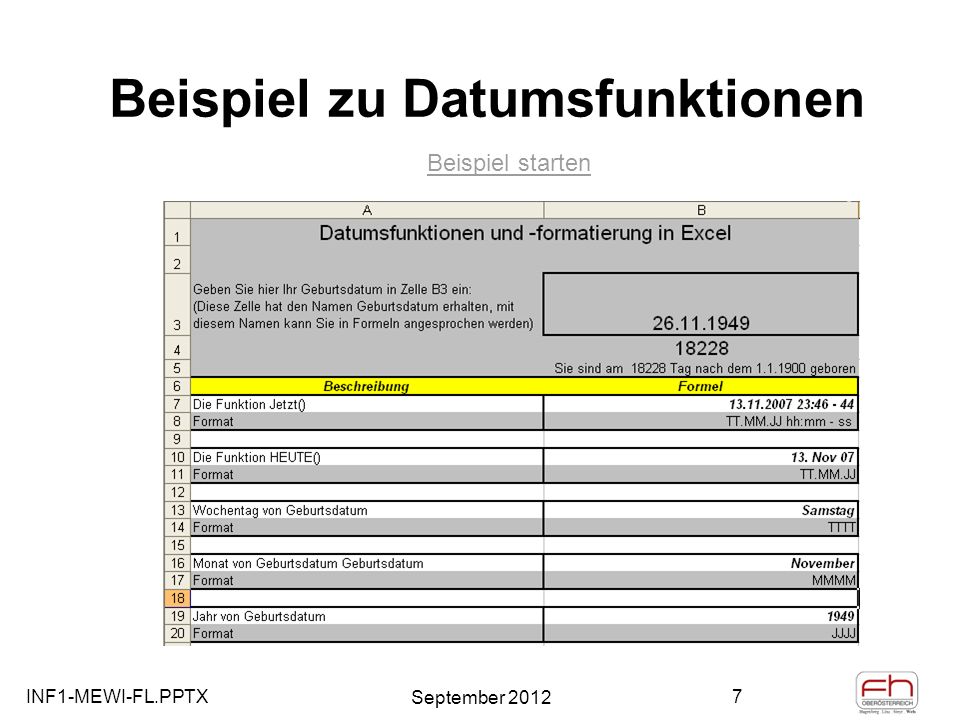

7 Beispiel zu Datumsfunktionen
Beispiel starten

8 Datumsfunktionen - Projektplanung (Terminplanung)
Formel: =B16 Datum Formatiert als Text : Format / Zelle / Zahl / Benutzerdefiniert / TTTT Eingabewert Datum Formatiert als Text : Format / Zelle / Zahl / Benutzerdefiniert / TT.MM.JJJJ Formel: =B19+A19

9 Mit der Wenn Funktion lassen sich einfache logische Schaltungen in Excel simulieren

10 Fallunterscheidungen mit der WENN-Funktion
Ergebnis der Formel hängt vom Ergebnis einer Prüfung ab Syntax: WENN(Prüfung;DannWert;SonstWert) Beispiel: Abhängig vom Umsatz wird eine Provision gezahlt: Wenn Umsatz kleiner , dann 4% des Umsatzes an Provision Sonst 8% des Umsatzes an Provision Formel =WENN(B4<300000;B4*4%;B4*8%)

11 Verschachtelte WENN-Funktionen
Beispiel: Wenn Umsatz kleiner , dann keine Provision Sonst, wenn Umsatz kleiner, , dann 6% des Umsatzes an Provision Sonst 10% des Umsatzes an Provision Formel: Wenn (Umsatz<50000;0; Wenn(Umsatz<200000; Umsatz*6%;Umsatz*10%)) Ein Beispiel

12 Die Funktion SVERWEIS und WVERWEIS
WENN Funktion ermöglich IF-Then-Else Abfrage (entweder/oder auch geschachtelt) Ergebnis einer Berechnung kann oft von einem Wert in einer Tabelle abhänge (Beispiel: Umsatzabhängiger Provisionssatz) hierbei sind die Funktionen sverweis und wverweis nützlich s…senkrecht w…waagrecht

13 Verwendung der Funktionen sverweis und wverweis
Argumente (Suchkriterium;Suchbereich;Spaltenindex;Bereich_Verweis) Funktionsweise Excel durchsucht die Werte des Suchbereichs nach einem zuvor definierten Kriterium Suchkriterium wird in der ersten Spalte von oben nach unten bzw. in der ersten Zeile von links nach rechts gesucht Beim ersten Eintrag, auf den das Kriterium zutrifft, wird der zugehörige Wert ermittelt und als Ergebnis zurückgegeben. Bereich_Verweis = WAHR - Suchbereich muss aufsteigend sortiert sein - Bei keiner exakten Übereinstimmung mit dem Suchkriterium wird automatisch der nächstkleinere Wert gezeigt. FALSCH - Suchbereich muss nicht sortiert sein; ist der identische Wert vorhanden, wird er angezeigt, sonst #NV.

14 Die Funktionen SVERWEIS u. WVERWEIS
Beispiel: SVERWEIS Ergebnisspalte Spalte mit Suchkriterien Spalte mit der Funktion SVERWEIS Suchbereich F5:G16

15 Verwendungsbeispiel für die beiden Funktionen
SVERWEIS sucht senkrecht nach dem Suchwert in der ersten Spalte des Suchbereichs WVERWEIS sucht waagerecht nach dem Suchwert in der ersten Zeile des Suchbereichs

16 Tabellenbereiche grafisch darstellen – einfache Geschäftsgrafiken
Ein Bild sagt mehr als 1000 Worte Visualisierung numerische Daten

17 DIAGRAMM - EINFÜGEN Tabellenbereich markieren Diagrammtyp wählen

18 Ein Musterbeispiel: Kosten-Grafik.XLS
Diagramme anfertigen Schnelle Anfertigung von Diagrammen [F11] drücken Tabelle markieren Standarddiagramm wird erzeugt Ein Musterbeispiel: Kosten-Grafik.XLS

19 Ein Beispiel zur 3-D Darstellung mit Excel

20 Graf einer reellen Funktion.xls

21 Funktionen als Tabellen und als Grafik in Excel
=C7*C7*SIN(C7) =$B$1+B8*$B$3 =C7*C7

22 Beispiel aus Dynamik – Schwingung Stoßdämpfer Auto
Analytische Lösung für die Differentialgleichung eines 2-Massenproblemes Ein Kraftfahrzeug überfährt eine Schwelle einer bestimmten Höhe (100 mm). Ergebnis ist eine Schwingung der Karosserie (Masse Reifen und Auto, Federkonstante und Dämpfung des Stoßdämpfers) als „Lösung einer Differentialgleichung“. (ANALYTISCHE LÖSUNG)

23 Verarbeitung von Messwerten erfordert numerische Methoden
In der Dynamik wichtige Begriffe: Kraft, Weg, Geschwindigkeit, Beschleunigung,… Numerische Integration, Differentiation erforderlich wenn keine analytischen Formeln sondern aufgezeichnete Messwerte verfügbar sind! Gerät liefert z.B. Messwert über Geschwindigkeit alle 10 Sekunden. Welcher Weg wird zurückgelegt?

24 Messwertbearbeitung mit Excel - z.B. Numerische Integration
In Excel lassen sich Messwerte in Form einer Tabelle diskreter Stützstellen einer Funktion erfassen und grafisch darstellen

25 Mit Messwerten lassen sich Berechnungen durchführen: Z. B
Mit Messwerten lassen sich Berechnungen durchführen: Z.B. die Näherungsweise Intergation

26 Messwerte mit Excel erfassen und weiterverarbeiten

27 Numerische Integration
=G8+C9*($B9-$B8) =H8+D9*($B9-$B8)

28 Zurück zum Beispiel – zurückgelegter Weg:
Gerät liefert z.B. Messwert über Gechwindigkeit alle 10 Sekunden. Welcher Weg wird zurückgelegt? Laufen.xls

29 Beispiel: Numerische Lösung von Differentialgleichungen mit Excel

30 Große Bedeutung in Technik haben Differentialgleichungen
F (t, v, v´,v´´,..., v (n)) = 0 implizite Form v (n) = f (t, v, v´,v´´,..., v (n-1)) explizite Form Zu beiden Formen sind für die Bestimmng einer Lösung Anfangswerte erforderlich: v (n-1) (t0), ..., v´(t0), v(t0)

31 Die numerische Lösung von Differentialgleichung an einem Beispiel aus der Elektrotechnik: Induktive Last an einer Spannungsquelle (Das entspricht einem realen Anwendungsfall bei der Steuerung der Hebekraft von Magnetkrananlagen über eine Spannungsquelle)

32 Die numerische Lösung von Differentialgleichung an einem Beispiel aus der Elektrotechnik: Induktive Last an einer Spannungsquelle (Das entspricht einem realen Anwendungsfall bei der Steuerung der Hebekraft von Magnetkrananlagen über eine Spannungsquelle)

33 Schaltbild (elektrotechnisches Modell):
Mathematisches Modell (Differentialgleichung):

34 Numerischer Lösungsansatz:
Differentialgleichung in eine Differenzengleichung umformen (näherungsweise Lösung) Differentialquotient  d i(t) / dt entspricht näherungsweise dem Differenzenquotienten: D i / D t = ( i(t1) - i (t0) ) / D t Damit lässt sich Gleichung schrittweise, beginnend mit „Anfangswert“ lösen. Es ergibt sich für einen "Anfangswert" i0 und für eine Folge von Eingangsspannungen u0, u1, u2,... eindeutige eine Folge von Stromwerten i1, i2, i3,...

35 Simulationsmodell mit numerischer Berechnung in Excel:
u(t) i(t) uL(t) 0,0 0,00 0,1 0,2 0,3 0,4 100 3,70 98,15 0,5 5,90 97,05 0,6 7,20 96,40 ... 5,6 120 10,91 114,55 5,7 5,8 5,9 6,0 A B 3 Dt = 0,10 s 4 RiQ 1,00 Ohm 5 L 1,60 Henry 6 RiL 10,00 Ohm 7 t0= 0,00 s 8 tmax= 114,61 s

36 Wie sehen die wichtigsten Formeln aus?

37 Die Lösung in grafischer Form:

38 Num-Lösung-einer-Differentialgleichung.xls

39 Die numerische Lösung von Differentialgleichung an einem Beispiel aus der Elektrotechnik: Aufladen eines Kondensators über Widerstand: RC-Glied

40 Einfache Datenbankfunktionen in Excel und Pivot Tabellen Umfangreiches Datenmaterial systematisch erfassen, verwalten, sortieren, anzeigen, filtern, auswerten,…

41 Beispiel einer Datenbank mit Excel
Feldname Datensatz Datenbank- bereich Datenfeld

42 Datenbankfunktion mit Excel.XLS
Die Funktionen Sortieren und Filter im Menü Daten

43 Die Datenmaske (Datenbankfunktionen in Excel)
DATEN – MASKE (Alt+N+M) Datensatznummer Name des Tabellenblatts Datenfeldnamen Datenfelder eines Datensatzes Schaltflächen zur Bearbeitung

44 Datenbankfunktionen mit Excel 1. Sortieren von Daten
1. Bereich auswählen 2. Sortier als Funktion aus Menü Daten wählen 3. Sortierbereich festlegen Die Datensätze, das sind die Zeilen erscheinen neu sortiert!

45 Datenbankfunktionen mit Excel 2. Filtern von Daten
1. Aus Menü Date die Funktion Filtern - Autofilter wählen Nur mehr die Eintragungen mit „Springer“ werden angezeigt Verlag Springer wählen

46 Übersicht der Datenbankfunktionen

47 Übersicht der Datenbankfunktionen

48 Beispiel einer Pivot-Tabelle
Seitenbereich Zeilenbereich Datenbereich Spaltenbereich

49 Anwendungsintegration unter Windows Was versteht man unter Integration ?
Integration heißt "in ein übergeordnetes Ganzes aufnehmen /einfügen“ Im Zusammenhang von Office-Paketen versteht man darunter, dass Daten die z.B. in Word erfasst wurden problemlos an ein Excel oder Powerpoint Dokument übergeben werden können! Daten aus einem Programm können also auch anderen Programmen auf einfache Weise zur Verfügung gestellt werden.

50 Wichtige Begriffe, unterschiedliche Möglichkeiten
Import Verknüpfung Einbettung Ein Programm kann die Daten eines anderen Programms einmalig einlesen und weiterbearbeiten. Die eingelesenen Daten ändern sich nicht, wenn die ursprünglichen Dateien geändert werden! In einem Textverarbeitungsprogramm ist beispielsweise eine Grafik (z.B. Firmen LOGO) integriert. Die Grafikdatei befindet sich auf der Festplatte. Beide Dateien sind miteinander verknüpft. Wenn man die Grafik verändert, erscheint sie in der neuen Form im Dokument des Textverarbeitungsprogramms. Ein Programm besitzt die Möglichkeit, Objekte, die mit einem anderen Programm bearbeitet werden, zu integrieren. Das Objekt befindet sich fest in der Datei. Mit einem Doppelklick auf das Objekt wird das andere Programm gestartet, um die Objektdaten zu bearbeiten.

51 Was geschieht beim Kopieren?
Datenaustausch, Kommunikation zwischen Windows Anwendungen: Indirekt über eine besondere Anwendung – die Zwischenablage Was geschieht beim Kopieren? Kopieren Einfügen Nachrichten Fensterfunktion Fensterfunktion Die Windows-übergreifende Anwendung „Zwischenablage“ - Anwendungswarteschlange Systemwarteschlange

52 Datenaustausch, Kommunikation zwischen Windows Anwendungen: Indirekt über gemeinsame Datei (Speicher) Speichern Öffnen Nachrichten Fensterfunktion Fensterfunktion - Anwendungswarteschlange Systemwarteschlange

53 Nachrichtenkanäle: DDE, OLE, COM…
Datenaustausch, Kommunikation, Integration von Windows Anwendungen kann auch direkt über Nachrichtenkanal – DDE, OLE, COM,…erfolgen Nachrichten Nachrichtenkanäle: DDE, OLE, COM… Fensterfunktion Fensterfunktion - Anwendungswarteschlange Systemwarteschlange DDE Dynamical Data Exchange OLE Object Link and Embedding COM Component Object Model

54 Datenaustausch über gemeinsamen Nachrichtenkanal DDE, OLE, COM ist auch über Netzwerk möglich

55 Integration von Anwendungen unter Windows
Mit Excel können Daten sehr gut erfasst und auch ausgewertet werden. Es muss aber nicht alles in einer Tabelle geschehen! Mit der Zwischenablage können Daten von einer Excel Tabelle in eine andere kopiert werden. Mit einer Verknüpfung kann aus einer Excel Tabelle direkt auf Daten aus einer anderen Excel Tabelle direkt zugegriffen werden

56 =Informatinstechnologie!$B$3 kann ein Zelleninhalt in
Integration von Anwendungen unter Windows: Aus Excel Tabelle (oder Mappe) Daten in andere übertragen Durch eine Formel wie =Informatinstechnologie!$B$3 kann ein Zelleninhalt in eine Zelle einer anderen Tabelle übertragen werden Anwendung 1 Excel Anwendung 2 Excel Daten (Dateien auf Festplatte, Diskette oder im Hauptspeicher) *.XLS *.XLS

57 Integration von Anwendungen unter Windows
Word ist eine Anwendung die optimal geeignet ist für die Erstellung von Schriftstücken Mit Excel können (einfach strukturierte) Daten sehr gut erfasst und auch ausgewertet werden. Mit der Zwischenablage können Daten von einer Anwendung in eine andere kopiert werden. Mit einer Verknüpfung kann aus einer Anwendung wie Word direkt auf Daten aus einer anderen Anwendung wie Excel direkt zugegriffen werden

58 Integration von Anwendungen unter Windows
Excel *.XLS {VERKNÜPFUNG Excel.Sheet.8 "C:\\WS \\IT1\\Uebung07\\ARBEITSBERICHT.XLS" Informatinstechnologie!Z4S2 \a \r \* FORMATVERBINDEN} Anwendung Word *.DOC Daten (Dateien auf Festplatte, Diskette oder im Hauptspeicher)

59 Integration von Anwendungen unter Windows
Word Excel {VERKNÜPFUNG Excel.Sheet.8 "C:\\WS \\IT1\\Uebung07\\ARBEITSBERICHT.XLS" Informatinstechnologie!Z4S2 \a \r \* FORMATVERBINDEN}

60 Wie stellt man eine Verknüpfung her?
Bereich im Ursprungsdokument markieren – Kopieren In Zieldokument wechseln Inhalt einfügen – Verknüpfung einfügen

61 Anwendungen werden immer größer und komplexer
Anwendungen werden immer größer und komplexer! Was ist wenn sie im Hauptspeicher nicht mehr genügend (Speicher-) Platz haben? Aufteilung ist erforderlich und zwischen den Teilen ist Kommunikation erforderlich: Programm – zu – Programm Kommunikation Ein wichtiges Konzept hierbei: Client-Server Das geht natürlich mit individuell entwickelten Programmen, aber insbesondere auch mit STANDARDSOFTWARE!

62 Client – Server Prinzip bei Anwendungen
Aufteilung in zumindest 2 Teile (Prozesse) Clients Prozesse fordern Dienste anderer Prozesse (Server Prozesse) an Ermöglicht klare Modularisierung Client und Server können lokal auf einem Rechner sein (z.B. Word Dokument als Client enthält Graphik von Excel als Server), oder verteilt in einem Netzwerk Endbenutzer Anfrage Server bedient z.B. Datenbank Client bedient Endbenutzer Rückmeldung

63 Hauptvorteil: Ein Server kann viele Klienten bedienen und Konsistenz bei Daten sicherstellen
Endbenutzer 1 Client 1 bedient Client bedient Anfrage Anfrage Endbenutzer 1 Endbenutzer Rückmeldung Rückmeldung Server bedient z.B. Server bedient z.B. Datenbank Datenbank Endbenutzer n Client n bedient Client bedient Anfrage Anfrage Endbenutzer Endbenutzer n Rückmeldung Rückmeldung Skalierbare Lösung!

64 Integration von Anwendungen Client – Server Prinzip
In einer „Server-Anwendung“ werden An zentraler Stelle wichtige Daten verlässlich gepflegt. Bei Bedarf werden die wichtigen Daten in andere Anwendungen direkt übernommen (keine Eingabefehler, sicher letzter aktueller Stand etc) Programm zu Programm Kommunikation

65 Beispiel Client – Server Lösung mit Word (Textverarbeitung) und Excel (Tabellenkalkulation)
Bei Bedarf werden die wichtigen Daten in andere Office Anwendungen Wie z.B. Word, Excel, Powerpoint direkt Übernommen (keine Eingabefehler, sicher letzter aktueller Stand etc) In einer Office „Server-Anwendung“ z.B. Excel werden an zentraler Stelle wichtige Daten wie Telefonnummern verlässlich gepflegt (noch besser wäre: Access Datenbank) Server (Anwendung) Excel Client (Anwendung) Word Automatische Datenübernahme Namen.XLS Projektbericht.DOC

66 Client (Anwendung) Word Server (Anwendung) Excel
Skalierbare Lösung, aus vielen Word – Client Dokumenten kann auf Excel-Server zugegriffen werden Client (Anwendung) Word Projektbericht n .DOC Server (Anwendung) Excel Projektbericht 3 .DOC Projektbericht 2 .DOC Projektbericht 1 .DOC Namen.XLS

67 stellt als Server Daten für z.B. Word-Clients zur Verfügung
Eine konkrete Lösung mit VBA unter Office: Zentrale Wartung von Namensdaten Excel Mappe (Tabelle) stellt als Server Daten für z.B. Word-Clients zur Verfügung Hyperlink zum Beispiel

68 Typisches Anwendungs- und Einsatzbeispiel
Über eine Schaltfläche im Word-Dokument (Client) wird das Einfügen von Namen aus einer Excel Tabelle (Server) ausgelöst.

69 Lösung: Word mit VBA Projekt in dem Excel Objekte durch Visual Basic Code aufgerufen werden

70 Wichtige Begriffe der klassischen Programmierung:
Exkurs: Objektorientierte Programmierung (Programmieren mit den Office Objekten) in VBA Wichtige Begriffe der klassischen Programmierung: Variable, Konstante Datentypen Funktion, Prozeduren Zusätzliche Begriffe bei der Objektorientierten Programmierung Klassen Objekte

71 Ein sehr vereinfachtes Objektmodell von Word
Application Documents Selection Range Range Paragraphs Range Die Objekte können über Makros (VBA – Code) angesprochen werden und somit kann durch den Benutzer die Funktionalität beliebig erweitert werden!

72 Das vereinfachte Objektmodell von Excel
Application Workbooks Worksheets Charts Range

73 Eine Musterlösung finden Sie am Skripten Laufwerk S bzw.

74 Nachrichtenkanal – Send Key aus VBA
Fernsteuern einer Anwendung mit „Send Key“ (Tastaturanschläge per VBA Skript an Anwendung übergeben) SMS vom PC über Bluetooth aus Excel verschicken Nachrichten Nachrichtenkanal – Send Key aus VBA Fensterfunktion Fensterfunktion - Anwendungswarteschlange Systemwarteschlange Lösung / Beispiel – siehe Serverlaufwerk

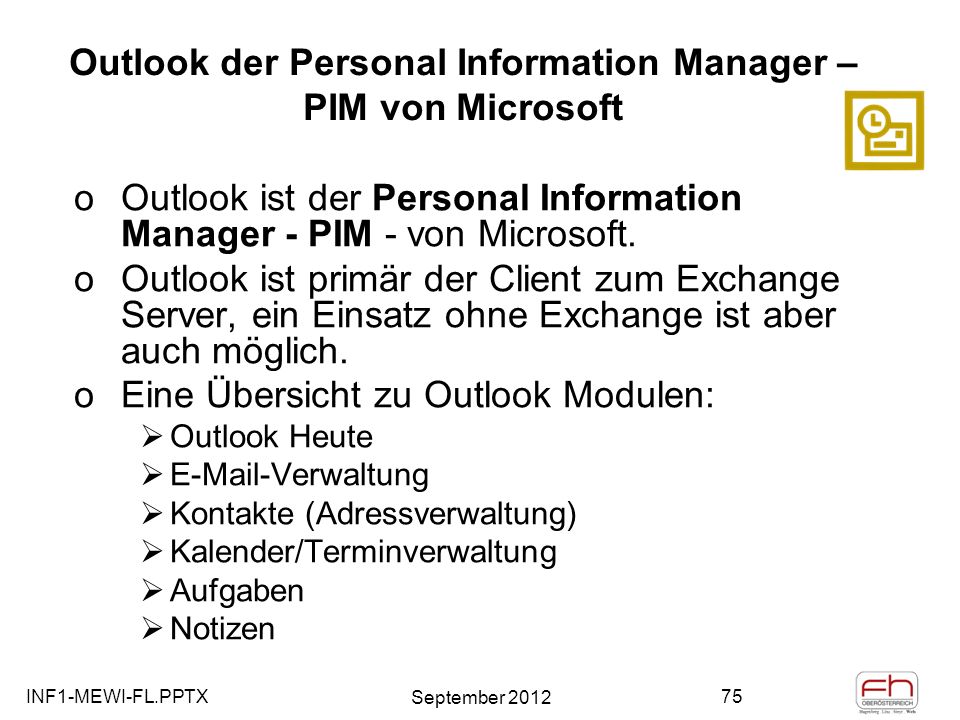

75 Outlook der Personal Information Manager – PIM von Microsoft
Outlook ist der Personal Information Manager - PIM - von Microsoft. Outlook ist primär der Client zum Exchange Server, ein Einsatz ohne Exchange ist aber auch möglich. Eine Übersicht zu Outlook Modulen: Outlook Heute -Verwaltung Kontakte (Adressverwaltung) Kalender/Terminverwaltung Aufgaben Notizen

76 Outlook Heute "Outlook Heute" kann auf  persönlichen Werte eingestellt werden: Rechts oben auf "Outlook Heute anpassen ..." klicken

77 E - Mail verwalten mit Outlook
-Konto einrichten s versenden und empfangen s zur „Nachverfolgung“ markieren s in Ordner einsortieren Neuen Ordner anlegen s verschieben per Menü: Extras - Organisieren per Regeln s schreiben s nach best. Kriterien auflisten

78 Simple Mail Transfer Protocol (SMTP)
Hintergrundinformation: als Client Server Anwendung Die wichtigsten Protokolle Benutzerclient Simple Mail Transfer Protocol (SMTP) übermittelt Mail an Server: Vom Client zum lokalen Mail Server Von Mail Server zu Mail Server Post Office Protocol (POP, POP3) Mail Access Protokoll Stellt Mail vom Server zum Client zu Internet Message Access Protocol (IMAP) Zugriff auf und die Verwaltung von empfangenen s, die sich in einem Postfach auf einem Mailserver befinden. Zugangs server Das weltweite Internet

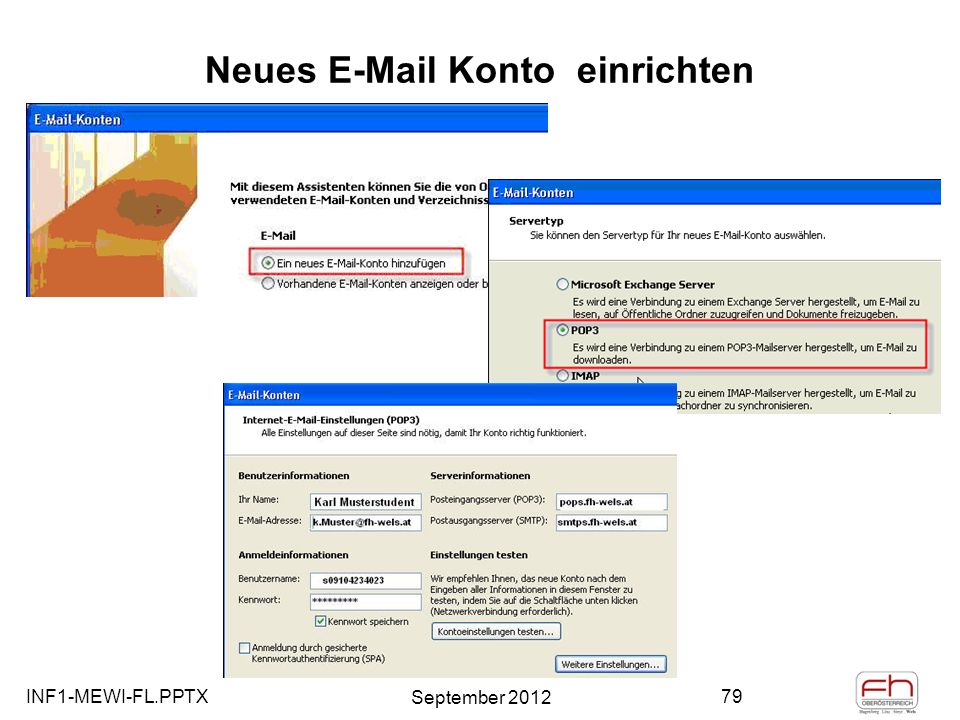

79 Neues E-Mail Konto einrichten

80 Kurze Einführung in die Datenbanktechnologie Grundlagen relationaler Datenbanken am Beispiel MS ACCESS

81 Die Microsoft Architektur
Individuelle (Desktop) Datenbanken mit Access Integrierte Clients Dokumente Web Seiten Schriftstücke, Dokumente Erzeugen Publizieren Zusammenarbeiten Integrierte Infrastruktur Netzwerk Anwendungen Management Strukturierte Daten Vorhandene Host Daten Plattform Distributed Management 98 Messages, Groupware

82 Informationssysteme, Funktionen und Daten,
Funktionen und Daten sind die zentralen Begriffe in Informationssystemen die durch Software (in Form von Programmen) realisiert werden. Daten die in Programmen erfasst und verarbeitet werden müssen auf entsprechenden Medien (Magnetplatte, Magnetband) in Form von Dateien gespeichert werden, damit sie über längere Zeiträume verfügbar sind. Durch entsprechende Technologien wird die Entwicklung und Weiterentwicklung moderner, hochqualitativer Informationssysteme zunehmend wirkungsvoll und produktiv unterstützt. Insbesondere sind hier zu nennen: Datenbanken Objektorientierung Vernetzung

83 Objekte, Datenbanken Durch Objekte (und Komponenten) werden Daten und Funktionen zu einer Einheit, zu Objekten gekapselt, wodurch sich die Komplexität von großen Informationssystemen überschaubarer gestalten lässt. Seit den 80-er Jahren hat die Datenbank - Technologie große Fortschritte gemacht und ist seit Mitte der 90-er Jahre ein fester Bestandteil der betrieblichen Praxis (in fast jedem Betrieb!).

84 Der klassische Ansatz der Informationssysteme mit Dateisystemen
Dateien Programme Technik P 1 D1 Verkauf P2 D2 Logistik P 3 D3 Es existiert eines sehr starke Kopplung zwischen Programmen und Daten (Dateien)

85 Der klassische Ansatz: Informationssysteme mit Dateisystemen
Dateien Programme Textverarbeitung P 1 D1 Tabellenkalkulation P2 D2 Präsentation P 3 D3 Es existiert eines sehr starke Kopplung zwischen Programmen und Daten Bemerkung: Um in einer vernetzten Office Umgebung gleiche Dokumentvorlagen zum Einsatz zu bringen empfiehlt es sich, den Vorlagenordner auf ein Netzwerklaufwerk zu legen damit alle Benutzer zumindest die gleichen Vorlagen verwenden!)

86 Dateisysteme: Integrationsprobleme, Redundanzen
Als Ergebnis der fortschreitenden Systementwicklung erwiesen sich Dateisysteme als - eine meist unsystematische, - für eine Systemintegration unzureichend strukturierte Anhäufung von Daten in Dateien. Gewisse Daten werden mehrfach (Redundant) geführt und eine Übersicht über vorhandene Redundanzen ist mit enormen Schwierigkeiten verbunden.

87 Redundante Datenhaltung
Die Wartung der Daten wird aufwändig, da bei Änderungen entsprechende Datensätze in mehreren Dateien geändert werden müssen. Inkonsistenzen im Datenbestand können in der Praxis nicht ausgeschlossen werden und führen zu betrieblichen Problemen (Falschlieferung, Fehlbestellung etc.) Redundanzen … mehrfaches Vorhandensein der gleichen Daten Inkonsistenzen … Unstimmigkeiten bei Daten

88 Datenbanken zur Entkopplung von Daten und Programmen
Durch eine Entkopplung von - Daten und - Programmen über Datenbanksysteme wird und wurde erfolgreich versucht die Wartungsaufwände wesentlich zu reduzieren.

89 Technik Verkauf Logistik Der Ansatz mit Datenbanksystemen
View 1 Datenbank Verkauf DBMS View 2 Logistik View 3 Entkopplung von Programmen und Daten

90 Was ist eine Datenbank? Datenbank: Beispiel:
Strukturierte Sammlung von Informationen (Daten) Beispiel: Sammlung von Kundenadressen, Literaturquellen, Rezepturen verfahrenstechnischer Prozesse (aber auch Kochrezepten), etc., etc. Elektronische Datenbank => Schneller Zugriff auf die Daten

91 Vorteile einer elektronischen Datenbank
Menge der Informationen Art der Informationen Bildung von Kategorien Geschwindigkeit Suchen und Sortieren Ausgabe der Daten in Berichten

92 Relationale Datenbanken
In relationalen Datenbanken werden verwandte Daten logisch zusammengehörig (in Tabellen) gespeichert. Relationale Datenbanken wurden 1970 von E.F. Codd entwickelt Grundlage bildet der Begriff der Relation aus der Mengenlehre.

93 Tabelle einer relationalen Datenbank
Datensatzindikator Jede Zeile entspricht einem Datensatz. Jede Spalte entspricht einem Datenfeld. Datensatz Navigationsschaltflächen Datenfeld

94 Modellierung von Informationssystemen - Datenmodellierung
Informationssysteme abstrahieren Gegenstände und Zusammenhänge der betrieblichen (aber auch technischen, biologischen, ...) Praxis. Ein Datenmodell bildet Gegenstände der Betrachtung als abstrakte Objekte (Objekt) in strukturierter Form ab, sodass sie von Rechenanlagen bearbeitet werden können reales „Objekt“ Formale, abstrakte Betrachtung Franz Maier Sachbearbeiter 28 Jahre EDV Abteilung

95 Objekte einer (relationalen) Datenbank
Tabellen (speichern Daten) Abfragen (suchen Daten aus Tabellen nach bestimmten Kriterien) Formulare (zeigen Daten aus Tabellen oder Abfragen zum erfassen, ansehen bzw. bearbeiten) Berichte (Drucken und analysieren von Daten aus Tabellen und Abfragen) Programme (Makros und Module erlauben umfangreich Operationen)
