1
LICHT + WÄRME VON DER SONNE
Begrüßung Ich freu mich, Ihnen die Aktion Wärme von der Sonne vorstellen zu können, Die wir seit Anfang 2005 im Rahmen von RegioSolar durchführen.
2
Das erwartet Sie Hintergrund zur Energieversorgung und Energieverbrauch: Klimaauswirkungen, Reichweite der Ressourcen, Ölpreisentwicklung, Potential der Sonnenenergie, Nutzungsmöglichkeiten der Sonnenenergie Kollektortechnik zur Brauchwassererwärmung + Heizungsunterstützung Funktionsweise, Kollektorbauarten, Montagemöglichkeiten, Faustzahlen Sonnenhäuser Kosten Die wichtigsten Fragen und Antworten Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
3

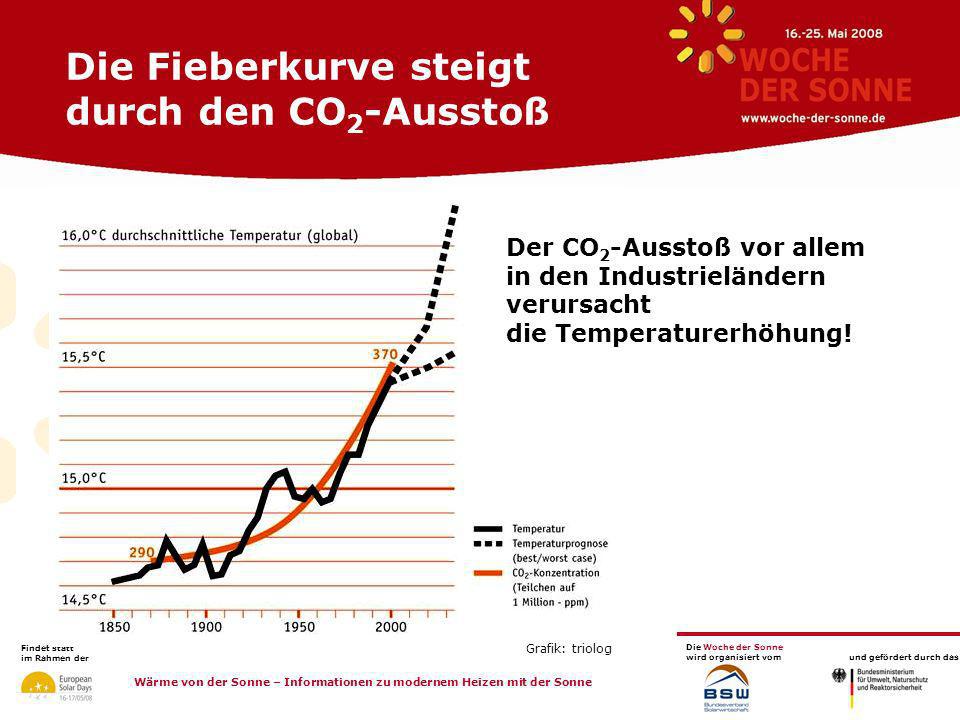

Die Fieberkurve steigt durch den CO2-Ausstoß
Grafik: triolog Der CO2-Ausstoß vor allem in den Industrieländern verursacht die Temperaturerhöhung! Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
4
Der Klimawandel findet bereits statt…
Schmelzende Gletscher, Überschwemmungen, heiße Sommer, immer häufiger Hurrikans. Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
5
Erdöl und Erdgas stammen vorwiegend aus Krisenregionen
Absolute Abhängigkeit der Industrieländer von den Krisenregionen, die über die größten Öl- und Gasreserven verfügen! Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
6

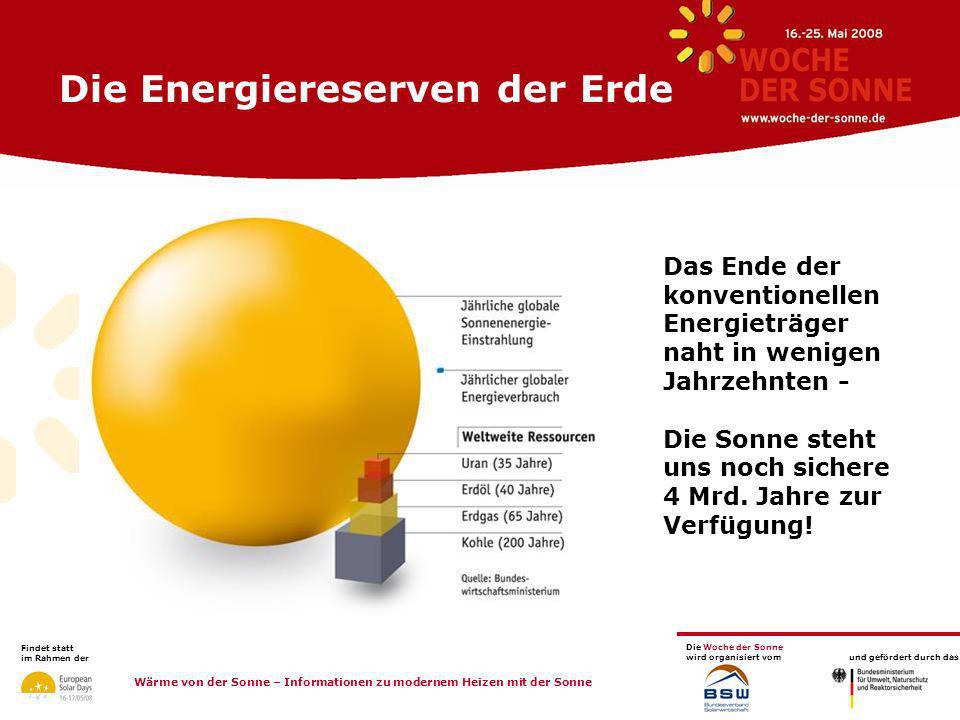

Die Energiereserven der Erde
Das Ende der konventionellen Energieträger naht in wenigen Jahrzehnten - Die Sonne steht uns noch sichere 4 Mrd. Jahre zur Verfügung! Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
7
Preisentwicklung Öl, Gas, Pellets
Öl- und Erdgaspreise markieren im April 2008 ein neues Jahres-Hoch (Öl: 80,9 € / 100l) Szenarien mit Dollar pro Barrel nicht ausgeschlossen, d.h. Heizölpreis steigt von derzeit 80 Cent auf über 150 Cent pro Liter. Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
8
Monatliche Brennstoffkosten
Brennstoffkosten belasten unsere Haushalte zunehmend Entwicklung Energiepreise geht weiter steil nach oben Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
9
Unser Energieverbrauch
Wo wird die Energie verbraucht? Private Haushalte 34 % Verkehr 37 % Industrie 29 % Quelle: Deutscher Wirtschaftsdienst Energieverbrauch private Haushalte 76 % entfallen auf Raumwärme, 11 % auf Warmwasser! Durchschnittlicher Energieverbrauch des Gebäudebestandes in D: 100 kWh/m²a Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
10
Geschenk der Sonne In nur sechs Stunden liefert die Sonne unserem Planeten die Menge an Energie, die den gesamten Erdölreserven der Welt entspricht. Kostenlos, umweltfreundlich und etwa 5 Milliarden Jahre lang. Wir sollten ihr Angebot annehmen … Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
11
Die Sonne nutzen Quelle: Deutscher Wetterdienst Die Sonnenenergienutzung ist überall in Deutschland möglich; auch bei bewölkten Himmel (diffusem Licht) arbeitet die Solaranlage. Hätten Sie es gewusst? Die Sonneneinstrahlung ist im Süden nur 10 % höher als im Bundesdurchschnitt (ca kWh/m²). Keine Ausrede, einen falschen Standort gibt es nicht! Jeder kann mitmachen! Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
12
Kostenlose Energie Tag für Tag
Kostenlose Energie durch die Sonne: 100 l Öl pro m2/a „Ernte“ einer modernen Kollektoranlage: ca. 50 l Öl pro m2/a Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
13
Wie kann man die Sonne nutzen?
Passive Solarenergie-Nutzung Aktive Solarenergie-Nutzung Solararchitektur: Südorientierung Gebäude, größere Fensterflächen nach Süden, solar-optimierte Dachneigung Wintergärten, unbeheizt Transparente Wärmedämmung (Neu- und Altbau) Solarstrom (Photovoltaik) Solarwärme (Solarthermie) Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
14
Solarthermie - Einsatzmöglichkeiten
Brauchwasser-Erwärmung Raumheizung / Heizungsunterstützung Schwimmbad-Erwärmung Nahwärmesysteme Prozesswärme Solare Kühlsysteme Solarthermische Kraftwerke Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
15
Kollektorbauarten Flachkollektor Vakuum-Röhrenkollektor Luftkollektor
Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
16
Flachkollektor eisenarmes Solarglas
Solarabsorber: Kupfer, Aluminium oder auf Glas aufgedampft Gehäuse: Aluminium, Edelstahl oder Holz Wärmedämmung: Mineralwolle Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
17
Röhrenkollektor besteht aus mehreren Glasröhren ein Absorber pro Röhre
Prinzip „Thermoskanne“ besteht aus mehreren Glasröhren ein Absorber pro Röhre Wärmeträgertransport über zwei Arten möglich: direkt durchströmte Röhre Heat-Pipe Röhre Wärmedämmung: Vakuum Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
18
Luftkollektor Einfache Bauweise
Foto: Grammer Grafik: Grammer Einfache Bauweise Frische und gefilterte Außenluft strömt in den Kollektor und wird erwärmt integriertes PV-Modul versorgt Ventilator Eine automatische Regelung sorgt für die Abstimmung der Komponenten Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
19
Montagemöglichkeiten - Platz gibt es immer!
Für jeden Anspruch das richtige System! Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
20
Aufdachmontage schnell, kostengünstig und geringer Montageaufwand
Montageschienen werden mit Sparren-Ankern an den Sparren befestigt Vor- und Rücklauf werden über Lüfterziegel ins Dachinnere geführt Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
21
Indachmontage Montage direkt auf die Sparren oder die Dachlattung
Foto: Bramac Dachsysteme International GmbH Montage direkt auf die Sparren oder die Dachlattung Abdichtung wie beim Dachfenster Vor- und Rücklauf unter den Ziegeln Vorteil bei Neubauten: Einsparung von Dachziegeln Schnelle Montage mit Kran möglich Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
22
Aufständerung Möglichkeiten: Flachdachmontage oder Freiaufstellung
Gestell aus Stahl- oder Aluminiumkonstruktion Standsicherheit über Gewichte (z.B. Betonplatten) Vorteil: Dachhaut bleibt unberührt Hinweis: Tragfähigkeit und Lebensdauer des Daches beachten Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
23
Fassadenmontage Kollektoren an oder in der Fassade montiert
Foto: wagner-solar.com Foto: Paradigma Kollektoren an oder in der Fassade montiert Auch als Bestandteil der Fassadenkonstruktion möglich Guter Ertrag in der Übergangszeit und im Winter Architektonische Akzente möglich Foto: Sonnenhaus-Institut Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
24

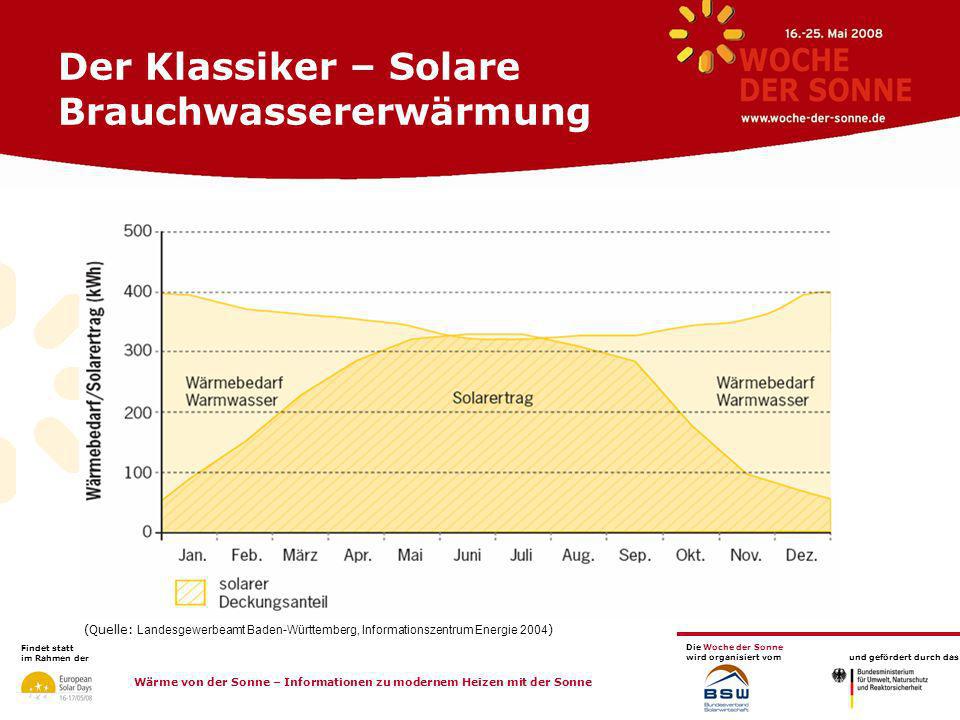

Der Klassiker – Solare Brauchwassererwärmung
(Quelle: Landesgewerbeamt Baden-Württemberg, Informationszentrum Energie 2004) Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
25

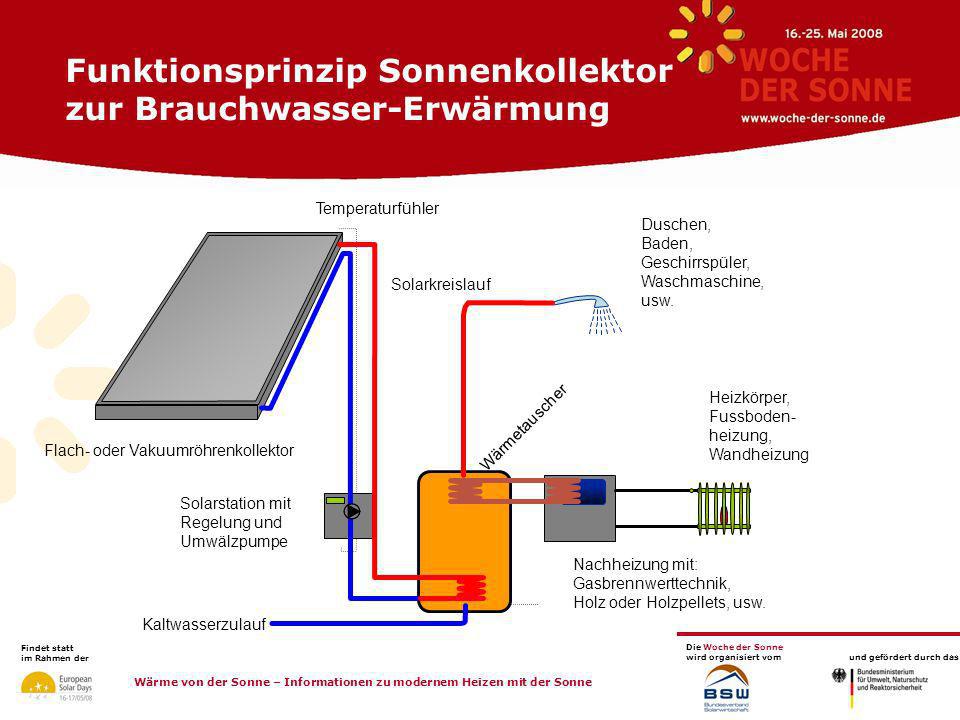

Funktionsprinzip Sonnenkollektor zur Brauchwasser-Erwärmung
Temperaturfühler Duschen, Baden, Geschirrspüler, Waschmaschine, usw. Solarkreislauf Heizkörper, Fussboden-heizung, Wandheizung Wärmetauscher Flach- oder Vakuumröhrenkollektor Solarstation mit Regelung und Umwälzpumpe Trink- wasser- speicher Nachheizung mit: Gasbrennwerttechnik, Holz oder Holzpellets, usw. Kaltwasserzulauf Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
26
Trinkwasserspeicher Brauchwasser-Erwärmung
Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
27
Wichtige Speicherkriterien
sehr gute Wärmedämmung (mind. 100 mm) keine Wärmebrücken (alle Anschlüsse gedämmt) niedriges Temperaturniveau und kleines Volumen im Bereitschaftsteil große Wärmetauscherübertragungsleistung Ein guter Speicher muss weder teuer sein noch einen komplizierten Aufbau besitzen, er muss vielmehr den Bedarf des Betreibers erfüllen. Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
28

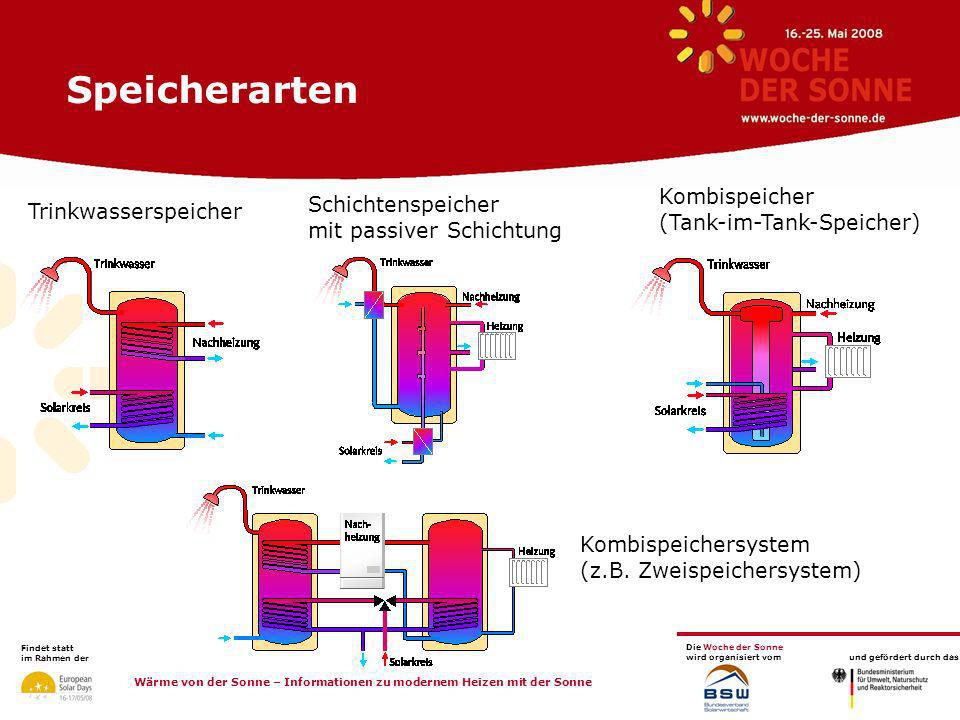

Speicherarten Kombispeicher Schichtenspeicher mit passiver Schichtung
(Tank-im-Tank-Speicher) Schichtenspeicher mit passiver Schichtung Trinkwasserspeicher Kombispeichersystem (z.B. Zweispeichersystem) Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
29
Richtwerte zur Dimensionierung
Kollektorfläche pro Person Solarer Deckungsgrad* 1,0 m² ca. 50% 1,5 m² ca. 60% 2,0 m² ca. 70% * Anhaltswerte bei üblichen Warmwasserverbräuchen Auslegungsempfehlungen: 1,5 - 2 m² Kollektorfläche je Person l Speichervolumen je Person (Quelle: Solarpartner Süd GmbH) Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
30
Vorteile der Brauchwassererwärmung
Je nach Dimensionierung an ca. 200 – 250 Tagen im Jahr warmes Wasser solar erwärmt Restliche Zeit Brauchwasser-Vorwärmung 6 m² Kollektorfläche erwärmen mehr als l Wasser jährlich Energie-Einsparung Schadstoffvermeidung Vollautomatischer Betrieb Heizkessel kann während der Sommermonate abgeschalten werden Unwirtschaftlicher und verschleißträchtiger Teillastbetrieb der Heizanlage wird vermieden Wasch- und Spülmaschine können an das Warmwassernetz angeschlossen werden (Stromersparnis) (Quelle: Solarpartner Süd GmbH) Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
31
Sonne für Mehrfamilienhäuser
Foto: SOLVIS Berlin Harzer Viertel Foto: SOLVIS Vorgefertigte Wärmezentralen bringen bei Modernisierungen hohe Einsparungen Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
32

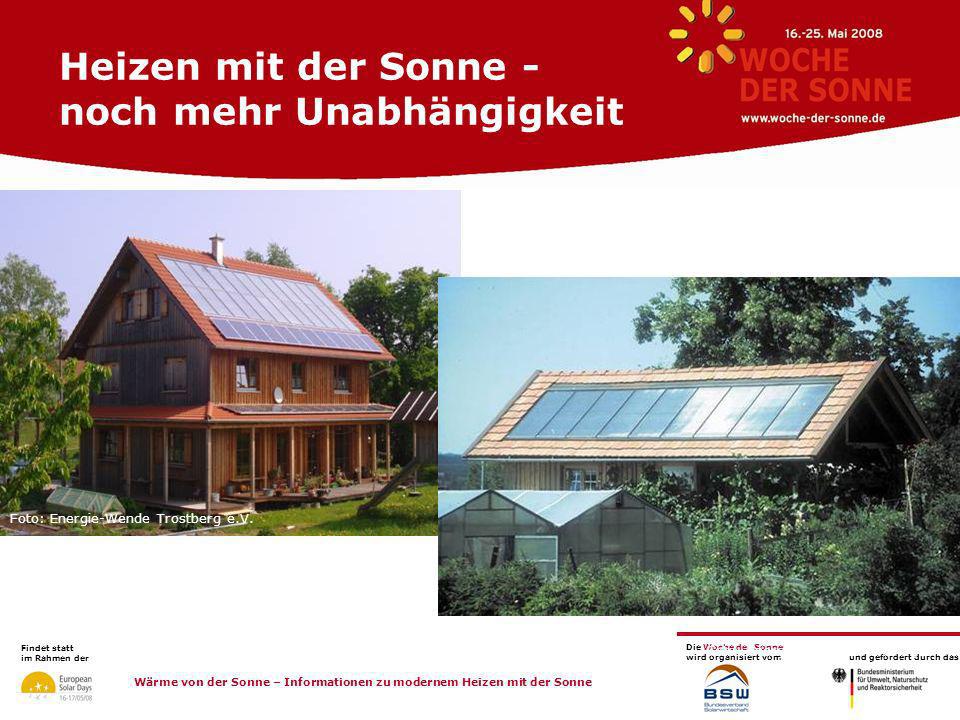

Heizen mit der Sonne - noch mehr Unabhängigkeit
Foto: Energie-Wende Trostberg e.V. Foto: Energie-Wende Trostberg e.V. Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
33
Heizen mit der Sonne - wichtige Voraussetzungen
ausreichend große Kollektorfläche Ausrichtung des Gebäudes und Dachneigung müssen stimmen Puffer- oder Kombispeicher Gebäude mit gutem Wärmedämmstandard Niedertemperatur-Heizsystem sinnvolles Gesamtkonzept Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
34
Die richtige Dachneigung
Neigungswinkel 0° 10° 20° 30° 40° 50° 60° 70° 80° 90° Schwimmbaderwärmung Warmwasser Heizungsunterstützung Heizungsunterstützung mit hohem Deckungsgrad Sommer Übergangszeit Winter (Quelle: Energie-Wende Trostberg e.V.) Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
35
Heizsystem und Speicherausnutzung
Niedertemperatur- Flächenheizung Heizkörper Heizung Niedertemperatursystem bringt bessere Speicherausnutzung: tiefere Entladung möglich, um Faktor 2,5 höhere Energieausbeute aus gleichem Speicher 80°C 80°C 30°C 60°C 1.000 l = 58 kWh 2,5 1.000 l = 23 kWh 1 (Quelle: Energie-Wende Trostberg e.V.) Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
36
Solarertrag und Systemtemperatur
Höherer Solarertrag bei Niedertemperaturheizung Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
37

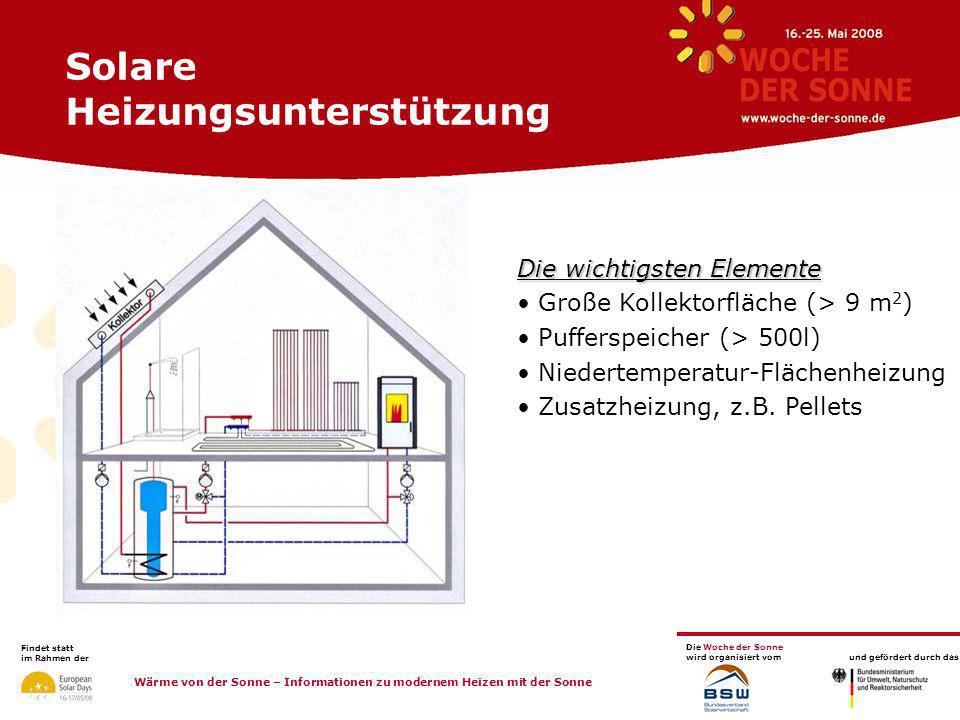

Solare Heizungsunterstützung
Die wichtigsten Elemente Große Kollektorfläche (> 9 m2) Pufferspeicher (> 500l) Niedertemperatur-Flächenheizung Zusatzheizung, z.B. Pellets Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
38
Sonne pur - Sonnenhäuser
Fotos: Sonnenhaus-Institut Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
39
Merkmale eines Sonnenhauses
Wärmedämmung: Sehr guter Niedrig-Energie-Standard (z.B. KfW 40) Große Solaranlage (> 20 m²) mit hohem Deckungsgrad (> 50%) Großer Puffer- bzw. Kombispeicher Lüftungsanlage nicht zwingend erforderlich Im Idealfall Restwärmedeckung mit Biomasse (gespeicherte Sonnenenergie) Optimale CO2-und Energiebilanz Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
40
100 % Sonnenenergie Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne 80 % Solar + 20 % Holz (gespeicherte Sonnenenergie)
41

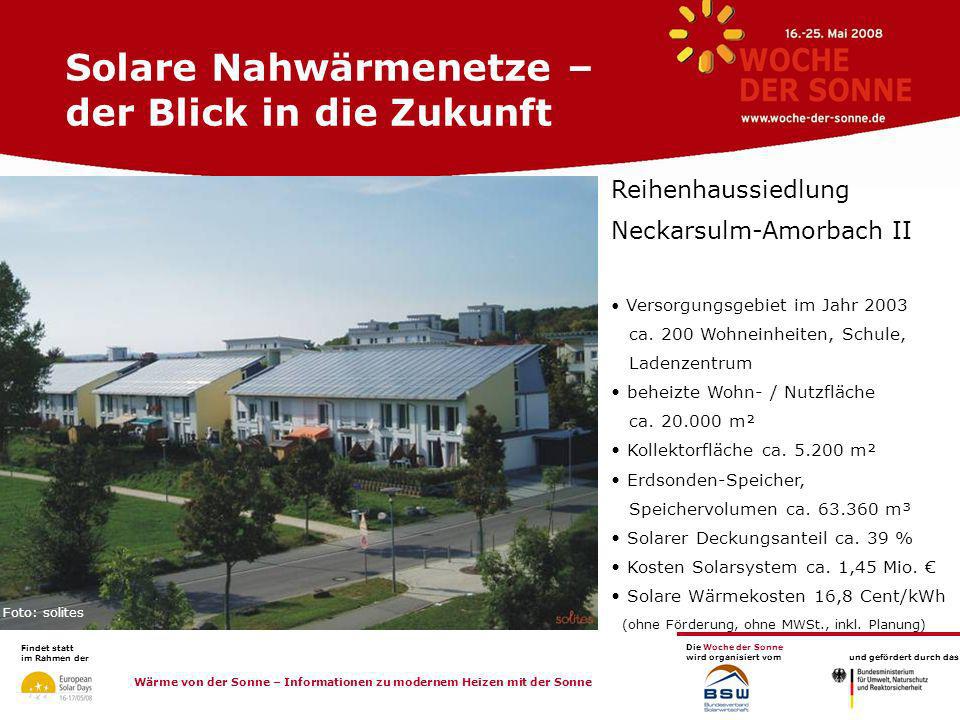

Solare Nahwärmenetze – der Blick in die Zukunft
Reihenhaussiedlung Neckarsulm-Amorbach II Versorgungsgebiet im Jahr ca. 200 Wohneinheiten, Schule, Ladenzentrum beheizte Wohn- / Nutzfläche ca m² Kollektorfläche ca m² Erdsonden-Speicher, Speichervolumen ca m³ Solarer Deckungsanteil ca. 39 % Kosten Solarsystem ca. 1,45 Mio. € Solare Wärmekosten 16,8 Cent/kWh (ohne Förderung, ohne MWSt., inkl. Planung) Foto: solites Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
42
Solare Nahwärmenetze – der Blick in die Zukunft
Foto: Uni Stuttgart Siedlung in Rostock Versorgungsgebiet 108 Wohn- einheiten in Mehrfamilienhäusern beheizte Wohn- / Nutzfläche ca m² Kollektorfläche ca m² Aquifer-Speicher, Speichervolumen ca m³ Solarer Deckungsanteil ca. 62 % Kosten Solarsystem ca. 0,70 Mio. € Solare Wärmekosten 24,95 Cent/kWh (ohne Förderung, ohne MWSt., inkl. Planung) Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
43
Investitionskosten Kollektorkosten
250 bis 450 Euro pro m² Kollektorfläche (Flachkollektor) 400 bis 800 Euro pro m² Kollektorfläche (Vakuumröhrenkollektor) Trinkwasser-Erwärmung (z.B. 4 Personen) Komplettanlage inkl. Installation als Aufdachmontage mit Flachkollektoren (ca. 6 m² Kollektorfläche und 300 l Speicher) = ca bis Euro Heizungsunterstützung & Trinkwasser-Erwärmung Komplettanlage inkl. Installation als Aufdachmontage mit Flachkollektoren (ca. 12 m² Kollektorfläche und 750 l Speicher) = ca bis Euro Mehrkosten dachintegrierte Montage ca % Verwendung von Vakuumröhrenkollektoren ca % Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
44
Alles Sonnenklar!? Wann sollte ich eine Solarwärmeanlage einbauen?
z.B. bei Heizungsmodernisierung, Dachsanierung, Wärmedämmung oder Neubau Brauche ich eine Baugenehmigung? In der Regel nein, Ausnahme Denkmalschutz – Baubehörde anfragen Bleibt mein Dach dicht? Ja, die Systeme haben sich hunderttausendfach bewährt Wie lange dauert der Einbau? Ca. zwei bis drei Tage, je nach System Wie hoch sind die Betriebskosten? Stromkosten für Pumpe und Regler (< 15 € im Jahr) Wartung alle zwei bis drei Jahre Gibt es einen Frostschutz? Ja, wie beim Auto, z.B. ein Gemisch aus Wasser und Frostschutzmittel Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
45
Förderungen Ein/Zweifamilienhaus 1
Marktanreizprogramm: (Bundesamt für Wirtschaft und Ausfuhrkontrolle – BAFA) Brauchwasseranlagen 60 € je angefangenem m² Bruttokollektorfläche für die ersten 40 m², mind. 412,50 € je Anlage Kombianlagen Mindestgrößen der Anlage: 9 m² Flachkollektoren, 7 m² Vakuumkollektoren 40 Liter pro m² Flachkollektor, 50 Liter pro m² Vakuumkollektoren 105 € je angefangenem m² Bruttokollektorfläche für die ersten 40 m² 45 € für jeden weiteren m² Bonus bei Kesseltausch 750 € bei Tausch des Heizungskessels auf Brennwerttechnik kombiniert mit Solaranlage Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
46
Förderungen Ein/Zweifamilienhaus 2
Marktanreizprogramm: (Bundesamt für Wirtschaft und Ausfuhrkontrolle – BAFA) Kombinationsbonus 750 € bei Einbau Biomassekessel oder Wärmepumpe kombiniert mit Solaranlage Bonus für besonders sparsame Häuser „Effizienzbonus“ 1,5 fache Basisförderung für KfW-60-Häuser und Altbauten auf EnEv-Niveau 2 fache Basisförderung für KfW-40-Häuser und Altbauten die EnEv-Niveau um 30% unterschreiten Bonus für besonders sparsame Pumpen“ 200 € effiziente Umwälzpumpen 50 € pro effizienter Kollektorpumpe Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
47
Umsatz in der Solarbranche
Solar-Energie wichtiger Wirtschaftsfaktor v.a. regional Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
48
Zukunftsfähige Arbeitsplätze in einer Boombranche
Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
49

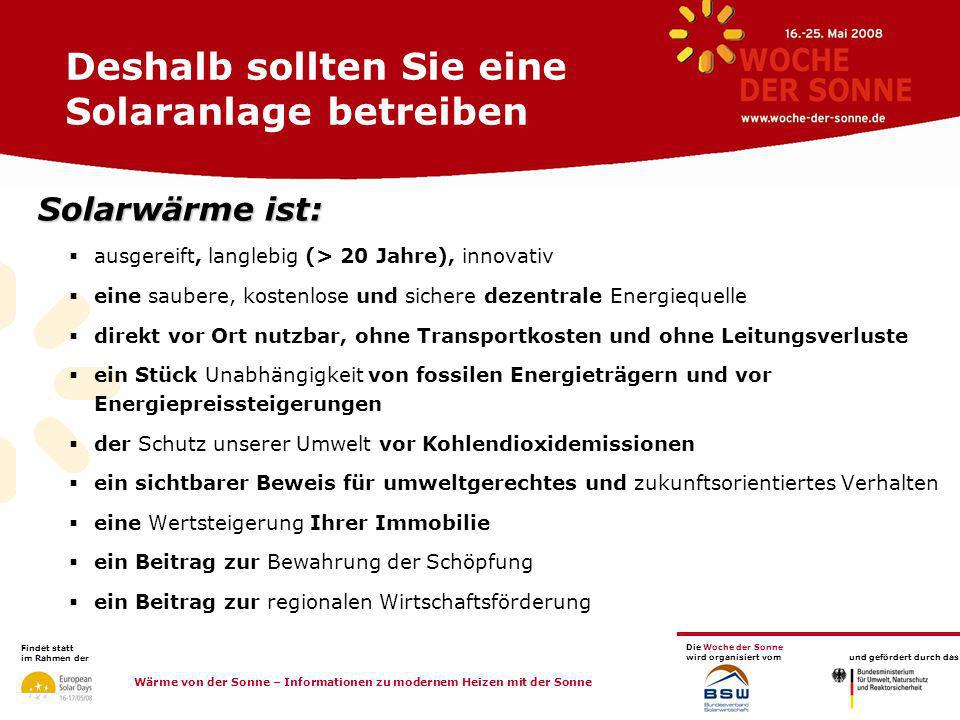

Deshalb sollten Sie eine Solaranlage betreiben
Solarwärme ist: ausgereift, langlebig (> 20 Jahre), innovativ eine saubere, kostenlose und sichere dezentrale Energiequelle direkt vor Ort nutzbar, ohne Transportkosten und ohne Leitungsverluste ein Stück Unabhängigkeit von fossilen Energieträgern und vor Energiepreissteigerungen der Schutz unserer Umwelt vor Kohlendioxidemissionen ein sichtbarer Beweis für umweltgerechtes und zukunftsorientiertes Verhalten eine Wertsteigerung Ihrer Immobilie ein Beitrag zur Bewahrung der Schöpfung ein Beitrag zur regionalen Wirtschaftsförderung Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
50
Danke für Ihre Aufmerksamkeit
Quelle: wagner-solar.com Machen Sie mit, nutzen Sie die Kraft der Sonne! Wärme von der Sonne – Informationen zu modernem Heizen mit der Sonne
