1 CCS im Land Brandenburg
Landesamt für Bergbau, Geologie und Rohstoffe CCS im Land Brandenburg Dr.- Ing. Klaus Freytag Energieforum, CCS-Seminar am , Berlin

2 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz

3 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz Anteil Lausitz: 8,11 % Bruttostromerzeugung in Deutschland 2009 = 596 TWh

4 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz Mrd. Tonnen Kohlenstoff 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 8 7 6 5 4 3 2 1 Heute IPCC-Bericht: Der Klimawandel wird durch den Menschen verstärkt Mit wachsenden CO2-Emissionen steigt auch die globale Temperatur Folgen: Wetterextreme, Naturkatastrophen und drohende Schäden in Milliardenhöhe Empfehlung IPCC: Begrenzung des Klimawandels auf ein beherrschbares Maß Stabilisierung des CO2-Anteils in unserer Atmosphäre zwischen ppm. Begrenzung des weltweiten Temperaturanstiegs auf ungefähr 2° Celsius 1000 n. Chr.

5 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz Die Förderung der Vermarktung der CCS-Technologie ist zunächst die Erprobung in Großkraftwerken erforderlich, um ihre Wirksamkeit zu belegen. Dies wird den Weg für eine Ausweitung der CCS - Technologie auf andere energieintensive Industriezweige einschließlich der Stahl-, Zement- und Chemie-Industrie ebnen. Quelle: Europäische Union, Amt für Veröffentlichungen Energiepolitische Ziele

6 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz ...Die Koalition hält an der Verstromung des wichtigen einheimischen Energieträgers Braunkohle als Brückentechnologie fest... ....Die Koalition strebt an, die rechtlichen Rahmenbedingungen so zu verändern, dass neue Braunkohlekraftwerke ab 2020 nur bei drastischer Reduktion des CO2-Ausstosses genehmigt werden... ...Neue Kraftwerke soll es in Brandenburg nur geben, wenn damit die in der Energiestrategie festgelegten CO2-Reduktionsziele von 40 Prozent bis 2020 und weiteren 35 Prozent bis 2030 gegenüber 1990 erreicht werden können. Eine wichtige Option ist die CCS-Technologie... ...Die Koalition wird sich für eine Erprobung und Demonstration dieser Technologie in Brandenburg einsetzen. ...Hinsichtlich der Eignung bestimmter Gesteinsformationen für die Speicherung von Erdgas, CO2, für die tiefe Geothermie oder andere Nutzungen sollen die unterschiedlichen Nutzungsansprüche koordiniert werden. Eine langfristige Strategie für das CO2 -Management sollte auf den drei Säulen Vermeidung, Speicherung und Verwertung beruhen. Auch die Grundlagenforschung für die stoffliche Verwertung soll ausgebaut werden… Landesregierung Brandenburg (Auszug aus dem Koalitionsvertrag zwischen SPD Brandenburg und Die Linke):

7 Demo-Anlage CCS 6.500 Beschäftigte 600 AZUBIS Pilotanlage CCS Energie
und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz Polen Forst Cottbus Spremberg Weißwasser Neiße Hoyerswerda Spree Seit April 2006: Bau eines 660 MW Kraftwerkes am Standort Boxberg (Inbetriebnahme in 2011) Freistaat Sachsen Tagebau Welzow-Süd (ca. 452 Mio. t /bis ca. 2030)** Tagebau Jänschwalde (175 Mio. t /bis ca. 2020)** (seit 2000 keine Förderung) Tagebau Welzow-Süd, TA II (ca. 210 Mio. t/bis ca. 2050)** Welzow-Süd Jänschwalde Cottbus-Nord Nochten Reichwalde Tagebau Cottbus-Nord (47 Mio. t/ bis ca. 2015)** Kraftwerk Schwarze Pumpe 1.600 MW, 11,9 Mio. t CO2 /a Kraftwerk Boxberg 1.900 MW, 17,5 Mio. t CO2 /a Kraftwerk Jänschwalde 3.000 MW, 27,4 Mio. t CO2 /a Land Brandenburg Braunkohlentagebau/ Rahmenbetriebsplan Legende ** Vorräte Geplanter Kohleabbau Landesgrenze Land Brandenburg/ Freistaat Sachsen Kraftwerk in Betrieb Kraftwerk im Bau Städte im Revier Zukunftstagebau Jänschwalde-Nord 6.500 Beschäftigte 600 AZUBIS Pilotanlage CCS Demo-Anlage CCS

8 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz ArcelorMittal / Eisenhüttenstadt Ortrander Eisenhütte GmbH / Ortrand Cemex Ostzement GmbH / Rüdersdorf Vattenfall Europe Mining AG / Cottbus BASF Schwarzheide GmbH / Schwarzheide PCK Raffinerie GmbH / Schwedt Die ArcelorMittal Eisenhüttenstadt GmbH ist ein integriertes Hüttenwerk im brandenburgischen Eisenhüttenstadt. 1990 bis 2006 war es bekannt als EKO Stahl GmbH. Bis 2006 hieß es Arcelor Eisenhüttenstadt GmbH - bis zur Fusion von Arcelor und Mittal. CO2 – Quellen: Kohlekraftwerke, Zementindustrie, Eisen- u. Stahlerzeugung, Raffinerien

9 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz Mio. t CO2 61,3 60,9 2007 2008 Ziele: bis 2020 Reduktion um 40 % = 36,4 Mio. t gegenüber 1990 bis 2030 Reduktion um weitere 35 % = 31,8 Mio. t gegenüber 1990 Senkung der energiebedingten CO2-Emissionen

10 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz Tiefenspeicherung in salinen Aquiferen CO2 - Speicherung - Potenziale

11 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz 4 1 2 5 3 7 6 Poröser Sandstein Standorte/Betreiber/Speichervolumen Ketzin alt / VNG / 292 Mio. m³; Ketzin neu / GFZ / t CO2 geplant Buchholz / VNG / 388 Mio. m³ Berlin / GASAG / Mio. m³ Rüdersdorf / EWE / 58 Mio. m³ Heckelberg, Sole / EWE / 5 Mio. m³ Neutrebbin / VEM / Erkundung* Birkholz-Beeskow / VEM / Erkundung* * Kapazität sollte dem CO2-Anfall des Demo-Kraftwerks Jänschwalde entsprechen Demo-KW = 250 MW/ca. 2,5 Mio. t CO2/Jahr) 2 3 4 5 1 6 7 Untergrundspeicher im Land Brandenburg und Berlin

12 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz CO2-Abscheidung / Kraftwerk in Schwarze Pumpe / Untergrundspeicherung in Ketzin Oxyfuel-Pilotanlage Schwarze Pumpe Forschungsprojekt „CO2SINK“ Leitwarte Ketzin VNG-Experten und Mitarbeiter vom GFZ Potsdam überwachen die CO2-Einspeicherung in Ketzin. Einspeisung Stand 02. Mai 2010: t CO2 Kraftwerk Schwarze Pumpe Fotos: GFZ+Vattenfall Forschungsprojekt Ketzin

13 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz Bild:GFZ Integrierte Partner Forschungsprojekt Ketzin

14 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz Speicherkapazität min. Tiefe (TOP): 800 m min. Mächtigkeit der Speichergesteine: 10 m min. Porosität: 10 % Speicherbedingungen min. Permeabilität: 10 mD Sicherheit /Barrieregesteine Lithologie (Tongestein, Salzgestein) min. Tiefe (Basis): 800 m min. Mächtigkeit: 20 m Speicherregion Verbreitung (Aquiferporenvolumen >> Injektionsvolumen) Vermeidung kleinräumigen Fazies- wechsel (Prognostizierbarkeit) Strukturelle Gegebenheiten (Tektonik, impermeable Störungen) keine negative Beeinträchtigung bestehender Nutzungen (BBergG) Geologische Anforderungen für eine dauerhafte CO2-Speicherung

15 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz Bundesberggesetz (BBergG) 1. Stufe: § 7 Bundesberggesetz Aufsuchung des Bodenschatzes innerhalb des Feldes „Birkholz - Beeskow“ Erlaubnis zur Erkundung nach Bundesberggesetz (BBergG) 2. Stufe: § 7 KSpG Untersuchung des Untergrundes auf seine Eignung Untersuchungsgenehmigung 3. Stufe: Errichtung und Betrieb § 11 KSpG Planfeststellungsverfahren Kohlendioxid-Speicherungsgesetz (KSpG) Nationales CCS - Gesetz Umsetzung CCS – Richtlinie in nationales Recht / nationales CCS - Gesetz

16 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz Neutrebbin Vattenfall Europe Mining AG Projekt „CO2SINK“ Forschungsprojekt des Geoforschungszentrums (GFZ) Birkholz-Beeskow Vattenfall Europe Mining AG Kraftwerk Jänschwalde Vattenfall Europe Mining AG Erlaubnisfelder Neutrebbin und Birkholz-Beeskow

17 Untergrundspeicherung von Gas

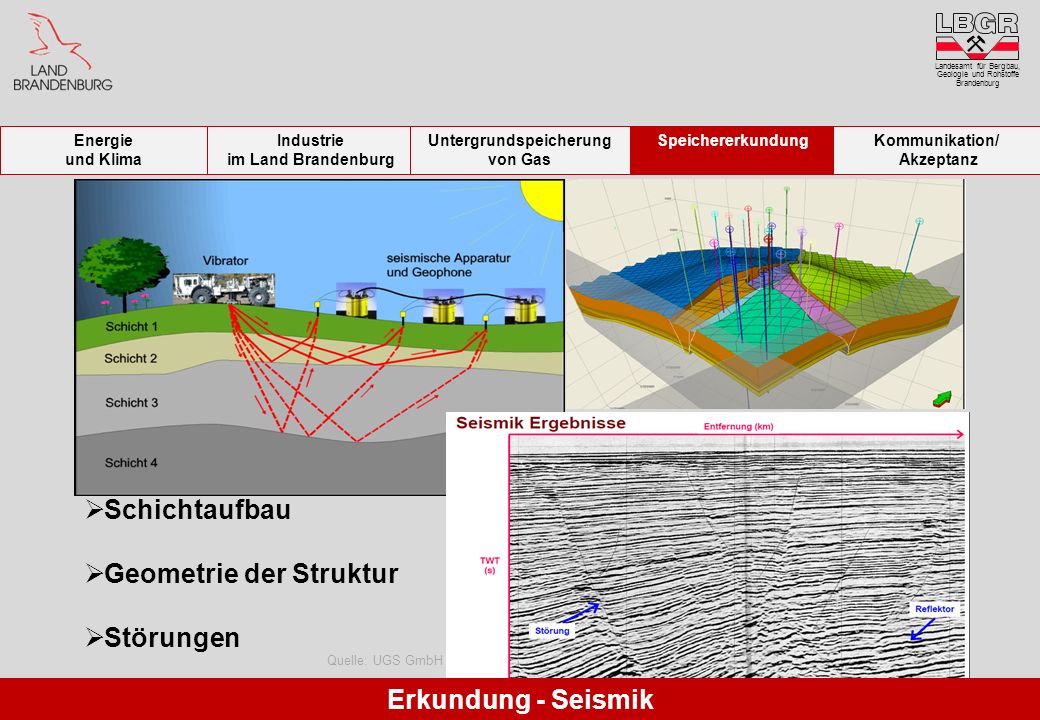

Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz Quelle: UGS GmbH Schichtaufbau Geometrie der Struktur Störungen Erkundung - Seismik

18 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz Quelle: UGS Erkundung - 3D Modellierung

19 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz keine gesetzliche Grundlage für CO2-Speicherung Ablehnung der Untersuchung als erster Schritt CCS nicht allgemeinwohldienlich, sondern Unternehmerinteresse CCS für Kohle in Brandenburg nicht notwendig CO2-Einlagerung ist erheblicher Eingriff in Natur und Umwelt Risiken der CCS-Technologie (Leckage, Transportprobleme) negative Beeinflussung der natürlichen Solevorkommen erheblicher Schaden für touristische Entwicklung der Region Einschränkung der Rechte der Eigentümer und Flächennutzer sinkende Bodenpreise, Einbußen bei Vermarktung erzeugter landwirtschaftlicher Produkte Beeinträchtigungen der Landwirtschaft durch Bau der Pipeline Allgemeine Einwände gegen CCS

20 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz Quelle: Bürgerinitiative CO2 Endlager Stoppen  e.V. Bürgerinitiative CO2 – Endlager stoppen

21 CCS-FORUM AKZEPTANZ CCS-Forum im Internet : www.lbgr.brandenburg.de
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg CCS-FORUM Unsere Internetplattform für die Bürger mit den Themen um: Klimaschutz und Ziele Erkundung und Forschung Projekte Kontakt … hier können Bürger ihre Fragen zu CCS direkt an das LBGR richten. CCS-Forum im Internet : Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz AKZEPTANZ

22 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz Quelle: CCS - Kommunikation

23 Untergrundspeicherung von Gas
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz Kann das CO2 in großen Mengen aus dem Boden entweichen? Kann der Druck des CO2 die Erde beben lassen oder den Boden heben? Kann das Gas ins Grundwasser dringen und das Wasser zur Säure wandeln? Drohen gefährliche chemische Veränderungen im Boden? Fragen aus dem CCS-Forum des LBGR im Internet

24 Untergrundspeicherung von Gas

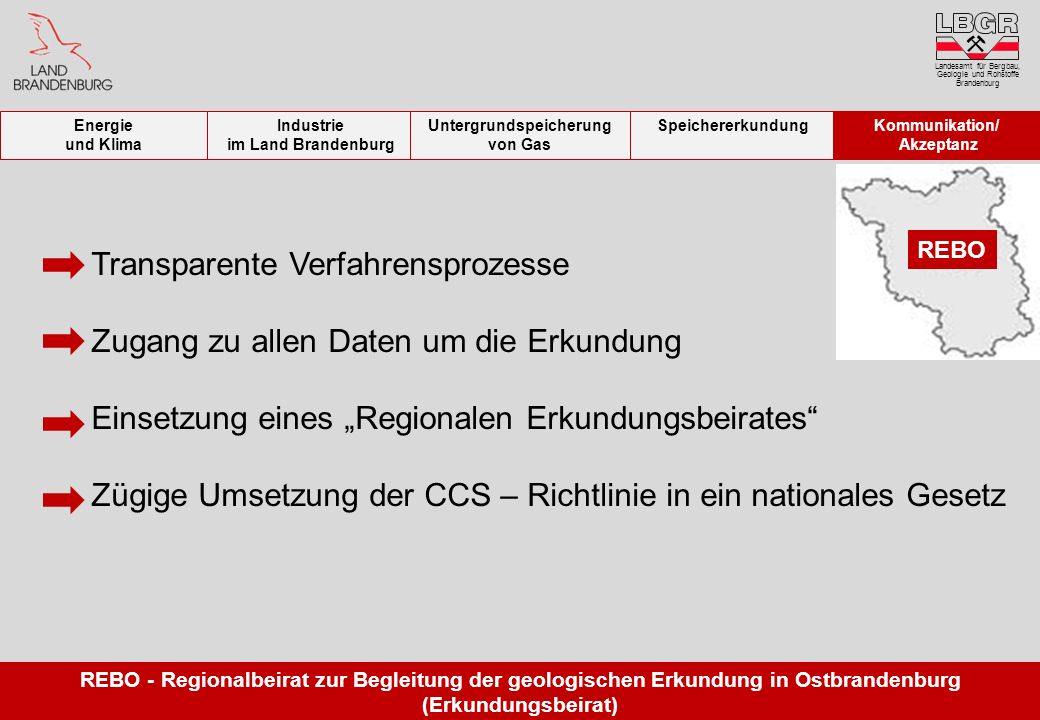

Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg Energie und Klima Industrie im Land Brandenburg Untergrundspeicherung von Gas Speichererkundung Kommunikation/ Akzeptanz REBO Transparente Verfahrensprozesse Zugang zu allen Daten um die Erkundung Einsetzung eines „Regionalen Erkundungsbeirates“ Zügige Umsetzung der CCS – Richtlinie in ein nationales Gesetz REBO - Regionalbeirat zur Begleitung der geologischen Erkundung in Ostbrandenburg (Erkundungsbeirat)

25 Geologie und Rohstoffe
Landesamt für Bergbau, Geologie und Rohstoffe Brandenburg
