Www.sommer-informatik.de WinFassade Programm zur Erstellung eines prüffähigen, statischen Nachweises für Fassadenprofile.

Ähnliche Präsentationen


Präsentation zum Thema: "Www.sommer-informatik.de WinFassade Programm zur Erstellung eines prüffähigen, statischen Nachweises für Fassadenprofile."—  Präsentation transkript:

1 WinFassade Programm zur Erstellung eines prüffähigen, statischen Nachweises für Fassadenprofile

2 Einleitung Das Programm WinFassade erstellt nach Eingabe aller notwendigen Randbedingungen den prüffähigen, statischen Nachweis für die Fassadenprofile: 1.senkrechter Pfosten mit zwei Befestigungen (Wind Rechtecklast) 2.senkrechter Pfosten mit zwei Befestigungen (Wind- Trapezlast) 3.waagerechter Riegel mit zwei Befestigungen (Wind-, Trapez- und Glaslast) 4.Berechnung vertikaler Auflagerkräfte am Festlager (Fassadengewicht)

3 Hauptmaske

4 Eingabefenster Wählen Sie zuerst die gewünschte Berechnungsart. Danach können Sie Angaben zum Werkstoff der Pfosten sowie der Windlast und entsprechenden Maßen machen.

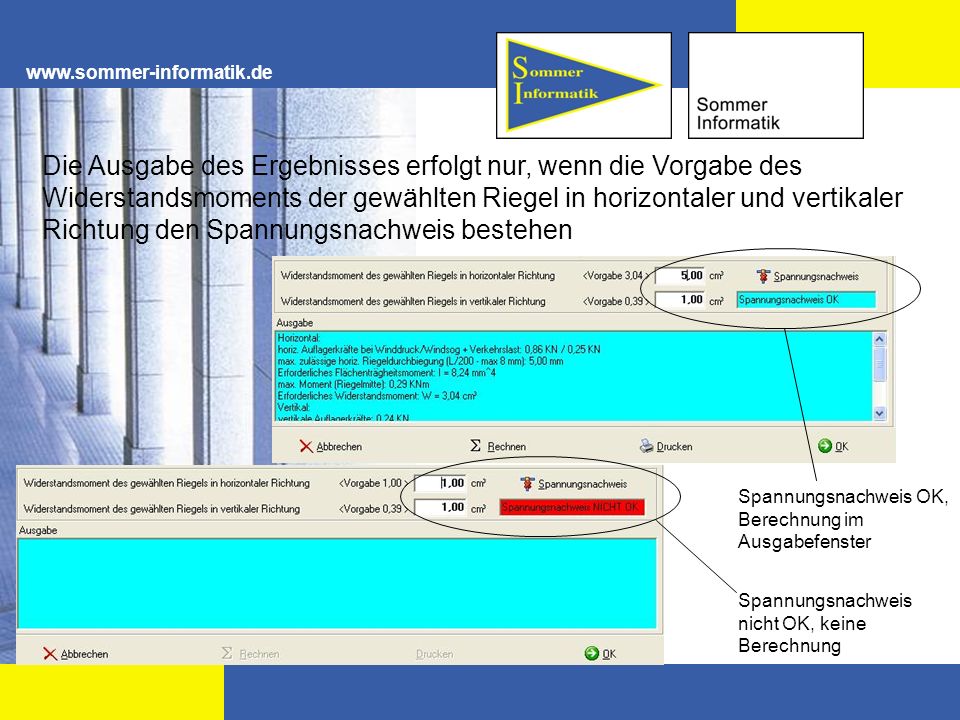

5 Die Ausgabe des Ergebnisses erfolgt nur, wenn die Vorgabe des Widerstandsmoments der gewählten Riegel in horizontaler und vertikaler Richtung den Spannungsnachweis bestehen Spannungsnachweis OK, Berechnung im Ausgabefenster Spannungsnachweis nicht OK, keine Berechnung

6 Bei der Berechnung vertikaler Auflagerkräfte am Fenster bekommen Sie nach Eingabe der notwendigen Größen im Ausgabefenster die berechnete Gesamtauflagerkraft.

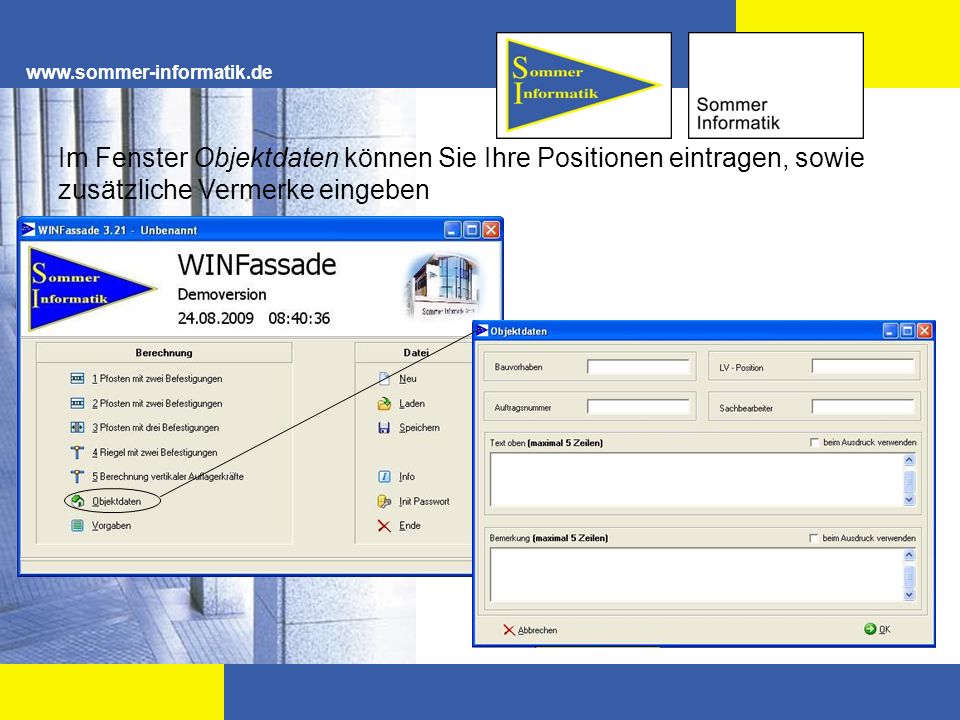

7 Im Fenster Objektdaten können Sie Ihre Positionen eintragen, sowie zusätzliche Vermerke eingeben

8 Einstellung der maximalen Durchbiegung

9 Sommer Informatik GmbH Sepp-Heindl-Str. 5 D Rosenheim Tel.: +49(0)8031 – Fax: +49(0)8031 – Weitere Informationen finden Sie unter
