1 Herzlich Willkommen zur Präsentation Strom im Freien

2 Strom im Freien Elektrische Installationen auf Festplätzen

3 Elektrische Installationen auf Festplätzen Fliegende Bauten Wagen und Wohnwagen nach Schaustellerart Karusselle Tribünen Zelte Bauten für Wanderausstellungen werden ausschließlich für Schulungszwecke teilweise zitiert. Die in der DIN/VDE 0100 Teil 722 (bis 5/08 danach T 740) abgefassten Richtlinien für:

4 Elektrische Installationen auf Festplätzen Zum besseren Verständnis wird hier unterschieden zwischen Fest- oder Marktplätzen auf denen stationäre Einrichtungen errichtet werden sollen und auf denen vorübergehend Fliegende Bauten errichtet werden sollen.

5 Elektrische Installationen auf Festplätzen Für stationäre Einrichtungen z.B. Speisepunkt stationär Verteiler stationär (Hauptverteiler) Schausteller oder dgl. EGL

6 Elektrische Installationen auf Festplätzen Für Fliegende Bauten z.B. Speisepunkt stationär Verteiler mobil (Hauptverteiler) Schausteller oder dgl. EGL

7 Elektrische Installationen auf Festplätzen EGL Speisepunkt(e)

8 Elektrische Installationen auf Festplätzen Hausanschluss- kasten bis 100A/250A Speisepunkte können z.B. sein: Kabelverteiler- schränke bis 250A/400A (630A) Zähleranschluss- säulen bis 1 oder 2 x 63A

9 Elektrische Installationen auf Festplätzen Kabelverteiler bis 630 A Speisepunkte können z.B. sein: Wandlermessung 630A (1h) / ID = 510 A

10 NH- Leisten im Festplatzschrank Achtung! Beim Einsatz von NH-Leisten in Fest- und Markt- Schränken sind diese nur durch Elektrofachkräfte oder elektrotechnisch unterwiesene Personen zu bedienen.

11 Elektrische Installationen auf Festplätzen Hauptverteiler können sein: Stationär oder mobil

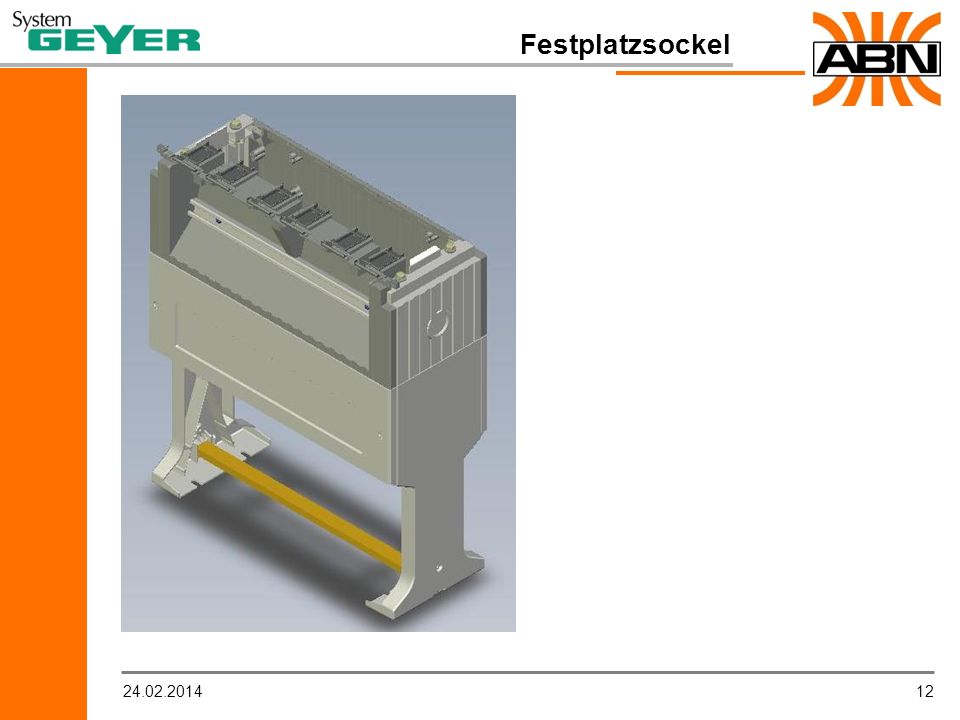

12 Festplatzsockel

13 Ortfeste Stromverteilersäule Verteilersäule IP44/31 z.B. für Park-/Gartenanlage stationär

14 SL135A/ SF135M

15 Rondo mobil

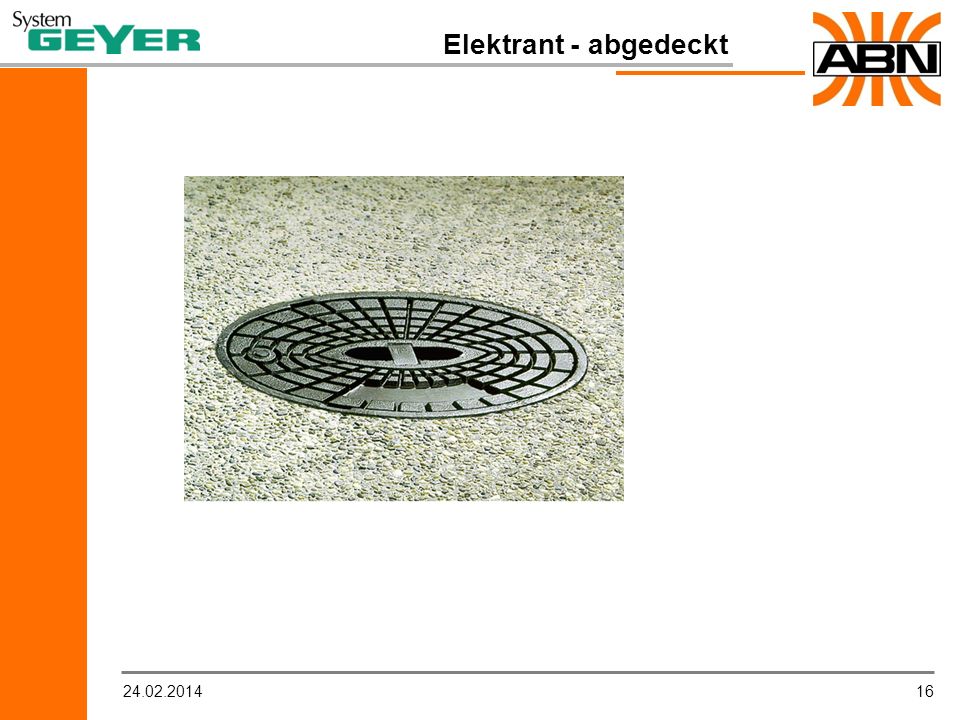

16 Elektrant - abgedeckt

17 Kupplung IP 67 Befestigung mit Flügelmuttern Elektrant - geöffnet

18 Säule - angeschlossen

19 Säule aufgesetzt - mit Stecker

20 ISV Stecker und Kupplung bis 63A

21 Für detaillierte Informationen ABN Braun AG Systeme der Elektro- und Gebäudetechnik Öhringer-/Benzstraße Neuenstadt Telefon 07139/94-0 Telefax 07139/94-49 Werk Nürnberg Platenstraße Nürnberg Telefon 0911/ Telefax 0911/

22 Vielen Dank für Ihre Aufmerksamkeit!
