1 Grundaufgaben der Getriebesynthese Punktlagen Extreme Übersetzungen Totlagen Ebenenlagen Stationärer Geschwindigkeitsverlauf Pilgerschrittbewegung Rast in einer Umkehrlage Rasten in zwei Umkehrlagen Doppelkniehebelsystem Weitere Informationen zur Aufgabenstellung und Lösung:

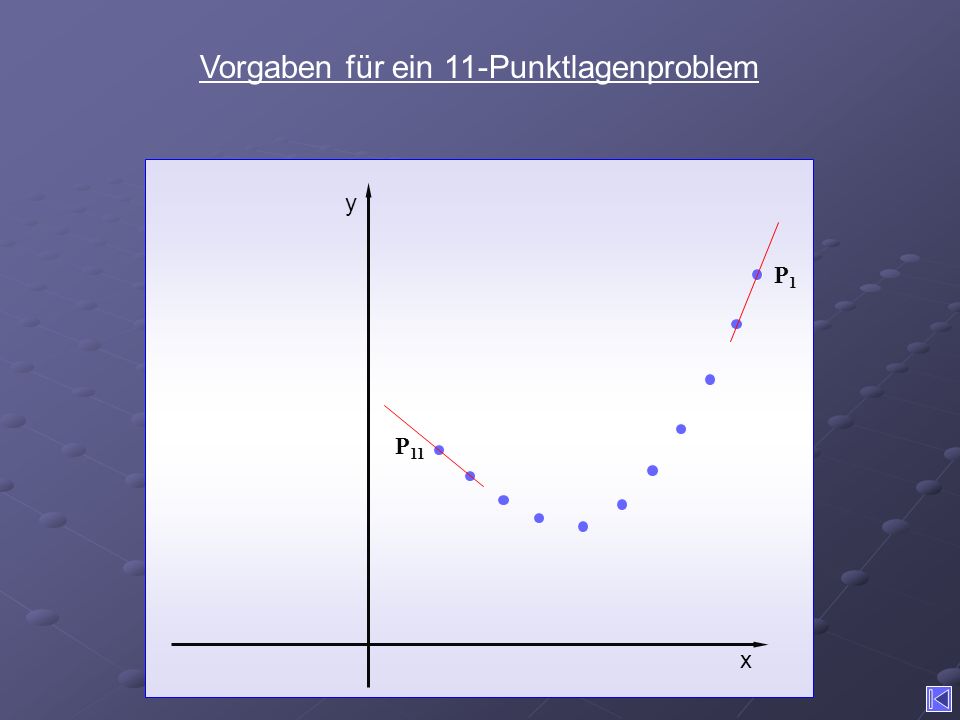

2 Vorgaben für ein 11-Punktlagenproblem x y P1P1 P 11

3 Extreme Übersetzungen Kurbelschwinge B B0B0 24 A A0A0 Kurbelschwinge in einer Getriebestellung für i 4max = 0, r 12 r 14 k 13-24

4 Vorgaben für ein 3-Ebenenlagenproblem x β2β2 K2K2 y E1E1 E2E2 E3E3

5 Totlagenproblem Kurbelschwinge x y BiBi BaBa B0B0 AiAi AaAa A0A0 ψ0ψ0 φ0φ0 innere Totlage äußere Totlage

6 Konstante Abtriebsgeschwindigkeit φ V v = konstant

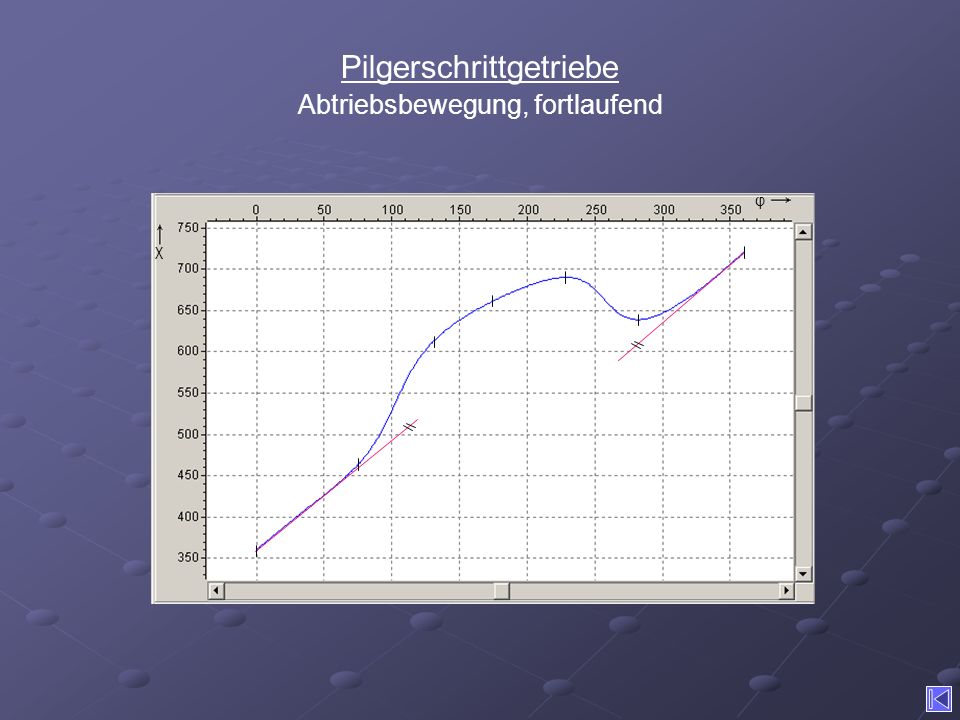

7 Pilgerschrittgetriebe Abtriebsbewegung, fortlaufend χ φ

8 Rast in unterer Umkehrlage φ χ obere Umkehrlage Rastbereich untere Umkehrlage

9 Rasten in zwei Umkehrlagen (Allgemeine Darstellung) ii Rastbereich 1 untere Umkehrlage Rastbereich 2 obere Umkehrlage χ φ

10 Doppelkniehebelsystem Schließeinheit für Spritzgießmaschinen Geschwindigkeit und Beschleunigung der Werkzeugträgerplatte erreichen in der Endlage (untere Darstellung) den Wert 0. Doppelkniehebelprinzip
