1 Energiesparmaßnahmen im Gebäudebereich

2 Architektur des Gebäudes Heizungsmodernisierung Erhöhter Wärmeschutz Erdkanal Wärmerückgewinnung Solarenergienutzung Zukunftkonzepten

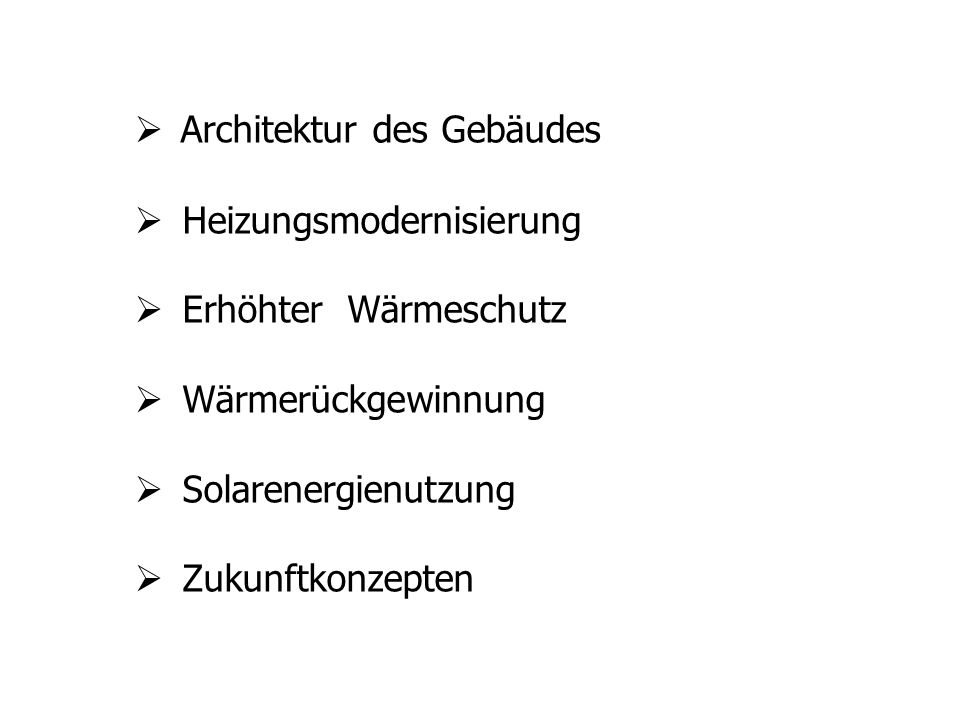

3 Architektur des Gebäudes Heizungsmodernisierung Erhöhter Wärmeschutz Wärmerückgewinnung Solarenergienutzung Zukunftkonzepten

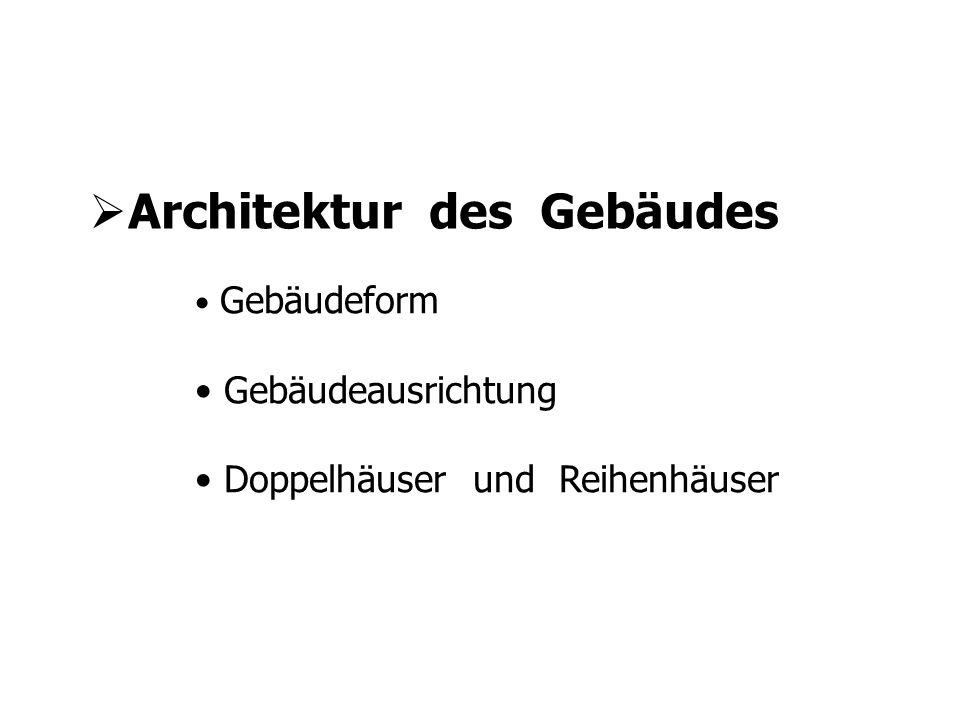

4 Architektur des Gebäudes Gebäudeform Gebäudeausrichtung Doppelhäuser und Reihenhäuser

5 Heizungsmodernisierung Konstanttemperaturkessel Niedertemperaturkessel Brennwertkessel

6 Konstanttemperaturkessel: Wurden produziert bis 80 Jahren Höhe Schutztemperatur des Kesselwassers (70-80 °C) Abgastemperatur ~ °C Nutzungsgrad ~ % Nach der Energieeinsparverordnung (EnEV) müssen bis zum 31 December 2006 ausgetauscht werden.

7 Niedertemperaturkessel: Kesseltemperatur in Abhängigkeit von Aussentemperatur geregelt Moderne Anlagen mit Nutzungsgrad bis zu 90% Temperatur des Kesselwassers ist °C, des Abgases ~120 °C Eine Kondensation des Wasserdampfes ist unerwünscht

8 Rippenheizflächen: Zweischichtige Heizflächen Lenkung der Heizwasserströmmung

9 Brennwertkessel: Kondesation des Wasserdamp- fes aus dem Abgas erwünscht Temperatur des Kesselwassers ~ °C Abgastemperature sind nur noch 40-80°C Nutzungsgrad ist ~100% und höher

10 Funktionsschema:

11 Wirtschaftlichkeit der Heizungsmodernisierung: Konstanttemperaturkessel: müssen nach EnEV bis zum 31 December 2006 ausgetauscht werden. Brennwertkessel: Referenzvariante: Niedertemperaturkessel

12 Erhöhter Wärmeschutz: Zusätzlicher Wärmeschutz mit Hilfe von herköm- mlichen Dämmmaterialien (vor allem geschäumte Produkte wie Styropor, Styrodur etc.) Transparente Wärmedämmung (TWD)

13 Zusätzlicher Wärmeschutz: Dachdämmung ~ 12% Euro Maßnahme: Einsparung: Typisches Einfamilienhaus mit 120 m2 Fenster ~12% Euro Außendämmung ~24% Euro Kellerdecke ~3% Euro

14 Transparente Wärmedämmung: Tageslichtkonzept Solarwandsystem Thermisch abgekoppeltes System

15 Wirtschaftlichkeit des erhöhten Wärmeschutztes: Erhöhter Wärmeschutz: Gesamte Kosten: ~ Euro Gesamte Einsparung: ~51% Eingespartes Geld pro Jahr: 3000 x 0,51 x 0,50=765 Euro/Jahr Amortisationszeit: 25000/765 ~33Jahre TWD-Konzept: Verschattungsjalousien+Steuerung= 70% der gesamten Kosten Amortisationszeit: ~ 19 Jahre

16 Erdkanal:

17 Wirtschaftlichkeit des Erdkanals: Realisierter Konzept: Drei 90m lange Betonröhren mit 1,70m Durchmesser. Filterung der Luft im Ansaugbauwerk. Steuerung des Luftdurchgangs über Klappsysteme. Wärmelieferung: kwh/a Kältelieferung: kwh/a Investitionskosten: Euro Instandhaltungskosten: Euro/a Ersatzkosten der Jalousieklappen: Euro/20a Amortisationszeit: ~40-45 Jahre

18 Wärmerückgewinnung: 1 Frische Außenluft 2 Motorisch gesteuerte Bypassklappe 3 Bypassleitung 4 Wärmetauscher 5 Temperirte Zuluft 6 Verbrauchte Raumluft 7 Verbrauchte Abluft 8 Abluftventilator 9 Zuluftventilator

19 Wirtschaftlichkeit der Wärmerückgewinnung: Referenzvariante: Raumlüftung ohne WRG Raumlüftung mit WRG: Referenzvariante: Wärmelieferung: kwh/a --- Kältelieferung: 3884 kwh/a --- Strom-Mehrverbrauch WRG: 1050kwh/a --- Investitionskosten: Euro Euro Instandhaltungskosten: 5280 Euro/a 2940 Euro/a Komplettersatz des Systems: alle 25 Jahre alle 25 Jahre

20 Solarenergienutzung: Solartermische Warmwassererzeugung Photovoltaik

21 Solartermische Warmwassererzeugung: Flachkollektoren: Vakuumröhrenkollektoren

22 Photovoltaik:

23 Effizienz einer Photovoltaikanlage:

24 Wirtschaftlichkeit der solaren Systemen: Warmwassererzeugung: Referenzvariante: keine Investition Techn. Daten: Kollektorfläche 10,8 m2, Südausrichtung, 24 Grad Dachneigung, 1000l Speicher Lebensdauer: Jahre Investition: 6800 Euro (Abzuglich Zuschuss) Ersparnis: ~630l Öl/a ( ~ 350 Euro) Amortisationszeit ~ 20 Jahre

25 Photovoltaik: Installierte Nennleistung: 1 kw p Lebensdauer: 30 Jahre Stromlieferung: ~ 440 kwh/a Jahresgewinn: 440 x 0,54=237,6 Euro Kosten einer Anlage : ~5000 Euro Referenzvariante: keine Investition Techn.Daten: Amortisationszeit: 21 Jahre

26 Zukunftkonzepten: TWD: Thermotrophe Schichten, Amortisationszeit: von ca. 6 Jahren Öko-Lufter: Amortisationszeit: 10 Jahre

27 Quellen: [1]Sonne, Wind und Wärme Ausg. 3/2005 [2]Sonnenenergie Ausg. 1 und 5/2005 [3] [4] [5]
