1 PowerPoint-Folien zur 6. Vorlesung „Bionik I“
Ingo Rechenberg PowerPoint-Folien zur 6. Vorlesung „Bionik I“ Bionik auf dem mathematischen Prüfstand Optimallösungen als Ergebnis der Evolution

2 Der kubisch paraboloide Baumstamm

3 Materialminimierung:
Solarbetriebener CO2-Sammler P Wind y 2 r Mast Höchster Baum in Deutschland: Douglasie 63,33 m im Freiburger Stadtwald Höchster Baum in der Welt: Mammutbaum 115,5 m im Redwood Nationalpark in Kalifornien Form eines Kiefernstamms aus dem Tegeler Forst Nur Formvergleich möglich, da genaue Belastungsdaten fehlen. Materialminimierung: Theorie „Träger gleicher Festigkeit“

4 Das Dritte-Wurzel-Gesetz der Blutgefäße

5 Das Blutgefäßsystem als hydraulisches Fördernetz
Arteriole Kleine Vene Das Blutgefäßsystem als hydraulisches Fördernetz Arterienzweig Kapillare Gewebe Vene Erfindung des Herz-Lungen-System in der Evolution Vermessung des Blutgefäßsystems eines 13 kg schweren Hundes Gefäßart Durchmesser D [mm] Anzahl Aorta 10 1 Große Arterien 3 40 Arterienäste 1 600 Arterienzweige 0,6 1800 Arteriolen 0,02 Kapillaren 0,008

6 z D Gesetz der Verzweigung von Blutgefäßen 10 1 0.1 5% 0.01 10 10 10
Aorta 10 D Große Arterien mm Arterienäste 1 Arterienzweige Genauigkeit ! 0.1 + 5% - Arteriolen 0.01 Kapillaren 3 6 z 9 10 10 10 10 Gesetz der Verzweigung von Blutgefäßen

7 Energiebilanz Mensch 10 000 kJ Zwei Entwürfe für eine Rohrverzweigung
Herzpumpe Energiebilanz Gehirnzellen (20 %) Mensch kJ Beinmuskeln Armmuskeln Herzantrieb Blutkörperchen/s Blutneubildung a b Pumpleistung Herz [kJ] groß klein Neubildung Blut [kJ] klein groß

8 p D Q Qualitätsfunktion: Gesetz von Hagen-Poiseuille ´ = F F  V k =
Mengenstrom / m3/s opfen Strömungspr Herzpumpe gkeit Geschwindi Kraft = F dung Blutneubil n Rohrvolume F  Rohr V k = Blutbildungsarbeit Kubikmeter · Sekunde

9 Minimierungsproblem:

10 Wir bilden nach den Regeln der Extremwertfindung einer Funktion:
Die Gleichungen lassen sich elementar nach D0 und Di auflösen

11 Für vorgegebene Anfangswerte D0 und Q0 hängt der optimale Durchmesser Di eines jeden Rohrzweiges nur von seiner eigenen Durchflussmenge ab! Beispiel: D Q Q 1 = Q z

12 z D Bedingung für die Lösung:
Aorta 10 D Große Arterien mm Arterienäste 1 Arterienzweige 0.1 + 5% - Arteriolen 0.01 Kapillaren 3 6 z 9 10 10 10 10 Bedingung für die Lösung: Es existieren z Blutgefäße gleichen Durchmessers, durch die der gesamte Blutstrom hindurchfließt.

13 D = D 1 / z z D Optimale Blutgefäßverzweigung Hund - Mensch - Theorie
10 Hund arterielles System Mensch arterielles System D Mensch venöses System mm 1 0.1 D = D 3 1 / z i 0.01 3 6 z 9 10 10 10 10 Optimale Blutgefäßverzweigung Hund - Mensch - Theorie

14 Hydraulik des Hämatokrits

15 Ist die Lösung a besser als b oder ist b besser als a ?
Blutzellenvolumen Hämatokrit H = Gesamtvolumen v Zwei Lösungen für eine hydraulische Förderung von Blutkörperchen a v Ist die Lösung a besser als b oder ist b besser als a ? b

16 Zur Messung des Blutzellen-Volumenstroms
HMann = 42 – 50% HFrau = 37 – 45% Hoptimal = 43,3% (eine mathematische Lösung) Zeit HSchaf = 32% Künstliche H-Werte HSchwein = 41% Zur Messung des Blutzellen-Volumenstroms

17 Optimaler Blutkörperchenstrom Schwein H = 41% Schaf H = 32% m o r s n
Evolution Hämatokrit 1,5 1,0 0,5 % 10 30 20 40 60 50 B l u t z e n s r o m Optimaler % Schaf H = 32% Evolution B l u t z e n s r o m 1,0 0,5 10 30 20 40 60 50 Hämatokrit Blutkörperchenstrom Die über 35 Jahre alten Messungen wurden noch nicht verifiziert. - Deshalb Vorsicht!

18 Geometrie der Bienenwaben

19 Schlaue Gärtner b g g j g g v v Dumme Gärtner für
Eingesparte Strecke Hinzugefügte Strecke g g j g g für v v Vom Angrenzungsproblem in 2 Dimensionen zum Angrenzungsproblem in 3 Dimensionen

20 Das Angrenzungsproblem in 3 Dimensionen
Am Boden der sechseckigen Zellen der Bienenwabe sieht man die versetzt angeordneten Zellwände der Gegenseite durchscheinen.

21 Das Angrenzungsproblem
Gartenzaun Bienenwabe Das Angrenzungsproblem

22 Bienenwabe Zelle von Fejes Tóth
9 Kanten ! 14 Kanten ! Bienenwabe László Fejes Tóth (1915 – 2005) Zelle von Fejes Tóth Gewinn = 0,035% gegenüber der Lösung der Evolution

23 Die Rüstung Richard des Dritten
Über Größe und Leistung Shakespeare stellt Richard den Dritten als zu kurz geraten und von klumpiger Missgestalt hin. Hatte König Richard dadurch, dass er klein war, beim Kampf in voller Ritterrüstung Vorteile ? Vorteil der Kleinheit: Die an die Körperoberfläche angepasste Ritterrüstung ist leichter ? Vorteil der Größe: Das Gewicht der an die Körperoberfläche angepassten Ritterrüstung wächst proportional zum Quadrat der Größe, die Muskelkraft aber proportional zur dritten Potenz (Volumen) der Größe des Ritters ? Die Rüstung Richard des Dritten Gleiche Vor- und Nachteile: Das Gewicht der an die Körper-oberfläche angepassten Ritterrüstung wächst proportional zur Oberfläche, die Muskelkraft wächst auch nur proporti-onal zu seiner Querschnittsfläche und nicht zum Volumen ? Der große Ritter stirbt an einem Hitzschlag !

24 Eine Science-Fiction-Geschichte

25 Gliese 581g Planet der Halslinge Gliese 581 (in Sternbild Waage) Text

26 Osmium Magnesium

27 Evolution auf dem extrasolaren Planeten

28 2210 Erdlinge

29 plump grazil

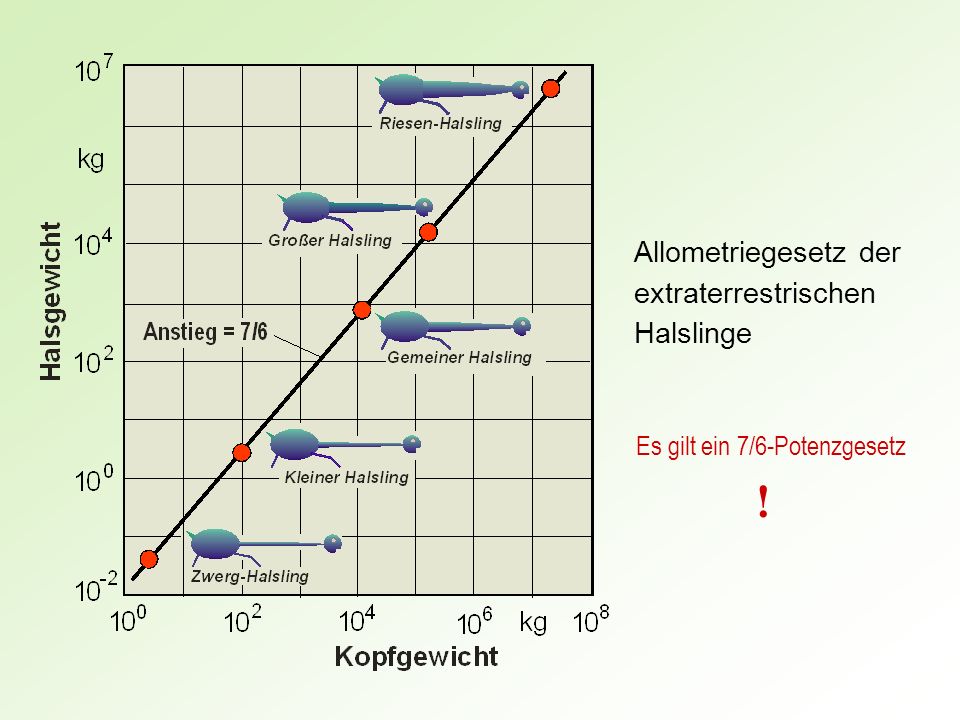

30 Es gilt ein 7/6-Potenzgesetz
Allometriegesetz der extraterrestrischen Halslinge Es gilt ein 7/6-Potenzgesetz !

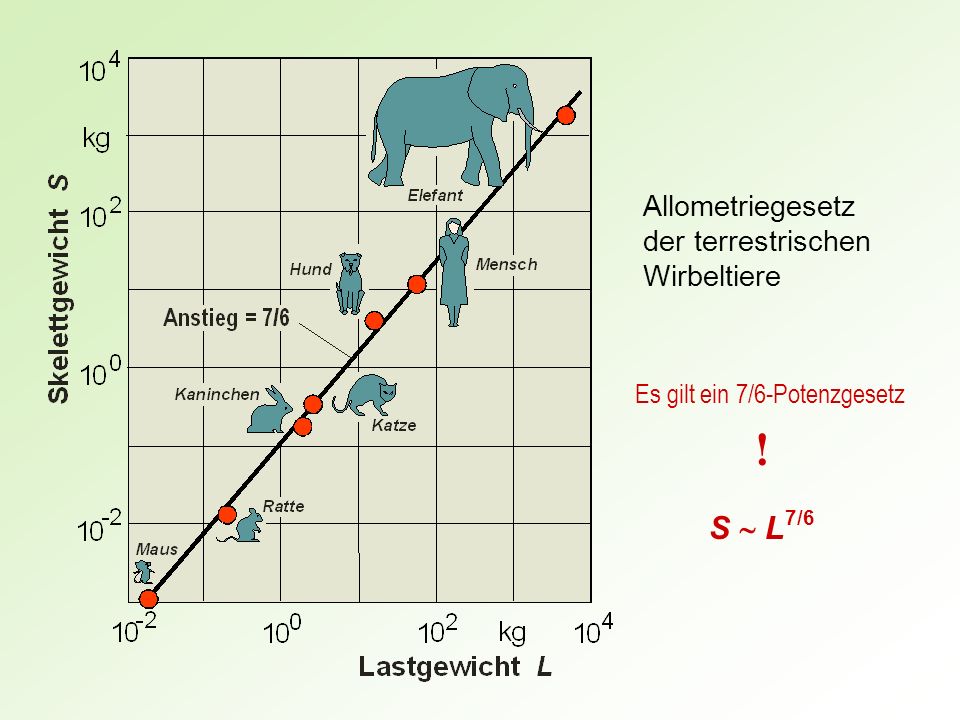

31 Es gilt ein 7/6-Potenzgesetz
Allometriegesetz der terrestrischen Wirbeltiere Es gilt ein 7/6-Potenzgesetz ! S  L7/6

32 Skelett von Katze und Elefant auf die gleiche Größe gebracht
grazil plump Skelett von Katze und Elefant auf die gleiche Größe gebracht

33 Das technische Problem: Links eingespannter Balken mit Kugelgewicht
rKugel  lBalken Theorie für minimales Trägergewicht bei gleicher relativer Durchbiegung (Steifigkeit) G  L7/6

34 Auf dem Planeten Gliese 581g existieren auch die Hüpflinge
Riesenhüpfling Gemeiner Hüpfling Zwerghüpfling

35 Optimale Auslegung der Hüpflingsarten auf dem extrasolaren Planeten
Euler Knickung Osmium Magnesium Optimale Auslegung der Hüpflingsarten auf dem extrasolaren Planeten l variabel Hüpfling Aus & Kritische Last Es kommen die Gleichungen hinzu:  Bemessungsoptimierung

36 Isometrie Allometrie Beltistometrie ( = gleich) Mit gleichem Maß
Was ist Beltistometrie ? Isometrie ( = gleich) Mit gleichem Maß Allometrie ( = anders) Mit anderem Maß Beltistometrie ( = bester) Mit bestem Maß

37 Beltistometrie (mit bestem Maß)
Definition: Die Eigenschaft eines Objekts (Leistung, Stoffumsatz, Geschwindigkeit, Materialstärke usw.), die optimiert wurde, wird über der Größe des Objekts aufgetragen. Ist der Zusammenhang nicht trivial (z. B. isometrisch bzw. proportional), wird die sich ergebende Gesetzmäßigkeit Beltistometrie genannt. Oder: Ein beltistometrisches Diagramm zeigt (quantitativ) die optimierte Eigenschaft eines Konstrukts, wenn dieses seine Größe ändert.

38 Allometrie Beltistometrie Von der Zwergmaus zur Elenantilope
Vom Modellflugmotor zum Schiffsdiesel

39 MAN-Schiffsdiesel mit 22 000 kW Leistung
Modellflugdiesel mit 0,31 kW Leistung

40 Vergleich von Leistung und Gewicht:
Großdiesel für Kreuzfahrtschiff: Gewicht: 250 Tonnen Leistung: kW Kleinstdiesel für Flugmodell: Gewicht: 237,5 g Leistung: 0,99 kW Modellflugdiesel wiegen so viel wie ein Schiffsdiesel. Sie leisten zusammen kW. Das ist 45-mal mehr als der Großdiesel !

41 Eine Weberameise kann das 40-fache ihres Eigengewichts tragen.
Blattschneiderameise Eine Weberameise kann das 40-fache ihres Eigengewichts tragen. Weberameise Aber: Der beltistometrische Zusammenhang sieht anders aus! Ein Mensch mit 80 kg Körpergewicht müsste dann 3,2 Tonnen schultern.

42 Eine 6 mm große Schaumzikade kann 70 cm hochschnellen.
Emil Rechsteiner Eine 6 mm große Schaumzikade kann 70 cm hochschnellen. Ein 1,80 m großer Mensch sollte dann 210 m hoch springen können. Schaumzikade Aber: Der beltistometrische Zusammenhang sieht anders aus! Die Schaumzikade hält den Weltrekord im Insekten-Hochsprung. Sie beschleunigt beim Absprung mit 400 g.

43 Aus dem Guinness Buch der Tierrekorde: Die schnellste Spinne der Welt
Die Hausspinne (Tegenaria atrica) erreichte bei einer Reihe von Experimenten, die 1970 in Großbritannien durchgeführt wurden, über kurze Distanzen eine Geschwindigkeit von 1,9 km/h. Dies ist außerordentlich schnell, wenn man bedenkt, dass die Spinne in nur 10 Sekunden eine Strecke zurücklegte, die dem 330fachen ihrer Körperlänge entsprach. Dann müsste ein 2 Meter großer Mensch in 10 Sekunden …

44 Ende

45 Gliese 581 g ist ein Exoplanet, der den roten Zwerg Gliese 581 umkreist. Der Planet liegt im Sternbild Waage, etwa 20,4 Lichtjahre (etwa 193 Billionen Kilometer) entfernt von der Erde. Gliese 581 g besitzt etwa einen 1,2- bis 1,4-fachen Erddurchmesser und die 3- bis 4-fache Erdmasse, seine Umlaufzeit beträgt etwa 36,6 Tage. Gliese 581 g besteht möglicherweise aus Stein und hat genug Masse, um eine Atmosphäre zu halten. Er liegt in der habitalen Zone, verfügt also potentiell über flüssiges Wasser. Die Durchschnittstemperatur wird auf etwa −30 bis −12 °C geschätzt.
