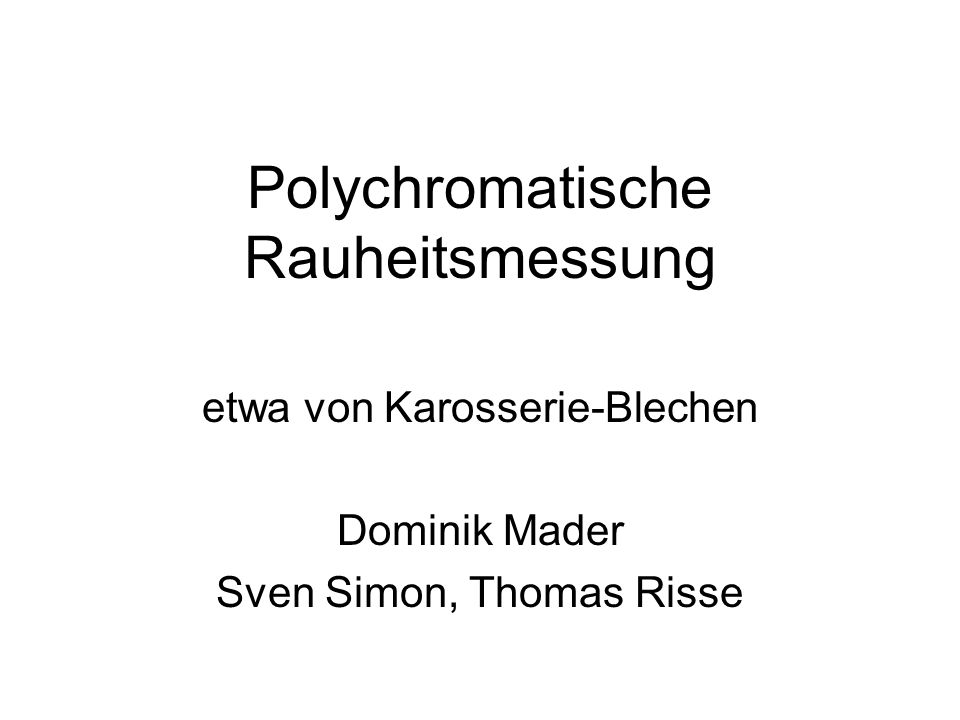

1 Polychromatische Rauheitsmessung
etwa von Karosserie-Blechen Dominik Mader Sven Simon, Thomas Risse

2 Messaufbau aus: Surface roughness characterization based on polychromatic far-field speckles of either continuous or discrete spectral distribution

3 Entstehung des speckle-Bildes
Flächenelemente der beleuchteten Oberfläche streuen Kugelwellen (alle Punkte tragen zu jedem Punkt der Beobachtungsebene bei.) Gangunterschied durch unterschiedliche Wegstrecken des Lichts konstruktive und destruktive Überlagerung Polychromatisch  mehrere Effekte

4

5

6 rauheitsabhängige Dekorrelation der speckles
Mit zunehmender Rauheit dekorrelieren die speckles, die durch verschiedene Wellenlängen erzeugt werden, d.h. Die Intensitäten unterscheiden sich. Der Ort der Maxima unterscheidet sich.

7 Elongation Das speckle-Bild besteht aus der Summe der Intensitäten.
Die Elongation der speckles soll gemessen werden.

8 Elongation per AKF Nur zur Abschreckung

9 Rauheit Rq ist der quadratische Mittenrauhwert

10

11 theoretische Elongation
λ1=488 nm λ2=514 nm

12 Auswertung Optische Achse nicht bekannt: Kalibrierung
Speckle-Erkennung und –Messung Hough-Transformation Achsen maximaler und minimaler Trägheit Korrelation mit/ohne optische/r Achse Rauigkeit bei festem Abstand zur opt. Achse optimiere Geschwindigkeit, Robustheit FPGA Implementierung

13 Simulationsmodell Optische Achse Optische Achse γ φ γ φ

14 Simulationsergebnis Messbild (N6) Simulation (Rq=1000nm)
Wellenlängen [nm]: 659, 675, 690 Wellenlängen [nm]: 659, 675, 690

15 Hardware-Konzept Plattformkonzept für die Auswertung Konkreter:
Prozessorarchitekturen, konfigurierbare Hardware Eigenschaften: Echtzeitfähigkeit zur Überwachung von Produktionsprozessen Produktionsumfeldgerecht: Embedded System statt PC PC FPGA Beschleunigung Indroduction summarize the conventional approaches to serial high speed transceivers - developed within a semicustom design flow sketch the ideas behind our synthesizable architecture and point out advantages and disadvantages Present the prototype implementation as far as possible at this state finally conclude. FPGA: Programmierbare Logik-Gatter + Mikroprozessor

16 DFG-Projekt Modelle, Algorithmen, Simulation, Software/ Hardware
Theorie (Optik) Computational Science Überlappungen, die Trennung der Tätig- keiten ist nicht sinnvoll Theoretische Arbeiten, Modellierung + Algorith- men, Messtechnik Indroduction summarize the conventional approaches to serial high speed transceivers - developed within a semicustom design flow sketch the ideas behind our synthesizable architecture and point out advantages and disadvantages Present the prototype implementation as far as possible at this state finally conclude. Experiment (Messtechnik)

17 Bei Interesse an einer Kooperation bezüglich Hardware-Entwurf und/oder Bildverarbeitung:
Indroduction summarize the conventional approaches to serial high speed transceivers - developed within a semicustom design flow sketch the ideas behind our synthesizable architecture and point out advantages and disadvantages Present the prototype implementation as far as possible at this state finally conclude.
